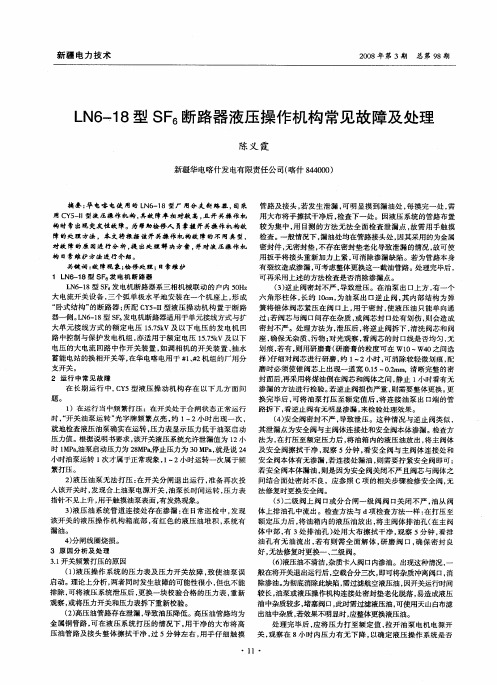

SF6断路器液压操作机构常见故障的原因及处理方法

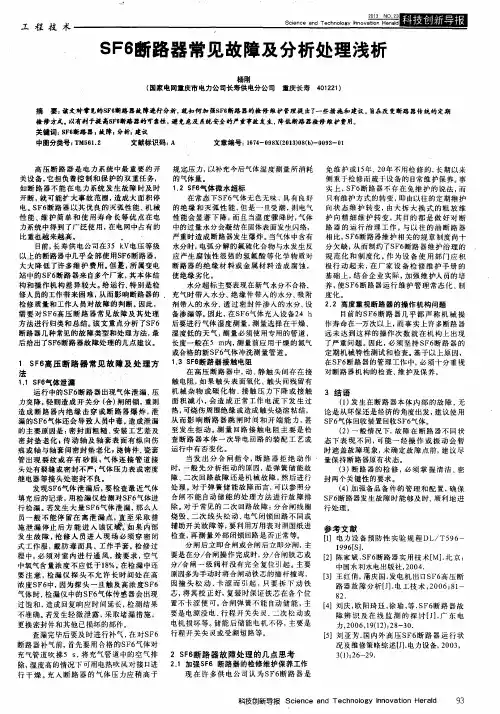

SF6断路器常见的故障及处理方法有哪些
SF6断路器常见的故障有：
（1）SF6断路器SF6气体水分值超标。

一般可以采取三种方法和措施加以处理：①抽真空、充高纯氮气、干燥气SF6体；②外挂吸附罐；③解体大修。

（2）运行一段时间后部分SF6断路器发生频繁告警或闭锁信号时（一般10天左右一次），预示着该SF6断路器年漏率远远超过l％。

检修中为了缩短停电时间，一般采用合格的备品相（柱）替代运行中漏气相（柱），而利用其他不停电时间对漏气相（柱）进行处理。

（3）500kV断路器用的合闸电阻投切机构失灵，不能有效地提高投入。

造成这种情况的主要原因是投切机构可靠性不高。

（4）操动机构频繁打压。

油泵频繁启动，除检查机构无外漏，主要反映在阀门系统内部有明显泄漏。

处理时可将油压升到额定压力后，切断油泵电源，将箱中油放尽，打开油箱盖，仔细观察何处泄漏。

在查明原因后，将油压释放到零后，有的放矢地解体检查。

另外，对液压油液需要进行过滤处理，以减少杂质影响。

（5）在断路器调试过程中，分、合闸时间及周期性不满足要求。

主要是通过调节后、合闸电磁铁间隙及供、排油阀来实现。

（6）蓄能器中氮气压力低或进油。

运行人员在巡视过程中比较直观的现象是油压过低或过高现象。

处理方法是将蓄能筒内部气体放尽后，卸下活塞内部密封圈，仔细检查密封圈的唇口和简体内壁，对损坏的密封圈应予以更换，对筒壁有稍许拉毛的，可用砂条进行少许圆周向修磨，直到宏观上看不出沿轴向有拉毛痕迹为止，对严重拉毛的需要更换。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

1。

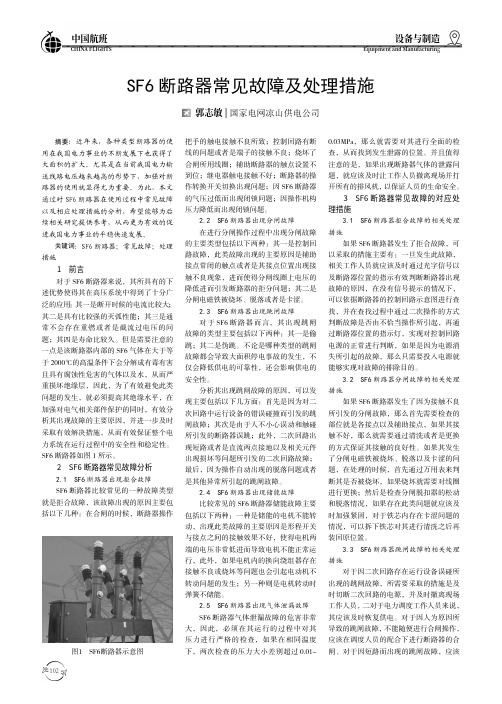

102航空与技术Aviation and Technology中国航班设备与制造Equipment and Manufacturing CHINA FLIGHTSSF6断路器常见故障及处理措施郭志敏|国家电网凉山供电公司摘要：近年来，各种类型断路器的使用在我国电力事业的不断发展下也获得了大面积的扩大。

尤其是在当前我国电力输送线路电压越来越高的形势下，加强对断路器的使用就显得尤为重要。

为此，本文通过对SF6断路器在使用过程中常见故障以及相应处理措施的分析，希望能够为后续相关研究提供参考，从而更为有效的促进我国电力事业的平稳快速发展。

关键词：SF6断路器；常见故障；处理措施1 前言对于SF6断路器来说，其所具有的下述优势使得其在高压系统中得到了十分广泛的应用：其一是断开时候的电流比较大；其二是具有比较强的灭弧性能；其三是通常不会存在重燃或者是截流过电压的问题；其四是寿命比较久。

但是需要注意的一点是该断路器内部的SF6气体在大于等于2000℃的高温条件下会分解成有毒有害且具有腐蚀性危害的气体以及水，从而严重损坏绝缘层，因此，为了有效避免此类问题的发生，就必须提高其绝缘水平，在加强对电气相关部件保护的同时，有效分析其出现故障的主要原因，并进一步及时采取有效解决措施，从而有效保证整个电力系统在运行过程中的安全性和稳定性。

SF6断路器如图1所示。

2 SF6断路器常见故障分析2.1 SF6断路器出现拒合故障SF6断路器比较常见的一种故障类型就是拒合故障，该故障出现的原因主要包括以下几种：在合闸的时候，断路器操作把手的触电接触不良所致；控制回路有断线的问题或者是端子的接触不良；烧坏了合闸所用线圈；辅助断路器的触点设置不到位；继电器触电接触不好；断路器的操作转换开关切换出现问题；因SF6断路器的气压过低而出现闭锁问题；因操作机构压力降低而出现闭锁问题。

2.2 SF6断路器出现分闸故障在进行分闸操作过程中出现分闸故障的主要类型包括以下两种：其一是控制回路故障，此类故障出现的主要原因是辅助接点常闭的触点或者是其接点位置出现接触不良现象，进而使得分闸线圈上电压的降低进而引发断路器的拒分问题；其二是分闸电磁铁被烧坏、脱落或者是卡涩。

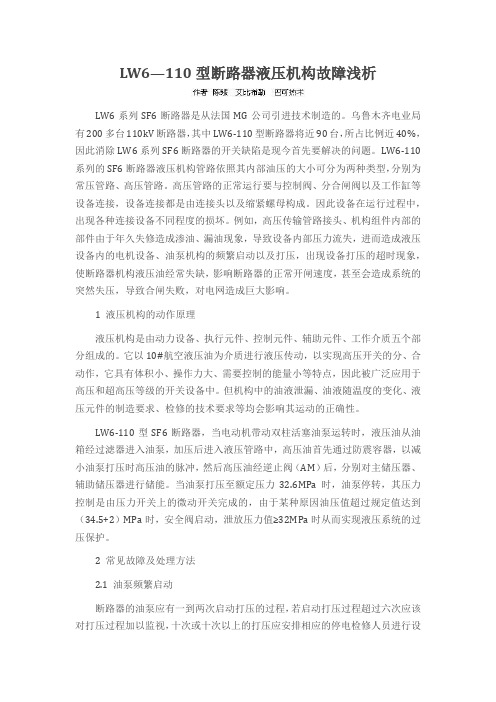

LW6—110型断路器液压机构故障浅析LW6系列SF6断路器是从法国MG公司引进技术制造的。

乌鲁木齐电业局有200多台110kV断路器，其中LW6-110型断路器将近90台，所占比例近40%，因此消除LW6系列SF6断路器的开关缺陷是现今首先要解决的问题。

LW6-110系列的SF6断路器液压机构管路依照其内部油压的大小可分为两种类型，分别为常压管路、高压管路。

高压管路的正常运行要与控制阀、分合闸阀以及工作缸等设备连接，设备连接都是由连接头以及缩紧螺母构成。

因此设备在运行过程中，出现各种连接设备不同程度的损坏。

例如，高压传输管路接头、机构组件内部的部件由于年久失修造成渗油、漏油现象，导致设备内部压力流失，进而造成液压设备内的电机设备、油泵机构的频繁启动以及打压，出现设备打压的超时现象，使断路器机构液压油经常失缺，影响断路器的正常开闸速度，甚至会造成系统的突然失压，导致合闸失败，对电网造成巨大影响。

1 液压机构的动作原理液压机构是由动力设备、执行元件、控制元件、辅助元件、工作介质五个部分组成的。

它以10#航空液压油为介质进行液压传动，以实现高压开关的分、合动作，它具有体积小、操作力大、需要控制的能量小等特点，因此被广泛应用于高压和超高压等级的开关设备中。

但机构中的油液泄漏、油液随温度的变化、液压元件的制造要求、检修的技术要求等均会影响其运动的正确性。

LW6-110型SF6断路器，当电动机带动双柱活塞油泵运转时，液压油从油箱经过滤器进入油泵，加压后进入液压管路中，高压油首先通过防震容器，以减小油泵打压时高压油的脉冲，然后高压油经逆止阀（AM）后，分别对主储压器、辅助储压器进行储能。

当油泵打压至额定压力32.6MPa时，油泵停转，其压力控制是由压力开关上的微动开关完成的，由于某种原因油压值超过规定值达到（34.5+2）MPa时，安全阀启动，泄放压力值≥32MPa时从而实现液压系统的过压保护。

2 常见故障及处理方法2.1 油泵频繁启动断路器的油泵应有一到两次启动打压的过程，若启动打压过程超过六次应该对打压过程加以监视，十次或十次以上的打压应安排相应的停电检修人员进行设备维修。

SF6六氟化硫断路器常见故障处理及注意事项SF6六氟化硫断路器是一种常用的高压开关设备，广泛应用于电力输电系统中，其性能稳定可靠。

但是，由于长期使用或不当操作等原因，也会出现一些常见故障。

本文将介绍SF6六氟化硫断路器常见故障的处理方法及注意事项。

一、SF6六氟化硫断路器常见故障处理方法：1.气体泄漏故障：SF6六氟化硫断路器内部充填有SF6气体，一旦发生泄漏，会导致断路器性能下降。

处理方法如下：-首先，应及时确定泄漏的位置，并使用合适的检漏仪进行检测，以确定泄漏程度。

-如果泄漏较小，可以通过补充适量的SF6气体来消除泄漏。

-如果泄漏较大，应及时更换密封件，同时修复泄漏点，以确保断路器正常运行。

-此外，还应定期检查密封件的状态，不定期进行维护和更换。

2.电路中断故障：SF6六氟化硫断路器的主要作用是切换电路的导通和断开，一旦发生电路中断故障，会导致断路器无法正常切换。

处理方法如下：-首先，应检查继电器、跳闸装置等控制装置的工作状态，确保其正常工作。

-如果电路中断是由于电流过大引起的，可以根据断路器的额定工作电流和开关能力选择适当的开断电流等级的断路器。

-如果电路中断是由于过电压引起的，可以根据断路器的额定工作电压和耐压能力选择适当的耐压等级的断路器。

3.SF6气体污染故障：长期使用后，SF6气体可能会被一些杂质污染，导致断路器性能下降。

处理方法如下：-首先，应定期检测SF6气体的纯度和湿度，确保其处于正常的工作范围内。

-如果SF6气体纯度不高，可以采用除湿、过滤等方法进行处理，将污染物除去。

-如果SF6气体湿度过高，可以使用干燥剂进行干燥处理。

-此外，还应定期更换SF6气体，确保断路器内部气体的纯净度。

二、SF6六氟化硫断路器使用注意事项：1.注意安全：在操作SF6六氟化硫断路器时，务必遵守相关安全操作规程，戴好防护用具，防止发生意外。

2.正确操作：正确操作断路器，避免过载、跳闸等现象的发生。

当电路出现故障时，应及时切断电源，检修故障。

六氟化硫断路器常见故障及处理方法六氟化硫断路器（SF6断路器）是一种常见的高压开关设备，被广泛应用于电力系统中的送电及配电系统中，用于打开、断开和短路电路。

然而，由于长期使用和外界环境等因素的影响，六氟化硫断路器也会遇到一些常见的故障。

下面将详细介绍六氟化硫断路器常见故障及处理方法。

首先，六氟化硫断路器常见的故障之一是气体泄漏。

由于六氟化硫具有较高的比重，一旦泄漏，会导致断路器内部气体压力不足，从而影响其正常工作。

处理方法是首先进行气体泄漏点的检查，可以通过气密性测试等方式确定泄漏点，然后进行修补或替换泄漏部件，最后进行泄漏点的验证。

其次，六氟化硫断路器还可能出现电气故障。

例如，断路器触头的断裂或蚀刻。

断裂一般是由于长期使用或负载过重等原因造成的，蚀刻则是由于电弧形成的充电影响造成的。

处理方法是首先确定触头的具体故障原因，然后进行触头的修复或更换。

此外，六氟化硫断路器还可能发生机械故障。

比如，断路器操作机构失灵、机械互锁装置失效等。

处理方法是首先检查机械部件是否存在损坏或卡死等情况，然后进行修复或更换故障部件，最后进行机械部件的调试。

最后，六氟化硫断路器还可能受到外部环境的影响，例如，绝缘子受潮、油污污染等。

绝缘子受潮会导致绝缘性能下降，油污污染会导致油污放电。

处理方法是首先确定绝缘子受潮或油污污染的具体情况，然后进行清理或更换受损的部件，最后进行绝缘子或油污的处理。

总之，六氟化硫断路器常见故障的处理方法包括气体泄漏的修补和验证、断路器触头的修复与更换、机械部件的修复与调试，以及绝缘子受潮和油污等的清理和处理。

这些处理方法需要经过专业技术人员的指导和操作，并确保安全可靠的运行，以保障电力系统的正常运行。

SF6断路器操作机构的常见故障分析及处理【摘要】我站是一个有着二十多年历史的老站，经历过两次技术改造，由于设备更换时间不同，依次取代少油断路器的SF6开关型号不同，操作机构也各有不同，在运行过程中sF6断路器操作机构出现了不同的问题，针对这些问题进行了分析，并提出一些处理意见就如何加强SF6断路器的检修维护管理提出了一些措施和建议。

【关键词】SF6开关；操作机构；故障；处理以SF6气体作为电器绝缘和灭弧介质的电气设备—SF6断路器，，由于电流开断能力大，触头的烧损腐蚀轻微，触头能在比较高的温度运行而不劣化。

它具有油断路器，压缩空气断路器不可比拟的灭弧能力。

因为SF6断路器结构紧凑，节省空间，而且操作功率小，噪音小，维护工作量小，所以其发展速度非常之快，逐步取代了以往的少油断路器和压缩空气断路器，已成为目前最有发展前途的电力控制设备。

目前SF6断路器最高工作电压已达765KV，开断电流已达80KA。

我站历史悠久，自九零年自今已经历经了数次技改，原来的少油断路器逐渐由SF6断路器代替。

而代替的SF6断路器由于年代不同，厂家、型号各不相同。

我站新白线、分白线及220KV母联均采用的是北京ABB的LTB245E1断路器，罗白线采用的是西安开关厂的LW6型，白溧线、白江线及#1、#2主变开关均采用的是河南平高电气的LW10B—252型SF6断路器，型号为LTB245E1的SF6断器器采用的操作机构结构为BLK222弹簧操作机构。

而后两种SF6断路器采用的都是液压操作机构。

针对这两种操作机构运行中出现的故障情况进行分析和处理。

一、BLK222弹簧操作机构的典型故障和处理BLK222弹簧操作机构包括一个合闸弹簧和一个电动机储能装置、一个合闸联锁、一个分闸联锁。

BLK222型断路器操作机构的典型故障：(1)断路器分合闸线圈动作值偏低。

国外企业或国内合资企业生产的LTB245El型SF6断路器，对操作线圈最低动作电压未做要求，而供电企业从断路器的抗干扰和运行稳定性出发，必须考虑高压断路器线圈的最低动作电压测试问题。
