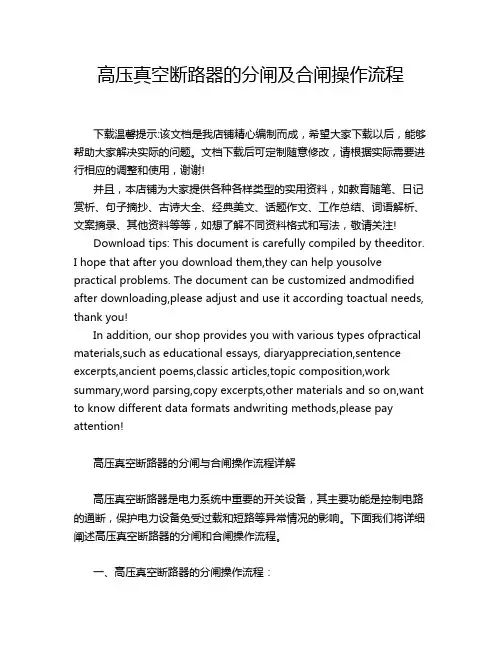

高压真空断路器的分闸及合闸操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压真空断路器的分闸与合闸操作流程详解高压真空断路器是电力系统中重要的开关设备，其主要功能是控制电路的通断，保护电力设备免受过载和短路等异常情况的影响。

高压断路器操作方法一、高压断路器的定义和作用高压断路器是一种用于控制和保护电力系统的设备，主要用于断开或接通电路，以保护电力系统设备不受过电流和短路故障的损坏。

高压断路器广泛应用于电力输配电系统、工业生产和城市建设等领域。

二、高压断路器的组成和结构高压断路器由断路器本体、操作机构、电器控制装置、辅助装置和互锁装置等组成。

断路器本体一般由隔离开关、触头、电弧室和弹簧机构等构成。

操作机构用于控制断路器的合闸和分闸动作，一般包括手动操作机构和电动操作机构。

电器控制装置用于实现断路器的远程控制和自动保护，包括电动机驱动装置、继电器、控制开关等。

三、高压断路器的操作步骤1. 切断电源：在进行操作前，首先要切断断路器所在电路的电源，确保安全。

2. 检查断路器状态：检查断路器的合闸和分闸位置指示器，确认断路器是否处于合闸状态。

3. 手动操作断路器：如果需要手动操作断路器，首先将手动操作机构调至手动工作位置，然后根据操作规程，依次进行合闸和分闸操作。

4. 自动操作断路器：如果需要自动操作断路器，首先将电动操作机构调至远程工作位置，然后通过电器控制装置发送合闸或分闸信号，实现断路器的自动动作。

5. 监测断路器动作：在断路器动作后，要及时监测断路器的合闸或分闸位置指示器，确认断路器是否动作到位。

6. 处理异常情况：如果在操作过程中遇到异常情况，如断路器无法合闸或分闸，应及时停止操作，并进行故障排除或报修处理。

四、高压断路器的注意事项1. 操作前必须切断电源，确保操作安全。

2. 操作人员必须熟悉断路器的操作规程和安全操作要求，并具备一定的电气知识和操作技能。

3. 操作时应注意保持清洁，防止灰尘和异物进入断路器内部，影响正常工作。

4. 合闸和分闸操作应缓慢平稳，以避免产生过高的电弧和电压冲击。

5. 对于自动操作断路器，要定期检查电器控制装置的工作状态，确保其可靠性和灵敏度。

6. 长期不使用的断路器，应进行定期检查和试验，确保其正常运行和可靠性。

高压断路器的操作回路原理分析1.高压断路器的操作回路1.1高压断路器简介高压断路器又称高压开关，是电力系统中最重要的控制电器设备，它可以控制线路的断开的合闸。

发电机、变压器、高压输电线路、电抗器、电容器等多种电气设备的投运或停运是由相连断路器的合闸或分闸来实现的。

运行中一次设备发生故障时，继电保护装置动作，跳开（分闸）离故障设备最近的断路器，使故障设备脱离运行电源。

断路器是电力系统操作频繁的设备。

断路器的类型很多，就基本结构而言，是由开断元件、支撑和绝缘件、传动元件、基座、操动机构五个基本元件构成。

根据断路器所采用的灭弧介质，可分为油断路器、压缩空气断路器、SF6（六氟化硫）断路器、真空断路器四种类型。

1.2操作回路简介发电厂和变电所中的断路器，大部分不是直接在断路器操动机构上操作的，而是采取与操作回路配合使用。

一般断路器的均要求远方可以操作，就是在控制室可以对远在几十米或几百米外的断路器进行操作。

操作时，必须有发出电流脉冲的机构，经过操作回路，对断路器进行控制。

如果发出电流脉冲的是保护装置，则为保护跳合闸；如果是操作开关，则为手动跳合闸；如果是后台系统，则为遥控跳合闸。

在发出电流脉冲的机构与断路器的操动机构之间的部分，称为操作回路。

国内的保护装置大部分自带操作回路，其主要功能有：1）能进行远方手动合闸、分闸，能由继电保护、自动装置实现跳、合闸。

2）正常运行时，能指示断路器的分、合闸位置状态。

3）能保证跳合闸回路操作结束时，由断路器辅助接点进行断弧，以保护继电保护装置的接点输出。

（保持功能）4）能监视操作电源是否正常，能监视下次操作时回路是否正常。

5）有防止断路器连续重复合、跳的“跳跃”闭锁装置。

6）对液压操作机构应有液压降低压锁功能。

（一般为35KV 以上电压等级的断路器才会使用SF6液压机构。

）1.3操作回路原理图上图为一个典型操作回路应用图。

方框内为操作回路原理图，方框外为操作回路的应用接线，两相对照，以助于理解。

技能认证船舶电气知识考试(习题卷14)第1部分：单项选择题，共100题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]船用变压器铭牌上标有U1n/U2n，I1n/I2n，其中U2n、I2n是指___A)空载输出电压、短路输出电流B)空载输出电压、额定输出电流C)额定输出电压、额定输出电流答案:B解析:2.[单选题]电气设备铭牌上的绝缘等级是依据所使用绝缘材料的而分的_____等级。

A)防霉菌性能/绝缘B)击穿电压/绝缘C)最高允许温度耐热答案:C解析:3.[单选题]电气设备铭牌上的绝缘等级是依据所用绝缘材料的而_____分的。

A)最高允许温度B)击穿电压C)耐潮性能答案:A解析:4.[单选题]在照明电路或电热电路中，选择保险丝的额定电流应___负载额定电流。

A)等于B)大于C)等于或稍大于答案:C解析:5.[单选题]若未浸渍的棉纱、丝、纸及其组合物作为绝缘材料，其耐热极限温度是_____A)90℃B)120℃C)105℃答案:A解析:6.[单选题]船舶的舷灯____统称为航行标准灯A)锚灯B)环照灯C)桅灯和艉灯答案:C解析:7.[单选题]电流产生的磁场方向，可以用___来判定。

A)右手螺旋法则B)左手定则C)右手定则答案:A解析:8.[单选题]在一般情况下，供电系统的功率因数总小于1的原因是___A)用电设备多属于容性负载B)用电设备多属于感性负载C)以上都不对答案:B解析:9.[单选题]船舶高压断路器的操作机构______ 。

A)只具备电动操作功能B)只具备手动操作功能C)必须同时具备电动和手动操作的功能D)可以只具备电动或手动操作的功能答案:C解析:10.[单选题]三相异步电动机轻载运行时,三根电源线突然断一根,这时会出现_______现象。

A)能耗制动,直至停转B)反接制动后,反向转动C)由于机械摩擦存在,电动机缓慢停车D)电动机继续运转,但电流增大,电机发热答案:D解析:11.[单选题]船舶主配电板不装有______。

高压开关柜断路器（电磁、弹簧、永磁）操作机构工作原理、优缺点与选型计算方法（一）、电磁操作机构结构。

⑴、电磁操作机构原理：电磁操作机构结构比较简单，机械组成部件数量约120个，它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯，撞击合闸连杆机构进行合闸的，其合闸能量的大小完全取决于合闸电流的大小，因此需要很大的合闸电流。

⑵、电磁操作机构的优点主要有：①、结构比较简单，工作比较可靠，加工要求不是很高，制造容易，生产成本较低；②、可实现遥控操作和自动重合闸；③、有较好的合、分闸速度特性。

⑶、电磁操作机构的缺点主要有：①、合闸电流大，合闸线圈消耗的功率大，需要配大功率的直流操作电源；②、合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作；③、操作机构动作速度低，触头的压力小，容易引起触头跳动，合闸时间长，电源电压变动对合闸速度影响大；④、耗费材料多，机构笨重；⑤、户外变电所断路器的本体和操作机构一般都组装在一起，这种一体式的断路器一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。

（二）、弹簧操作机构。

⑴、弹簧操作机构结构：①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。

②、弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。

⑵、弹簧操作机构的优点主要有：①、合与分闸电流不大，不需要大功率的操作电源；②、既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；③、合与分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；④、储能电机功率小，可交直流两用；⑤、弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。

断路器及图示介绍 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

分类：按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器。

高压负荷开关高压负荷开关是一种功能介于和之间的电器，高压负荷开关常与串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

功能在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。

七、高压断路器的操动机构一、简答题1．高压断路器的操动机构由几部分组成，它们的作用是什么？操动机构的组成和它们的作用如下：(1)能量转换机构它把执行操作的赋能变成机械能，使操动机构按规定的目的发生机械运动，这种机构如电磁铁、电动机、液压转动工作缸、压缩空气工作缸等。

当然，最简单的是人力，但随着断路器容量的加大及自动化水平的提高，依靠人力操作已不能满足运行工作的要求了。

(2)联动机构它把能量转换机构所变成的机械运动能用来促使断路器的动触头发生按操作目的的规定动作。

这种机构多由四边形连杆机构、拐臂、拉杆等组成。

(3)保持机构它使操动机构完成的操作得以保持，不因瞬时命令信息的消失而不能完成规定目标的任务，这种机构由动作灵活的机械卡销等组成。

(4)释放机构它接受操作人员和继电保护系统的命令信息，对保持机构进行反作用，即解除保持。

从而使断路器的跳闸弹簧释放能量，使断路器分闸。

它由电磁线圈推动可动铁芯，由可动铁芯打动保持卡销使保持解除，或者由电磁阀启动分闸油路或气路来实现。

2．断路器操动机构按工作能量形式的分类有几种？根据能量形式不同分以下几类（1）CS：手动操动机构（2）CD：电磁操动机构（3）CT：弹簧操动机构（4）CJ：电动操动机构（5）CQ：气动操动机构（6）CY：液压操动机构3．论述断路器各种操动机构特点？断路器的操动机构主要有电动弹簧储能机构、电磁操动机构和液压操动机构。

对于机械电动弹簧储能机构，它所暴露出来的缺点是机械结构十分复杂，零件数量多，且要求加工精度高，制造工艺复杂，成本高，产品的可靠性不易保证。

对于电磁操动机构，其结构复杂程度和工作可靠性比电动弹簧储能机构要有所改善，但其致命的问题是合闸线圈消耗功率太大，要求配置价格昂贵的蓄电池组，以及电磁机构结构笨重，动作时间较长。

液压机构致命的缺点是密封问题。

统计资料表明：设备故障中有70％－90％以上为操动机构的机械故障。

因此必须对操动机构进行改进，以提高断路器的可靠性和免维护水平，以及实现开关设备的自动化、远动化和智能化。

简述高压断路器的结构及各部分功能
高压断路器是电力系统中非常重要的保护设备，其作用是在电路发生过电流或短路时，能够快速地切断故障电路，保证电力系统的安全运行。

高压断路器的结构由断路器本体、操作机构、弹簧机构、电动机构、电气控制装置等部分组成。

各部分的功能如下：
1.断路器本体：断路器主要由触头、断路器筒、绝缘套管、固定构件等组成。

其主要功能是在无负荷状态下通电和断电，以保证电路的安全运行。

2.操作机构：操作机构由手动机构和电动机构组成。

手动机构一般用于紧急情况下的操作，而电动机构则可实现远程控制，以便更好地保护电力系统的安全。

3.弹簧机构：弹簧机构用于提供切断故障电路时所需的力量。

在故障发生时，弹簧机构将断路器主触头与副触头之间的距离拉开，以快速地切断电路。

4.电动机构：电动机构用于实现远程控制，可通过电气控制装置对其进行控制，以实现远程切断故障电路。

5.电气控制装置：电气控制装置是控制高压断路器的关键部分。

它主要由断路器控制器、电源、信号转换器、通讯装置等组成，能够实现对高压断路器的实时控制和监测。

- 1 -。
