圆周运动绳杆模型精讲

竖直面内三种圆周运动模型精讲精练模型球-绳模型【知识点精讲】球-绳模型实例球与绳连接在竖直面内圆周运动球沿竖直面圆周内轨道运动图示最高点无支撑最高点无支撑最高点受力特征重力、弹力，弹力方向向下或等于零重力、弹力，弹力方向向下、等于零或向上受力示意图力学特征mg+F N=mv2r临界特征F N=0，v min=gr过最高点条件v≥gr速度和弹力关系讨论分析①恰好过最高点时，v=gr，mg=mv2r，F N=0，绳、轨道对球无弹力②能过最高点时，v≥gr，F N+mg=mv2r，绳、轨道对球产生弹力F N③不能过最高点时，v<gr，在到达最高点前小球已经脱离了圆轨道做斜抛运动【方法归纳】(1)定模型：首先判断是轻绳模型还是轻杆模型，两种模型物体过最高点的临界条件不同．(2)确定临界点：抓住球-绳模型中球恰好能过最高点时v=gR的临界条件．(3)研究状态：通常情况下竖直平面内的圆周运动只涉及最高点和最低点的运动情况．(4)受力分析：对物体在最高点或最低点时进行受力分析，根据牛顿第二定律列出方程：F合=F向．(5)过程分析：应用动能定理或机械能守恒定律将初、末两个状态联系起来列方程．【针对性训练】1(2018•高考全国卷Ⅲ)如图，在竖直平面内，一半径为R的光滑圆弧轨道ABC和水平轨道P A在A 点相切。

BC为圆弧轨道的直径。

O为圆心，OA和OB之间的夹角为α，sinα=35，一质量为m的小球沿水平轨道向右运动，经A点沿圆弧轨道通过C点，落至水平轨道；在整个过程中，除受到重力及轨道作用力外，小球还一直受到一水平恒力的作用，已知小球在C点所受合力的方向指向圆心，且此时小球对轨道的压力恰好为零。

重力加速度大小为g。

求：(1)水平恒力的大小和小球到达C点时速度的大小；(2)小球到达A点时动量的大小；(3)小球从C点落至水平轨道所用的时间。

2(12分)(2020新高考冲刺仿真模拟)某兴趣小组设计了一个玩具轨道模型如图甲所示，将一质量为m=0.5kg的玩具小车(可以视为质点)放在P点，用弹簧装置将其从静止弹出(弹性势能完全转化为小车初始动能)，使其沿着半径为r=1.0m的光滑圆形竖直轨道OAO′运动，玩具小车与水平面PB的阻力为其自身重力的0.5倍(g取10m/s2)，PB=16.0m，O为PB中点．B点右侧是一个高h=1.25m，宽L= 2.0m的壕沟．求：(1)要使小车恰好能越过圆形轨道的最高点A，小车在O点受到轨道弹力的大小；(2)要求小车能安全越过A点，并从B点平抛后越过壕沟，则弹簧的弹性势能至少为多少？(3)若在弹性限度内，弹簧的最大弹性势能E pm=40J，以O点为坐标原点，OB为x轴，从O到B方向为正方向，在图乙坐标上画出小车能进入圆形轨道且不脱离轨道情况下，弹簧弹性势能E p与小车停止位置坐标x关系图．3(2024年5月四川宜宾质检)如图所示，在距地面上方h的光滑水平台面上，质量为m=4kg的物块左侧压缩一个轻质弹簧，弹簧与物块未拴接。

圆周运动绳杆模型1圆周运动中的临界问题一.两种模型:(1)轻绳模型:一轻绳系一小球在竖直平面内做圆周运动。

小球能到达最高点（刚好做圆周运动)的条件是小球的重力恰好提供向心力，即mg ＝m rv 2，这时的速度是做圆周运动的最小速度v min ＝ . （绳只能提供拉力不能提供支持力).类此模型:竖直平面内的内轨道(2）轻杆模型：一轻杆系一小球在竖直平面内做圆周运动,小球能到达最高点(刚好做圆周运动)的条件是在最高点的速度 。

（杆既可以提供拉力，也可提供支持力或侧向力。

） ①当v ＝0 时，杆对小球的支持力 小球的重力；②当0〈v <gr 时，杆对小球的支持力 于小球的重力；③当v ＝gr时,杆对小球的支持力 于零； ④当v >gr 时,杆对小球提供 力. 类此模型：竖直平面内的管轨道。

1、圆周运动中绳模型的应用【例题1】长L ＝0.5m 的细绳拴着小水桶绕固定轴在竖直平面内转动，筒中有质量m ＝0.5Kg 的水，问：（1）在最高点时，水不流出的最小速度是多少？（2)在最高点时，若速度v ＝3m/s ，水对筒底的压力多大？【训练1】游乐园里过山车原理的示意图如图所示。

设过山车的总质量为m ，由静止从高为h 的斜轨顶端A 点开始下滑,到半径为r 的圆形轨道最高点B 时恰好对轨道无压力。

求在圆形轨道最高点B【训练2】．杂技演员在做水流星表演时，用绳系着装有水的水桶，在竖直平面内做圆周运动，若水的质量m ＝0．5 kg ，绳长l=60cm ，求：(1）最高点水不流出的最小速率。

（2)水在最高点速率v ＝3 m ／s 时，水对桶底的压力．2、圆周运动中的杆模型的应用 【例题2】一根长l ＝0.625 m 的细杆,一端拴一质量m=0。

4 kg 的小球,使其在竖直平面内绕绳的另一端做圆周运动,求：（1)小球通过最高点时的最小速度；（2）若小球以速度v 1=3。

0m ／s 通过圆周最高点时，杆对小球的作用力拉力多大?方向如何?【训练3】如图所示,长为L 的轻杆一端有一个质量为m 的小球，另一端有光滑的固定轴O ，现给球一初速度，使球和杆一起绕O 轴在竖直平面内转动，不计空气阻力,则（ )2vR A 。

圆周运动中绳模型和杆模型的一般解析一：绳模型：若已不可伸长的绳子长L ，其一端栓有一质量m 的小球（可看成质点）。

现使绳子拉着小球绕一点O 做匀速圆周运动，则（1）小球恰好通过最高点的速度v 。

(2)当能通过最高点时，绳子拉F 。

解：（1）小球恰能通过最高点的临界条件是绳子没有拉力， 则对小球研究，其只受重力mg 作用，故，由其做圆周运动得:L v m mg 2= 故 gL v =(2)由分析得，当小球到最高点时速度gL v v =>'时，则，mg Lmv F -=2' 而，当gL v v =<'时，那么小球重力mg 大于其所需向心力，因此小球做向心运动。

二：杆模型：若一硬质轻杆长L ，其一端有一质量m的小球（可看成质点）。

现使杆和小球绕一点O 做匀速圆周运动， 则 （1）小球恰好通过最高点的速度v 。

(2)当能通过最高点时，杆对小球的作用力F 。

解：（1）因为杆具有不可弯曲不可伸长的性质，所以小球在最高点，当速度为0时，恰好能通过。

（2）①由绳模型可知，当小球通过最高点速度gL v =时，恰好有绳子拉力为0，则同理可知，当杆拉小球到最高点时， 若小球速度gL v =时，小球所需向心力恰好等于重力mg ， 故，此时杆对小球没有作用力。

②当小球通过最高点时速度gL v >时，则小球所需向心力比重力mg 大，所以此时杆对小球表现为拉力，使小球不至于做离心运动故对小球有， L mv mg F 2=+③同理，当小球通过最高点时速度gL v <时，则小球所需向心力小于重力mg ，所以此时小球对杆有压力作用，有牛顿第三定律得，杆对小球表现为支持力作用，故对小球有， L mv F mg 2=-。

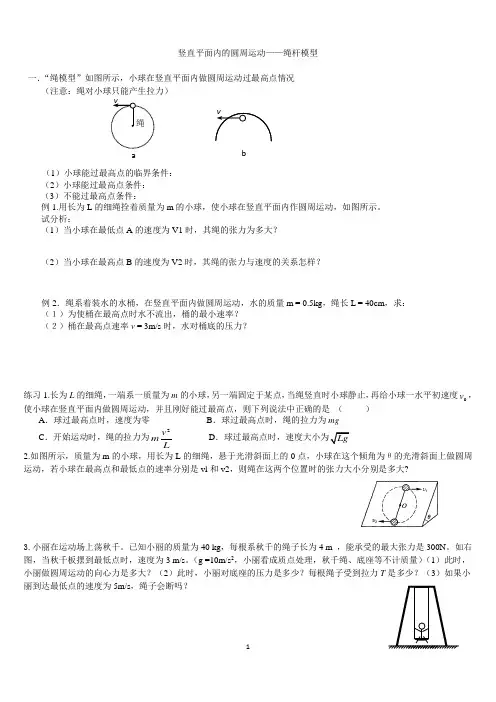

竖直平面内的圆周运动——绳杆模型一．“绳模型”如图所示，小球在竖直平面内做圆周运动过最高点情况（注意：绳对小球只能产生拉力）（1）小球能过最高点的临界条件：（2）小球能过最高点条件：（3）不能过最高点条件：例1.用长为L 的细绳拴着质量为m 的小球，使小球在竖直平面内作圆周运动，如图所示。

试分析：（1）当小球在最低点A 的速度为V1时，其绳的张力为多大？（2）当小球在最高点B 的速度为V2时，其绳的张力与速度的关系怎样？例2．绳系着装水的水桶，在竖直平面内做圆周运动，水的质量m = 0.5kg ，绳长L = 40cm ，求：（１）为使桶在最高点时水不流出，桶的最小速率？（２）桶在最高点速率v = 3m/s 时，水对桶底的压力？练习1.长为L 的细绳，一端系一质量为m 的小球，另一端固定于某点，当绳竖直时小球静止，再给小球一水平初速度0v ，使小球在竖直平面内做圆周运动，并且刚好能过最高点，则下列说法中正确的是 （ ）A ．球过最高点时，速度为零B ．球过最高点时，绳的拉力为mgC ．开始运动时，绳的拉力为2v m LD2.如图所示，质量为m 的小球，用长为L 的细绳，悬于光滑斜面上的0点，小球在这个倾角为θ的光滑斜面上做圆周运动，若小球在最高点和最低点的速率分别是vl 和v2，则绳在这两个位置时的张力大小分别是多大?3.小丽在运动场上荡秋千。

已知小丽的质量为40 kg ，每根系秋千的绳子长为4 m ，能承受的最大张力是300N 。

如右图，当秋千板摆到最低点时，速度为3 m/s 。

（g =10m/s 2，小丽看成质点处理，秋千绳、底座等不计质量）（1）此时，小丽做圆周运动的向心力是多大？（2）此时，小丽对底座的压力是多少？每根绳子受到拉力T 是多少？（3）如果小丽到达最低点的速度为5m/s ，绳子会断吗？a b4.如图示，质量m＝1 kg的小球用细线拴住，线长l＝0.5 m，细线所受拉力达到F＝18 N时就会被拉断。

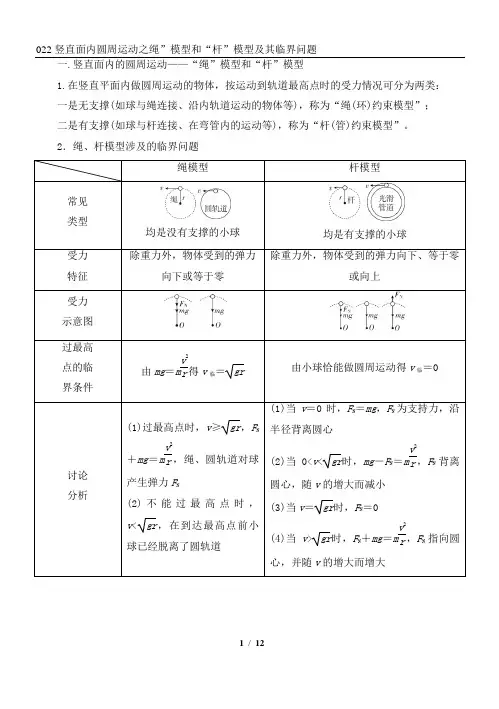

一.竖直面内的圆周运动——“绳”模型和“杆”模型1.在竖直平面内做圆周运动的物体，按运动到轨道最高点时的受力情况可分为两类：一是无支撑(如球与绳连接、沿内轨道运动的物体等)，称为“绳(环)约束模型”；二是有支撑(如球与杆连接、在弯管内的运动等)，称为“杆(管)约束模型”。

2．绳、杆模型涉及的临界问题绳模型杆模型常见类型均是没有支撑的小球均是有支撑的小球受力特征除重力外，物体受到的弹力向下或等于零除重力外，物体受到的弹力向下、等于零或向上受力示意图过最高点的临界条件由mg＝mv2r得v临＝gr由小球恰能做圆周运动得v临＝0讨论分析(1)过最高点时，v≥gr，F N＋mg＝mv2r，绳、圆轨道对球产生弹力F N(2)不能过最高点时，v<gr，在到达最高点前小球已经脱离了圆轨道(1)当v＝0时，F N＝mg，F N为支持力，沿半径背离圆心(2)当0<v<gr时，mg－F N＝mv2r，F N背离圆心，随v的增大而减小(3)当v＝gr时，F N＝0(4)当v>gr时，F N＋mg＝mv2r，F N指向圆心，并随v的增大而增大3.竖直面内圆周运动问题的解题思路二. 杆—球模型经典例题讲解与对点演练（一）例题例1：一轻杆一端固定质量为m 的小球，以另一端O 为圆心，使小球在竖直面内做半径为R 的圆周运动，如图所示，重力加速度为g ，则下列说法正确的是( ) A ．小球过最高点时，杆所受到的弹力可以等于零 B ．小球过最高点的最小速度是gRC ．小球过最高点时，杆对球的作用力一定随速度增大而增大D ．小球过最高点时，杆对球的作用力一定随速度增大而减小 答案 A解析 当小球在最高点所受的弹力为零时，有mg ＝m v 2R ，解得v ＝gR ，即当速度v ＝gR时，轻杆所受的弹力为零，所以A 正确．小球通过最高点的最小速度为零，所以B 错误．小球在最高点，若v <gR ，则有：mg －F ＝m v 2R ，轻杆的作用力随着速度的增大先减小后反向增大，若v >gR ，则有：mg ＋F ＝m v 2R ，轻杆的作用力随着速度增大而增大，所以C 、D 错误．（二）杆—球模型对点演练：1.如图所示，轻杆长3L ，在杆两端分别固定质量均为m 的球A 和B ，光滑水平转轴穿过杆上距球A 为L 处的O 点，外界给系统一定能量后，杆和球在竖直平面内转动，球B 运动到最高点时，杆对球B 恰好无作用力．忽略空气阻力，重力加速度为g ，则球B 在最高点时( ) A ．球B 的速度为零 B ．球A 的速度大小为2gL C ．水平转轴对杆的作用力为1.5mg D ．水平转轴对杆的作用力为2.5mg 答案 C解析 球B 运动到最高点时，杆对球B 恰好无作用力，即重力恰好提供向心力，则有mg ＝m v B 22L ，解得v B ＝2gL ，故A 错误；由于A 、B 两球的角速度相等，则球A 的速度大小v A ＝122gL ，故B 错误；B 球在最高点时，对杆无弹力，此时A 球受到的重力和拉力的合力提供向心力，有F －mg ＝m v A 2L ，解得：F ＝1.5mg ，根据牛顿第三定律可知，C 正确，D 错误．2.(2020·全国卷Ⅰ)如图，一同学表演荡秋千。

圆周运动中的临界问题一.两种模型:(1)轻绳模型：一轻绳系一小球在竖直平面内做圆周运动.小球能到达最高点(刚好做圆周运动)的条件是小球的重力恰好提供向心力，即mg ＝m rv 2，这时的速度是做圆周运动的最小速度v min ＝ . （绳只能提供拉力不能提供支持力）. 类此模型：竖直平面内的内轨道(2)轻杆模型：一轻杆系一小球在竖直平面内做圆周运动，小球能到达最高点(刚好做圆周运动)的条件是在最高点的速度 . （杆既可以提供拉力，也可提供支持力或侧向力.） ①当v ＝0 时，杆对小球的支持力 小球的重力； ②当0<v <gr 时，杆对小球的支持力于小球的重力；③当v＝gr 时，杆对小球的支持力 于零； ④当v >gr 时，杆对小球提供 力. 类此模型：竖直平面内的管轨道.1、圆周运动中绳模型的应用 【例题1】长L ＝0.5m 的细绳拴着小水桶绕固定轴在竖直平面内转动，筒中有质量m ＝0.5Kg 的水，问：（1）在最高点时，水不流出的最小速度是多少？（2）在最高点时，若速度v ＝3m/s ，水对筒底的压力多大？【训练1】游乐园里过山车原理的示意图如图所示。

设过山车的总质量为m ，由静止从高为h 的斜轨顶端A 点开始下滑，到半径为r 的圆形轨道最高点B 时恰好对轨道无压力。

求在圆形轨道最高点B 时的速度大小。

【训练2】．杂技演员在做水流星表演时，用绳系着装有水的水桶，在竖直平面内做圆周运动，若水的质量m ＝0．5 kg ，绳长l=60cm ，求：(1)最高点水不流出的最小速率。

(2)水在最高点速率v ＝3 m ／s 时，水对桶底的压力．2、圆周运动中的杆模型的应用【例题2】一根长l ＝0.625 m 的细杆，一端拴一质量m=0.4 kg 的小球，使其在竖直平面内绕绳的另一端做圆周运动，求：(1)小球通过最高点时的最小速度；(2)若小球以速度v 1=3.0m ／s 通过圆周最高点时，杆对小球的作用力拉力多大?方向如何？vR 【训练3】如图所示，长为L 的轻杆一端有一个质量为m 的小球，另一端有光滑的固定轴O ，现给球一初速度，使球和杆一起绕O 轴在竖直平面内转动，不计空气阻力，则（ ） A.小球到达最高点的速度必须大于gLB .小球到达最高点的速度可能为0 C.小球到达最高点受杆的作用力一定为拉力 D.小球到达最高点受杆的作用力一定为支持力【训练4】如图所示，在竖直平面内有一内径为d 的光滑圆管弯曲而成的环形轨道，环形轨道半径R 远远大于d ，有一质量为m 的小球，直径略小于d ，可在圆管中做圆周运动。
