最新圆周运动——绳球杆球模型

竖直面内三种圆周运动模型精讲精练模型球-绳模型【知识点精讲】球-绳模型实例球与绳连接在竖直面内圆周运动球沿竖直面圆周内轨道运动图示最高点无支撑最高点无支撑最高点受力特征重力、弹力，弹力方向向下或等于零重力、弹力，弹力方向向下、等于零或向上受力示意图力学特征mg+F N=mv2r临界特征F N=0，v min=gr过最高点条件v≥gr速度和弹力关系讨论分析①恰好过最高点时，v=gr，mg=mv2r，F N=0，绳、轨道对球无弹力②能过最高点时，v≥gr，F N+mg=mv2r，绳、轨道对球产生弹力F N③不能过最高点时，v<gr，在到达最高点前小球已经脱离了圆轨道做斜抛运动【方法归纳】(1)定模型：首先判断是轻绳模型还是轻杆模型，两种模型物体过最高点的临界条件不同．(2)确定临界点：抓住球-绳模型中球恰好能过最高点时v=gR的临界条件．(3)研究状态：通常情况下竖直平面内的圆周运动只涉及最高点和最低点的运动情况．(4)受力分析：对物体在最高点或最低点时进行受力分析，根据牛顿第二定律列出方程：F合=F向．(5)过程分析：应用动能定理或机械能守恒定律将初、末两个状态联系起来列方程．【针对性训练】1(2018•高考全国卷Ⅲ)如图，在竖直平面内，一半径为R的光滑圆弧轨道ABC和水平轨道P A在A 点相切。

BC为圆弧轨道的直径。

O为圆心，OA和OB之间的夹角为α，sinα=35，一质量为m的小球沿水平轨道向右运动，经A点沿圆弧轨道通过C点，落至水平轨道；在整个过程中，除受到重力及轨道作用力外，小球还一直受到一水平恒力的作用，已知小球在C点所受合力的方向指向圆心，且此时小球对轨道的压力恰好为零。

重力加速度大小为g。

求：(1)水平恒力的大小和小球到达C点时速度的大小；(2)小球到达A点时动量的大小；(3)小球从C点落至水平轨道所用的时间。

2(12分)(2020新高考冲刺仿真模拟)某兴趣小组设计了一个玩具轨道模型如图甲所示，将一质量为m=0.5kg的玩具小车(可以视为质点)放在P点，用弹簧装置将其从静止弹出(弹性势能完全转化为小车初始动能)，使其沿着半径为r=1.0m的光滑圆形竖直轨道OAO′运动，玩具小车与水平面PB的阻力为其自身重力的0.5倍(g取10m/s2)，PB=16.0m，O为PB中点．B点右侧是一个高h=1.25m，宽L= 2.0m的壕沟．求：(1)要使小车恰好能越过圆形轨道的最高点A，小车在O点受到轨道弹力的大小；(2)要求小车能安全越过A点，并从B点平抛后越过壕沟，则弹簧的弹性势能至少为多少？(3)若在弹性限度内，弹簧的最大弹性势能E pm=40J，以O点为坐标原点，OB为x轴，从O到B方向为正方向，在图乙坐标上画出小车能进入圆形轨道且不脱离轨道情况下，弹簧弹性势能E p与小车停止位置坐标x关系图．3(2024年5月四川宜宾质检)如图所示，在距地面上方h的光滑水平台面上，质量为m=4kg的物块左侧压缩一个轻质弹簧，弹簧与物块未拴接。

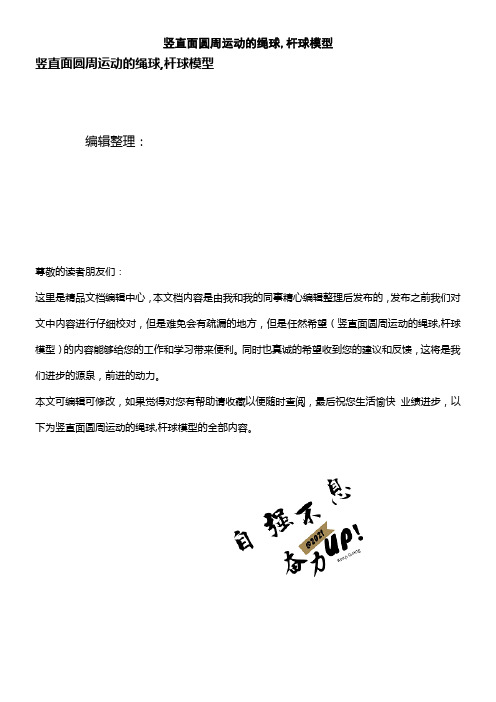

竖直面圆周运动的绳球,杆球模型编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（竖直面圆周运动的绳球,杆球模型）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为竖直面圆周运动的绳球,杆球模型的全部内容。

类型题：竖直面上圆周运动（1）绳球模型（外轨道模型）：如图所示,没有物体支撑的小球，在竖直平面内做圆周运动过最高点的情况:①临界条件：小球达最高点时绳子的拉力（或轨道的弹力)刚好等于零，小球的重力提供其做圆周运动的向心力，即r mv mg 2临界=⇒rg =临界υ（临界υ是小球通过最高点的最小速度，即临界速度）。

②能过最高点的条件：临界υυ≥。

此时小球对轨道有压力或绳对小球有拉力mg rv m N -=2 ③不能过最高点的条件：临界υυ<（实际上小球还没有到最高点就已脱离了轨道）.（2）杆球模型（双层轨道模型）：如图所示，有物体支持的小球在竖直平面内做圆周运动过最高点的情况:①临界条件：由于硬杆和管壁的支撑作用,小球恰能达到最高点的临界速度0=临界υ。

②图(a)所示的小球过最高点时,轻杆对小球的弹力情况是：F G 绳 FGG F当v=0时，轻杆对小球有竖直向上的支持力N ，其大小等于小球的重力,即N=mg ；当0〈v 〈rg 时，杆对小球有竖直向上的支持力r v m mg N 2-=，大小随速度的增大而减小；其取值范围是mg 〉N 〉0. 当rg =υ时，N=0； 当v 〉rg 时，杆对小球有指向圆心的拉力mg rv m N -=2，其大小随速度的增大而增大。

③图（b ）所示的小球过最高点时,光滑硬管对小球的弹力情况是： 当v=0时，管的下侧内壁对小球有竖直向上的支持力，其大小等于小球的重力，即N=mg 。

圆周运动中的临界问题一.两种模型:(1)轻绳模型：一轻绳系一小球在竖直平面内做圆周运动.小球能到达最高点(刚好做圆周运动)的条件是小球的重力恰好提供向心力，即mg ＝m ，这时的速度是做圆周运动的最小速rv 2度v min ＝ . （绳只能提供拉力不能提供支持力）.类此模型：竖直平面内的内轨道(2)轻杆模型：一轻杆系一小球在竖直平面内做圆周运动，小球能到达最高点(刚好做圆周运动)的条件是在最高点的速度 . （杆既可以提供拉力，也可提供支持力或侧向力.）①当v ＝0 时，杆对小球的支持力 小球的重力；②当0<v <时，杆对小球的支持力 于小球的重力；gr ③当v ＝时，杆对小球的支持力 于零；gr ④当v > 时，杆对小球提供 力.gr类此模型：竖直平面内的管轨道.1、圆周运动中绳模型的应用【例题1】长L ＝0.5m 的细绳拴着小水桶绕固定轴在竖直平面内转动，筒中有质量m ＝0.5Kg 的水，问：（1）在最高点时，水不流出的最小速度是多少？（2）在最高点时，若速度v ＝3m/s ，水对筒底的压力多大？【训练1】游乐园里过山车原理的示意图如图所示。

设过山车的总质量为m ，由静止从高为h 的斜轨顶端A 点开始下滑，到半径为r 的圆形轨道最高点B 时恰好对轨道无压力。

求在圆形轨道最高点B 时的速度大小。

【训练2】．杂技演员在做水流星表演时，用绳系着装有水的水桶，在竖直平面内做圆周运动，若水的质量m ＝0．5 kg ，绳长l=60cm ，求：(1)最高点水不流出的最小速率。

(2)水在最高点速率v ＝3 m ／s 时，水对桶底的压力．2、圆周运动中的杆模型的应用【例题2】一根长l ＝0.625 m 的细杆，一端拴一质量m=0.4 kg 的小球，使其在竖直平面内绕绳的另一端做圆周运动，求：(1)小球通过最高点时的最小速度；(2)若小球以速度v 1=3.0m ／s 通过圆周最高点时，杆对小球的作用力拉力多大?方向如何？【训练3】如图所示，长为L 的轻杆一端有一个质量为m 的小球，另一端有光滑的固定轴O ，现给球一初速度，使球和杆一起绕O 轴在竖直平面内转动，不计空气阻力，则（ ）A.小球到达最高点的速度必须大于gLB .小球到达最高点的速度可能为0C.小球到达最高点受杆的作用力一定为拉力D.小球到达最高点受杆的作用力一定为支持力【训练4】如图所示，在竖直平面内有一内径为d 的光滑圆管弯曲而成的环形轨道，环形轨道半径R 远远大于d ，有一质量为m 的小球，直径略小于d ，可在圆管中做圆周运动。

一.竖直面内的圆周运动——“绳”模型和“杆”模型1.在竖直平面内做圆周运动的物体，按运动到轨道最高点时的受力情况可分为两类：一是无支撑(如球与绳连接、沿内轨道运动的物体等)，称为“绳(环)约束模型”；二是有支撑(如球与杆连接、在弯管内的运动等)，称为“杆(管)约束模型”。

2．绳、杆模型涉及的临界问题绳模型杆模型常见类型均是没有支撑的小球均是有支撑的小球受力特征除重力外，物体受到的弹力向下或等于零除重力外，物体受到的弹力向下、等于零或向上受力示意图过最高点的临界条件由mg＝mv2r得v临＝gr由小球恰能做圆周运动得v临＝0讨论分析(1)过最高点时，v≥gr，F N＋mg＝mv2r，绳、圆轨道对球产生弹力F N(2)不能过最高点时，v<gr，在到达最高点前小球已经脱离了圆轨道(1)当v＝0时，F N＝mg，F N为支持力，沿半径背离圆心(2)当0<v<gr时，mg－F N＝mv2r，F N背离圆心，随v的增大而减小(3)当v＝gr时，F N＝0(4)当v>gr时，F N＋mg＝mv2r，F N指向圆心，并随v的增大而增大3.竖直面内圆周运动问题的解题思路二. 杆—球模型经典例题讲解与对点演练（一）例题例1：一轻杆一端固定质量为m 的小球，以另一端O 为圆心，使小球在竖直面内做半径为R 的圆周运动，如图所示，重力加速度为g ，则下列说法正确的是( ) A ．小球过最高点时，杆所受到的弹力可以等于零 B ．小球过最高点的最小速度是gRC ．小球过最高点时，杆对球的作用力一定随速度增大而增大D ．小球过最高点时，杆对球的作用力一定随速度增大而减小 答案 A解析 当小球在最高点所受的弹力为零时，有mg ＝m v 2R ，解得v ＝gR ，即当速度v ＝gR时，轻杆所受的弹力为零，所以A 正确．小球通过最高点的最小速度为零，所以B 错误．小球在最高点，若v <gR ，则有：mg －F ＝m v 2R ，轻杆的作用力随着速度的增大先减小后反向增大，若v >gR ，则有：mg ＋F ＝m v 2R ，轻杆的作用力随着速度增大而增大，所以C 、D 错误．（二）杆—球模型对点演练：1.如图所示，轻杆长3L ，在杆两端分别固定质量均为m 的球A 和B ，光滑水平转轴穿过杆上距球A 为L 处的O 点，外界给系统一定能量后，杆和球在竖直平面内转动，球B 运动到最高点时，杆对球B 恰好无作用力．忽略空气阻力，重力加速度为g ，则球B 在最高点时( ) A ．球B 的速度为零 B ．球A 的速度大小为2gL C ．水平转轴对杆的作用力为1.5mg D ．水平转轴对杆的作用力为2.5mg 答案 C解析 球B 运动到最高点时，杆对球B 恰好无作用力，即重力恰好提供向心力，则有mg ＝m v B 22L ，解得v B ＝2gL ，故A 错误；由于A 、B 两球的角速度相等，则球A 的速度大小v A ＝122gL ，故B 错误；B 球在最高点时，对杆无弹力，此时A 球受到的重力和拉力的合力提供向心力，有F －mg ＝m v A 2L ，解得：F ＝1.5mg ，根据牛顿第三定律可知，C 正确，D 错误．2.(2020·全国卷Ⅰ)如图，一同学表演荡秋千。

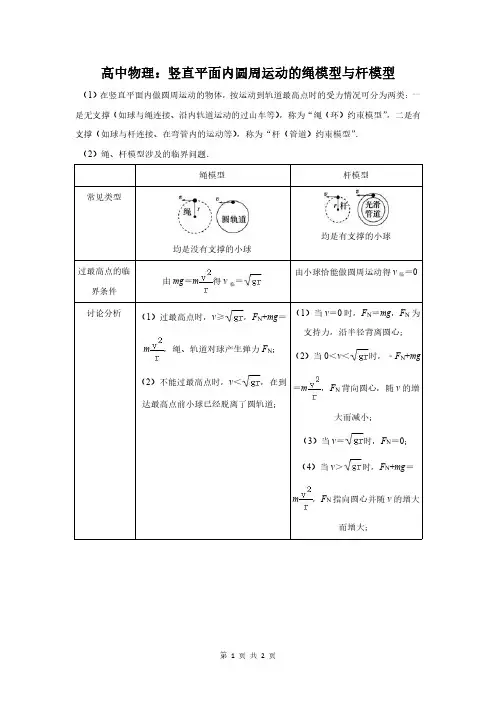

高中物理：竖直平面内圆周运动的绳模型与杆模型
（1）在竖直平面内做圆周运动的物体，按运动到轨道最高点时的受力情况可分为两类：一是无支撑（如球与绳连接、沿内轨道运动的过山车等），称为“绳（环）约束模型”，二是有支撑（如球与杆连接、在弯管内的运动等），称为“杆（管道）约束模型”．
（2）绳、杆模型涉及的临界问题．
绳模型杆模型常见类型
均是没有支撑的小球
均是有支撑的小球
过最高点的临
界条件由mg＝m得v
临
＝
由小球恰能做圆周运动得v
临
＝0
讨论分析（1）过最高点时，v≥，F
N+mg＝
m，绳、轨道对球产生弹力F N；
（2）不能过最高点时，v＜，在到
达最高点前小球已经脱离了圆轨道；（1）当v＝0时，F N＝mg，F N为支持力，沿半径背离圆心；
（2）当0＜v＜时，﹣F N+mg ＝m，F N背向圆心，随v的增
大而减小；
（3）当v＝时，F N＝0；
（4）当v＞时，F N+mg＝m，F N指向圆心并随v的增大
而增大；。
