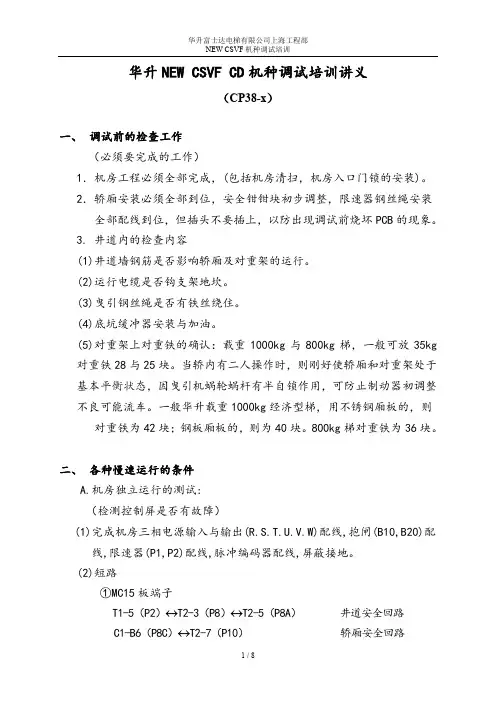

华升NEW CSVF CD机种调试培训讲义（CP38-x）一、调试前的检查工作（必须要完成的工作）1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。

2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装 全部配线到位，但插头不要插上，以防出现调试前烧坏PCB的现象。

3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。

(2)运行电缆是否钩支架地坎。

(3)曳引钢丝绳是否有铁丝绕住。

(4)底坑缓冲器安装与加油。

(5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg对重铁28与25块。

当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防止制动器初调整不良可能流车。

一般华升载重1000kg经济型梯，用不锈钢厢板的，则 对重铁为42块；钢板厢板的，则为40块。

800kg梯对重铁为36块。

二、各种慢速运行的条件A.机房独立运行的测试:（检测控制屏是否有故障）(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。

(2)短路①MC15板端子T1-5（P2） T2-3（P8） T2-5（P8A） 井道安全回路C1-B6（P8C） T2-7（P10） 轿厢安全回路T1-3（P0A） T2-6（P0） 轿门限位开关T2-4（P15） T2-2（P1） 厅门联锁开关T1-2（P23） T1-1（P24） 轿顶优先开关②IF118板H31插头A6（P17） B6（C-1）井道上终端（LS11）H32插头A6（P18） B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A） T2-7（P10）用万用表测试。

拆除主控制电路变压器（TR1）100V端子台11接地线。

采用25V低压绝缘表测量，切断控制屏所有开关。

检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于5M ~100M 。

富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：11、状态检测 SEL 0 1 3 8 F 数据号码 0 平常表示方向，楼层 2IR输入负载感应器电压 1 编码器旋转方向 LS输入 %负载故障码 2 Kg负载 3 门输入对上表内所列出状态，可用以下操作步骤进行检测：① 将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

② 按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）③ 放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 方向楼层位置 Up运行亮灯 Down运行亮灯以2进制数显示轿厢位置Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Up Dn 停止 Bit3，Bit7 ● ○ ○ Bit3，Bit7 ● ○ ○ Bit3，Bit7 ○ ● ○ Bit3，Bit7 ○ ● ○ 马达 2IR输入（3，0） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 2IR-1D 2IR-3D 2IR-3U 2IR-1U 亮灯：输入接点ON 灭灯：输入接点OFFLS输入（3，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 LS101 LS102 LS103 LS203 LS202 LS201 亮灯：输入接点ON 灭灯：输入接点OFF门输入（3，3）负载感应器电压（8，0）2Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OTL CTL DBD 安全钳光电管开门按钮关门按钮亮灯：输入接点ON 灭灯：输入接点OFFBit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 +/― 1V位灭灯：+；亮灯：― 2进制数显示 0．1V位 2进制数显示 %负载（8，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 10%位 0~F的2进制数显示Kg负载（8，2） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 100Kg位 0~F的2进制数显示 1%位 0~9的2进制数显示 10Kg位 0~9的2进制数显示用LED确认安全回路的操作方法：① 将SEL调到“4”，② 按4次上按钮，③ 2秒种后LED的灯一瞬全部点亮，④ LED上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时④运行时异常平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K）BIT6 ○ ○ ○ ○ ● ● ● ● （*I）BIT5 ○ ○ ○ ○ ● ● ● ● （*H）BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D）BIT3 ○ ○ ○ ○ ● ● ○ ○ （*E）BIT2 ○ ○ ○ ○ ● ○ ● ● （*C）BIT1 ○ ○ ● ● ● ● ● ● （*B）BIT0 ○ ● ○ ● ● ● ● ● （*A）2、运转方式的设定： SEL 0 2 3 4 5 D F 运转方式通常方式 FD运转空载AJ 满载AJ 中间载AJ 专用运转临时运转通常都置于此方式切断候梯厅呼叫无自动关门，切断候梯厅呼叫，4WC无效备注 3对上表内所列出的运行方式，可用以下操作步骤进行设定：① 按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

2按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102Bit5Bit5LS103Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203Bit12IR-3U Bit1LS202Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障得分析及对策八、电梯得使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍:详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯得机种分类华升富士达电梯机种有:EXCEL－VＦ;DXVF；SDVＦ；CＳＶF;分别按以下配置分类：1) 按驱动方式（曳引方式):曳引机:EXDNii——智慧型蜗轮蜗杆变频调速电梯ＥＣEED－-智慧型无机房交流变频调速电梯ACＧＬ-—智慧型交流无齿变频调速电梯２）按电机驱动控制方式ＳLＩ型——采用由富士达开发富士电机公司制造得逆变换器，无顺变换器，此类控制方式适用于EXＤＮii驱动。

有SLＩ—36０；SLI—90０G11S型——采用富士电机公司制造得电梯专用变频器。

3)按电脑控制方式ＤＩＭ型——ＭR-ＭIＣ微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯得方式相互进行情报交流,完成各种功能。

CP28Ｘ型—-将MＭIC、VMIC及各种通信功能集成在主机板(CＰ28)与接口板,各部分用串行通讯得方式相互进行情报交流，完成各种功能。

*本项目主要规格配置见附页(二）富士达电梯得主要组成部件如下：(本资料所介绍以项目配置为主)1)曳引机（蜗轮蜗杆减速机):本项目曳引机有RＡ与ＴＭ两种,由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置,并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。

华升富士达电梯有限公司分公司2)曳引钢丝绳:本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重得钢丝绳绳头开口销就是否脱落，并紧螺母就是否松动以及钢丝绳张力。

①当钢丝绳绳头得弹簧长度参差不齐程度达3mｍ以上时,要调整钢丝绳张力．②在未安装钢丝绳绳头止转装置时,要调整钢丝绳张力,而后安装止转装置。

华升NEW CSVF CD机种调试培训讲义（CP38-x）一、调试前的检查工作（必须要完成的工作）1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。

2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装全部配线到位，但插头不要插上，以防出现调试前烧坏PCB的现象。

3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。

(2)运行电缆是否钩支架地坎。

(3)曳引钢丝绳是否有铁丝绕住。

(4)底坑缓冲器安装与加油。

(5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg对重铁28与25块。

当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防止制动器初调整不良可能流车。

一般华升载重1000kg经济型梯，用不锈钢厢板的，则对重铁为42块；钢板厢板的，则为40块。

800kg梯对重铁为36块。

二、各种慢速运行的条件A.机房独立运行的测试:（检测控制屏是否有故障）(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。

(2)短路①MC15板端子T1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路C1-B6（P8C）↔T2-7（P10）轿厢安全回路T1-3（P0A）↔ T2-6（P0）轿门限位开关T2-4（P15）↔T2-2（P1）厅门联锁开关T1-2（P23）↔T1-1（P24）轿顶优先开关②IF118板H31插头A6（P17）↔B6（C-1）井道上终端（LS11） H32插头A6（P18）↔B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A）↔T2-7（P10）用万用表测试。

拆除主控制电路变压器（TR1）100V端子台11接地线。

采用25V低压绝缘表测量，切断控制屏所有开关。

检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于5MΩ~100MΩ。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

②按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。

这样，就成了SEL所显示的运转方式。

这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。

③持续按住中间按钮4秒钟以上，运转方式变为通常运转。

LED的灯全亮，手可放开按钮。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

华升富士达电梯调试与维修手册NEW CSVF型变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

1）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转一直按住上按钮，轿厢慢车上行。

一直按住下按钮，轿厢慢车下行。

4．异常情况下的对策1）#6接不通。

请确认短接安全回路的情况，富士达电梯对于安全回路进行多路检测，要确保每个检测点均已接通有电。

2）#B4接通了，但一打开接触器，#B4又断开停止。

检查马达连接线U、V、W。

马达的旋转编码器的接线PGA1、PGB1有可能接反了。

确认接线。

三、轿顶、轿厢慢车运行测试1．拆除前面操作时所连接的短接线。

2．应完成的连接1）轿厢顶↔操纵箱连接无误2）轿厢顶↔轿顶操纵箱连接无误3）控制屏↔轿厢顶连接无误4）控制屏↔井道各限位连线无误5）轿厢安全回路接通，地坑安全回路接通6）轿厢照明电路接通3．轿顶运转1）设定SEL=4，数据编号03，观看输入信号IF82是否接到运行指令2）DR12板LED信号四、在轿厢内缓慢平稳地运行电梯1．按住轿厢内操作盘的关门按钮，同时按住运转手盘的“上”（或“下”）按钮，轿厢将以1m/s的速度缓慢平稳的上行（或下行），但一次运走时间为15秒。
