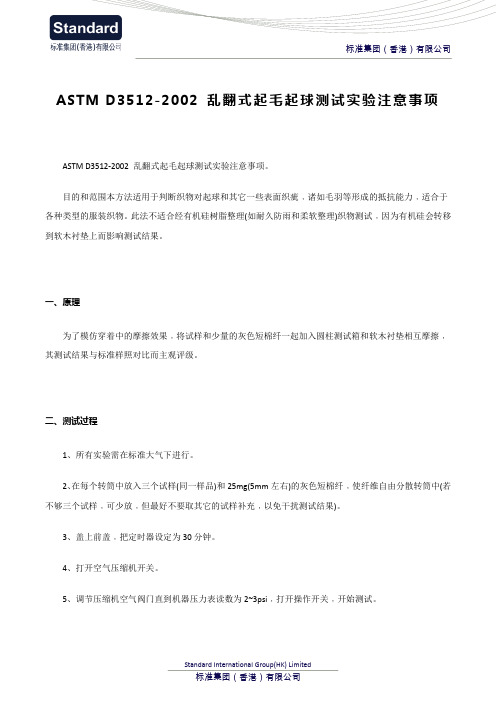

ASTM D3512-2002 乱翻式起毛起球测试实验注意事项ASTM D3512-2002 乱翻式起毛起球测试实验注意事项。
目的和范围本方法适用于判断织物对起球和其它一些表面织疵﹐诸如毛羽等形成的抵抗能力﹐适合于各种类型的服装织物。
此法不适合经有机硅树脂整理(如耐久防雨和柔软整理)织物测试﹐因为有机硅会转移到软木衬垫上而影响测试结果。
一、原理为了模仿穿着中的摩擦效果﹐将试样和少量的灰色短棉纤一起加入圆柱测试箱和软木衬垫相互摩擦﹐其测试结果与标准样照对比而主观评级。
二、测试过程1、所有实验需在标准大气下进行。
2、在每个转筒中放入三个试样(同一样品)和25mg(5mm左右)的灰色短棉纤﹐使纤维自由分散转筒中(若不够三个试样﹐可少放﹐但最好不要取其它的试样补充﹐以免干扰测试结果)。
3、盖上前盖﹐把定时器设定为30分钟。
4、打开空气压缩机开关。
5、调节压缩机空气阀门直到机器压力表读数为2~3psi﹐打开操作开关﹐开始测试。
6、在机器运转过程中﹐要经常检查试样是否贴在筒壁或筒底﹐若发生任一种情况﹐则关掉气流﹐要停机打开前盖﹐放好试样再开机﹔记录中止或试样异常的数据数据。
7、若试样缠在叶轮上﹐停机后用洗涤剂洗过的湿布擦洗叶轮﹐晾干后再使用。
8、时间到后﹐机器自动停止运转并鸣叫﹐关上操作开关。
9、开前盖﹐用吸尘器吸掉试样上和筒内多余的棉纤维﹐重复以上操作﹐并把6毫米的灰棉纤维25mg 加入每次操作中。
10、注意每块软木衬垫每面可用1小时﹐即两次30分钟的测试﹐使用1小时后翻转使用另一面﹔使用2小时后再更换新的软木软垫。
三、注意事项1、测试过程中严禁打开前盖﹐如确有必要打开(如试样停止转动)﹐必须待机器完全停止转动方可进行。
2、在使用1小时后﹐最好用湿布擦洗叶轮﹐但下次使用前﹐叶轮必须干燥。
3、若仪器经常使用﹐最好每周对仪器进行一次自校﹔若不经常使用﹐则需要每次使用前自校一次﹔在出现问题时需自校﹔每批新的软木衬垫开始使用前应该校准。
织物起毛起球不同的测试标准纺检0801鲁瑶邹薇摘要：本文对《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析各个标准中指标的合理性、试验方法的科学性，并对方法标准的改进提出一些个人的建议。
关键词：织物；抗起毛起球性；标准；检测；比较；分析2008年全国纺织品标准化技术委员会发布了GB/T 4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T 4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T 4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。
GB/T 4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。
服装在日常生活中，服用和洗涤过程由于不断经受摩擦，织物表面会出现起毛起球现象。
这不仅影响服饰的外观，部分直接接触皮肤的面料如果起球状况严重，还会影响舒适度。
尤其是以涤纶纤维为代表的合成纤维织物的起毛起球阅题，至今仍困扰着业界和广大消费者。
对此，人们一直在努力寻求解决办法，并陆续取得了一些进展。
本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。
一 .织物起毛起球的成因分析1．织物起毛起球概况1．1织物起毛起球的基本过程起毛起球是一个渐变过程，通常表现为三个步骤：起毛--缠结--起球--毛球脱落。
当织物受到的外界摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，此谓起毛；绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，此谓起球。
GB织物起毛起球性能的测定简介1.参照标准：GB/T 4802.4 织物起毛起球性能的测定第4部分：随机翻滚法（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。
）2.试验仪器：乱翻式起球测试仪3试验原理：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。
4.主要仪器与用具：（1）起球箱（2）软木圆筒衬垫：长452mm，宽146mm，厚1.5mm。
软木垫使用1h后需更换。
（3）空气压缩装置：使试验仓达到一定压力（14-21KPa）。
（4）胶黏剂、灰色短棉。
（5）评级箱：用白色荧光管或灯泡照明。
光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。
正常校正视力的眼睛与试样距离应在30cm—50cm。
5.试样的制作：（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。
（2）从织物样品上取3个试样，尺寸为（105±2）mm*（105±2）mm，另剪一块尺寸相同的布样作为评级所需的对比样。
对试样进行标记，并使用粘合剂将试样边缘封住，悬挂晾干。
6.试验步骤：（1）将来自同一样品的3块试样分别放入不同的试验仓进行试验。
（2）将灰色短棉与试样一同放入试验仓（重25mg，长6mm）（3）将试验时间设为30min，启动仪器，打开气流阀。
（4）试验结束后，取样评级，并用真空除尘器清楚残留的棉絮。
7.试验结果评级：评级箱应放在暗室中。
沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。
相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。
已测试样放左、未测试样放右。
评级为主观评定，建议至少2人评级。
织物起毛起球不同的测试标准纺检0801鲁瑶邹薇摘要：本文对《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析各个标准中指标的合理性、试验方法的科学性，并对方法标准的改进提出一些个人的建议。
关键词：织物；抗起毛起球性；标准；检测；比较；分析2008年全国纺织品标准化技术委员会发布了GB/T 4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T 4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T 4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。
GB/T 4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。
服装在日常生活中，服用和洗涤过程由于不断经受摩擦，织物表面会出现起毛起球现象。
这不仅影响服饰的外观，部分直接接触皮肤的面料如果起球状况严重，还会影响舒适度。
尤其是以涤纶纤维为代表的合成纤维织物的起毛起球阅题，至今仍困扰着业界和广大消费者。
对此，人们一直在努力寻求解决办法，并陆续取得了一些进展。
本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。
一 .织物起毛起球的成因分析1．织物起毛起球概况1．1织物起毛起球的基本过程起毛起球是一个渐变过程，通常表现为三个步骤：起毛--缠结--起球--毛球脱落。
当织物受到的外界摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，此谓起毛；绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，此谓起球。

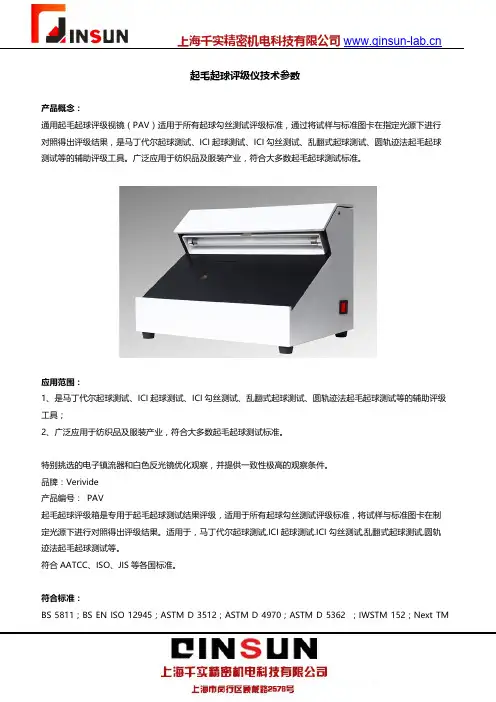

起毛起球评级仪技术参数
产品概念：
通用起毛起球评级视镜（PAV）适用于所有起球勾丝测试评级标准，通过将试样与标准图卡在指定光源下进行对照得出评级结果，是马丁代尔起球测试、ICI起球测试、ICI勾丝测试、乱翻式起球测试、圆轨迹法起毛起球测试等的辅助评级工具。
广泛应用于纺织品及服装产业，符合大多数起毛起球测试标准。
应用范围：
1、是马丁代尔起球测试、ICI起球测试、ICI勾丝测试、乱翻式起球测试、圆轨迹法起毛起球测试等的辅助评级工具；
2、广泛应用于纺织品及服装产业，符合大多数起毛起球测试标准。
特别挑选的电子镇流器和白色反光镜优化观察，并提供一致性极高的观察条件。
品牌：Verivide
产品编号：PAV
起毛起球评级箱是专用于起毛起球测试结果评级，适用于所有起球勾丝测试评级标准，将试样与标准图卡在制定光源下进行对照得出评级结果。
适用于，马丁代尔起球测试,ICI起球测试.ICI勾丝测试,乱翻式起球测试,圆轨迹法起毛起球测试等。
符合AATCC、ISO、JIS等各国标准。
符合标准：
BS 5811；BS EN ISO 12945；ASTM D 3512；ASTM D 4970；ASTM D 5362 ；IWSTM 152；Next TM
19/26；
特点:
特别挑选的电子镇流器和白色反光镜优化观察，并提供一致性极高的观察条件。
技术参数：。
标准集团（香港）有限公司织物起毛起球性能的测试方法和标准由于织物的原料、用途以及产品的出口地有较大差别，使得在对织物进行起毛起球测试时，测试方法上也有所不同，例如，马丁代尔法和箱式起毛起球法这两种测试方法主要是针对欧洲市场的，随机翻滚起毛起球法主要是对美国市场进行出口时采用的方法；而针对中国市场采用的测试方法是圆轨迹起毛起球法。
下面就以上四种方法做简单介绍：1.马丁代尔起毛起球法：马丁代尔起毛起球测试方法主要模拟的是当织物受到自身不断摩擦后起球的情况，该方法适用于毛织物及其他易起球的机织物。
原理是：圆形试样在规定的负荷质量下，与相同织物或羊毛织物磨料摩擦。
织物以圆形的轨迹绕与试样平面垂直的中心轴自由转动，经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛或起球等级。
相对应的国家标准是GB/T 4802.2—2008《织物起毛起球性能的测定第2 部分改型马丁代尔法》。
2、起球箱起毛起球法：该方法主要模拟了织物受到自身或者外界摩擦力时的起毛起球的状况，主要适用于毛织物。
该方法对应的国家标准是GB/T 4802.3—2008《织物起毛起球性能的测定第3 部分起球箱法》。
其原理是将试样按照规定方法和试验参数，安装在聚氨酯塑料管上，之后放入有恒定转速且衬有橡胶软木的木箱内随意滚动，经过规定的转数后，在标准的视觉条件下，对起毛起球后的试样进行视觉描述评定。
3.随机翻滚起毛起球法：该方法主要模拟了织物在经过自身或者外界高频率的摩擦后布面的起毛起球的情况，相应的国家标准是GB/T 4802.4—2009《织物起毛起球性能的测定第 4 部分随机翻滚法》。
其原理是：将三块试样放入随机翻滚式起球箱内，使织物在铺有软木衬垫并填有少量灰色短棉的圆筒状试验仓中随意翻滚摩擦。
在标准光源条件下，对起毛起球后的试样进行视觉描述评定。
4.圆轨迹起毛起球法：圆轨迹起毛起球仪法相对应的国家标准是GB/T 4802.1—2008《织物起毛起球性能的测定第1 部分圆轨迹法》。
圆轨迹法起⽑起球仪的科学解析圆轨迹法起⽑起球仪的科学解析随着⼈民⽣活⽔平的不断提⾼,⽑纺产品的品种⽇益增多,但⽆论是天然纤维还是化学纤维所组成的织物,都可能发⽣起球现象,它直接影响了服⽤的外观要求这些现象已经引起有关⽅⾯的重视,织物起⽑起球程度影响织物的使⽤性能,是影响纺织产品质量的重要指标，常⽤的起⽑起球测试仪：圆轨迹法起⽑起球仪、乱翻式起⽑起球仪、ICI钉锤式勾丝性测试仪、马丁代尔起⽑起球测试仪等等，本⽂重点讲述⼀下圆轨迹法起⽑起球仪的相关详情。
⼀、主要⽤途：仪器利⽤积极摩擦机理,使试样与摩擦材料在⼀定的条件下发⽣合理的相对运动。
可以在较短时间内完成起⽑起球的检验⼯作,从⽽为鉴别产品质量改进⽣产⼯艺,提供可靠的测试数据。
适⽤于测试化纤纯纺混纺织物和⽑纺机织产品的起⽑起球情况。
⼆、技术特点：(1)起⽑起球运动轨迹:为功40毫⽶的圆运动,可发⽣顺时针或逆时针的运动轨迹；(2)试样往复速度:60次/分；(3)试样压⼒:采⽤直接加压法,起⽑时可在50~80克之间选⽤,起球时试样可以受压或调整到仅受弹性摩擦；(4)计数与⾃停:采⽤JDM⼀41设有定值发讯机构的电磁计数器；(5)⾃动加油:采⽤SJB⼀1型晶体管电磁泵,对运动部件,开机后进⾏⾃动加油；(6)电动机:JX07(单相电容电机)，40⽡、1400转/分；(7)外型尺⼨:450x400x450(宽x深x⾼)单位毫⽶。
三、主要结构：(1)磨头的运动:仪器中磨头的速度运动轨迹,直接影响着试样与磨料的摩擦效果。
仪器采⽤JX07电容电机,由装于变速箱内的⼀级蜗轮蜗杆降速,使磨头获得每分钟60转的速度磨头的运动是由偏⼼凸钉带动纵横拖板的往复“⼗字架”,使试样和磨料各作往复运动偏⼼凸钉的偏⼼距离,决定了运动轨迹的⼤⼩。
仪器运动轨迹选定直径为40毫⽶的圆(⽆数复合圆)当拨动正反向开关时,可分别获得顺时针或逆时针的运动轨迹。
试验认为:这种圆运动轨迹,具有对称性,因此对试样没有经向纬向的规定,对试样夹样的⽅向,亦没有特殊要求并保证李各点摩擦运动均⼀性等优点,另外我们在结构设计上,采⽤⽑刷在下,试样在上,这样使磨屑及杂物等不会停留在摩擦试样上,⽽影响试验效果。
乱翻式起⽑起球仪的实验原理条件乱翻式起⽑起球仪的实验原理条件乱翻式起⽑起球仪⽤于纺织品的起⽑球测试实验，其⽬的就是要测试纺织品的耐摩擦和起⽑球的各项物理属性，在纺织企业中是⼀个必须检测的项⽬。
本⽅法适⽤于判断织物对起球和其它⼀些表⾯织疵﹐诸如⽑⽻等形成的抵抗能⼒﹐适合于各种类型的服装织物。
此法不适合经有机硅树脂整理(如耐久防⾬和柔软整理)织物测试﹐因为有机硅会转移到软⽊衬垫上⽽影响测试结果。
⼀、乱翻式起⽑起球仪实验原为了模仿穿着中的摩擦效果﹐将试样和少量的灰⾊短棉纤⼀起加⼊圆柱测试箱和软⽊衬垫相互摩擦﹐其测试结果与标准样照对⽐⽽主观评级。
⼆、设备和材料1、乱翻式起球测试仪2、软⽊衬垫﹐厚度1.5mm﹐宽度146mm﹐长度452mm﹐置于阴凉⼲燥处储存。
3.3.空⽓压缩机(能为每个箱中提供14~21Kpa 的空⽓压⼒)。
3、实验室⾃校标准布(Standard In-House Pilling Test Fabric):验证仪器性能的稳定性。
4、起球箱5、评级标准物质(Rating Sandard):织物照⽚或织物实物6、洗涤设备3.12.⼲洗机7、粘合剂8、棉纤维﹐4301tex﹐优质美洲⼭地棉或⽤同等的规格的棉。
9、真空吸尘器10、评级箱(冷⽩荧光灯cool white fluoeescent,相关颜⾊温度4100~4500K﹐可观察试样及评级样照)三、乱翻式起⽑起球仪测试试样准备1、沿经向(纵列)或纬向(横列)的约45度⾓⽅向剪取3块边长105mm的正⽅形的试样﹐且不含同⼀根纱线。
2、若稀松织物边缘易松散﹐剪取平⾏于经纱和纬纱的试样﹐把边缘拆纱⾄少5mm.3、试样在剪取前可以洗涤或⼲洗。
4、⽤粘合剂粘结织物正⾯边缘﹐宽度不超过3mm﹐晾⼲⾄少2⼩时。
5、试样和软⽊衬垫在测试前应放在21±1℃﹐65±2%RH的环境下放置4⼩时以后⽅可测试。
起毛起球测试仪的实验方法纺织品起毛起球测试仪测试方法目前有三种，分别为箱式起毛起球测试方法和乱翻式起毛起球测试方法以及马丁代尔测试方法。
一、起毛起球测试仪测试方法1、起球箱式Orbitor/516型它相当于ICI起毛起球测试仪和国内的箱式起毛起球测试仪。
通常为两箱或四箱，转速可分别调为：25，30，40，55和60r/min五档。
2、乱翻式Impulse/616型此型相当于国内乱翻式起毛起球测试仪，其内空气压力为200-800 KPa。
此仪器为AATCC开发并拥有专利权的标准试验机。
织物在圆筒内翻滚，无规则摩擦产生起毛起球现象，适用于梭织和针织物。
该测试仪备有计时器及可加气装置，以防织物在测试时紧贴筒壁而影响效果。
3、马丁代尔Nu—Martindale/404型此型相当于国内的马丁代尔耐磨仪，并作了一定改进，该仪器集测试摩擦及起球两个功能，但两种测试不可同时进行，作为独立单元存在，在操作起球测试时，压力通过砝码施压，针织布为2.5cN/cm，梭织布6.5cN/cm。
二、起毛起球测试仪实验操作测试方法基本上所有的评价起球性能的测试方法都是在一定的时间里对织物表面进行摩擦，然后评价起球程度以下为几种测量起毛起球性能的方法：随机翻滚毛球测试法；箱式起毛起球法；弹性衬垫法；马丁代尔起毛起球及耐磨法；毛刷海绵型耐磨试验法；加速型耐磨试验法；充气模式耐磨试验法；外观保持性试验法；往复式试验法；HATRA起球测试法。
目前国内的实验室及工厂主要用随机翻滚毛球测试仪、箱式起毛起球仪、马丁代尔起毛起球和圆轨迹起球仪法。
1、随机翻滚起球仪法织物试样在装有搅拌棒的圆筒内翻滚，与另一试样或与圆筒壁摩擦，产生起毛起球现象。
织物的运动方式是随机、无规则的，织物表面受到的外来压力很大。
由于织物试样有时会被卡在搅拌棒后面，这种起球测试可重复性较差。
2、箱式起毛起球法将织物试样套在橡胶试样管上，放进衬有橡胶软木的方形木箱内，在转动的木箱内翻滚，使试样起球。
织物起毛起球仪试验操作准备条件及注意事项织物起毛起球仪采用随机乱翻式起毛起球仪法(Random Tumble Pilling Test)模拟织物在自身及与外界物高频率摩擦后的起毛起球状况。
织物起毛起球仪测试准备操作：1 将软木衬垫紧密地安装在干净的旋转滚筒内部四周，并保证其未使用过的一面朝向旋转叶轮。
其朝向滚筒壁的一面可能已被使用或者未被使用。
为避免软木衬垫在筒内旋转，在接口对接处用较短的25mm 宽的封口胶带将衬垫的外边缘同滚筒壁粘接住。
在软木衬垫的每一面都使用过1h后，应将其丢弃。
2 在机器运转数小时后，移出软木衬垫，用一块蘸有洗涤剂和水的湿布擦洗叶轮，待叶轮彻底干燥后，再进行试验。
3 按照如下操作来检查起球测试仪，仪器应配有一块或多块已知起球特性的实验室内部标准织物。
3.1 如果仪器经常使用，至少每周检查一次;如果不经常进行测试，在每次使用时均需检查仪器。
并且当测试结果出现问题，或者当试验设备发生变化如使用新一批次的软木衬垫时，需要检查仪器。
3.2 可以通过任何方便的方法来检查新批次软木衬垫的表面摩擦，如可将一个表面平滑的砝码放在软木衬垫上，并将软木衬垫放在一个斜面上，当充分升起斜面让砝码能够开始运动，记录砝码滑动的时间。
检测时始终采用同一砝码和使用同样的斜面角度。
检测结束后，采用蘸有洗涤剂和水的湿布清洁砝码的底部，并擦干。
比较每一批次软木衬垫的检测数据来避免试验误差。
4 将试样和软木衬垫放入试验标准大气中进行调湿，如适用，可在进行试验的指定大气条件下进行预处理。
织物起毛起球仪测试注意事项：(1)实验前一定要清洁测试室;(2)经常用清洁液或水清洁叶轮片;(3)样品菱形取样(即试样须与经纬向或纵横向成45度角)，四周封边，若用粘合剂封边，需干燥2小时后测试;(4)软木衬垫每面只能使用1小时，用后需更换;(5)试验过程中要不断观察试样的状态，当试样被叶轮卡住时，应停止测试移出试样，并将叶轮片清洗干净，待叶轮干燥后，继续试验;(6)灰棉纤维的作用是与试样表面的纤维纠结成球，使起球的结果更加容易观测，如果实验完毕后，球集中在试样的某一部分，可能与原料有关，需注明。
2013年1月16日制定
各所长
试验部实验课
起毛球实验的管理方法
1.实验环境
将起毛球试验机放置在恒温恒湿室或者能够进行温湿度管理的实验室内。
实验时的温湿度管理
放置在恒温恒湿室： 20±2℃ 65±4%RH
放置在实验室 ： 15～30℃ 65℃±10%RH
（利用空调以及加湿器等调整）
2. 管理条件
使用点检表管理
①起毛球箱：使用时间为1500小时
② 起毛球橡皮管：重量47g 长14cm 有效期为一年（空转后）
使用前必须按照JISL1076空运转（10小时）
3.更换方法
2.达到管理条件时要及时更换。
有破损或者发生摩擦时要更换。
4.确认实验结果的妥当性（重要）
起毛球箱或者起毛球橡胶管更换时，必须确认实验结果的妥当性。
确认方法：使用更换前试验过的试料（各所保留）进行确认实验，确认得到同等的结果， 并记录（包括试验后的试料）。
记录要保管到下次更换为止。
乱翻式起球测试仪（Gellowen）的操作及注意事项一、乱翻式起球测试仪的意义：乱翻式起球测试仪起作用是模拟人体在不同的环境下由于各种的摩擦褶皱等方式测试纺织品的起毛起球性能，由于纺织品的纤维在使用的过程中发生断裂凸出，并伴随着外界的摩擦等因素造成了其卷曲和打结，最终就形成了常见的毛球等，乱翻式起球测试仪的使用是帮助纺织企业提前预知织物的起毛起球情况，并这对这类问题作出合理的改善。
二、仪器组成：Gellowen乱翻式起球测试仪主要由起球箱、控制面板、空气压缩装置构成。
1、起球箱内包含4个样品测试室、旋转用不锈钢叶片、软木衬垫。
要求配备测试室密封性好，滚筒规格为146*152mm，软木衬垫规格为452*146*1.5mm(L*W*H)2、控制面板上包括定时器显示屏及控制开关、气压计、电源开关、光源开关、空气注入开关。
另Gellowen 乱翻式起球测试仪还自带终了报警系统，有效提醒操作者试验结束时间。
3、空气压缩装置：可压缩空气在0.014-0.021MPa，完全符合国家标准及ASTM D3512等国际标准。
三、测试仪器的操作及注意事项：1、试验开始前注意试验仓的清洁，可以用真空除尘器进行试验残留物的清洁。
2、放入试样及灰色短棉进行试验。
启动仪器，打开气流阀。
3、在运行过程中，应经常检查每个试验仓，查看有无异常情况。
若试样缠绕在叶轮上不翻转或卡在试验仓底部，此时应关闭空气阀，停止试验，并做相应清洁与记录。
4、试验结束后应清洁试验仓。
5、注意仪器定期检查及保养。
经常使用此仪器的情况下，至少一周检查一次。
不经常使用的情况下，务必在试验前检查。
用已知起毛起球性的实验室用标准织物样品进行检查，对比查看仪器及配件有无异常。
标准集团（香港）有限公司Standard International Group(HK) Limited标准集团（香港）有限公司乱翻式起毛起球仪实验方法浅析乱翻式起毛起球仪用于检测织物的起毛起球性能。
将105mm ×105mm 的样品分别放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁持续随机摩擦，将定时器设置到规定时间，到达设定时间后声响抱紧，提示试验结束。
测试时测试室内会注入压缩空气，以增强翻转，气压可调。
随机乱翻式起毛起球仪法(Random Tumble Pilling Test)主要针对美国市场，采用标准为ASTM D 3512-2002。
该方法模拟织物在自身及与外界物高频率摩擦后的起毛起球状况。
其基本原理是：将三块大小相同的试样放入装有标准软木的测试仪中，试样在有搅拌棒的圆筒内翻滚，与其它试样或圆筒壁摩擦，产生起毛起球现象。
通常高速自由转动30 min 后取出，将多余的碎屑用吸尘器吸去后，在标准的视觉条件下，与标准样作对比，以级数来报告该织物的起毛起球性，1级最差，5级最好，允许有半级。
这种测试方法使织物以随机、无序的运动方式摩擦，织物表面受到的外来压力很大。
同时由于织物试样有时会被卡在搅拌棒后面，所以重演性较差，尤其对那些质量比较大或钩针图案的针织物不太适合。
随机乱翻式起毛起球仪法除了在美国市场采用得比较普遍之外，日本和加拿大等国也较经常使用此方法，其测试方法标准分别为BS L1096-1999和CAN ／CGSB-4．2。
2．4圆轨迹起毛起球仪法。
圆轨迹起毛起球仪法是我国采用最为普遍的检测织物起毛起球的方法，适用的范围也比较广，相应的标准号为GB ／T4802．1—1997。
该方法的基本原理是：使织物试样在一定压力下沿圆周运动轨迹，先与尼龙刷起毛，再与织物作相对摩擦起球；或将织物在织物磨料上直接起球(见表4)。
然后，将试样取下，分别与相应的样照进行对照，从1级至5级，1级最差，5级最好，允许有半级。
毛针织物“乱翻式起球测试仪”测试方法起球是出现在纺织品服装表面的物理过程，在穿着过程中，一般形成起球的原因有：伸露在纱线表面的纤维梢由于交错和卷曲形成起球，接着纱线中的松散纤维逐渐移出在织物表面与其他物体相互摩擦就会形成“绒球”。
这样它将严重影响服装外观。
因此起球现象成为纺织品服装的重要考核指标。
模仿起球的发生，现有很多种起球试验方法。
为此，本文仅就毛针织品的起球试验方法进行讨论。
1 、检测毛针织品起球的两种方法比较目前对于针织品的起球，主要采用随机翻动方法和起球箱法两种试验方法标准。
就毛针织品而言，用不同的方法测试结果相差较大，究竟用何种方法更接近实际穿着，还没有明确的结论。
以下就两种不同的方法进行讨论：(A)GB/T4802.4—2008《纺织品织物起毛起球性能的测定第四部分：随机翻动法》(一般称为乱翻式方法)，是将三块按规定剪好的试样放入试验仓内，无夹持物或固定物，试验仓内装有钢制打手，钢制打手高速旋转时气流带动试样在仓内转动，并与打手间随机碰撞。
由于钢制打手作用在试样上的力很强烈，往往是编织比较紧密的织物、刚性大的织物起球比结构松较柔软的织物起球多 (因为柔软的织物在仓内易卷缩成团，与打手相撞的机会比硬挺织物少)，这与实际穿着的情况往往相反，实际穿着中起球主要是由于各种摩擦产生的。
(B)GB/T4802.3—2008《纺织品织物起毛起球性能的测定第三部分：起球箱法》,是将四块试样分别套在聚氨酯载样管上，用胶带固定，然后一起放置于ICI带有软木衬的立体木箱中进行滚动试验。
试验中，试样没有施加压力，同一样品织物之间进行无规则的相互接触摩擦，以及试样与木箱内衬之间的碰擦，与羊绒羊毛针织物日常穿着中的摩擦相似，试验形成和的小球与日常穿着中形成的球也很相似，即上面是一个较松散的团状小球，由几根维系纤维粘黏在织物表面。
综上所述，上面两种起球试验的情况中随机翻动式起球适应的产品不多，由于这种方法使得织物表面的绒毛打落很多，尤其不适宜毛针织品与羊绒针织品的试验。
对随机翻滚法测定织物起毛起球性能标准的分析来源: 中国纤检作者: 章金兴2009年6月19日，全国纺织品标准化技术委员会发布了GB/T 4802.4–2009《纺织品织物起毛起球性能的测定第4部分：随机翻滚法》（以下简称“本标准”），并于2010年2月1日实施。
本标准的实施是响应国家质监总局标准化处提出的认真吸收国际标准，完善国内标准的要求，吸收采用ASTM D 3512–07《Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textile Fabrics: Random Tumble Pilling Tester》的相关内容制定的。
其原理是采用随机翻滚式起球箱使织物在铺有软木衬垫并填有少量灰色短棉的圆筒状试验仓中随意翻滚摩擦，在规定光源条件下，对起毛起球性能进行描述评定。
本标准是纺织品起毛起球性能测定的第4种方法，与其他三种方法比较，该方法能模拟织物在比较恶劣的环境中的起毛起球性能，如风力较强的地方，工作环境中有粉尘、杂质且容易与外物碰撞摩擦等。
标准实施半年多来，测试人员发现标准在实际操作过程中存在一些问题和不足。
本文通过试验，对这些问题进行分析，以期他人在运用本标准时能够引起注意，并希望有关专家能够进一步确认加以改进。
1 关于灰色短棉本标准中对灰色短棉没有明确的要求，使检测人员在试验过程中无法把握。
灰色短棉的质量将影响灰色短棉在织物上的吸附情况和起球效果，且灰色短棉应该不是标准所叙述的用来改善试样的起球性能，而应该是用来提高试样起球状况的视觉效果，易于评级和准确评级。
如在ASTM D 3512-07中，对灰色短棉有明确规定：规格4301 tex，美国高地棉，或与之相当的类型（Cotton Sliver: 4301 tex, ne American Upland, or equivalent, for improving visibility of pills on specimens）。
乱翻式起毛起球仪的实验原理条件
乱翻式起毛起球仪用于纺织品的起毛球测试实验，其目的就是要测试纺织品的耐摩擦和起毛球的各项物理属性，在纺织企业中是一个必须检测的项目。
本方法适用于判断织物对起球和其它一些表面织疵﹐诸如毛羽等形成的抵抗能力﹐适合于各种类型的服装织物。
此法不适合经有机硅树脂整理(如耐久防雨和柔软整理)织物测试﹐因为有机硅会转移到软木衬垫上而影响测试结果。
一、乱翻式起毛起球仪实验原
为了模仿穿着中的摩擦效果﹐将试样和少量的灰色短棉纤一起加入圆柱测试箱和软木衬垫相互摩擦﹐其测试结果与标准样照对比而主观评级。
二、设备和材料
1、乱翻式起球测试仪
2、软木衬垫﹐厚度1.5mm﹐宽度146mm﹐长度452mm﹐置于阴凉干燥处储存。
3.3.空气压缩机(能为每个箱中提供14~21Kpa的空气压力)。
3、实验室自校标准布(Standard In-House Pilling Test Fabric):验证仪器性能的稳定性。
4、起球箱
5、评级标准物质(Rating Sandard):织物照片或织物实物
6、洗涤设备3.12.干洗机
7、粘合剂
8、棉纤维﹐4301tex﹐优质美洲山地棉或用同等的规格的棉。
9、真空吸尘器
10、评级箱(冷白荧光灯cool white fluoeescent,相关颜色温度4100~4500K﹐可观察试样及评级样照)
三、乱翻式起毛起球仪测试试样准备
1、沿经向(纵列)或纬向(横列)的约45度角方向剪取3块边长105mm的正方形的试样﹐且不含同一根纱线。
2、若稀松织物边缘易松散﹐剪取平行于经纱和纬纱的试样﹐把边缘拆纱至少5mm.
3、试样在剪取前可以洗涤或干洗。
4、用粘合剂粘结织物正面边缘﹐宽度不超过3mm﹐晾干至少2小时。
5、试样和软木衬垫在测试前应放在21±1℃﹐65±2%RH的环境下放置4小时以后方可测试。
