圆轨迹起毛起球仪实验操作流程 夹圆轨迹起毛起球仪主要用于测试毛织物、化纤纯棉、混纺、针织、机织物的起毛气球状况，以鉴别产品质量和工艺效果。

测试时织物与尼龙刷及磨料摩擦，或者仅在调湿状态下和磨料摩擦。

圆轨迹起毛起球仪对于纺织品的起毛球实验操作方法并不复杂，具体的实验主要操作步骤如下：
圆轨迹起毛起球仪实验程序
一、试验前的准备：
1、试验前仪器应保持水平，尼龙刷保持清洁。

如果仪器每天使用，每星期至少做清洁工作一次。

用合适的溶剂(如丙酮)清洁刷子，用手刷梳除短绒和用夹子夹去突出的尼龙丝。

2、分别将泡沫塑料垫片、试样和磨料装在试验夹头和磨台上，试样必须正面朝外。

二、 按表1调节试样夹头加压重量及摩擦转数，其他织物可以参照表中所述类似织物或另行选订试验参数和磨料，进行试验。

样品类型 压力，cN 起毛次数 起球次数
化纤丝针织物 590 150 150
化纤梭织物 590 50 50
军需服(精梳混纺) 490 30 50
精梳毛织物 780 0 600
粗梳毛织物 490 0 50
三、取下试样，在评级箱内，根据试样上的球粒大小、密度、形态对比相应标准样照，以最邻近的0.5级评定每块试样的起球等级。

当试样正面起球状况异常时，视其对外观服用影响的程度综合评定并加以说。

起毛起球评级仪技术参数
产品概念：
通用起毛起球评级视镜（PAV）适用于所有起球勾丝测试评级标准，通过将试样与标准图卡在指定光源下进行对照得出评级结果，是马丁代尔起球测试、ICI起球测试、ICI勾丝测试、乱翻式起球测试、圆轨迹法起毛起球测试等的辅助评级工具。

广泛应用于纺织品及服装产业，符合大多数起毛起球测试标准。

应用范围：
1、是马丁代尔起球测试、ICI起球测试、ICI勾丝测试、乱翻式起球测试、圆轨迹法起毛起球测试等的辅助评级工具；
2、广泛应用于纺织品及服装产业，符合大多数起毛起球测试标准。

特别挑选的电子镇流器和白色反光镜优化观察，并提供一致性极高的观察条件。

品牌：Verivide
产品编号：PAV
起毛起球评级箱是专用于起毛起球测试结果评级，适用于所有起球勾丝测试评级标准，将试样与标准图卡在制定光源下进行对照得出评级结果。

适用于，马丁代尔起球测试,ICI起球测试.ICI勾丝测试,乱翻式起球测试,圆轨迹法起毛起球测试等。

符合AATCC、ISO、JIS等各国标准。

符合标准：
BS 5811；BS EN ISO 12945；ASTM D 3512；ASTM D 4970；ASTM D 5362 ；IWSTM 152；Next TM
19/26；
特点:
特别挑选的电子镇流器和白色反光镜优化观察，并提供一致性极高的观察条件。

技术参数：。

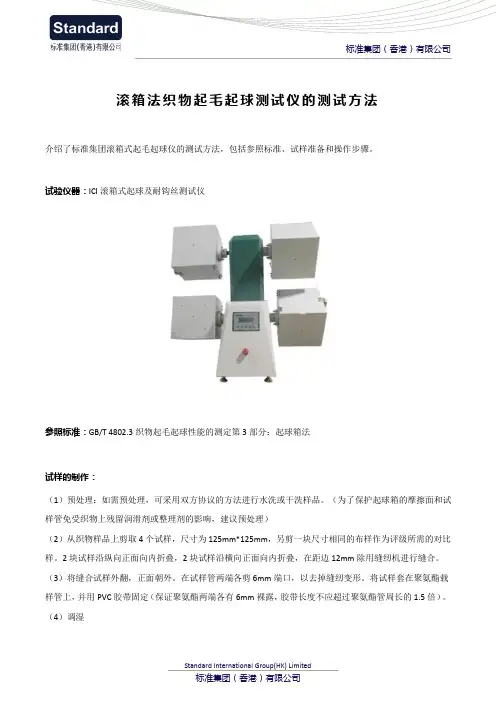

滚箱法织物起毛起球测试仪的测试方法
介绍了标准集团滚箱式起毛起球仪的测试方法，包括参照标准、试样准备和操作步骤。

试验仪器：ICI滚箱式起球及耐钩丝测试仪
参照标准：GB/T 4802.3织物起毛起球性能的测定第3部分：起球箱法
试样的制作：
（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。

（为了保护起球箱的摩擦面和试样管免受织物上残留润滑剂或整理剂的影响，建议预处理）
（2）从织物样品上剪取4个试样，尺寸为125mm*125mm，另剪一块尺寸相同的布样作为评级所需的对比样。

2块试样沿纵向正面向内折叠，2块试样沿横向正面向内折叠，在距边12mm除用缝纫机进行缝合。

（3）将缝合试样外翻，正面朝外。

在试样管两端各剪6mm端口，以去掉缝纫变形。

将试样套在聚氨酯载样管上，并用PVC胶带固定（保证聚氨酯两端各有6mm裸露，胶带长度不应超过聚氨酯管周长的1.5倍）。

（4）调湿
试验步骤：
（1）清洁起球箱
（2）将4个套好的栽样管放进箱内，牢固地关上箱盖，将计数器拨到所需转动次数。

（3）预置转动数。

协议次数。

无协议情况下，粗纺织物翻转7200转，精仿织物翻转14400转。

（4）启动起球箱，试验完毕后，取出试样，出去缝线，进行试样评级。

起毛起球测试仪标准起毛起球测试仪是用于测试纺织品、服装等材料表面起毛起球情况的专用仪器。

其测试结果直接关系到产品的质量和使用效果，因此对起毛起球测试仪的标准要求非常严格。

本文将对起毛起球测试仪的标准进行详细介绍，以便相关人员在使用和生产过程中能够遵循标准要求，保证产品质量。

首先，起毛起球测试仪的外观和结构应符合国家相关标准，包括外壳材料、尺寸、重量等方面的要求。

同时，仪器的操作界面、按键布局、显示屏等设计也需要考虑人机工程学原理，确保操作便捷、直观。

其次，起毛起球测试仪的测试原理和方法应符合国际标准，确保测试结果的准确性和可靠性。

测试仪器应能够根据不同材料的特性，选择合适的测试方法，并能够进行多次重复测试，以验证结果的一致性。

此外，起毛起球测试仪的性能指标也是关键的标准之一。

包括但不限于测试速度、测试压力、测试面积等参数的准确性和稳定性。

测试仪器在长时间使用后，性能是否能够保持稳定也是需要考虑的因素之一。

在使用起毛起球测试仪进行测试时，操作人员的技能和经验也是影响测试结果的重要因素。

因此，起毛起球测试仪的标准还应包括对操作人员的培训要求，确保其能够熟练操作仪器并正确理解测试结果。

最后，起毛起球测试仪的维护和保养也是标准的重要内容。

包括仪器的定期维护、校准和保养要求，以及对仪器故障的处理和维修方法等内容。

只有在保证仪器处于良好状态时，测试结果才能够真实可靠。

总之，起毛起球测试仪的标准涉及到仪器本身的设计、性能、操作和维护等方方面面，对于保证测试结果的准确性和可靠性至关重要。

相关人员在生产和使用过程中，务必严格遵守相关标准要求，确保产品质量和用户体验。

圆轨迹法织物起毛起球测试标准和方法解析一、原理按规定方法和试验参数﹐利用尼龙刷和磨料或单用磨料﹐使织物摩擦起毛起球。

然后在规定光照条件下﹐将起球后的试样对比标准样照﹐评定起球等级。

二、装置1、圆轨迹起球仪﹕试样夹头与磨台质点相对运动的轻轨迹为圆﹐相对运动速度为60±1r/min﹐试样夹环内径90±0.5mm﹐夹头能对试样施加表1所列的压力﹐夹头压力可调﹐压力误差为±1%。

仪器装有自停开关。

5.2.磨料﹕2、尼龙刷﹕尼龙丝直径0.3mm;尼龙丝的刚性必须均匀一致﹐植丝孔径4.5mm﹐每孔尼龙丝150根﹐孔距7mm﹔刷面要求平整﹐刷上装有调节板﹐可调节尼龙丝的有效高度﹐从而控制尼龙刷的起毛效果(见附录A)。

3、磨料织物﹕2201全毛华达呢﹐19.6tex X 2,捻度Z 625-S 700,密度﹕445根/10cm X 244根/10cm﹐平方米重量﹕305g/m2,2/2斜织。

4、泡沫塑料垫片﹐重约270g/m2,厚度约8mm﹐试样垫片直径约105mm。

5、裁样用具﹕裁样器﹐可裁取直径为113±0.5mm的试样。

也可用模板﹑笔﹑剪刀剪取试样。

6、标准样照﹕针织物﹑毛织物各有不同标准样照﹐样照为五级制。

5级稍发毛无起球4级发毛轻微起球3级中等起球2级稍严重起球1级严重起球7、评级箱﹕提供照明以对比试样和样照起球等级的设备。

上方装有3.0W日光灯2支﹐内四周衬以黑板﹐试样板角度可调节﹐日光灯到试样板垂直距离为30cm。

三、试样1、将样品在试验用标准大气下暴露24h以上。

2、在距织物布边10cm以上部位随机剪取试样五块﹐试样上不得有影响试验结果的疵点。

四、程序1、试验前的准备2、试验前仪器应保持水平﹐尼龙刷保持清洁。

如果仪器每天使用﹐每星期至少做清洁工作一次。

用合适的溶剂(如丙酮)清洁刷子﹐用手刷梳除短绒和用夹子夹去突出的尼龙丝。

3、分别将泡沫塑料垫片﹑试样和磨料装在试验夹头和磨台上﹐试样必须正面朝外。

织物起毛起球仪测试标准在现实生活中，经常会遇到服装产品穿着及护理过程中出现的起毛起球现象，严重影响服装外观，由此引发的消费者投诉、退货，不但给消费者造成了麻烦，也影响了商家的信誉。

起毛起球是在服装质量中的投诉比例非常高的项目，不同的消费者对起毛起球的可接受程度有不同的理解，同样的服装被不同的人穿也会产生明显不同的起毛起球效果，甚至一些起毛起球指标合格的产品也会出现严重的起毛起球现象，不但消费者烦恼，服装厂商也困惑，起毛起球这个普通的检测项目却成为服装质量控制的难题。

一、起毛起球形成服装的起毛起球是指服装在穿着时受到机械摩擦作用，纤维露出织物表面形成起毛，继续摩擦后，纤维缠结继而成球的现象。

起毛起球是一项动态性能，起球速度经常随着穿着时间变化而变化。

影响起毛起球的因素很多，包括纤维种类、纤维细度、纱线捻度、组织结构、面料风格、整理工艺、穿着习惯等等。

由于影响起毛起球的多因素性，目前还没有一个统一的检测方法能准确反应出不同面料在使用过程中的起球倾向性，此外，服装面料起毛起球性能又和手感、穿着舒适度等存在一定的矛盾，很多时候为了追求手感、舒适而牺牲起毛起球性能，这些都为服装的起毛起球质量控制带来难度。

二、起毛起球标准目前常用的起毛起球检测方法包括圆轨迹法、起球箱法、马丁代尔法、随机翻滚法。

这四种方法分别采用不同的设备，按照不同的原理，有针对性的对不同面料的起毛起球性能进行测试，涉及的检测方法标准、原理、应用范围见表1。

三、产品标准产品标准是指对某类产品结构、规格、质量和检验方法所做的技术规定。

对于服装产品来说，中国制定的国家及行业层面的产品标准最多，几乎包含常用的各类服装，而欧美日等发达国家则很少，或几乎没有，都是各买家或商家制定的符合自身要求的企业标准。

另外还有一些知名组织机构，如国际羊毛局（IWS）、美国材料与实验协会（ASTM）等，也会制定一些服装及面料方面的产品标准，但同他们制定的方法标准来比较，产品标准比例很小。

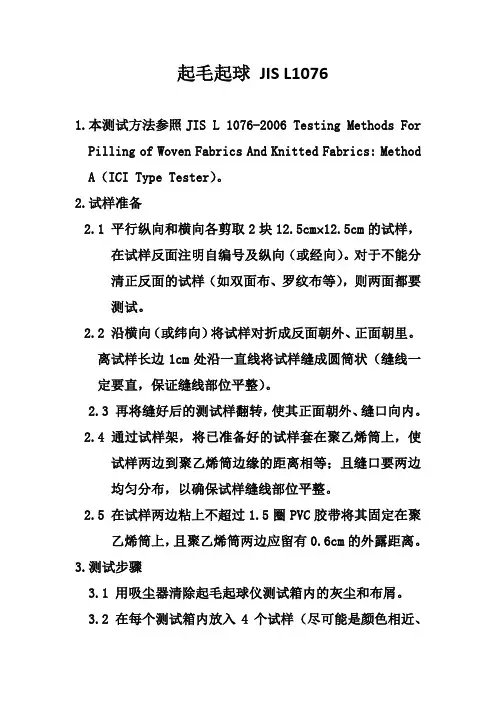

起毛起球JIS L10761.本测试方法参照JIS L 1076-2006 Testing Methods ForPilling of Woven Fabrics And Knitted Fabrics: Method A（ICI Type Tester）。

2.试样准备2.1 平行纵向和横向各剪取2块12.5cm 12.5cm的试样，在试样反面注明自编号及纵向（或经向）。

对于不能分清正反面的试样（如双面布、罗纹布等），则两面都要测试。

2.2 沿横向（或纬向）将试样对折成反面朝外、正面朝里。

离试样长边1cm处沿一直线将试样缝成圆筒状（缝线一定要直，保证缝线部位平整）。

2.3 再将缝好后的测试样翻转，使其正面朝外、缝口向内。

2.4 通过试样架，将已准备好的试样套在聚乙烯筒上，使试样两边到聚乙烯筒边缘的距离相等；且缝口要两边均匀分布，以确保试样缝线部位平整。

2.5 在试样两边粘上不超过1.5圈PVC胶带将其固定在聚乙烯筒上，且聚乙烯筒两边应留有0.6cm的外露距离。

3.测试步骤3.1 用吸尘器清除起毛起球仪测试箱内的灰尘和布屑。

3.2 在每个测试箱内放入4个试样（尽可能是颜色相近、相同组织的试样）。

3.3 设定测试所要求的转数（针织布一般为18000转即5小时、梭织布一般为36000转即10小时），然后将上次测试记录清零并开动机器。

3.4 完成所设定的测试转数后，机器自动停止。

3.5 取出试样并沿缝线剪开。

4.评分4.1 将取出的试样放在指定的灯箱下，对照JIS起毛起球标准图样进行评级。

4.2按以下方式报告平均值（修约至0或5），如：1.00-1.24修约至1.0，1.25-1.74修约至1.5，1.75-1.99修约至2.0。

5.安全及注意事项5.1 使用仪器前必须阅读仪器操作规程指导书。

5.2 仪器工作时其四个测试箱是外露转动的，在其运转过程中应尽量避免靠近，以免撞伤。

5.3 因部分客户要求的测试转数不同，设定的转数亦不同。

起毛起球测试仪的实验方法纺织品起毛起球测试仪测试方法目前有三种，分别为箱式起毛起球测试方法和乱翻式起毛起球测试方法以及马丁代尔测试方法。

一、起毛起球测试仪测试方法1、起球箱式Orbitor/516型它相当于ICI起毛起球测试仪和国内的箱式起毛起球测试仪。

通常为两箱或四箱，转速可分别调为：25，30，40，55和60r/min五档。

2、乱翻式Impulse/616型此型相当于国内乱翻式起毛起球测试仪，其内空气压力为200-800 KPa。

此仪器为AATCC开发并拥有专利权的标准试验机。

织物在圆筒内翻滚，无规则摩擦产生起毛起球现象，适用于梭织和针织物。

该测试仪备有计时器及可加气装置，以防织物在测试时紧贴筒壁而影响效果。

3、马丁代尔Nu—Martindale/404型此型相当于国内的马丁代尔耐磨仪，并作了一定改进，该仪器集测试摩擦及起球两个功能，但两种测试不可同时进行，作为独立单元存在，在操作起球测试时，压力通过砝码施压，针织布为2.5cN/cm，梭织布6.5cN/cm。

二、起毛起球测试仪实验操作测试方法基本上所有的评价起球性能的测试方法都是在一定的时间里对织物表面进行摩擦，然后评价起球程度以下为几种测量起毛起球性能的方法：随机翻滚毛球测试法；箱式起毛起球法；弹性衬垫法；马丁代尔起毛起球及耐磨法；毛刷海绵型耐磨试验法；加速型耐磨试验法；充气模式耐磨试验法；外观保持性试验法；往复式试验法；HATRA起球测试法。

目前国内的实验室及工厂主要用随机翻滚毛球测试仪、箱式起毛起球仪、马丁代尔起毛起球和圆轨迹起球仪法。

1、随机翻滚起球仪法织物试样在装有搅拌棒的圆筒内翻滚，与另一试样或与圆筒壁摩擦，产生起毛起球现象。

织物的运动方式是随机、无规则的，织物表面受到的外来压力很大。

由于织物试样有时会被卡在搅拌棒后面，这种起球测试可重复性较差。

2、箱式起毛起球法将织物试样套在橡胶试样管上，放进衬有橡胶软木的方形木箱内，在转动的木箱内翻滚，使试样起球。

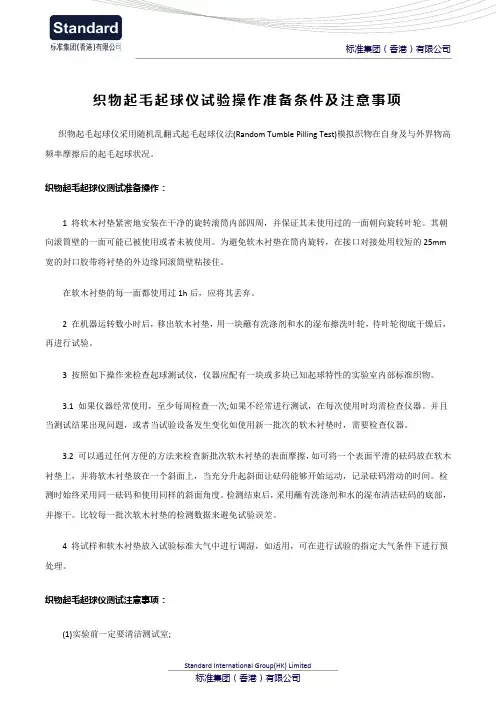

织物起毛起球仪试验操作准备条件及注意事项织物起毛起球仪采用随机乱翻式起毛起球仪法(Random Tumble Pilling Test)模拟织物在自身及与外界物高频率摩擦后的起毛起球状况。

织物起毛起球仪测试准备操作：1 将软木衬垫紧密地安装在干净的旋转滚筒内部四周，并保证其未使用过的一面朝向旋转叶轮。

其朝向滚筒壁的一面可能已被使用或者未被使用。

为避免软木衬垫在筒内旋转，在接口对接处用较短的25mm 宽的封口胶带将衬垫的外边缘同滚筒壁粘接住。

在软木衬垫的每一面都使用过1h后，应将其丢弃。

2 在机器运转数小时后，移出软木衬垫，用一块蘸有洗涤剂和水的湿布擦洗叶轮，待叶轮彻底干燥后，再进行试验。

3 按照如下操作来检查起球测试仪，仪器应配有一块或多块已知起球特性的实验室内部标准织物。

3.1 如果仪器经常使用，至少每周检查一次;如果不经常进行测试，在每次使用时均需检查仪器。

并且当测试结果出现问题，或者当试验设备发生变化如使用新一批次的软木衬垫时，需要检查仪器。

3.2 可以通过任何方便的方法来检查新批次软木衬垫的表面摩擦，如可将一个表面平滑的砝码放在软木衬垫上，并将软木衬垫放在一个斜面上，当充分升起斜面让砝码能够开始运动，记录砝码滑动的时间。

检测时始终采用同一砝码和使用同样的斜面角度。

检测结束后，采用蘸有洗涤剂和水的湿布清洁砝码的底部，并擦干。

比较每一批次软木衬垫的检测数据来避免试验误差。

4 将试样和软木衬垫放入试验标准大气中进行调湿，如适用，可在进行试验的指定大气条件下进行预处理。

织物起毛起球仪测试注意事项：(1)实验前一定要清洁测试室;(2)经常用清洁液或水清洁叶轮片;(3)样品菱形取样(即试样须与经纬向或纵横向成45度角)，四周封边，若用粘合剂封边，需干燥2小时后测试;(4)软木衬垫每面只能使用1小时，用后需更换;(5)试验过程中要不断观察试样的状态，当试样被叶轮卡住时，应停止测试移出试样，并将叶轮片清洗干净，待叶轮干燥后，继续试验;(6)灰棉纤维的作用是与试样表面的纤维纠结成球，使起球的结果更加容易观测，如果实验完毕后，球集中在试样的某一部分，可能与原料有关，需注明。
