<經緯儀操作手冊>
準備
1) 需準備的物品
經緯儀本體、經緯儀三腳架、捲尺、膠帶、腳架、一公尺直尺、水平尺等。
2) 現場確認
在無塵室的牆壁、柱子等,確認是否有固定高度基準。
3) 位置確認
經緯儀設置位置需考慮機台的搬入順序、機台・經緯儀設置場所的寬度等。
設置地點依據, 可確實看見水平尺放置基準點(四角)時的位置。
(無論機台上下流、操作、反操作側)
(參照圖10.11)
各部名稱
<圖 2>
<圖 1>
<圖 3>
三腳架裝置
① 為了讓三腳架難以上下左右移動,需在高架地板上(三腳架和地板的接觸面)貼上膠帶。
② 打開三個腳,各自伸展到適當長度固定。
③ 一邊確認腳頭上部的圓型氣泡管,一邊調整腳的長度至水平。
(參照圖8)
<圖 8>脚頭
対物レンズ
ズーム接眼レン
整準ネジ反射板調
傾斜微動
円形気泡管
傾斜微動ネ
ジ
三腳架裝置本體及調整
① 將本體放在三腳架上頭,從下側旋轉中心固定螺絲,讓腳架與本體固定。
② 將傾斜微動螺絲的記號調整與指標線相合。 (參照圖2)
③ 從鏡頭窺視氣泡觀測窗的氣泡像,並調轉「反射板調節旋鈕」直到影像最明亮為止。
(參照圖1及 圖9)
④ 在本機任意選擇二個「整準螺絲」使此二點連成一直線,此二個「整準螺絲」互以反方向轉動, 讓「圓型氣泡管」裡的泡泡,移至中心位置。
(參照圖4及圖7)
トランシット
円型気泡管。
经纬仪使用方法
经纬仪使用方法
介绍:
经纬仪是一种用于测量地球表面上一点的经度和纬度的仪器。
本文将介绍如何正确使用经纬仪进行测量和记录结果。
1:准备工作:
1.1 确保经纬仪的电源充足,并检查仪器是否正常工作。
1.2 确保测量区域没有遮挡物,以确保获得准确的数据。
1.3 确保仪器底座水平放置,并使用水平仪来校准。
1.4 确保熟悉经纬仪的操作界面和按钮功能。
2:开始测量:
2.1 打开经纬仪的电源,等待仪器启动完成。
2.2 将仪器对准所要测量的目标地点,并通过观察镜头上的准星找到目标。
2.3 确保仪器稳定后,“测量”按钮开始记录测量数据。
2.4 在记录数据之前,可以使用仪器提供的放大功能来精确对准目标。
3:测量结果的记录和保存:
3.1 在测量完成后,经纬仪会自动显示测量结果。
3.2 将测量结果记录在测量纸上,包括经度和纬度的数值。
3.3 可以使用仪器提供的传输功能,将测量结果传输到电
脑或移动设备上保存。
4:使用附件:
4.1 本文涉及的附件包括:
- 经纬仪使用手册
- 测量纸
- 电池和充电器
法律名词及注释:
- 经度:地理上用于测量地球表面东西方方向的角度。
通常用
度(°)来表示。
- 纬度:地理上用于测量地球表面南北方向的角度。
通常用度(°)来表示。
本文所涉及的法律名词及注释仅为了帮助读者理解文档内容,
不构成法律意见或解释。

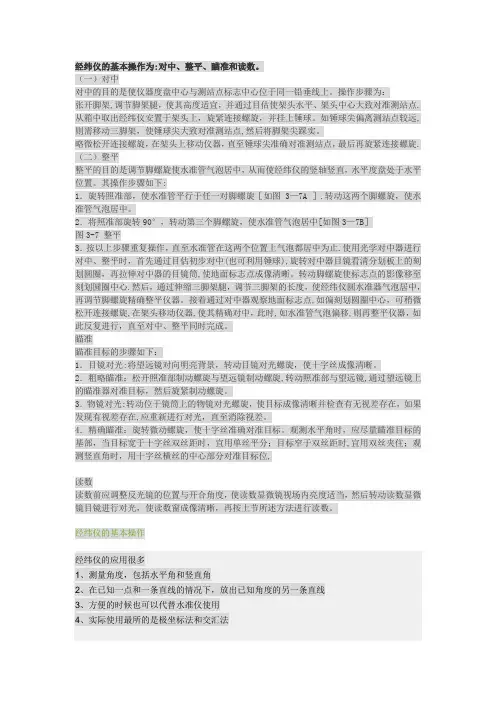

经纬仪的基本操作为:对中、整平、瞄准和读数。
(一)对中对中的目的是使仪器度盘中心与测站点标志中心位于同一铅垂线上。
操作步骤为:张开脚架,调节脚架腿,使其高度适宜,并通过目估使架头水平、架头中心大致对准测站点. 从箱中取出经纬仪安置于架头上,旋紧连接螺旋,并挂上锤球。
如锤球尖偏离测站点较远,则需移动三脚架,使锤球尖大致对准测站点,然后将脚架尖踩实。
略微松开连接螺旋,在架头上移动仪器,直至锤球尖准确对准测站点,最后再旋紧连接螺旋. (二)整平整平的目的是调节脚螺旋使水准管气泡居中,从而使经纬仪的竖轴竖直,水平度盘处于水平位置。
其操作步骤如下:1.旋转照准部,使水准管平行于任一对脚螺旋[如图 3—7A ].转动这两个脚螺旋,使水准管气泡居中。
2.将照准部旋转90°,转动第三个脚螺旋,使水准管气泡居中[如图3—7B]图3-7 整平3.按以上步骤重复操作,直至水准管在这两个位置上气泡都居中为止.使用光学对中器进行对中、整平时,首先通过目估初步对中(也可利用锤球),旋转对中器目镜看清分划板上的刻划圆圈,再拉伸对中器的目镜筒,使地面标志点成像清晰。
转动脚螺旋使标志点的影像移至刻划圆圈中心.然后,通过伸缩三脚架腿,调节三脚架的长度,使经纬仪圆水准器气泡居中,再调节脚螺旋精确整平仪器。
接着通过对中器观察地面标志点,如偏刻划圆圈中心,可稍微松开连接螺旋,在架头移动仪器,使其精确对中,此时,如水准管气泡偏移,则再整平仪器,如此反复进行,直至对中、整平同时完成。
瞄准瞄准目标的步骤如下:1.目镜对光:将望远镜对向明亮背景,转动目镜对光螺旋,使十字丝成像清晰。
2.粗略瞄准:松开照准部制动螺旋与望远镜制动螺旋,转动照准部与望远镜,通过望远镜上的瞄准器对准目标,然后旋紧制动螺旋。
3.物镜对光:转动位于镜筒上的物镜对光螺旋,使目标成像清晰并检查有无视差存在,如果发现有视差存在,应重新进行对光,直至消除视差。
4.精确瞄准:旋转微动螺旋,使十字丝准确对准目标。

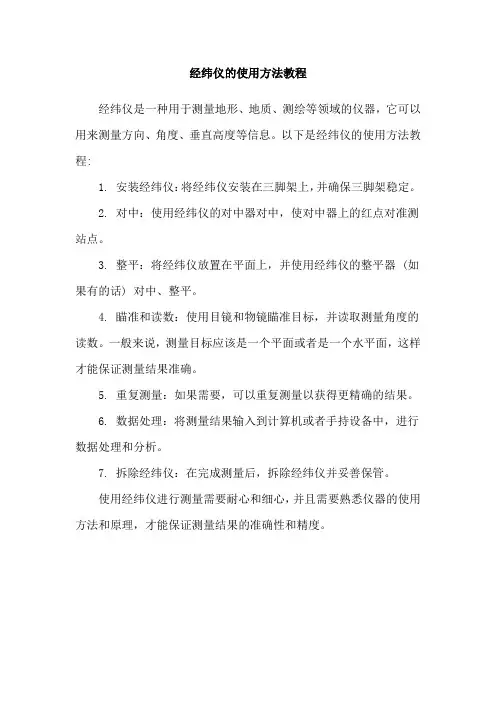

经纬仪的使用方法教程
经纬仪是一种用于测量地形、地质、测绘等领域的仪器,它可以用来测量方向、角度、垂直高度等信息。
以下是经纬仪的使用方法教程:
1. 安装经纬仪:将经纬仪安装在三脚架上,并确保三脚架稳定。
2. 对中:使用经纬仪的对中器对中,使对中器上的红点对准测站点。
3. 整平:将经纬仪放置在平面上,并使用经纬仪的整平器 (如果有的话) 对中、整平。
4. 瞄准和读数:使用目镜和物镜瞄准目标,并读取测量角度的读数。
一般来说,测量目标应该是一个平面或者是一个水平面,这样才能保证测量结果准确。
5. 重复测量:如果需要,可以重复测量以获得更精确的结果。
6. 数据处理:将测量结果输入到计算机或者手持设备中,进行数据处理和分析。
7. 拆除经纬仪:在完成测量后,拆除经纬仪并妥善保管。
使用经纬仪进行测量需要耐心和细心,并且需要熟悉仪器的使用方法和原理,才能保证测量结果的准确性和精度。
经纬仪的用法1、HR—右旋(顺时针)水平角,HL—左旋(逆时针)水平角。
2、经纬仪的操作步骤(光学对中法)1 、架设仪器:将经纬仪放置在架头上,使架头大致水平,旋紧连接螺旋。
2 、对中:目的是使仪器中心与测站点位于同一铅垂线上。
可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。
3 、整平:目的是使仪器竖轴铅垂,水平度盘水平。
根据水平角的定义,是两条方向线的夹角在水平面上的投影,所以水平度盘一定要水平。
粗平:伸缩脚架腿,使圆水准气泡居中。
检查并精确对中:检查对中标志是否偏离地面点。
如果偏离了,旋松三角架上的连接螺旋,平移仪器基座使对中标志准确对准测站点的中心,拧紧连接螺旋。
精平:旋转脚螺旋,使管水准气泡居中。
4 、瞄准与读数:①目镜对光:目镜调焦使十字丝清晰。
②瞄准和物镜对光:粗瞄目标,物镜调焦使目标清晰。
注意消除视差。
精瞄目标。
③读数:调整照明反光镜,使读数窗亮度适中,旋转读数显微镜的目镜使刻划线清晰,然后读数。
现在很多都是使用全站仪,全站仪的使用(以拓普康全站仪为例进行介绍)介绍:(1)测量前的准备工作1)电池的安装(注意:测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮,取出电池。
2)仪器的安置。
①在实验场地上选择一点,作为测站,另外两点作为观测点。
②将全站仪安置于点,对中、整平。
③在两点分别安置棱镜。
3)竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。
随即听见一声鸣响,并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。
随即一声鸣响,同时显示水平角。
至此,竖直度盘和水平度盘指标已设置完毕。
注意:每当打开仪器电源时,必须重新设置和的指标。
4)调焦与照准目标。
操作步骤与一般经纬仪相同,注意消除视差。

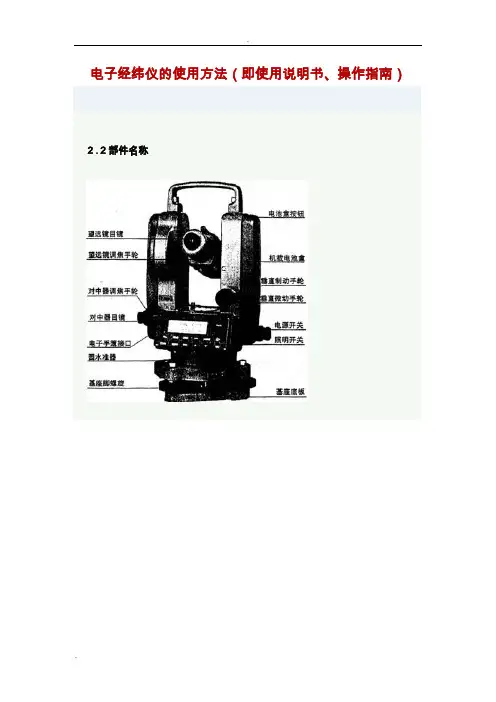

电子经纬仪的使用方法(即使用说明书、操作指南)2.2部件名称2.5 仪器与基座的装卸拆卸如有需要,仪器可以从三角基座上卸下,先用螺丝刀松开基座锁定扭固定螺丝,然后逆时针转动基座锁定扭约180°,即可使仪器与基座分离。
安装将仪器的定向凸出标记与基座定向凹槽对齐,把仪器上的三个固定脚对应放入基座的孔中,使仪器装在三个基座上,顺时针转动基座锁定扭约180°使仪器与基座锁定,再用螺丝刀将基座锁定扭固定螺丝旋紧。
四、初始设置五、测量准备5.1仪器的安置、对中和整平安置三脚架和仪器⑴选择坚固地面放置脚架之三脚,架设脚架头至适当高度,以方便观测操作。
⑵将垂球挂在三脚架的挂钩上,使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心,然后将脚尖插入地面使其稳固。
⑶检查脚架各固定螺丝固紧后,将仪器置于脚架头上并用中心联接螺丝联结固定。
使用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。
通过对中器目镜观察,调整目镜环,使对中分划标记清晰。
⑵调整对中器的调焦手轮,直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。
⑶松开脚架中心螺丝(松至仪器能移动即可),通过光学对中器观察地面标志,小心地平移仪器(勿旋转),直到对中十字丝(或圆点)中心与地面标志中心重合。
⑷再调整脚螺旋,使圆水准器的气泡居中。
⑸再通过光学对中器,观察在面标志中心是否与对中器中心重合,否则重复(3)和(4)操作,直至重合为止。
⑹确认仪器对中后,将中心螺丝旋紧固定好仪器。
●仪器对中后不要再碰三脚架的三个脚,以免破坏其位置。
当光亮度不足难以看清十字丝时,按照明键()照明。
8.1 长水准器检验方法见本书“5.1用长水准确性器整平仪器”一节。
校正⑴在检验的(4)位置,若长水准器的气泡偏离了中心,先用与长水准器平行的脚螺进行调整,使气泡向中心移近一半的偏离量。
⑵剩余的一半用校正针对水准器校正螺丝进行调整。
⑶将仪器旋转180o,检查气泡是否居中。

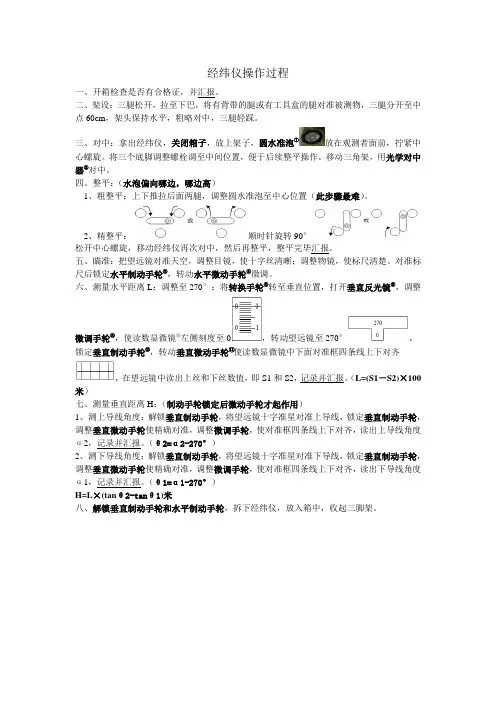

经纬仪操作过程一、开箱检查是否有合格证,并汇报。
二、架设:三腿松开,拉至下巴,将有背带的腿或有工具盒的腿对准被测物,三腿分开至中点60cm,架头保持水平,粗略对中,三腿轻踩。
三、对中:拿出经纬仪,关闭箱子,放上架子,圆水准泡①放在观测者面前,拧紧中心螺旋。
将三个底脚调整螺栓调至中间位置,便于后续整平操作。
移动三角架,用光学对中器②对中。
四、整平:(水泡偏向哪边,哪边高)1、粗整平:上下推拉后面两腿,调整圆水准泡至中心位置(此步骤最难)。
2、精整平:顺时针旋转90°松开中心螺旋,移动经纬仪再次对中,然后再整平,整平完毕汇报。
五、瞄准:把望远镜对准天空,调整目镜,使十字丝清晰;调整物镜,使标尺清楚。
对准标尺后锁定水平制动手轮③,转动水平微动手轮④微调。
六、测量水平距离L:调整至270°:将转换手轮⑤转至垂直位置,打开垂直反光镜⑥,调整微调手轮⑧,使读数显微镜⑨左侧刻度至0,转动望远镜至270°,锁定垂直制动手轮⑩,转动垂直微动手轮⑪使读数显微镜中下面对准框四条线上下对齐,在望远镜中读出上丝和下丝数值,即S1和S2,记录并汇报。
(L=(S1-S2)×100米)七、测量垂直距离H:(制动手轮锁定后微动手轮才起作用)1、测上导线角度:解锁垂直制动手轮,将望远镜十字准星对准上导线,锁定垂直制动手轮,调整垂直微动手轮使精确对准,调整微调手轮,使对准框四条线上下对齐,读出上导线角度α2,记录并汇报。
(θ2=α2-270°)2、测下导线角度:解锁垂直制动手轮,将望远镜十字准星对准下导线,锁定垂直制动手轮,调整垂直微动手轮使精确对准,调整微调手轮,使对准框四条线上下对齐,读出下导线角度α1,记录并汇报。
(θ1=α1-270°)H=L×(tanθ2-tanθ1)米八、解锁垂直制动手轮和水平制动手轮,拆下经纬仪,放入箱中,收起三脚架。
光学对中器②微调手轮⑧ 转换手轮⑤望远镜读数显微镜⑨ 垂直反光镜⑥水平反光镜⑦垂直制动手轮⑩垂直微动手轮⑪水平微动手轮④圆水准泡①水平制动手轮③ 垂直反光镜⑥ 水平反光镜⑦水平微动手轮④水平水准泡。

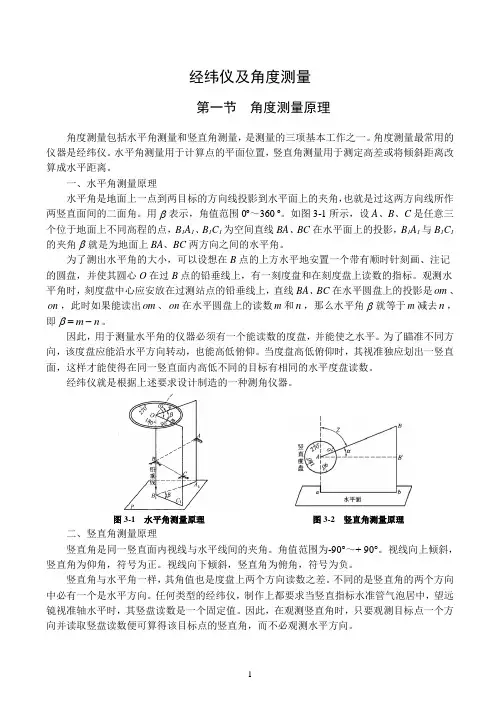

经纬仪及角度测量第一节 角度测量原理角度测量包括水平角测量和竖直角测量,是测量的三项基本工作之一。
角度测量最常用的仪器是经纬仪。
水平角测量用于计算点的平面位置,竖直角测量用于测定高差或将倾斜距离改算成水平距离。
一、水平角测量原理水平角是地面上一点到两目标的方向线投影到水平面上的夹角,也就是过这两方向线所作两竖直面间的二面角。
用β表示,角值范围0º~360 º。
如图3-1所示,设A 、B 、C 是任意三个位于地面上不同高程的点,B 1A 1、B 1C 1为空间直线BA 、BC 在水平面上的投影,B 1A 1与B 1C 1的夹角β就是为地面上BA 、BC 两方向之间的水平角。
为了测出水平角的大小,可以设想在B 点的上方水平地安置一个带有顺时针刻画、注记的圆盘,并使其圆心O 在过B 点的铅垂线上,有一刻度盘和在刻度盘上读数的指标。
观测水平角时,刻度盘中心应安放在过测站点的铅垂线上,直线BA 、BC 在水平圆盘上的投影是om 、on ,此时如果能读出om 、on 在水平圆盘上的读数m 和n ,那么水平角β就等于m 减去n ,即n m -=β。
因此,用于测量水平角的仪器必须有一个能读数的度盘,并能使之水平。
为了瞄准不同方向,该度盘应能沿水平方向转动,也能高低俯仰。
当度盘高低俯仰时,其视准独应划出一竖直面,这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。
经纬仪就是根据上述要求设计制造的一种测角仪器。
图3-1 水平角测量原理 图3-2 竖直角测量原理 二、竖直角测量原理竖直角是同一竖直面内视线与水平线间的夹角。
角值范围为-90°~+ 90°。
视线向上倾斜,竖直角为仰角,符号为正。
视线向下倾斜,竖直角为俯角,符号为负。
竖直角与水平角一样,其角值也是度盘上两个方向读数之差。
不同的是竖直角的两个方向中必有一个是水平方向。
任何类型的经纬仪,制作上都要求当竖直指标水准管气泡居中,望远镜视准轴水平时,其竖盘读数是一个固定值。
普通J6光学经纬仪操作指南一. 分项操作(一).设置测站1.对中如图1,打开三脚架,使架头大致水平架设于地面上,架设高度与观测者高度适宜,架头中心与地面标志中心应大致在一铅垂线上。
打开仪器箱,取出仪器放在架头上,并立即用中心螺旋将仪器旋紧牢固。
两只手各握一支架腿稍离开地面进行推拉或左右移动,同时一只眼睛观察光学对中器,当地面标志中心影像大至落在光学对中器中心时移动停止,然后将架腿踏实,再用脚螺旋进行精确对中。
图12.整平1).粗平:粗平就是使圆水准气泡居中。
先观察圆气泡偏离的方向,然后松开圆气泡偏离较大一方的脚架连接螺旋,并升降该脚架使圆气泡向居中方向移动,若不能使气泡居中,则轮流升降三个脚架(如果需要),直至圆气泡基本居中为止。
2).精平:精平就是使管水准气泡居中。
如图2(a),首先使管水准气泡平行于任意两个脚螺旋1、2,调整该两个脚螺旋使气泡居中,然后将照准部旋转90度,如图2(b),若管水准气泡不居中,则调整第三个脚螺旋3使其居中,反复进行,直至气泡在任意方向都居中为止。
图2最后需检查一下对中情况,若对中有偏移,则把中心螺旋打开,使仪器在架头面上慢慢移动重新对中,此时若精平稍有破坏,则再次精平。
(二).瞄准1).粗瞄:松开水平制动螺旋和垂直制动螺旋,转动照准部,眼睛从望远镜上方观察目标,当准星、照门、目标三点成一条线时,立即旋紧两个制动螺旋。
2).精瞄:眼睛从目镜处观察目标,若目标和十字丝不清楚,则进行物镜调焦和目镜调焦使目标和十字丝都清晰,然后用水平微动螺旋和垂直微动螺旋精确瞄准目标,并注意消除视差。
(三).读数读数时,先调节读数显微镜目镜,使度盘分划线和分微尺分划线的影象清晰,然后,先以分微尺的0º刻划线为指标线,在度盘分划上读取整度数,再以度盘刻划线为指标线,在分微尺上读取分值、估读秒值到1.0',即"6,二者相加即得度盘读数。
图3中水平度盘读数为56º57′18″,竖直度盘读数为97º17′24″。
电子经纬仪操作步骤经纬仪是测量工作中的主要测角仪器,由照准部、度盘、基座等部分组成;经纬仪根据度盘刻度和读数方式的不同,分为游标经纬仪,光学经纬仪和电子经纬仪;目前我国较为普遍使用的是电子经纬仪,游标经纬仪和光学经纬仪已逐渐淘汰;下图为经纬仪各部件组成名称:经纬仪的安置:1 、架设仪器:三脚架调成等长并使架头高度与观测者身高适宜,打开三脚架,使架头大致水平,将经纬仪固定在三脚架上,拧紧连接螺旋,置于测站点之上;2 、对中:对中就是使仪器的中心与测站点位于同一铅垂线上;用双手各提一条架脚前后、左右摆动,同时使架头大致保持水平状态,眼观对中标志激光或十字丝交点与测站点重合,同时使架头大致保持水平状态,放稳并踩实架脚;3 、整平:整平的目的是使仪器竖轴铅垂,水平度盘水平;根据水平角的定义,是两条方向线的夹角在水平面上的投影,水平度盘一定要水平;1粗平:伸缩脚架腿,使圆水准气泡居中; 同时检查对中标志是否偏离地面测站点;如果偏离了,旋松三角架上的连接螺旋,平移仪器基座使对中标志精确对准测站点的中心,拧紧连接螺旋并使圆水准气泡居中;2精平:旋转照准部,使其水准管与基座上的任意两只脚螺旋的连线方向平行图a;双手同时相向转动两只脚螺旋,使水准管气泡居中;然后将照准部旋转90°图b,旋转第三只脚螺旋,使气泡居中;如此反复进行,直到水准管在任何方向,气泡均居中为止;4 、瞄准与读数:首先将望远镜对向明亮的背景或天空,旋转目镜使十字丝变清晰;然后旋转照准部和望远镜,通过望远镜上的粗瞄准器大概瞄准目标,并将照准部和望远镜制动螺旋制紧;再旋转照准部和望远镜的微动螺旋照准目标,注意检查并消除视差;最后进行读数;5、水平角测量在建筑工程施工中,经纬仪主要用于水平角测量,下面只简单介绍一下经纬仪测量水平角的基本步骤:如图所示:1安置经纬仪置于o点,精确调平仪器,使经纬仪处于水平角度测量模式,照准第一个目标A,制动;2按置零键,设置A方向的水平度盘读数为0°00′00";3顺时针旋转望远镜,照准第二个目标B,制动;此时显示的水平度盘读数即为两方向间的水平夹角β;竖直角的测量与水平角的测量方法一致,数值也同时显示,若要测量竖直角按上述方法操作,同时读取竖直角即可;全站仪操作步骤全站仪是一种集光、机、电于一体的高技术测量仪器,是集水平角、垂直角、距离、高差测量为一体的测绘仪器系统;它是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统,测量结果能自动显示,并能与外转设备交换住处的多功能测量仪器;因其一次安置仪器就可以完成该测站上全部测量工作,所以称之为全站仪;广泛用于地上大型建筑和地下隧道施工等或变形监测领域;下图为全站仪各部件组成名称:全站仪的安置:1 、架设仪器:三脚架调成等长并使架头高度与观测者身高适宜,打开三脚架,使架头大致水平,将全站仪固定在三脚架上,拧紧连接螺旋,置于测站点之上;2 、对中:对中就是使仪器的中心与测站点位于同一铅垂线上;用双手各提一条架脚前后、左右摆动,同时使架头大致保持水平状态,眼观对中标志激光或十字丝交点与测站点重合,同时使架头大致保持水平状态,放稳并踩实架脚;3 、整平:整平的目的是使仪器竖轴铅垂,水平度盘水平;根据水平角的定义,是两条方向线的夹角在水平面上的投影,水平度盘一定要水平;1粗平:伸缩脚架腿,使圆水准气泡居中; 同时检查对中标志是否偏离地面测站点;如果偏离了,旋松三角架上的连接螺旋,平移仪器基座使对中标志精确对准测站点的中心,拧紧连接螺旋并使圆水准气泡居中;2精平:旋转照准部,使其水准管与基座上的任意两只脚螺旋的连线方向平行图a;双手同时相向转动两只脚螺旋,使水准管气泡居中;然后将照准部旋转90°图b,旋转第三只脚螺旋,使气泡居中;如此反复进行,直到水准管在任何方向,气泡均居中为止;4 、瞄准与读数:首先将望远镜对向明亮的背景或天空,旋转目镜使十字丝变清晰;然后旋转照准部和望远镜,通过望远镜上的粗瞄准器大概瞄准目标,并将照准部和望远镜制动螺旋制紧;再旋转照准部和望远镜的微动螺旋照准目标,注意检查并消除视差;最后进行读数;5、全站仪的操作方法及步骤全站仪在建筑施工中主要用于水平角测量、距离测量和坐标放样;下面简单介绍一下三种测量方法的步骤,市面及实际施工中全站仪种类繁多,但操作原理都相同,具体操作步骤仅以其中一种为例;下图为全站仪操作面板及标志含义;1水平角测量如图所示:1安置全站仪于o点,精确调平仪器,使全站仪处于水平角度测量模式,照准第一个目标A,制动;2设置A方向的水平度盘读数为0°00′00";3顺时针旋转望远镜,照准第二个目标B,制动;此时显示的水平度盘读数即为两方向间的水平夹角β;竖直角的测量与水平角的测量方法一致,数值也同时显示,若要测量竖直角按上述方法操作,同时读取竖直角即可;具体操作步骤如下:2距离测量1在测站点安置仪器精确调平,在待测点架设棱镜并调平;距离值为负,则棱镜需向远离全站仪的方向走,反之向靠近全站仪的方向走,直至dHD的值为零时棱镜所处的位置即为放样点,将该点标记,第一个放样点放样结束,然后进入下一个放样点的设置并进行放样,直至所有放样点放样结束;具体操作步骤如下:1按MENU,进入主菜单测量模式;2按LAYOUT,进入放样程序;3再按SKP,略过使用文件;4按F1;5再按NEZ,输入测站O点的坐标X0,Y0,H0;并在一栏,输入仪器高;6按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA;若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;7按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后; 8按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;9按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为负,则向远处移动;反之若dHD为正,则向O点方向移动,直至dHD=0时,立棱镜点即为B点的平面位置;10按NEXT——反复7、8、9三步,放样下一个点;。
引用在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋,将仪器固定在三脚架上。
2、调节三脚架:将三脚架打开,调节高度适中,三条架腿分别处于测站周围。
如果地面松软,应将架腿踩实。
3、光学对中器:调节光学对中器的目镜和物镜,使地面清晰成像。
4、脚螺旋:调节脚螺旋,将仪器精确整平。
5、水平制动螺旋:旋紧水平制动螺旋,照准部被固定。
望远镜无法在水平方向转动。
6、水平微动螺旋:水平制动螺旋旋紧后,旋转水平微动螺旋,照准部在水平方向微微转动。
7、竖直制动螺旋:旋紧竖直制动螺旋,望远镜被固定在支架上无法转动。
8、目镜调焦螺旋:转动目镜调焦螺旋,使十字丝清晰。
9、水平度盘反光镜:调整水平度盘反光镜,读书窗数字明亮。
10、竖直度盘反光镜:调整竖直度盘反光镜,使读数窗读数明亮。
11、读数显微镜:调节读数显微镜,使读书清晰。
12、配盘手轮:调整配盘手轮,改变水平度盘读数。
水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度,尽量保持三脚架顶面水平。
如果地面松软,应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋,将水准仪和三脚架连接在一起。
3、脚螺旋:调节脚螺旋,使圆水准气泡居中。
4、制动螺旋:旋紧制动螺旋,望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后,调节水平微动螺旋,望远镜在水平方向微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋,使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋,使远处物体清晰成像。
第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1.钢尺钢尺是用薄钢片制成的带状尺,可卷入金属圆盒,故又称钢卷尺。
尺宽约10~15mm,长度有20m、30m和50m等几种。
根据尺的零点位置不同,有端点尺和刻线尺之分。
钢尺的优点:钢尺抗拉强度高,不易拉伸,所以量距精度较高,在工程测量中常用钢尺量距。
钢尺的缺点:钢尺性脆,易折断,易生锈,使用时要避免扭折、防止受潮。
2.测杆测杆多用木料或铝合金制成,直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段,非常醒目,测杆下端装有尖头铁脚,便于插入地面,作为照准标志。
3.测钎测钎一般用钢筋制成,上部弯成小圆环,下部磨尖,直径3~6mm,长度30~40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时,将测钎插入地面,用以标定尺端点的位置,亦可作为近处目标的瞄准标志。
4.锤球、弹簧秤和温度计等锤球用金属制成,上大下尖呈圆锥形,上端中心系一细绳,悬吊后,锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时,当地面上两点间的距离超过一整尺长时,或地势起伏较大,一尺段无法完成丈量工作时,需要在两点的连线上标定出若干个点,这项工作称为直线定线。
按精度要求的不同,直线定线有目估定线和经纬仪定线两种方法。
现介绍目估定线方法:如图4-5所示,A、B两点为地面上互相通视的两点,欲在A、B两点间的直线上定出C、D等分段点。
定线工作可由甲、乙两人进行。
(1)定线时,先在A、B两点上竖立测杆,甲立于A点测杆后面约1~2m处,用眼睛自A点测杆后面瞄准B点测杆。
(2)乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近,按照甲指挥手势左右移动测杆,直到测杆位于AB直线上为止,插下测杆(或测钎),定出C点。
(3)乙又带着测杆走到D点处,同法在AB直线上竖立测杆(或测钎),定出D点,依此类推。
这种从直线远端B走向近端A的定线方法,称为走近定线。
直线定线一般应采用“走近定线”。
三、钢尺量距的一般方法1.平坦地面上的量距方法此方法为量距的基本方法。
丈量前,先将待测距离的两个端点用木桩(桩顶钉一小钉)标志出来,清除直线上的障碍物后,一般由两人在两点间边定线边丈量,具体作法如下:(1)如图4-6所示,量距时,先在A、B两点上竖立测杆(或测钎),标定直线方向,然后,后尺手持钢尺的零端位于A点,前尺手持尺的末端并携带一束测钎,沿AB方向前进,至一尺段长处停下,两人都蹲下。
(2)后尺手以手势指挥前尺手将钢尺拉在AB直线方向上;后尺手以尺的零点对准A 点,两人同时将钢尺拉紧、拉平、拉稳后,前尺手喊“预备”,后尺手将钢尺零点准确对准A点,并喊“好”,前尺手随即将测钎对准钢尺末端刻划竖直插入地面(在坚硬地面处,可用铅笔在地面划线作标记),得1点。
这样便完成了第一尺段A1的丈量工作。
(3)接着后尺手与前尺手共同举尺前进,后尺手走到1点时,即喊“停”。
同法丈量第二尺段,然后后尺手拔起1点上的测钎。
如此继续丈量下去,直至最后量出不足一整尺的余长q。
则A、B两点间的水平距离为(4-1)式中—整尺段数(即在A、B两点之间所拔测钎数);—钢尺长度(m);q—不足一整尺的余长(m)。
为了防止丈量错误和提高精度,一般还应由B点量至A点进行返测,返测时应重新进行定线。
取往、返测距离的平均值作为直线AB最终的水平距离。
(4-2)式中Dav——往、返测距离的平均值(m);Df——往测的距离(m);Db——返测的距离(m)。
量距精度通常用相对误差K来衡量,相对误差K化为分子为1的分数形式。
即(4-3)例4-1 用30m长的钢尺往返丈量A、B两点间的水平距离,丈量结果分别为:往测4个整尺段,余长为9.98m;返测4个整尺段,余长为10.02m。
计算A、B两点间的水平距离DAB 及其相对误差K。
解相对误差分母愈大,则K值愈小,精度愈高;反之,精度愈低。
在平坦地区,钢尺量距一般方法的相对误差一般不应大于1/3 000;在量距较困难的地区,其相对误差也不应大于1/1 000。
2.倾斜地面上的量距方法(1)平量法在倾斜地面上量距时,如果地面起伏不大时,可将钢尺拉平进行丈量。
如图4-7所示,欲丈量,丈量时,后尺手以尺的零点对准地面A点,并指挥前尺手将钢尺拉在AB直线方向上,同时前尺手抬高尺子的一端,并目估使尺水平,将锤球绳紧靠钢尺上某一分划,用锤球尖投影于地面上,再插以插钎,得1点。
此时钢尺上分划读数即为A、1两点间的水平距离。
同法继续丈量其余各尺段。
当丈量至B点时,应注意锤球尖必须对准B点。
各测段丈量结果的总和就是A、B两点间的往测水平距离。
为了方便起见,返测也应由高向低丈量。
若精度符合要求,则取往返测的平均值作为最后结果。
(2)斜量法当倾斜地面的坡度比较均匀时,如图4-8所示,可以沿倾斜地面丈量出A、B两点间的斜距L,用经纬仪测出直线AB的倾斜角α,或测量出A、B两点的高差hAB,然后计算AB的水平距离DAB,即(4-4)或(4-5)四、钢尺量距的精密方法前面介绍的钢尺量距的一般方法,精度不高,相对误差一般只能达到1/2000~1/5 000。
但在实际测量工作中,有时量距精度要求很高,如有时量距精度要求在1/10 000以上。
这时应采用钢尺量距的精密方法。
1.钢尺检定钢尺由于材料原因、刻划误差、长期使用的变形以及丈量时温度和拉力不同的影响,其实际长度往往不等于尺上所标注的长度即名义长度,因此,量距前应对钢尺进行检定。
(1)尺长方程式经过检定的钢尺,其长度可用尺长方程式表示。
即(4-6)式中lt—钢尺在温度t时的实际长度(m);l0—钢尺的名义长度(m);Δl—尺长改正数,即钢尺在温度t0时的改正数(m);α—钢尺的膨胀系数,一般取α=1.25×10-5m/1℃;t0—钢尺检定时的温度(℃);t—钢尺使用时的温度(℃)。
式(4-6)所表示的含义是:钢尺在施加标准拉力下,其实际长度等于名义长度与尺长改正数和温度改正数之和。
对于30 m和50 m的钢尺,其标准拉力为100N和150N。
(2)钢尺的检定方法钢尺的检定方法有与标准尺比较和在测定精确长度的基线场进行比较两种方法。
下面介绍与标准尺长比较的方法。
可将被检定钢尺与已有尺长方程式的标准钢尺相比较。
两根钢尺并排放在平坦地面上,都施加标准拉力,并将两根钢尺的末端刻划对齐,在零分划附近读出两尺的差数。
这样就能够根据标准尺的尺长方程式计算出被检定钢尺的尺长方程式。
这里认为两根钢尺的膨胀系数相同。
检定宜选在阴天或背阴的地方进行,使气温与钢尺温度基本一致。
例4-2 已知1号标准尺的尺长方程式为被检定的2号钢尺,其名义长度也是30m。
比较时的温度为24℃,当两把尺子的末端刻划对齐并施加标准拉力后,2号钢尺比1号标准尺短0.007m,试确定2号钢尺的根尺长方程式。
解故2号钢尺的尺长方程式为:由于可以不考虑尺长改正数Δl因温度升高而引起的变化,那么2号钢尺的尺长方程式亦可这样计算:2号钢尺的尺长方程式为:2.钢尺量距的精密方法(1)准备工作包括清理场地、直线定线和测桩顶间高差。
1)清理场地在欲丈量的两点方向线上,清除影响丈量的障碍物,必要时要适当平整场地,使钢尺在每一尺段中不致因地面障碍物而产生挠曲。
2)直线定线精密量距用经纬仪定线。
如图4-9所示,安置经纬仪于A点,照准B点,固定照准部,沿AB方向用钢尺进行概量,按稍短于一尺段长的位置,由经纬仪指挥打下木桩。
桩顶高出地面约10~20cm,并在桩顶钉一小钉,使小钉在AB直线上;或在木桩顶上划十字线,使十字线其中的一条在AB直线上,小钉或十字线交点即为丈量时的标志。
3)测桩顶间高差利用水准仪,用双面尺法或往、返测法测出各相邻桩顶间高差。
所测相邻桩顶间高差之差,一般不超过±10mm,在限差取其平均值作为相邻桩顶间的高差。
以便将沿桩顶丈量的倾斜距离改算成水平距离。
(2)丈量方法人员组成:两人拉尺,两人读数,一人测温度兼记录,共5人。
丈量时,后尺手挂弹簧秤于钢尺的零端,前尺手执尺子的末端,两人同时拉紧钢尺,把钢尺有刻划的一侧贴切于木桩顶十字线的交点,达到标准拉力时,由后尺手发出“预备”口令,两人拉稳尺子,由前尺手喊“好”。
在此瞬间,前、后读尺员同时读取读数,估读至0.5mm,记录员依次记入,并计算尺段长度。
表4-1 精密量距记录计算表前、后移动钢尺一段距离,同法再次丈量。
每一尺段测三次,读三组读数,由三组读数算得的长度之差要求不超过2mm,否则应重测。
如在限差之,取三次结果的平均值,作为该尺段的观测结果。
同时,每一尺段测量应记录温度一次,估读至0.5℃。
如此继续丈量至终点,即完成往测工作。
完成往测后,应立即进行返测。
(3)成果计算将每一尺段丈量结果经过尺长改正、温度改正和倾斜改正改算成水平距离,并求总和,得到直线往测、返测的全长。
