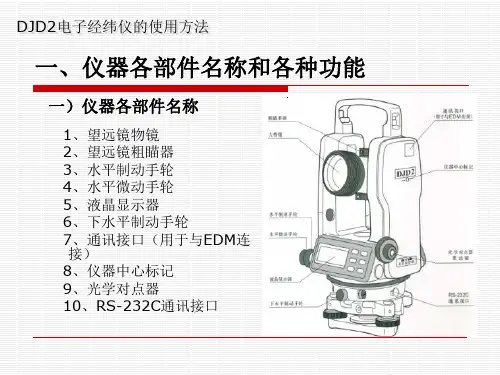

电子经纬仪DJD2—JCL使用说明书J6、J6E光学经纬仪使用说明书一、仪器的用途和特点本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。

本仪器具有下列特点：1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。

分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。

望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。

2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。

3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。

4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。

由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。

5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。

6、按用户要求可提供管状定心磁针。

7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。

仪器可在－25°C ～＋40°C环境温度下工作。

二、仪器的主要技术参数望远镜成像 J6 倒像 J6E 正像放大率 J6 28倍 J6E 29倍物镜有效孔径 40毫米视场角1°20′视距乘常数 100视距加常数 0鉴别率<3.6″调焦范围 2米～∞物镜壳外径φ46-0.05毫米望远镜长度 180毫米显微镜放大率水平读数系统 73倍竖直读数系统 74倍读数系统水平度盘分划直径 93.4毫米水平度盘读数分划1′（估读6″）竖直度盘分划直径 73.4毫米竖直度盘读数分划1′（估读6″）水准器角值照准部水准器30″/2毫米指标水准器30″/2毫米圆水准器8′/2毫米光学对点器放大率 1.1倍视场角4°四、仪器的使用方法1、照准仪器在安置、对中、安平后，松开两制动手轮11和20（图一，下同），利用粗瞄准器12即可概略照准目标。

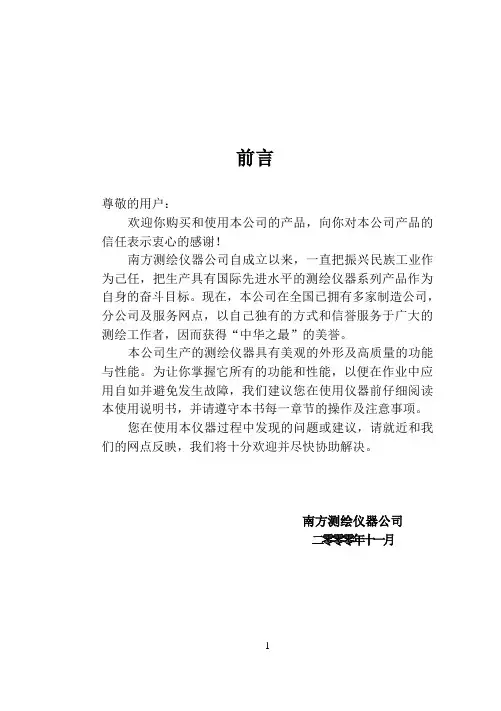

前言尊敬的用户：欢迎你购买和使用本公司的产品，向你对本公司产品的信任表示衷心的感谢！南方测绘仪器公司自成立以来，一直把振兴民族工业作为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。

现在，本公司在全国已拥有多家制造公司，分公司及服务网点，以自己独有的方式和信誉服务于广大的测绘工作者，因而获得“中华之最”的美誉。

本公司生产的测绘仪器具有美观的外形及高质量的功能与性能。

为让你掌握它所有的功能和性能，以便在作业中应用自如并避免发生故障，我们建议您在使用仪器前仔细阅读本使用说明书，并请遵守本书每一章节的操作及注意事项。

您在使用本仪器过程中发现的问题或建议，请就近和我们的网点反映，我们将十分欢迎并尽快协助解决。

南方测绘仪器公司二零零零年十一月目录一、特点---------------------------------------------------------- 1二、预备事项---------------------------------------------------- 22．1预防事项---------------------------------------------- 2 2．2部件名称---------------------------------------------- 3 2．3仪器开箱和存放------------------------------------- 5 2．4电池的装卸、信息和充电-------------------------- 5 2．5仪器与基座的装卸---------------------------------- 7 三、键盘功能与信息显示------------------------------------- 83．1键盘符号与功能------------------------------------- 8 3．2信息显示符号---------------------------------------- 9 四、初始设置---------------------------------------------------- 104．1设置项目---------------------------------------------- 10 4．2设置方法---------------------------------------------- 10 五、测量准备---------------------------------------------------- 135．1仪器的安置、对中和整平-------------------------- 13 5．2望远镜目镜调整和目标照准---------------------- 15 5．3打开或关闭电源------------------------------------- 16 5．4指示竖盘指标归零---------------------------------- 17 六、角度测量---------------------------------------------------- 186．1盘左/盘右观测--------------------------------------- 18 6．2水平角置“0”----------------------------------------- 19 6．3水平角与竖直角测量------------------------------- 196．4水平角锁定与解除---------------------------------- 20 6．5水平角象限鸣响设置----------------------------- 21 6．6竖直角的零方向设置------------------------------- 21 6．7天顶距与垂直角的测量---------------------------- 22 6．8斜率百分比------------------------------------------- 22 6．9望远镜视距丝测距---------------------------------- 23七、与测距仪及电子手簿联接组合成多功能全站仪---- 24八、检验与校正------------------------------------------------- 268．1长水准器---------------------------------------------- 26 8．2圆水准器---------------------------------------------- 26 8．3望远镜分划板倾斜---------------------------------- 27 8．4视准轴与横轴的垂直度---------------------------- 28 8．5竖盘指标零点自动补偿---------------------------- 29 8．6竖盘指标差和竖盘指标零点设置---------------- 29 8．7光学对中器------------------------------------------- 31 8．8其它调整---------------------------------------------- 32九、技术指标---------------------------------------------------- 33十、错误代码信息表------------------------------------------- 35 十一、附件------------------------------------------------------- 36一、特点南方测绘仪器公司生产的ET-02/05电子经纬仪结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点：可与测距仪联接可与南方测绘仪器公司生产的ND系列测距仪和其他厂家生产的6种测距仪联机，组成组合式全站仪，联机和使用均十分方便。

电子经纬仪DJD2—JCL使用说明书J6、J6E光学经纬仪使用说明书一、仪器的用途和特点本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。

本仪器具有下列特点：1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。

分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。

望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。

2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。

3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。

4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。

由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。

5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。

6、按用户要求可提供管状定心磁针。

7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。

仪器可在－25°C ～＋40°C环境温度下工作。

二、仪器的主要技术参数望远镜成像 J6 倒像 J6E 正像放大率 J6 28倍 J6E 29倍物镜有效孔径 40毫米视场角1°20′视距乘常数 100视距加常数 0鉴别率<3.6″调焦范围 2米～∞物镜壳外径φ46-0.05毫米望远镜长度 180毫米显微镜放大率水平读数系统 73倍竖直读数系统 74倍读数系统水平度盘分划直径 93.4毫米水平度盘读数分划1′（估读6″）竖直度盘分划直径 73.4毫米竖直度盘读数分划1′（估读6″）水准器角值照准部水准器30″/2毫米指标水准器30″/2毫米圆水准器8′/2毫米光学对点器放大率 1.1倍视场角4°四、仪器的使用方法1、照准仪器在安置、对中、安平后，松开两制动手轮11和20（图一，下同），利用粗瞄准器12即可概略照准目标。

前言尊敬的用户：欢迎你购买和使用本公司的产品，向你对本公司产品的信任表示衷心的感谢！南方测绘仪器公司自成立以来，一直把振兴民族工业作为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。

现在，本公司在全国已拥有多家制造公司，分公司及服务网点，以自己独有的方式和信誉服务于广大的测绘工作者，因而获得“中华之最”的美誉。

本公司生产的测绘仪器具有美观的外形及高质量的功能与性能。

为让你掌握它所有的功能和性能，以便在作业中应用自如并避免发生故障，我们建议您在使用仪器前仔细阅读本使用说明书，并请遵守本书每一章节的操作及注意事项。

您在使用本仪器过程中发现的问题或建议，请就近和我们的网点反映，我们将十分欢迎并尽快协助解决。

南方测绘仪器公司二零零零年十一月目录一、特点---------------------------------------------------------- 1二、预备事项---------------------------------------------------- 22．1预防事项---------------------------------------------- 2 2．2部件名称---------------------------------------------- 3 2．3仪器开箱和存放------------------------------------- 5 2．4电池的装卸、信息和充电-------------------------- 5 2．5仪器与基座的装卸---------------------------------- 7 三、键盘功能与信息显示------------------------------------- 83．1键盘符号与功能------------------------------------- 8 3．2信息显示符号---------------------------------------- 9 四、初始设置---------------------------------------------------- 104．1设置项目---------------------------------------------- 10 4．2设置方法---------------------------------------------- 10 五、测量准备---------------------------------------------------- 135．1仪器的安置、对中和整平-------------------------- 13 5．2望远镜目镜调整和目标照准---------------------- 15 5．3打开或关闭电源------------------------------------- 16 5．4指示竖盘指标归零---------------------------------- 17 六、角度测量---------------------------------------------------- 186．1盘左/盘右观测--------------------------------------- 18 6．2水平角置“0”----------------------------------------- 19 6．3水平角与竖直角测量------------------------------- 196．4水平角锁定与解除---------------------------------- 20 6．5水平角象限鸣响设置----------------------------- 21 6．6竖直角的零方向设置------------------------------- 21 6．7天顶距与垂直角的测量---------------------------- 22 6．8斜率百分比------------------------------------------- 22 6．9望远镜视距丝测距---------------------------------- 23七、与测距仪及电子手簿联接组合成多功能全站仪---- 24八、检验与校正------------------------------------------------- 268．1长水准器---------------------------------------------- 26 8．2圆水准器---------------------------------------------- 26 8．3望远镜分划板倾斜---------------------------------- 27 8．4视准轴与横轴的垂直度---------------------------- 28 8．5竖盘指标零点自动补偿---------------------------- 29 8．6竖盘指标差和竖盘指标零点设置---------------- 29 8．7光学对中器------------------------------------------- 31 8．8其它调整---------------------------------------------- 32九、技术指标---------------------------------------------------- 33十、错误代码信息表------------------------------------------- 35 十一、附件------------------------------------------------------- 36一、特点南方测绘仪器公司生产的ET-02/05电子经纬仪结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点：可与测距仪联接可与南方测绘仪器公司生产的ND系列测距仪和其他厂家生产的6种测距仪联机，组成组合式全站仪，联机和使用均十分方便。
