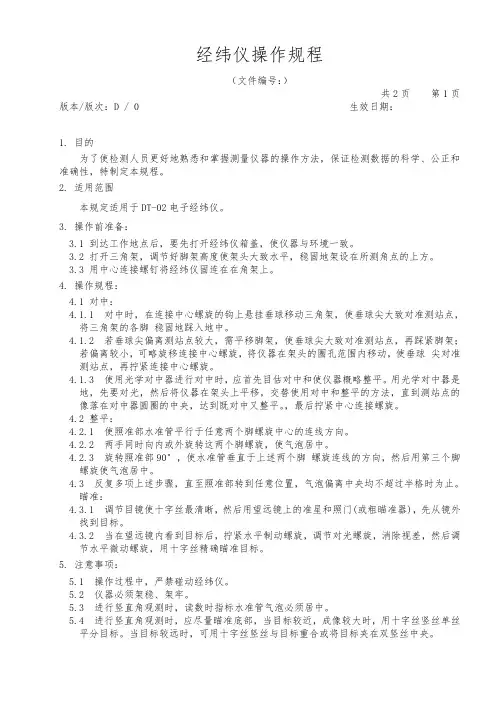

（文件编号：）共2页第1页版本/版次：D / 0 生效日期：1. 目的为了使检测人员更好地熟悉和掌握测量仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。
2. 适用范围本规定适用于DT-02电子经纬仪。
3. 操作前准备：3.1 到达工作地点后，要先打开经纬仪箱盖，使仪器与环境一致。
3.2 打开三角架，调节好脚架高度使架头大致水平，稳固地架设在所测角点的上方。
3.3 用中心连接螺钉将经纬仪固连在在角架上。
4. 操作规程：4.1 对中：4.1.1 对中时，在连接中心螺旋的钩上悬挂垂球移动三角架，使垂球尖大致对准测站点，将三角架的各脚稳固地踩入地中。
4.1.2 若垂球尖偏离测站点较大，需平移脚架，使垂球尖大致对准测站点，再踩紧脚架；若偏离较小，可略旋移连接中心螺旋，将仪器在架头的圈孔范围内移动，使垂球尖对准测站点，再拧紧连接中心螺旋。
4.1.3 使用光学对中器进行对中时，应首先目估对中和使仪器概略整平。
用光学对中器是地，先要对光，然后将仪器在架头上平移，交替使用对中和整平的方法，直到测站点的像落在对中器圆圈的中央，达到既对中又整平。
，最后拧紧中心连接螺旋。
4.2 整平：4.2.1 使照准部水准管平行于任意两个脚螺旋中心的连线方向。
4.2.2 两手同时向内或外旋转这两个脚螺旋，使气泡居中。
4.2.3 旋转照准部90°，使水准管垂直于上述两个脚螺旋连线的方向，然后用第三个脚螺旋使气泡居中。
4.3 反复多项上述步骤，直至照准部转到任意位置，气泡偏离中央均不超过半格时为止。
瞄准：4.3.1 调节目镜使十字丝最清晰，然后用望远镜上的准星和照门(或粗瞄准器)，先从镜外找到目标。
4.3.2 当在望远镜内看到目标后，拧紧水平制动螺旋，调节对光螺旋，消除视差，然后调节水平微动螺旋，用十字丝精确瞄准目标。
5. 注意事项：5.1 操作过程中，严禁碰动经纬仪。
5.2 仪器必须架稳、架牢。
5.3 进行竖直角观测时，读数时指标水准管气泡必须居中。
电子经纬仪使用的基本流程简介电子经纬仪是一种测量地球表面经度和纬度的仪器。
它利用卫星导航系统定位和测距技术，能够高精度地确定目标位置的经纬度坐标。
本文将介绍电子经纬仪的基本使用流程，以帮助用户顺利进行测量工作。
步骤一：准备工作在使用电子经纬仪之前，需要进行一些准备工作，以确保仪器能正常工作。
1.检查电子经纬仪状态–确保电子经纬仪电池电量充足。
–检查仪器是否有损坏或杂质。
–若电子经纬仪需要连接到计算机或其他设备，确保连接线完好无损。
2.确定测量区域–根据需要测量的地理区域，选择合适的测量区域，并了解该区域的地理特征。
3.设置基准点–在测量区域内选择一个合适的基准点，该点的经纬度坐标将作为测量的参考点。
步骤二：仪器设置在进行测量之前，需要对电子经纬仪进行一些设置，以满足实际需求。
1.打开电子经纬仪–按下电子经纬仪的电源按钮，等待仪器启动。
2.设置测量模式–根据具体测量需求，选择合适的测量模式，如单次测量、连续测量或轨迹记录。
3.设置定位参数–根据实际情况，设置定位参数，如GNSS卫星系统、测量精度等。
4.校准指南针–若电子经纬仪配备了指南针功能，需要进行指南针校准，以确保测量结果的准确性。
步骤三：开始测量完成前两个步骤后，即可开始使用电子经纬仪进行测量。
1.测量前准备–将电子经纬仪放置在水平、稳定的位置上，避免仪器晃动或受干扰。
–等待电子经纬仪定位稳定，确保仪器已经获得足够的卫星信号。
2.记录当前位置–按下仪器上的记录按钮，记录当前位置的经纬度坐标。
3.移动至下一个位置–移动到下一个测量点，重复步骤2，记录该位置的经纬度坐标。
4.结束测量–根据实际需求，判断测量是否完成，如需继续测量，移动至下一个位置，并重复步骤2和3。
步骤四：数据处理完成测量后，可以对测量数据进行处理和分析，以得出最终的结果。
1.数据导出–将测量数据导出到计算机或其他设备上，以便进行后续处理。
2.数据分析–使用相关软件或工具对测量数据进行分析，如计算坐标差异、生成测量报告等。

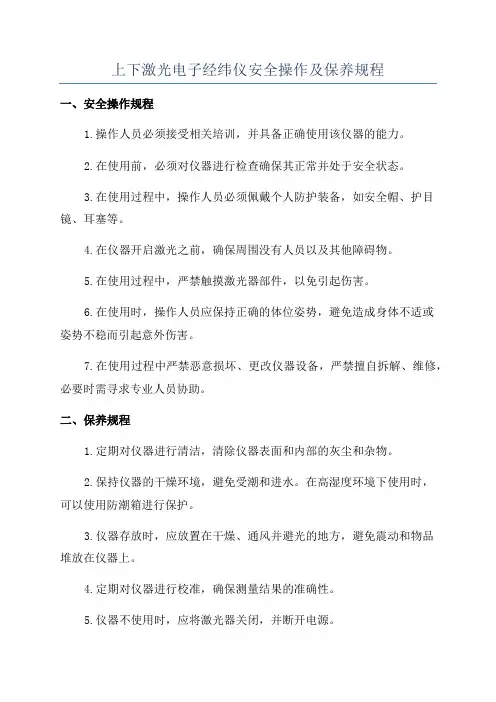

上下激光电子经纬仪安全操作及保养规程一、安全操作规程1.操作人员必须接受相关培训，并具备正确使用该仪器的能力。
2.在使用前，必须对仪器进行检查确保其正常并处于安全状态。
3.在使用过程中，操作人员必须佩戴个人防护装备，如安全帽、护目镜、耳塞等。
4.在仪器开启激光之前，确保周围没有人员以及其他障碍物。
5.在使用过程中，严禁触摸激光器部件，以免引起伤害。
6.在使用时，操作人员应保持正确的体位姿势，避免造成身体不适或姿势不稳而引起意外伤害。
7.在使用过程中严禁恶意损坏、更改仪器设备，严禁擅自拆解、维修，必要时需寻求专业人员协助。
二、保养规程1.定期对仪器进行清洁，清除仪器表面和内部的灰尘和杂物。
2.保持仪器的干燥环境，避免受潮和进水。
在高湿度环境下使用时，可以使用防潮箱进行保护。
3.仪器存放时，应放置在干燥、通风并避光的地方，避免震动和物品堆放在仪器上。
4.定期对仪器进行校准，确保测量结果的准确性。
5.仪器不使用时，应将激光器关闭，并断开电源。
6.仪器在长时间停用后，应进行全面检查和维护，确保其正常使用。
7.对于仪器的零部件和配件，如有损坏或需要更换，应及时修复或更换，避免影响仪器的使用效果和安全性能。
总结：上下激光电子经纬仪的安全操作和保养规程对于保障操作人员的安全和保证仪器的正常使用非常重要。
操作人员应严格按照规程进行操作，遵守使用过程中的注意事项和安全规定。
定期的保养和维护可以延长仪器的使用寿命，并保证测量结果的准确性。
最后，如果在使用过程中遇到任何问题或发现异常情况，应立即停止使用并寻求专业人员的帮助。
电子经纬仪使用方法1. 介绍本章节将详细介绍如何正确地使用电子经纬仪。
包括基本操作、功能设置以及注意事项等内容。
2. 基本操作2.1 打开和关闭设备：按下电源按钮启动或关闭设备。
2.2 校准：在开始测量之前，需要进行校准以确保精度。
- 放置于水平表面上，并调整脚架使其稳定；- 按照说明书的指引进行校准步骤；- 等待系统完成自检并显示“就位”状态后即可开始测量。
3. 功能设置在此部分中，我们将讨论一些常用的功能设置选项：3.1 单位选择：可以切换角度单位（例如弧度、分钟）来适应不同需求。
3.２数据存储与导出: 可以通过连接到计算机或移动设备，在其中保存数据，并随时查看和导出这些数据。
4.实际应用场景举例这里了一些典型情况下该怎样运行该工具:- 海洋勘探领域中对海床深度的测量;- 地理学家利用它们来确定地球上某个特定点的经纬度坐标;- 建筑师使用它们在建造大型结构时进行测量和布局。
5. 注意事项在使用电子经纬仪时，请注意以下几点：5.1 避免将设备暴露于极端温度下；５.２使用前请确保设备已完全校准并处于稳定状态。
５.３不要过分用力操作按钮，以防损坏或影响精度。
6. 维护与故障排除如果您遇到任何问题或困惑，请参考说明书中提供的维修指南。
如果无法解决问题，则应联系售后服务部门寻求进一步支持。
7. 相关附件- 用户手册：包含详细的产品信息、规格和技术参数等内容。
- 校准记录表：可用于记录每次校准结果，并作为未来参考依据。
8. 法律名词及注释- 设备: 指本文所述之电子经纬仪及其相关配件。
- 校准: 调整设备以使其符合预期性能要求的过程。
- 角度单位: 表示角大小（如弧长）相对值得计算方法，常见单位有弧度、分钟等。
- 数据存储与导出: 将测量数据保存在设备内部或外部介质中，并能够通过其他工具进行查看和处理。
电子经纬仪的使用方法
电子经纬仪的使用方法：
将电子经纬仪支在架子上，像椅子、像机三角架均可，目的只在使视线容易通过D之螺丝圈观察。
把经纬仪面向南方放好，首先视臂D不要举起，(即纬度表E指在零)，调整B板之倾斜，使视线沿视臂看到地平线，将B板固定在这位置，此时B板即保持水平，现在旋转C、D观察天体，则E即指示出天体之地平纬度。
电子经纬仪的操作规程：
1 、电子经纬仪架设仪器：
将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。
2 、对中：
目的是使仪器中心与测站点位于同一铅垂线上。
可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。
3 、整平：
电子经纬仪目的是使仪器竖轴铅垂，水平度盘水平。
根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。
粗平：伸缩脚架腿，使圆水准气泡居中。
检查并精确对中：检查对中标志是否偏离地面点。
如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。
经纬仪精平：旋转脚螺旋，使管水准气泡居中。
4 、电子经纬仪瞄准与读数：
①目镜对光：目镜调焦使十字丝清晰。
②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。
注意消除视差。
精瞄目标。
③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。
电子经纬仪使用方法
电子经纬仪使用方法
⒈介绍
电子经纬仪是一种测量地球表面位置坐标的仪器，主要用于测量地图、土地测量、工程测量等领域。
本文档将详细介绍电子经纬仪的使用方法，包括仪器的准备、操作步骤、数据处理等内容。
⒉仪器准备
在开始使用电子经纬仪之前，需要进行以下准备工作：
⑴确保电子经纬仪电池充足并正确安装。
⑵检查仪器的各个部件是否完好，如显示屏、按键、接口等。
⑶根据需要准备好测量的目标点，如地图、测量桩等。
⒊操作步骤
⑴打开电子经纬仪电源，并进行系统自检。
⑵校准仪器，包括水平校准和方位校准。
⑶设置测量参数，如测量单位、坐标系等。
⑷在地图或目标点上选择参考点，进行观测。
⑸根据测量需求选择相应的测量模式，如单次测量、连续测量等。
⑹根据仪器提示进行测量操作，包括对准目标、触发测量、记录数据等。
⑺完成测量后，保存数据并关闭仪器。
⒋数据处理
⑴将电子经纬仪接口连接到计算机，并导入测量数据。
⑵使用专业软件进行数据处理和分析，如绘制地图、计算坐标等。
⑶根据需要测量报告，包括测量结果、图表、误差分析等。
⑷存档和备份测量数据，以备将来参考和使用。
附件：
本文档未涉及附件。
法律名词及注释：
⒈地图：指以地球表面为基础，按照一定比例缩小和表现地球表面地理现象的平面图。
⒉土地测量：指对土地进行界址、面积、体积、形状、地形、地貌和地质等各项要素的测量。
⒊工程测量：指针对工程项目进行的测量，包括地面测量、建筑物测量、水利工程测量等。
电子经纬仪普通国产安全操作及保养规程在使用电子经纬仪时，不仅需要了解其使用方法，还需要遵守相应的安全操作规程，以避免因失误造成的安全事故，同时还需要进行定期的保养以保证设备的正常运转。
本文将就电子经纬仪的普通国产安全操作及保养规程做一个介绍。
操作规程1. 安装和使用在安装和使用电子经纬仪前，需要确保以下几点：•仪器安装在平稳的台面上，不会因外力震动而影响测量精度；•仪器连接的电缆有效锁定且稳固，不会因人员操作错误而造成仪器掉落以及电线松动等安全隐患；•仪器电源连接可靠，电源稳定。
2. 基础操作在使用电子经纬仪时，需要掌握一些基础的操作：•开机：将电源开关拨到“ON”位，电子经纬仪会开始自检，确认无误后即可进行测量；•选择工作模式：按照所需的测量工作进行选择，包括高度差、垂直测量、水平测量等；•操作仪器：使用人员需要轻拿轻放仪器，保持清洁，避免碰撞和掉落等情况；•停机：在测量完成后，将电源开关拨到“OFF”位，等待5s左右后再关闭设备主电源。
3. 测量规范为了保证电子经纬仪的测量精度，需要掌握以下几点：•在测量前进行打基准，确保基准点的高度或水平面相同，避免基点不准造成的误差；•测量时需要保持仪器的平稳，避免手部或其他操作的晃动、碰撞等不稳定因素造成误差；•仪器接受信号的高度或指向需要保持一定的范围内，确保可以正常接收到信号。
4. 使用注意事项在使用电子经纬仪过程中，需要注意以下几点：•仪器需要放置或运输时，需要防止物体震动仪器或对仪器造成损坏；•仪器需要长期存放时，需要进行防水、防尘措施；•仪器需要定期进行维护和校准。
保养规程为了保证电子经纬仪的正常运行，需要定期对仪器进行保养：1. 保养时间电子经纬仪在正常使用状态下，需要每隔3个月进行一次维护和保养。
2. 保养内容电子经纬仪的保养包括以下几点：•定期进行校准，确保测量值的准确性；•清洁使用环境，保证仪器的外观干净、整洁；•定期更换电池，以保证电源持续和稳定；•保持干燥通风的环境并在不使用时将仪器放入防水防尘箱内，以延长其使用寿命。
电子经纬仪使用方法1.准备工作：a.确保电子经纬仪的电池已经充满，或者插上适配器进行电力供应。
b.打开电子经纬仪的主电源开关，等待它的系统初始化完毕。
2.定位：a.在使用电子经纬仪之前，确保在工作环境中没有阻碍接收卫星信号的物体，如高楼大厦、树木等。
b.将电子经纬仪平放在稳定的平面上，确保它能够稳定地接收卫星信号。
c.打开电子经纬仪的定位功能，并等待几分钟，直到它成功接收到足够的卫星信号。
3.测量经度：a.选择“经度”功能。
b.确保电子经纬仪在测量经度时是水平放置的，以获得准确的结果。
c.在测量之前，选择一个已知经度的地点作为参考点，将它设置为零点。
d.将电子经纬仪的望远镜对准待测量的区域，并读取经度数据。
通常，电子经纬仪会以度为单位提供经度数据。
4.测量纬度：a.选择“纬度”功能。
b.确保电子经纬仪在测量纬度时是垂直放置的，以获得准确的结果。
c.在测量之前，选择一个已知纬度的地点作为参考点，将它设置为零点。
d.将电子经纬仪的望远镜对准待测量的区域，并读取纬度数据。
通常，电子经纬仪会以度为单位提供纬度数据。
5.记录和存储数据：a.可以选择将经纬度数据通过连接电脑或移动设备进行存储，以备后续处理或分析。
b.可以选择将经纬度数据直接存储在电子经纬仪的内存中，以便之后查看或导出。
6.关闭电子经纬仪：a.在使用完毕后，将电子经纬仪放在干燥、通风的地方。
b.关闭电子经纬仪的主电源开关。
电子经纬仪的使用方法和具体功能会根据不同品牌和型号的仪器而有所差异。
因此，在使用电子经纬仪之前，建议阅读仪器的用户手册，以了解特定仪器的操作指南和注意事项。
此外，使用电子经纬仪时，应注意保护仪器，避免碰撞、摔落和液体溅入等事故。
1.目的1.1规范FDT-02L 电子经纬仪操作程序，正确使用仪器，保证检测工作顺利进行。
2.范围2.1本规程适用于FDT-02L 电子经纬仪的使用操作。
3.职责3.1操作人员按照本操作规程使用仪器，并进行日常维护。
3.2保管人员负责监督仪器操作是否符合规程，并对仪器进行定期维护保养。
4.规程4.1 测量前准备1、安放仪器准备测量为确保仪器性能良好，要精确整平和置中仪器。
①安放好三角架首先将三角架架腿摆放到合适位置上并紧固锁紧装置。
②把仪器放在三角架上小心地把仪器放在架上，通过松动中心螺旋移动仪器，当垂球位于地上标记正中上方时，轻轻地锁紧三角架上的中心螺旋。
③用圆水泡粗整平仪器(1)转动安平螺旋钮1, 2 使气泡移至垂直于1, 2连接线的圆水泡中心线上。
(2)转动安平螺旋3 使水泡居于圆水准器中心。
④用长水准器整平仪器(1)松开水平制动手轮转动仪器，利用安平螺旋1、2的转动使平行于1、2 连接线的长水泡的气泡居中。
(2)转动仪器90°(100g)，然后转动安平螺旋3 使水泡居中。
(3) 仪器每转动 90°，重复 (1)、(2)步骤，并检查在所有这些点上的气泡是否正确 居中。
确定处于测角模式，照准第一个目标 A ，连续按 ［置零 ］键两次，把目标 A 的水 平角置于 00° 00'00" ，照准第二个目标 B ，得到所需要目标 B 的水平⑤ 用光学对点器置中仪器调节光学对点器的目镜，看清对点器分划板。
松开三脚架上的中心手把，轻 移仪器，使地上的标记在分划板上成的像居于分划板圆根据观察者视力进行目镜调 焦，然后松开中心螺旋移动圈中心。
移动仪器要小心，以免转⑥ 仪器的最后整平 用与④相类似的方法精确整平仪器， 转动仪器查看长水准器的气泡是否居中， 紧固中心螺旋。
2、开机 ①按“开关”键开机，接通电源，显示器上的首先显示全部符号，然后显示要 求垂直角置 0 的符号。
电子经纬仪的使用方法1.设置电子经纬仪a.在使用电子经纬仪之前，确保其已正确配置并具有适当的电池电量。
b.启动电子经纬仪并等待其初始化。
c.设置正确的时间和日期，以确保测量结果准确。
2.准备测量场地a.在进行测量之前，选择一个开阔且无障碍的区域，并确保天空能够完全照射到电子经纬仪上。
b.如果可能，清除周围的任何可能干扰仪器测量的物体，如建筑物、树木或高地等。
3.定位和定向a.在电子经纬仪上激活GPS功能，并等待其定位到足够的卫星。
一般来说，至少应有四颗卫星以上才能进行测量。
b.在定位之后，仪器会提供诸如方向、海拔高度和卫星信号强度等信息。
确保这些信息是稳定和准确的。
4.开始测量a.确定要测量的位置，并将目标定位到仪器的中心。
确保目标在仪器正前方，没有任何物体遮挡。
b.使用电子经纬仪的准心功能，将目标完全对准仪器准心中的交叉点。
c.按下记录按钮开始测量。
仪器将记录当前的经纬度坐标，并显示在屏幕上。
d.移动到下一个位置，并重复上述步骤来测量更多点的经纬度坐标。
5.校正误差a.电子经纬仪可能会受到信号干扰、位置偏移或其他因素的影响，导致测量结果不准确。
为了提高精度，可以进行误差校正。
b.在校正过程中，可以使用已知坐标的参考点进行比对，或者进行多次测量并取平均值来提高结果的准确性。
6.记录和导出数据a.将测量结果记录在电子经纬仪上，以便后续处理和分析。
b.如果需要，可以将测量数据导出到计算机或其他设备上进行处理，以生成地图、图表或其他相关分析。
7.整理和解释数据a.对测量结果进行整理，以便更好地理解地理分布、变化或其他相关模式。
b.使用测量数据来制作地图、报告或其他可视化工具，以便向他人展示和解释测量结果。
总结：电子经纬仪是一种用于测量和记录地球表面位置的仪器。
使用电子经纬仪时，需要准备测量场地、定位和定向、开始测量、校正误差、记录和导出数据，并最终整理和解释数据。
使用电子经纬仪可以提高测量的准确性和效率，用于各种地理、测绘和科学研究等领域。
电子经纬仪操作规程
一、操作步骤
1、仪器的安置、对中和整平
1.1安置三脚架和仪器
1.1.1选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。
1.1.2将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。
1.1.3检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。
1.2使用光学对中器对中
1.2.1调整仪器三个脚螺旋使圆水准器气泡居中。
通过对中器目镜观察，调整目镜环，使对中分划标记清晰。
1.2.2调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。
1.2.3松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。
1.2.4再调整脚螺旋，使圆水准器的气泡居中。
1.2.5再通过光学对中器，观察地面标志中心是否与对中器中心重合，否则重复（3）（4）操作，直至重合为止。
1.2.6确认仪器对中后，将中心螺丝旋紧固定好仪器。
1.3用长水准器精确整平仪器
1.3.1旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。
调整两个脚螺旋时，旋转方向应相反。
1.3.2将照准部转动90º，用另一脚螺旋使长水准器气泡居管中。
1.3.3重复步骤1.3.1和1.3.2，使长水准器在该两个位置上气泡都居中。
1.3.4在步骤1.3.1述及的位置将照准部转动180º，如果气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安置正确且仪器已整平。
2、望远镜目镜调整和目标照准
2.1目镜调整
2.1.1取下望远镜镜盖。
2.1.2将望远镜对准天空，通过望远镜观察，调整目镜环，使分划板十字丝最清晰。
2.2目标照准
2.2.1用粗瞄准器的准星对准目标。
2.2.2调整望远镜调焦手轮，直至看清目标。
2.2.3旋紧水平与垂直制动手轮，微调两微动手轮，将十字丝中心精确照准目标，这时眼睛左右上下轻微移动观察，若目标与十字丝两影像间有相对移位现象，则应再微调望远镜调焦手轮，直至两影像清晰且相对静止时止。
3、打开或关闭电源
键式电源开关：按PWR键显示屏显示全部符号，电源打开，2秒后显示出水平角值，即可开始测量水平角；按PWR键大于2秒至显示屏显示OFF符号后松开，显示内容消失，电源关闭。
4、指示竖盘指标归零（V0SET）
4.1开启电源后如果显示“b”，提示仪器的竖轴不垂直，将仪器精确置平后“b”消失。
4.2仪器精确置平后开启电源，显示“V 0 S E T”，提示应将指示竖盘指标归零。
4.3将望远镜在盘左水平方向上下转动l－2次，当望远镜通过水平视线时将指示竖盘指标归零，显示出竖直角值。
仪器可以进行水平角及竖直角测量。
5、角度测量
5.1盘左／盘右观测
“盘左”是指观测者对着望远镜目镜时竖盘在望远镜的左边；“盘右”指的是观测者对着望远镜目镜时竖盘在望远镜的右边。
取盘左和盘右读数的平均数作为观测值，可以有效地消除仪器相应的系统误差对成果的影响。
因此，在进行水平和竖直角观测时，要在完成盘左观测之后，中转望远镜180º完成盘右观测。
5.2水平角置“0”（0 SET）
望远镜十字丝中心照照准目标A后，按0 SET 键两次，使水平角读数为“0
º000′00″。
例如显示为：照准目标A显示HR50º10′20″，按两次0 SET 键，显示目标A方向为HR0º00′00″。
5.3水平角与竖直角测量（HR、V或HL、V）
5.3.1设置水平角右旋与竖直角天顶为0º测量方式（HR.V）。
顺时针方向转动照准部（HR），以十字丝中心照准目标A，按两次0 SET键，目标A的水平角度0º00′00″，作为水平角起算的零方向。
5.3.2顺时针方向转动照准部（HR），以十字丝中心照准目标B，所示角度值即为AB方向间右旋水平角值。
5.3.3按R/L键后，水平角设置成左旋测量方式（HL.V）。
5.3.4 逆时针方向转动照准部（HL），以十字丝中心照准目标A，按两次0 SET 键将A方向水平角置“0”。
步骤与显示结果与5.3.1之A目标相同。
5.3.5逆时针方向转动照准部（HL），以十字丝中心照准目标B，所示角度值即为AB方向间左水平角值。
5.4水平角锁定与解除（HOLD）
5.4.1在观测水平角过程中，若需保持所测（或对某方向需予置）时，按HOLD 键两次即可
5.4.2水平角被锁定后，显示屏左下角“HRL”符号闪烁，再转动仪器水平角也不发生变化。
5.4.3当照准至所需方向后，再按HOLD键一次，解除锁定功能，此时仪器照准方向的水平角就是原锁定的水平角值。
5.5水平角象限鸣响设置
5.5.1照准定向的第一个目标，按0 SET键两次，使水平角置“0”。
5.5.2将照准部转动约90°，至有鸣响时停止，显示：HR89º59′20″。
5.5.3旋紧水平制动手轮，用微动手轮使水平读数显示为：HR90º00′00″，用望远镜十字丝确定象限目标点方向。
5.5.4用同样的方法转动照准部确定180º、270º的象限目标点方向。
5.5.5设置好后，当读数值经过0°、90°、180°、270°各象限时，蜂鸣器鸣响，鸣响从上述±1′范围开始至±20″范围停止。
蜂鸣器可以在初始设置中取消。
5.6竖直角的零方向设置
竖直角在作业开始前就应依作业需要而进行初始设置，选择天顶方向为0º或水平方向为0º。
5.7天顶距与垂直角的测量
5.7.1天顶距：如竖直角选天顶方向为0º，则测得（显示）的竖直角V为天顶距。
5.7.2垂直角：竖直角选择水平方向为0º，则测得（显示）的竖直角V为垂直角。
5.8斜率百分比
5.8.1在测角模式下测量，竖直角可以转换成斜率百分比。
按V%键，显示器交替显示竖直角和斜率百分比。
5.8.2斜率百分比范围比水平方向至±45º（±50G），若超过此值则仪器不显示斜率值。
5.9望远镜测距丝测距
将仪器安置在A点，标尺竖立（平放）在目标B点，读出分划板上下或左右两视距丝在标尺上的截距l，则AB两点之间的水平距离L=100×l。
二、注意事项
1、开箱后，仪器从箱内取出时须小心，一手握扶照准部，一手握住三角座，装箱时亦如此，使照准部与基座的装箱白点标记对齐，将仪器白点朝上平卧放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。
2、仪器安装至三脚架或拆卸时，要一只手先握住仪器，仪器装上三角架后，锁紧要牢固，以防仪器跌落，仪器对中后不要再碰三角架的三个角，以免破坏其位置。
3、观察目镜时，眼睛应放松，以免产生视差和眼睛疲劳。
当光亮不足难以看清十字丝时，按照明键照明。
4、日光下测量应避免将物镜直接瞄准太阳，若在太阳下作业应安装滤光器。
5、避免在高温和低温下使用仪器，亦应避免温度骤变（使用时气温变化除外）。
6、若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环境温度后再使用仪器。
7、仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
8、外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品
擦试。
9、不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试。
10、作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。
11、仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。
仪器被雨水淋湿后，切勿通电开机，应及时用干净软布擦干并在通风处放一段时间。
12、即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。
三、日常维护
1、仪器不使用时，应放于仪器箱内，箱内要放有适量的干燥剂，置于干燥处，注意防震、防尘和防潮。
2、仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
