电子经纬仪操作步骤经纬仪是测量工作中的主要测角仪器，由照准部、度盘、基座等部分组成。经纬仪根据度盘刻度和读数方式的不同，分为游标经纬仪，光学经纬仪和电子经纬仪。目前我国较为普遍使用的是电子经纬仪，游标经纬仪和光学经纬仪已逐渐淘汰。
下图为经纬仪各部件组成名称：
经纬仪的安置：
1 、架设仪器：
三脚架调成等长并使架头高度与观测者身高适宜，打开三脚架，使架头大致水平，将经纬仪固定在三脚架上，拧紧连接螺旋，置于测站点之上。
2 、对中：
对中就是使仪器的中心与测站点位于同一铅垂线上。用双手各提一条架脚前后、左右摆动，同时使架头大致保持水平状态，眼观对中标志（激光或十字丝交点）与测站点重合，同时使架头大致保持水平状态，放稳并踩实架脚。
3 、整平：
整平的目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，水平度盘一定要水平。
（1）粗平：伸缩脚架腿，使圆水准气泡居中。同时检查对中标志是否偏离地面测站点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志精确对准测站点的中心，拧紧连接螺旋并使圆水准气泡居中。

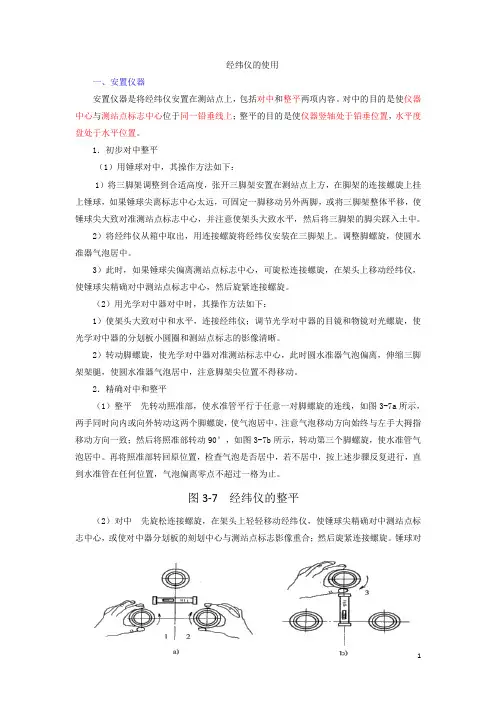

（2）精平：旋转照准部，使其水准管与基座上的任意两只脚螺旋的连线方向平行（图a）。双手同时相向转动两只脚螺旋，使水准管气泡居中；然后将照准部旋转90°(图b),旋转第三只脚螺旋，使气泡居中；如此反复进行，直到水准管在任何方向，气泡均居中为止。
4 、瞄准与读数:
首先将望远镜对向明亮的背景或天空，旋转目镜使十字丝变清晰；然后旋转照准部和望远镜，通过望远镜上的粗瞄准器大概瞄准目标，并将照准部和望远镜制动螺旋制紧；再旋转照准部和望远镜的微动螺旋照准目标，注意检查并消除视差。最后进行读数。
5、水平角测量
在建筑工程施工中，经纬仪主要用于水平角测量，下面只简单介绍一下经纬仪测量水平角的基本步骤：
如图所示：
（1）安置经纬仪置于o点，精确调平仪器，使经纬仪处于水平角度测量模式，照准第一个目标A，制动。
（2）按置零键，设置A方向的水平度盘读数为0°00′00"。
（3）顺时针旋转望远镜，照准第二个目标B，制动。此时显示的水平度盘读数即为两方向间的水平夹角β。
竖直角的测量与水平角的测量方法一致，数值也同时显示，若要测量竖直角按上述方法操作，同时读取竖直角即可。
全站仪操作步骤
全站仪是一种集光、机、电于一体的高技术测量仪器，是集水平角、垂直角、距离、高差测量为一体的测绘仪器系统。它是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外转设备交换住处的多功能测量仪器。因其一次安置仪器就可以完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等或变形监测领域。
下图为全站仪各部件组成名称：
全站仪的安置：
1 、架设仪器：
三脚架调成等长并使架头高度与观测者身高适宜，打开三脚架，使架头大致水平，将全站仪固定在三脚架上，拧紧连接螺旋，置于测站点之上。
2 、对中：
对中就是使仪器的中心与测站点位于同一铅垂线上。用双手各提一条架脚前后、左右摆动，同时使架头大致保持水平状态，眼观对中标志（激光或十字丝交点）与测站点重合，同时使架头大致保持水平状态，放稳并踩实架脚。
3 、整平：
整平的目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，水平度盘一定要水平。
（1）粗平：伸缩脚架腿，使圆水准气泡居中。同时检查对中标志是否偏离地面测站点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志精确对准测站点的中心，拧紧连接螺旋并使圆水准气泡居中。
（2）精平：旋转照准部，使其水准管与基座上的任意两只脚螺旋的连线方向平行（图a）。双手同时相向转动两只脚螺旋，使水准管气泡居中；然后将照准部旋转90°(图b),旋转第三只脚螺旋，使气泡居中；如此反复进行，直到水准管在任何方向，气泡均居中为止。
4 、瞄准与读数:
首先将望远镜对向明亮的背景或天空，旋转目镜使十字丝变清晰；然后旋转照准部和望远镜，通过望远镜上的粗瞄准器大概瞄准目标，并将照准部和望远镜制动螺旋制紧；再旋转照准部和望远镜的微动螺旋照准目标，注意检查并消除视差。最后进行读数。
5、全站仪的操作方法及步骤
全站仪在建筑施工中主要用于水平角测量、距离测量和坐标放样。下面简单介绍一下三种测量方法的步骤，市面及实际施工中全站仪种类繁多，但操作原理都相同，具体操作步骤仅以其中一种为例。
下图为全站仪操作面板及标志含义。
（1）水平角测量
如图所示：
1）安置全站仪于o点，精确调平仪器，使全站仪处于水平角度测量模式，照准第一个目标A，制动。
2）设置A方向的水平度盘读数为0°00′00"。
3）顺时针旋转望远镜，照准第二个目标B，制动。此时显示的水平度盘读数即为两方向间的水平夹角β。
5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR(显示数值归零)项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD（实测的水平距离）值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
具体操作步骤如下：
1）按MENU，进入主菜单测量模式。
2）按LAYOUT，进入放样程序。
3）再按SKP，略过使用文件。
4）按（F1）。
5）再按NEZ，输入测站O点的坐标（X0,Y0,H0）；并在一栏，输入仪器高。
6）按BACKSIGHT（F2），再按NE/AZ，输入后视点A的坐标（xA,yA）；若不知A点坐标而已知坐标方位角，则可再按AZ，在HR项输入的值。瞄准A点，按YES。
