DT系列电子经纬仪说明书南京久测仪器技术有限公司前言感谢购买本公司DT系列中文电子经纬仪，本仪器是集光、机、电算于一体的测量仪器，维护和保养不善会使仪器精度降低，寿命缩短，甚至会影响正常测量工作。
为了使您更好地使用本仪器，请您仔细阅读本说明书并妥为保存备用。
本仪器采用绝对编码度盘角度测量系统，使用微机技术进行测量、计算、显示等功能，可同时显示水平角、垂直角、斜距或平距、高差等，可进行角度、坡度等多种模式的测量。
广泛应用于铁路、公路、桥梁、水利、矿山等方面的工程测量、也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
1、如果仪器长时间不使用，请定期检查（3个月）2、本仪器是精密仪器，请务必小心轻放，避免震动或撞击3、禁止高粉尘、无良好通风设备或靠近易燃物的环境下使用该仪器，以免发生意外4、禁止自行拆卸、重装仪器5、严禁用望远镜直接观测太阳，以免造成内部器件损坏或眼睛失明，若要观测太阳时务必使用阳光滤色镜6、在烈日或雨天环境下工作请务必在雨伞的掩护下进行，以免影响仪器精度或损坏仪器观测者离开仪器时，应将防雨罩罩在仪器上，灰尘或雨水可能使仪器发生故障7、在将仪器放入包装箱前，请确定仪器和包装箱是否干燥8、外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试，不可用化学试剂擦试塑料部件及有机玻璃表面可用浸水的软布擦拭9、禁止将仪器连同三脚架一起搬动10、不使用激光时，请关闭；勿频繁开关激光器目录前言 (1)1.仪器各部分说明 (4)1.1部件名称 (4)1.2显示屏 (6)1.3按键操作 (7)1.4RS232数据接口 (8)2.电池盒使用 (9)2.1电池盒更换 (9)2.2电池盒充电 (9)3.测量准备 (10)3.1仪器安放 (10)3.2仪器整平 (11)3.3用光学对点器置中仪器 (11)3.4望远镜屈光度、焦距的调节 (12)3.5开机 (12)3.6关机 (13)4.角度测量 (13)4.1水平角和垂直角测量 (13)4.2水平角（右角/左角）切换 (14)4.3水平角的设置 (15)4.4垂直角与坡度（%）转换 (16)4.5天顶距和高度角的转换 (16)4.6水平角度重复测量 (17)5.距离测量 (19)6.望远镜测距丝测距 (20)7.激光测量 (20)7.1定向测量 (21)7.2角度布设 (21)7.3天顶测量 (21)7.4水准测量 (22)8.参数设置 (22)8.1进入参数设置过程 (22)8.2自动关机设置 (23)9.检验与校正 (24)9.1长水准器的检验与校正 (24)9.2圆水准器的检验与校正 (25)9.3光学对点器的检验与校正 (25)9.4望远镜分划板竖丝的检验与校正 (26)9.5仪器照准差C的检验与校正 (27)9.6竖直度盘指标差i的检验与校正 (28)9.7激光束同焦与同轴的检验和校正 (28)10.仪器与基座的装卸 (29)11.技术指标 (30)12.出错代码 (32)13.附件 (33)1.仪器各部分名称及其功能1.1部件名称1.望远镜 5.下对点器9.基座联接旋钮13.长水准器2.仪器本体 6.圆水准器10.软键14.竖盘微动手轮3.左侧板7.基座调整旋钮11.显示屏15.竖盘制动手轮4.仪器号码8.基座12.功能按键16.物镜17.提手21.调焦手轮25.水平制动手轮18.提手螺钉22.目镜26.RS232接口19.电池卡钮23.右侧板20.电池24.水平微动手轮1.2显示屏显示屏采用图形式液晶显示，可显示角度、汉字、日期及时间等信息。
说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请阅读后，再进行下载，在实习时，对照操作步骤进行仪器操作。
点击下载第一部分：一光DT202电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。
如下图如示。
2、用盘左瞄准左边目标A，若要配置度盘为0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标B，记下水平读数；倒镜用盘右瞄准B，记下读数；逆时针旋转瞄准左边的目标A，记下水平读数。
说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准目标A后，再按键解除锁定。
②在测量过程中，要注意保持水平读数处于，若出现，则按键。
第二部分：TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
4、全站仪几种测量模式介绍（1）角度测量模式功能：按ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
电子经纬仪使用方法
电子经纬仪使用方法
⒈介绍
电子经纬仪是一种测量地球表面位置坐标的仪器，主要用于测量地图、土地测量、工程测量等领域。
本文档将详细介绍电子经纬仪的使用方法，包括仪器的准备、操作步骤、数据处理等内容。
⒉仪器准备
在开始使用电子经纬仪之前，需要进行以下准备工作：
⑴确保电子经纬仪电池充足并正确安装。
⑵检查仪器的各个部件是否完好，如显示屏、按键、接口等。
⑶根据需要准备好测量的目标点，如地图、测量桩等。
⒊操作步骤
⑴打开电子经纬仪电源，并进行系统自检。
⑵校准仪器，包括水平校准和方位校准。
⑶设置测量参数，如测量单位、坐标系等。
⑷在地图或目标点上选择参考点，进行观测。
⑸根据测量需求选择相应的测量模式，如单次测量、连续测量等。
⑹根据仪器提示进行测量操作，包括对准目标、触发测量、记录数据等。
⑺完成测量后，保存数据并关闭仪器。
⒋数据处理
⑴将电子经纬仪接口连接到计算机，并导入测量数据。
⑵使用专业软件进行数据处理和分析，如绘制地图、计算坐标等。
⑶根据需要测量报告，包括测量结果、图表、误差分析等。
⑷存档和备份测量数据，以备将来参考和使用。
附件：
本文档未涉及附件。
法律名词及注释：
⒈地图：指以地球表面为基础，按照一定比例缩小和表现地球表面地理现象的平面图。
⒉土地测量：指对土地进行界址、面积、体积、形状、地形、地貌和地质等各项要素的测量。
⒊工程测量：指针对工程项目进行的测量，包括地面测量、建筑物测量、水利工程测量等。
电子经纬仪使用方法电子经纬仪使用方法1-介绍本文档旨在详细介绍电子经纬仪的使用方法，以便用户能够正确、有效地操作该设备。
以下将逐步介绍电子经纬仪的各项功能，包括设置、校准、测量和数据处理等。
2-设备说明2-1 设备外观电子经纬仪通常由主机、测量杆、显示屏和控制按钮等组成。
在使用前，请确保设备外观完整无损，并了解各个部件的功能和用途。
2-2 电源与开关确认电子经纬仪是否已充电，并确保电源充足。
找到设备上的开关按钮，并了解其用途和操作方法。
3-设置3-1 语言设置根据需求选择合适的语言设置。
3-2 单位设置根据需要选择角度单位（如度、弧度）和距离单位（如米、英尺）。
3-3 系统设置根据具体需求设置设备的系统参数，如显示亮度、声音、坐标系等。
4-校准4-1 水平仪校准将电子经纬仪放置在相对水平的表面上，根据设备指示进行水平仪的校准。
4-2 方位角校准根据实际地理方位，进行方位角的校准，确保测量结果的准确性。
5-测量5-1 定位根据需要选择合适的定位模式（如单点定位、连续定位等），通过触摸屏或控制按钮确定测量位置。
5-2 开始测量按下测量按钮，设备开始进行测量，测量结果将实时显示在屏幕上。
5-3 结束测量测量完成后，按下停止按钮，结束当前测量过程。
6-数据处理6-1 数据导出将测量数据导出到计算机或其他存储设备，方便后续的处理和分析。
6-2 数据分析使用适当的软件对导出的数据进行处理和分析，提取有用的信息和结果。
6-3 数据报告根据需要数据报告，记录和归档测量结果，并进行合理的数据展示和解释。
附件:1-电子经纬仪操作手册2-相关软件法律名词及注释:1-水平仪：用于测量水平和垂直方向的仪器。
2-方位角：指示某一方向与参考方向之间的角度差。
3-单点定位：一次测量确定一个点的定位方式。
4-连续定位：连续多次测量来实现较高精度的定位方式。

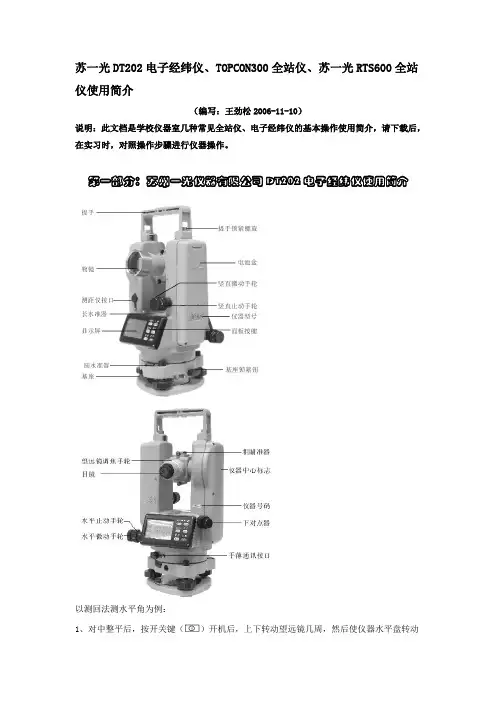

苏一光DT202电子经纬仪、TOPCON300全站仪、苏一光RTS600全站仪使用简介（编写：王劲松2006-11-10）说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请下载后，在实习时，对照操作步骤进行仪器操作。
第一部分：苏州一光仪器有限公司DT202电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。
如下图如示。
2、用盘左瞄准左边目标A，若要配置度盘为0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标B，记下水平读数；倒镜用盘右瞄准B，记下读数；逆时针旋转瞄准左边的目标A，记下水平读数。
说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准目标A后，再按键解除锁定。
②在测量过程中，要注意保持水平读数处于，若出现，则按键。
第二部分：TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU——进入主菜单测量模式键。
ESC——用于中断正在进行的操作，退回到上一级菜单。
POWER——电源开关键►◄——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，其功能分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V——竖盘读数；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，相当于x；E——东坐标，相当于y；Z——天顶方向坐标，相当于高程H。
苏州一光全站仪使用方法一、前言。
苏州一光全站仪是一种高精度、高效率的测量仪器，广泛应用于土木工程、建筑工程、地质勘探等领域。
本文将详细介绍苏州一光全站仪的使用方法，帮助用户更好地了解和操作该仪器。
二、准备工作。
1. 检查仪器及配件是否完好，如有损坏应及时更换；2. 确保仪器电池充足，或接通外部电源；3. 准备好相应的测量标志物，如反射棱镜、测量杆等；4. 确保测量场地的环境适宜，无遮挡物和明显的光线干扰。
三、基本操作。
1. 打开仪器电源，进行自校准和初始化；2. 调整仪器的水平，确保仪器稳定放置在水平地面上；3. 安装反射棱镜或测量杆，确保其垂直于地面并稳固；4. 通过观测屏幕上的数据，调整望远镜，使其对准目标物。
四、测量操作。
1. 设置测量模式，如水平角、垂直角、距离等；2. 对目标物进行测量，确保仪器稳定和准确；3. 记录测量数据，可通过连接计算机或其他设备进行实时数据传输；4. 完成测量后，关闭仪器电源，整理和存储相关配件和数据。
五、注意事项。
1. 在使用过程中，应注意防止仪器受到震动和碰撞，避免损坏；2. 保持仪器清洁干燥，避免进水和灰尘；3. 定期对仪器进行校准和维护，确保其精度和稳定性；4. 在使用过程中，遵守相关安全规定，确保人身和仪器安全。
六、总结。
苏州一光全站仪是一种高精度、高效率的测量仪器，正确的使用方法能够帮助用户更好地完成测量任务。
通过本文的介绍，相信用户对苏州一光全站仪的使用方法有了更清晰的认识，能够更加熟练地操作和应用该仪器。
以上就是苏州一光全站仪的使用方法，希望能对您有所帮助。
如有任何疑问或需要进一步了解，可咨询厂家或相关专业人士。
说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请阅读后，再进行下载，在实习时，对照操作步骤进行仪器操作。
点击下载第一部分：苏州一光DT202电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。
如下图如示。
2、用盘左瞄准左边目标A，若要配置度盘为0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标B，记下水平读数；倒镜用盘右瞄准B，记下读数；逆时针旋转瞄准左边的目标A，记下水平读数。
说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准目标A后，再按键解除锁定。
②在测量过程中，要注意保持水平读数处于，若出现，则按键。
第二部分：TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
4、全站仪几种测量模式介绍（1）角度测量模式功能：按ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1 ↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 ↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/ 左向水平读数HL 切换，一般用HR 。
F3 CMPS ：天顶距V/ 竖直角CMPS 的切换，一般取V 。
F4 P3 ↓：进入第 1 页。
（2）距离测量模式功能：按◢进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置。
第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。
F3 S/A ：设置棱镜常数改正值（PSM ）、大气改正值（PPM ）。
F4 P1 ↓：进入第 2 页。
第 2 页F1 OFSET ：偏心测量方式。
F2 SO ：距离放样测量方式。
F3 m /f/i ：距离单位米/ 英尺/ 英寸的切换。
F4 P2 ↓：进入第 1 页。
（3）坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM 、PPM 、距离单位等设置。
第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/Coarse/Tracking 。
F3 S/A ：设置棱镜改正值（PSM ），大气改正值（PPM ）常数。
F4 P1 ↓：进入第 2 页。
第 2 页F1 R.HT ：输入棱镜高。
F2 INS.HT ：输入仪器高。
F3 OCC ：输入测站坐标。
F4 P2 ↓：进入第 3 页。
第 3 页F1 OFSET ：偏心测量方式。
F2 ———F3 m /f/i: 距离单位米/ 英尺/ 英寸切换。
F4 P3 ↓：进入第 1 页。
（4）主菜单模式功能：按MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
（略）二、全站仪功能简介1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值V为止。
2、参数设置——按◢或，进入距离测量或坐标测量模式，再按第 1 页的S/A （F3 ）。
（1）棱镜常数PRISM 的设置——一般原配棱镜设置为0，国产棱镜一般设置为-30mm 。
（2）大气改正值PPM 的设置——按“ T-P ”，分别在“ TEMP. ”和“ PRES. ” 栏，输入测量时的气温、气压。
（或者按照说明书中的公式计算出PPM 值后，按“ PPM ”直接输入）。
说明：参数设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量按ANG 键，进入测角模式（开机后默认的模式）。
以测回法为例，测量水平角<AOB 。
盘左瞄准左边目标 A 点——配置水平度盘，若要置零（配至0°00＇00＂）则按0SET （F1 ）——顺时针旋转瞄准右边 B 点，记下水平度盘HR 的大小——倒镜成盘右，瞄准右边 B 点，记下HR 的大小——逆时针旋转瞄准左边 A 点，记下HR 的大小。
注：若要配至0°02＇30＂，则按HSET （F3 ）——按INPUT “ 0.0230 ” —— ENT 。
（二）距离测量先按◢键，进入测距模式，瞄准棱镜后，按F1 （MEAS ），记录下仪器测站点至棱镜点间的平距HD 、镜头与镜头间的斜距SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按ANG 键，进入测角模式，瞄准后视点 A 。
2、按HSET ，输入测站O 至后视点 A 的坐标方位角。
如：输入65.4839 ，即输入了。
3、按键，进入坐标测量模式。
按P ↓ ，进入第 2 页。
4、按OCC ，分别在N 、 E 、Z 输入测站坐标（x0 ,y0 ,H0 ）。
5、按P↓ ，进入第 2 页，在INS.HT 栏，输入仪器高。
6、按P ↓ ，进入第 2 页，在R.HT 栏，输入 B 点处的棱镜高。
7、瞄准待测量点 B ，按MEAS ，得 B 点的（xB ,yB ,HB ）。
（四）零星点的坐标放样（不使用文件）1、按MENU ，进入主菜单测量模式。
2、按LAYOUT ，进入放样程序，再按SKP ，略过使用文件。
3、按OOC.PT（F1 ），再按NEZ ，输入测站O 点的坐标（x0 ,y0 ,H0 ）；并在INS.HT 一栏，输入仪器高。
4、按BACKSIGHT （F2 ），再按NE/AZ ，输入后视点 A 的坐标（xA , yA ）；若不知 A 点坐标而已知坐标方位角，则可再按AZ ，在HR 项输入88.2940 ，则输入了方位角。
瞄准 A 点，按YES 。
5、按LAYOUT （F3 ），再按NEZ ，输入待放样点 B 的坐标（xB ,yB ,HB ）及测杆单棱镜的镜高后，按ANGLE （F1 ）。
使用水平制动和水平微动螺旋，使显示的dHR= ，即找到了OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于OB 方向上。
6、按DIST ，进行测量，根据显示的dHD 来指挥持棱镜者沿OB 方向移动，若dHD 为正，则向O 点方向移动；反之若dHD 为负，则向远处移动，直至dHD=0 时，立棱镜点即为B 点的平面位置。
7、其所显示的dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。
8、按NEXT ——反复 5 、 6 两步，放样下一个点C 。
第三部分：苏一光RTS600系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、显示屏上显示符号的含义3、全站仪几种测量模式介绍（1）角度测量模式（2）距离测量模式（3）坐标测量模式（4）主菜单模式按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。
（略）二、全站仪功能简介1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值VZ为止。
2、参数设置按EDM 键进入测距设置，按棱镜常数（F2 ）——输入（F1 ）—— -30 ——确认（F4 两次）——再按大气改正（F3 ）——输入（F1 ），在温度栏输入气温，如30 ——按确认（F4 ）——向下移动光标（EDM ），至气压栏——输入（F1 ）——输入气压，如：1013 hpa ——确认（F4 两次）——按ESC 键回到测角模式。
说明：参数设置后，在没有新设置前，仪器将保存现有设置。
（一）角度测量反复按EDM 键，进入测角模式（开机后默认的模式）。
屏幕出现：以测回法为例，测量水平角<AOB 。
盘左瞄准左边目标 A 点——配置水平度盘，若要配至0°00＇00＂则按置零（F1 ）——是（F3 ），HR 显示0°00＇00＂——顺时针旋转瞄准右边B 点，记下水平度盘HR 的大小——倒镜成盘右，瞄准右边B 点，记下HR 的大小——逆时针旋转瞄准左边A 点，记下HR 的大小。
注：若要配至0°02＇30＂，则按F4 两次翻至第3 页——按设角（F3 ）——输入（F1 ），输入“ 0.0230 ” ——确认（F4 两次），出现0°02＇30＂。
（二）距离测量若要测量水平距离，则按DISP 键一至三次，直至屏幕出现有HD 栏——瞄准棱镜后，按测距（F1 ），即得测站点至棱镜点间的平距HD 。
通过按DISP 键，可以查看镜头与镜头间的斜距SD 和镜头与镜头间的高差VD 。
（三）坐标测量1、按DISP 键一至三次，直至屏幕出现有三维坐标NEZ 栏—— P1 翻页（F4 ）——测站（F3 ）——坐标（F4 ）——输入（F1 ），分别在N 、E 、Z 栏输入测站点O 的坐标（x0 ,y0 ,H0 ）——确认（F4 两次）——输入（F1 ），在点号栏输入测站点号O ——确认（F4 两次）。
2、按EDM （▼ ）键两次，将光标移至“仪高”栏——输入（F1 ），输入仪器高——确认（F4 ）——按ESC ，返回——镜高（F1 ）——输入（F1 ），输入待测量点 B 处的棱镜高——确认（F4 两次）。
3、按P2 翻至P3 页（F4 ）——后视（F3 ）——后视（F2 ）——坐标（F3 ）——若已知后视点 A 的坐标(x A ，y A ) ，则按输入（F1 ），分别在N 、E 栏输入x A ，y A ，再确认（F4 两次）；若已知测站点O 至后视点A 的坐标方位角，则按角度（F3 ），在HR 栏输入65.4839 ，即输入了，再确认（F4 两次）。
