接近开关工作原理,及接线图

电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

PNP和NPN接近开关原理分析图一：这是一个实用的三线制NPN接近开关原理图。

它的工作过程为VT1、VT2、L1、L2、R1、R2、R3、R4、C1、C2组成基极调谐式振荡电路。

它是利用振荡的有无构成高频接近开关，有金属接近时振荡停止的电路。

VT1集电极开路是当二极管使用，作用是温度补赏。

VT2作主振晶体管，R1为VT2的基极偏置电阻，它与LC谐振回路并联。

R1的阻值必须用100K以上，如阻值太小，振荡难以停止。

C1、C2为偶合电容，同时起隔离作用，R2、R3组成射集直流负反馈电阻，L1、L2和C1构成选频网络，L1、L2是振荡线圈，L2是正反馈线圈。

VT3、VT4是做触发、放大整形,控制VT5与LED 管D2,VT5为开关。

控制输出。

接通电源时，电流通过LC振谐回路产生振荡，通过L2反馈回VT2基极，VT2导通。

VT2集电极电位高。

通过R5耦合至VT3基极，VT3基极低电位不导通，那么VT4基极高电位不通，VT5不导通。

VT5集电极电位高，可视为1输出高电平。

当有金属感应物接近时，振荡遭到破坏、L2相当于断开，VT2截止，集电极高电位。

通过R5耦合至VT3基极，VT3导通，集电极低电位通过R8耦合至VT4，VT4导通，通过R12推动D2点亮，同时给VT5基极提供高电位，使VT5导通，VT5集电极低电位输出。

因为VT5是NPN管，因此外接负载必须接在OUT与VCC之间，负载才有动作。

PNP型接近开关则把上图NPN管换成PNP管即可图二：为一个实用二线制接近开关内部原理图。

它的振荡部分和图一一样。

只不过是在给接近开关停振时增加了稳压和反向放大部分。

它由VT7和D5组成稳压电源提供给C3充电。

VT5、VT6、VT8及R11、12、15、16、17及D3组成三级反向放大器。

其中VT8作为开关输出。

因为是外接二线，电流由明显增大变化，所以用D3作钳位。

以稳定VT8导通时集电极成施密特触电压。

为弥补供电下降，加入D4及R17。

接近开关原理接线图解
在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。

当接近开关检测到档块时，就会有限位信号或参考点减速信号产生。

接线方法如图1所示。

图1 接近开关的接线
无论是哪一种接近开关，在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素，如图2所示。

图2 接近开关的使用场合
在接近开关安装与选用中，必须认真考虑检测距离、设定距离，保证THWSKW一2A上的接近开关可靠动作。

安装距离注意说明如图3所示。

图3 安装距离注意说明
在一些精度要求不是很高的场合，接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。

但在一些要求较高的场合，往往用光电编码器来测量旋转位移或者间接测量直线位移。

接近开关工作原理二在上篇文章中，我给大家讲叙了接近开关的工作原理，在接下来的文章中，我主要给大家讲叙的是接近开关的接线原理及应用。

接近开关按照工作电压级别分别分为10VDC~30VDC和90V AC~250V AC两种，分别为直流工作模式和交流工作模式，其中直流工作模式又分别可分为NPN型、PNP型、NPN一开一闭型、PNP一开一闭型、直流二线型以及模拟量型。

而交流可分为交流二线型和交流五线型两种。

以下是各自的接线图（注：，如果有此方面的爱好者，可参照其它相关资料）一）NPN型如图所示，红/棕线为正极，兰线为负极，黄/黑线为信号线，接近开关未感应之前，信号线与负极之间为一个常开的状态，而接近开关感应之后，信号线与负极之间为常闭的状态，从而形成信号输出。

二）PNP型如图所示，红/棕线为正极，兰线为负极，黄/黑线为信号线，接近开关未感应之前，信号线与负极之间为一个常闭的状态，而接近开关感应之后，信号线与负极之间为常开的状态，从而形成信号输出。

三）NPN一开一闭型如图所示，红/棕线为正极，兰线为负极，黄、黑线为信号线，接近开关未感应之前，信号线黑线与负极之间为一个常开的状态，而信号线黄线与负极之间为一个常闭的状态，当接近开关感应之后，黄线与黑线与负极之间的关系分别转换成常闭和常开，从而形成信号输出。

我们可根据自己的需要来选择信号线。

四）PNP一开一闭型如图所示，红/棕线为正极，兰线为负极，黄、黑线为信号线，接近开关未感应之前，信号线黑线与负极之间为一个常闭的状态，而信号线黄线与负极之间为一个常开的状态，当接近开关感应之后，黄线与黑线与负极之间的关系分别转换成常开和常闭，从而形成信号输出。

我们可根据自己的需要来选择信号线。

五）直流二线型如图所示，红线为正极，兰线标明为负极，但实际是不带任何电压的，只可接负载，当接近开关感应后，兰线上的电压级别和红线上的电压级别是一样的。

六）交流二线型交流二线与直流二线类似，只是电压级别不一样而已七）交流五线型交流五线型如图所示，红线、兰线为交流电压端，当接近开关不感应时，棕线为信号线的公共线，它分别与黑线形成一个常闭、与黄线形成一个常开的状态，当接近开关感应后，它与黑线形成一个常开、与黄线形成一个常闭的状态，从而形成信号输出，我们也要根据自己的需要来选择信号线。

接近开关工作原理标题：接近开关工作原理引言概述：接近开关是一种常用的传感器设备，广泛应用于工业自动化领域。

它能够检测物体的接近或远离，并将信号传递给控制系统，实现自动化控制。

本文将详细介绍接近开关的工作原理及其应用。

一、接近开关的基本原理1.1 电磁感应原理：接近开关通过电磁感应原理工作，当有金属物体靠近时，会产生感应电流，改变开关的工作状态。

1.2 感应距离：接近开关的感应距离取决于其工作原理，一般分为感应式和容量式两种，感应式接近开关感应距离较远，容量式接近开关感应距离较近。

1.3 工作频率：接近开关的工作频率一般在几百赫兹到几千赫兹之间，不同频率的接近开关适用于不同的工作环境。

二、不同类型接近开关的工作原理2.1 磁性接近开关：利用磁场感应原理，当有金属物体靠近时，磁场发生变化，触发开关动作。

2.2 光电接近开关：通过光电传感器工作，当有物体遮挡光线时，触发开关动作。

2.3 超声波接近开关：利用超声波传感器发射和接收声波信号，当有物体靠近时，声波反射回来，触发开关动作。

三、接近开关的应用领域3.1 工业自动化：接近开关广泛应用于流水线控制、物料检测、位置检测等工业自动化领域。

3.2 家用电器：接近开关也被应用于家用电器中，如电磁炉、洗衣机等，实现自动控制和安全保护。

3.3 汽车行业：接近开关在汽车行业中的应用也日益广泛，如车辆停车辅助系统、车门开关等。

四、接近开关的优缺点4.1 优点：接近开关灵敏度高、响应速度快、使用寿命长、安装方便。

4.2 缺点：受环境影响较大、价格相对较高、对金属物体敏感。

4.3 解决方法：通过合理的安装位置选择、保护措施和定期维护，可以降低接近开关的缺点。

五、接近开关的发展趋势5.1 进一步智能化：随着工业自动化的发展，接近开关将更加智能化，具备更多功能和更高的精度。

5.2 多元化应用：接近开关将在更多领域得到应用，如医疗器械、智能家居等，拓展其应用范围。

5.3 节能环保：未来的接近开关将更加注重节能环保，采用更高效的传感技术和材料，减少能源消耗。

接近开关的工作原理接近开关，也称为接近传感器，是一种能够感应物体靠近或远离的电子元件，常用于自动化控制系统中。

接近开关能够感应物体的存在并传递这个信息给控制系统，从而实现对运动、位置和距离的控制。

1.非接触式感应原理：这种原理利用物体对电磁场的干扰程度来感应物体的存在。

当物体靠近接近开关时，它会改变接近开关周围的电磁场，从而引起开关的状态变化。

这种原理适用于感应距离较远的场景。

2.磁感应原理：这种原理利用磁场感应物体的存在。

接近开关内部有一个磁感应元件，当物体靠近开关时，会在开关周围产生磁场的变化，从而导致开关的状态变化。

这种原理适用于感应距离较短的场景，如金属检测。

3.光电感应原理：这种原理利用光的传导特性。

包括远红外感应、近光纤感应、三角劈尖感应等。

当物体靠近接近开关时，会遮挡或反射光线，从而引起开关的状态变化。

这种原理适用于感应距离较远和对光的变化敏感的场景。

4.电容感应原理：这种原理利用物体对电容场的干扰程度来感应物体的存在。

接近开关内部有一个或多个电容板，当物体靠近或触碰到电容板时，会改变电容场的分布，从而引起开关的状态变化。

这种原理适用于感应距离较小和对变化敏感的场景。

在工业自动化领域，接近开关常用于检测物体的位置、运动和距离，从而实现对生产过程的控制。

例如，当机械臂需要抓取物体时，接近开关可以感应到物体的存在，从而控制机械臂的运动；当流水线需要对产品进行检测时，接近开关可以感应到产品的位置，从而触发相应的控制动作。

在家居智能领域，接近开关可以用于智能灯控系统。

当人靠近灯具时，接近开关可以感应到人的存在，从而自动打开灯光；当人离开时，接近开关可以感应到人的离开，从而自动关闭灯光。

这种智能感应系统不仅提高了使用便利性，也节省了能源。

总的来说，接近开关的工作原理根据不同的应用场景和需求来选择。

无论是工业自动化还是家居智能，接近开关都扮演着重要的角色，提高了生产效率、便利性和能源利用效率。

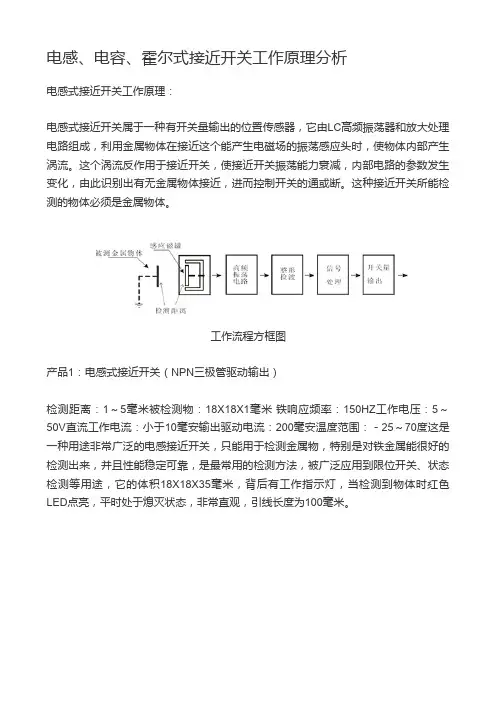

电感、电容、霍尔式接近开关工作原理分析电感式接近开关工作原理：电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图产品1：电感式接近开关（NPN三极管驱动输出）检测距离：1～5毫米被检测物：18X18X1毫米 铁响应频率：150HZ工作电压：5～50V直流工作电流：小于10毫安输出驱动电流：200毫安温度范围：－25～70度这是一种用途非常广泛的电感接近开关，只能用于检测金属物，特别是对铁金属能很好的检测出来，并且性能稳定可靠，是最常用的检测方法，被广泛应用到限位开关、状态检测等用途，它的体积18X18X35毫米，背后有工作指示灯，当检测到物体时红色LED点亮，平时处于熄灭状态，非常直观，引线长度为100毫米。

这种光电开关的输出采用NPN型三极管集电极开漏输出模式，也就是说模块的黑线就是三极管的集电极，如果模块检测到信号，三极管就会导通，将黑线下拉到地电平，黑线和棕线之间就会出现电源电压，如果电源是12V的那么这个电压就是12V，如果电源是24V这个电压就是24V，一般三极管的驱动能力约100毫安左右，所以可以直接驱动继电器等小功率负载。

如果客户希望得到的是一个电压信号，可以在黑线和棕线之间接一个1K的电阻，这时模块没有信号时，黑线就是电源＋电压，模块检测到信号时黑线跳变成电源地（实际是0.2V，三极管的导通压降）。

电容式接近开关工作原理：电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

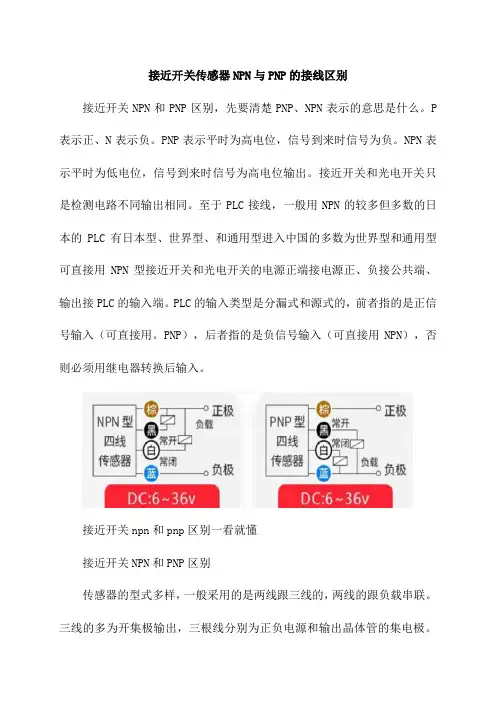

接近开关传感器NPN与PNP的接线区别接近开关NPN和PNP区别，先要清楚PNP、NPN表示的意思是什么。

P 表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出。

接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多但多数的日本的PLC有日本型、世界型、和通用型进入中国的多数为世界型和通用型可直接用NPN型接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用。

PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

接近开关npn和pnp区别一看就懂接近开关NPN和PNP区别传感器的型式多样，一般采用的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

接近开关传感器NPN与PNP的接线区别在机械设备控制中，从工程设计到应用安装都需要对控制部分的接近开关传感器接线方法非常清晰明了。

现实中却无法实现所有过程为同一人或都是专业且了解传感器与机械设备的全性能人员，故在机械手、机器人、自动化设备、半自动化生产线等有机械控制的地方应用到接近开关或光电传感器时，即可能出现对接线方法不完全了解的情况和现象。

一般二线式的传感器接线相对简单，只要区分DC（直流）与AC（交流），正负极正确就可运行使用。

需要区分的主要为三线式、四线式的接近开关、光电传感器，它们有正输出与负输出之分，即NPN型与PNP型。

接线图为例如下：一、NPN型、PNP型信号输出线的定义1.VCC：为电源正极V（接红色或褐色信号线）；2.GND：为电源负极0V或为接地线（接蓝色信号线）；3.OUT：为负载又称信号输出线（接黑色或白色信号线）；二、NPN型、PNP型接线说明1、NPN型工作原理NPN型接近开关用于正极共点（COM），信号端为负电压输出；传感器内部开关是信号输出线OUT与GND（0V）电源“－”极相连，相当于OUT信号输出低电平。

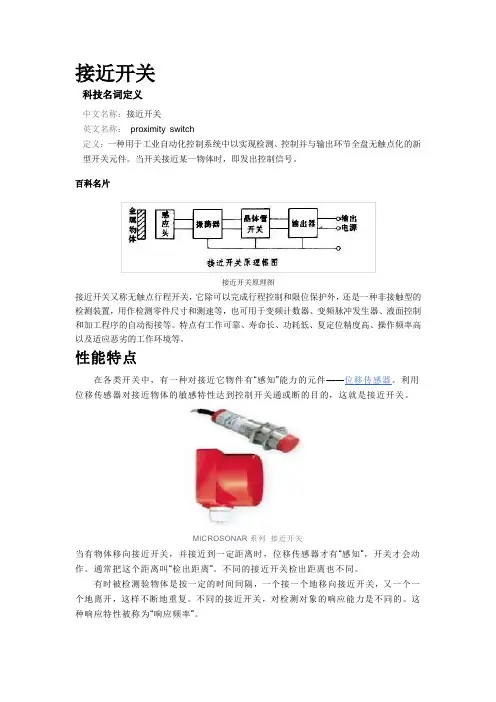

接近开关科技名词定义中文名称：接近开关英文名称：proximity switch定义：一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。

当开关接近某一物体时，即发出控制信号。

百科名片接近开关原理图接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。

特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。

性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

MICROSONAR系列接近开关当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：1、涡流式接近开关这种开关有时也叫电感式接近开关。

它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。

这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是导电体。

2、电容式接近开关这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。

这个外壳在测量过程中通常是接地或与设备的机壳相连接。

当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。

接近开关工作原理一、概述接近开关是一种常用的传感器，用于检测物体的接近或者离开状态。

它广泛应用于自动化控制系统中，可以实现物体的非接触式检测，具有灵敏、可靠、快速等特点。

本文将详细介绍接近开关的工作原理及其应用。

二、工作原理接近开关的工作原理基于不同的物理原理，常见的有电磁感应原理、光电感应原理和超声波感应原理。

1. 电磁感应原理电磁感应接近开关利用物体对磁场的影响来实现接近检测。

当物体挨近接近开关时，物体的磁场会干扰接近开关的磁场，从而改变接近开关的工作状态。

电磁感应接近开关通常由线圈和磁芯组成。

当物体接近时，物体的磁场会导致线圈中的感应电流发生变化，从而触发开关动作。

2. 光电感应原理光电感应接近开关利用光电传感器来检测物体的接近状态。

光电感应接近开关通常由光源、接收器和控制电路组成。

光源发出光束，当物体接近时，物体味遮挡光束，使接收器接收到的光信号发生变化，从而触发开关动作。

3. 超声波感应原理超声波感应接近开关利用超声波传感器来检测物体的接近状态。

超声波感应接近开关通常由超声波发射器和接收器组成。

超声波发射器发出超声波，当物体接近时，物体味反射回来的超声波被接收器接收到，从而触发开关动作。

三、应用接近开关广泛应用于工业自动化控制系统中，以下为几个常见的应用场景：1. 自动门控制接近开关可以用于自动门的控制，当有人或者物体挨近门时，接近开关检测到信号后，触发自动门的开启或者关闭动作，提高了门的使用便利性和安全性。

2. 机械装配线控制接近开关可以用于机械装配线上的物体检测，当物体到达特定位置时，接近开关检测到信号后，触发相应的动作，如启动机械臂、住手输送带等，实现自动化装配。

3. 液位检测接近开关可以用于液位检测，当液体接近接近开关时，接近开关检测到信号后，触发相应的动作，如报警、住手液体注入等，保证液位的稳定和安全。

4. 物体计数接近开关可以用于物体计数，当物体经过接近开关时，接近开关检测到信号后，触发计数器加一的动作，实现对物体数量的精确计数。

一、npn接近开关的原理npn接近开关是一种常用的传感器，它可以在不接触被测物体的情况下检测其是否接近。

npn接近开关内部的工作原理是基于晶体管的放大作用。

npn接近开关包括一个npn晶体管和一个电感线圈。

当被测物体靠近npn接近开关时，物体的金属部分与npn接近开关的感应线圈产生磁场相互作用，从而改变感应线圈的电感值。

这个变化将使npn晶体管的输出电压发生变化，从而实现对物体距离的检测。

二、npn接近开关的常开、常闭状态1. 常开状态：当被测物体远离npn接近开关时，npn晶体管处于导通状态，输出电压为高电平，此时npn接近开关处于常开状态。

2. 常闭状态：当被测物体靠近npn接近开关时，npn晶体管处于截止状态，输出电压为低电平，此时npn接近开关处于常闭状态。

三、npn接近开关的电路连接1. npn接近开关通常与外部电路连接，以完成对被测物体的检测。

典型的npn接近开关电路连接包括电源、npn接近开关和负载。

2. 电源：npn接近开关需要外部直流电源的供电，通常接近开关规格中会标明所需的电源电压范围。

3. npn接近开关：npn接近开关用于感应被测物体的距离变化，并产生相应的输出信号。

4. 负载：npn接近开关的输出信号通常需要用于驱动其他设备或控制系统，例如可用于触发继电器、报警器或其他传感器。

四、npn接近开关的应用领域1. 工业自动化：npn接近开关常用于生产线上的自动化控制系统中，用来检测工件、原材料和产品的位置、距离及状态，以实现自动化生产流水线。

2. 安防监控：npn接近开关也可用于安防监控系统中，用来感应门窗的开闭状态，实现对建筑物出入口的监控和报警。

3. 机械制造：在机械制造行业，npn接近开关通常用于检测机器设备的运转状态和位置，以实现对设备的自动控制和保护。

五、npn接近开关的特点和优势1. 非接触式检测：npn接近开关不需要与被测物体接触，具有无磨损、高可靠性和长寿命的特点。

接近开关工作原理及接线接近开关是一种常见的电子元件，它在电路中起着重要的作用。

本文将从工作原理和接线两个方面探讨接近开关的相关知识。

一、接近开关的工作原理接近开关是一种能够检测物体接近或离开的装置，它能够根据物体的距离来控制电路的开关状态。

接近开关的工作原理主要基于电磁感应和物体的电导性。

当物体靠近接近开关时，它会改变接近开关周围的磁场分布。

根据法拉第电磁感应定律，当磁场发生变化时，周围的导体中将会产生感应电流。

接近开关利用这个原理，当物体靠近时，感应电流的产生会使其内部的电路闭合，从而控制电路的开关状态。

具体来说，接近开关内部包含一个线圈和一个铁芯。

当线圈通电时，产生的磁场会被铁芯吸引，形成一个磁场环境。

当物体靠近时，它会改变磁场环境，进而改变线圈中的感应电流。

通过检测感应电流的变化，接近开关能够判断物体的位置，并相应地控制电路的开关状态。

二、接近开关的接线方法接近开关的接线方法根据不同的工作原理和应用场景而有所不同。

常见的接线方法包括两线制、三线制和四线制。

1. 两线制接线方法：两线制接近开关只需要连接两根导线即可，一根用于电源的连接，另一根用于输出信号的接收。

这种接线方法适用于简单的开关控制场景，但无法实现继电器等特殊控制功能。

2. 三线制接线方法：三线制接近开关需要连接三根导线，分别是电源线、输出线和零线。

电源线用于接通电源，输出线用于输出信号，零线则用于回路的闭合。

这种接线方法适用于较为复杂的控制场景，能够实现多种功能。

3. 四线制接线方法：四线制接近开关需要连接四根导线，分别是电源线、输出线、正线和负线。

电源线和输出线的作用与三线制相同，而正线和负线则用于控制继电器等特殊功能。

需要注意的是，在进行接线时，应根据接近开关的型号和规格来选择合适的接线方法，并严格按照说明书进行正确接线。

此外，为了保证电路的安全性和可靠性，还应注意接线的牢固性和防护措施。

总结：接近开关是一种能够检测物体距离的装置，它通过利用电磁感应和物体的电导性来实现对电路开关状态的控制。

接近开关的工作原理
接近开关是一种常用的电气元件，其工作原理是基于磁场或电场的感应效应。

当物体接近接近开关时，由于其电磁感应作用，接近开关内部的电路会发生变化，从而使输出信号产生相应的变化。

接近开关的工作原理可以分为两种类型：磁感应式和电容感应式。

磁感应式接近开关是利用磁场感应原理，当金属物体靠近磁感应式接近开关时，磁场会发生变化，从而触发接近开关内部的电路，产生输出信号。

电容感应式接近开关则是利
用电场感应原理，当物体靠近电容感应式接近开关时，会改变电容的值，从而触发开关内部的电路，产生输出信号。

接近开关广泛应用于自动化控制领域，例如机器人、自动化生产线等。

其优点是高灵敏度、高可靠性、长寿命等特点，能够实现非接触式检测，提高生产效率和安全性。

同时，接近开关的种类也非常多样化，包括感应式、光电式、超声波式等，可以根据不同的应用场合进行选择和应用。

接近开关工作原理，及接线图发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次接近开关工作原理1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。

根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特点：●非接触检测，避免了对传感器自身和目标物的损坏。

●无触点输出，操作寿命长。

●即使在有水或油喷溅的苛刻环境中也能稳定检测。

●反应速度快。

●小型感测头，安装灵活。

2、类型（1）按配置来分（2）、按检测方法分●通用型：主要检测黑色金属（铁）。

●所有金属型：在相同的检测距离内检测任何金属。

●有色金属型：主要检测铝一类的有色金属。

3、高频振荡型接近传感器的工作原理电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。

振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。

振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

下面为详细介绍：（1）通用型接近传感器的工作原理振荡电路中的线圈L产生一个高频磁场。

当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。

随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。

然后，振荡减弱直至停止。

传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。

（2）所有金属型传感器的工作原理所有金属型传感器基本上属于高频振荡型。

和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。

目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。

传感器检测到这个变化并输出检测信号。

（3）有色金属型传感器工作原理有色金属传感器基本上属于高频振荡型。
