接近开关原理及接线图

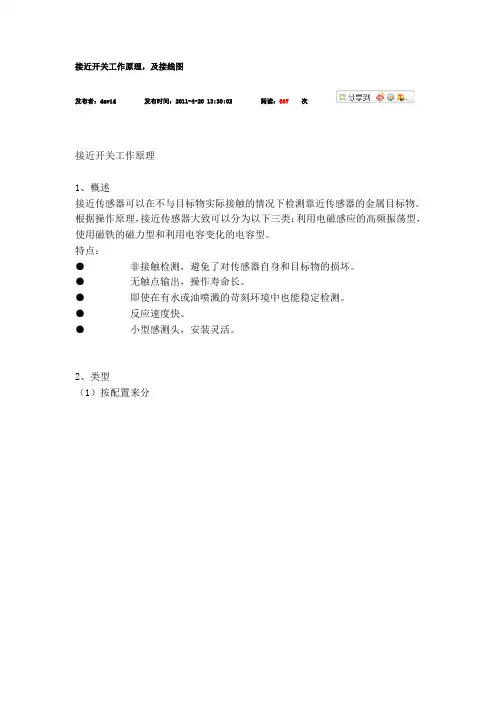

接近开关工作原理，及接线图发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次接近开关工作原理1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。

根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特点：●非接触检测，避免了对传感器自身和目标物的损坏。

●无触点输出，操作寿命长。

●即使在有水或油喷溅的苛刻环境中也能稳定检测。

●反应速度快。

●小型感测头，安装灵活。

2、类型（1）按配置来分（2）、按检测方法分●通用型：主要检测黑色金属（铁）。

●所有金属型：在相同的检测距离内检测任何金属。

●有色金属型：主要检测铝一类的有色金属。

3、高频振荡型接近传感器的工作原理电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。

振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。

振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

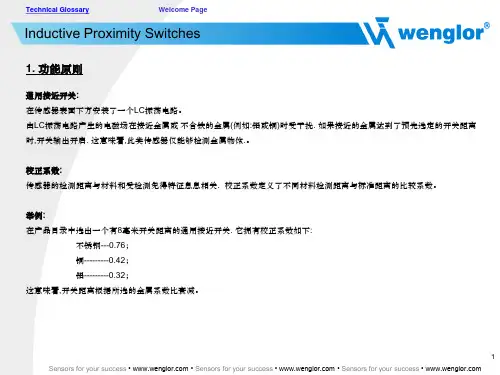

下面为详细介绍：（1）通用型接近传感器的工作原理振荡电路中的线圈L产生一个高频磁场。

当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。

随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。

然后，振荡减弱直至停止。

传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。

（2）所有金属型传感器的工作原理所有金属型传感器基本上属于高频振荡型。

和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。

目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。

传感器检测到这个变化并输出检测信号。

（3）有色金属型传感器工作原理有色金属传感器基本上属于高频振荡型。

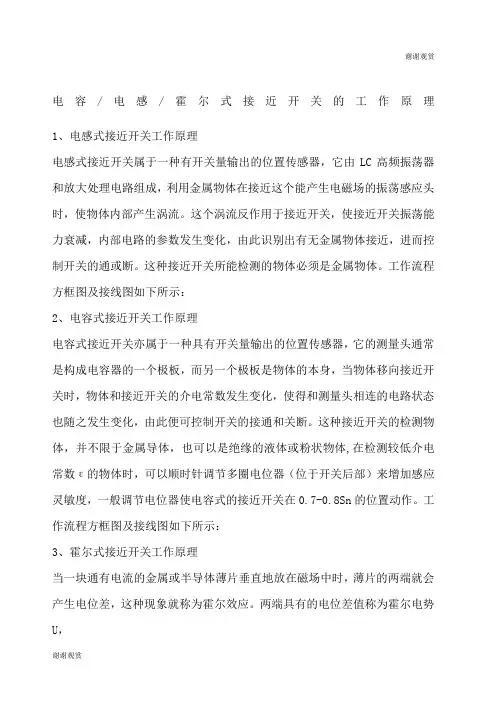

电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

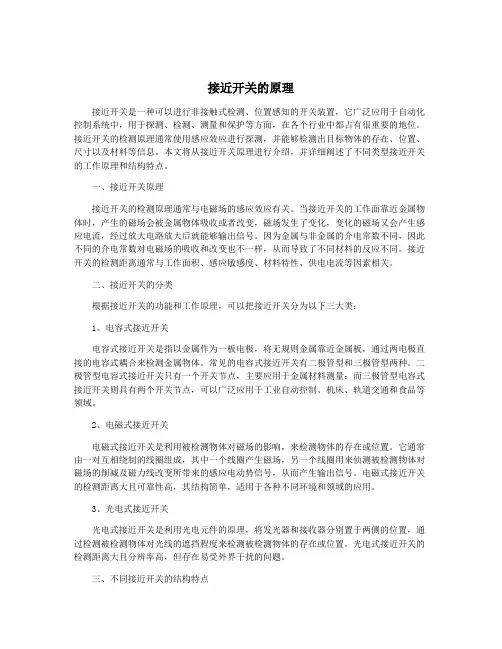

接近开关的原理接近开关是一种可以进行非接触式检测、位置感知的开关装置，它广泛应用于自动化控制系统中，用于探测、检测、测量和保护等方面，在各个行业中都占有很重要的地位。

接近开关的检测原理通常使用感应效应进行探测，并能够检测出目标物体的存在、位置、尺寸以及材料等信息。

本文将从接近开关原理进行介绍，并详细阐述了不同类型接近开关的工作原理和结构特点。

一、接近开关原理接近开关的检测原理通常与电磁场的感应效应有关。

当接近开关的工作面靠近金属物体时，产生的磁场会被金属物体吸收或者改变，磁场发生了变化，变化的磁场又会产生感应电流，经过放大电路放大后就能够输出信号。

因为金属与非金属的介电常数不同，因此不同的介电常数对电磁场的吸收和改变也不一样，从而导致了不同材料的反应不同。

接近开关的检测距离通常与工作面积、感应敏感度、材料特性、供电电流等因素相关。

二、接近开关的分类根据接近开关的功能和工作原理，可以把接近开关分为以下三大类：1、电容式接近开关电容式接近开关是指以金属作为一板电极，将无规则金属靠近金属板，通过两电极直接的电容式耦合来检测金属物体。

常见的电容式接近开关有二极管型和三极管型两种。

二极管型电容式接近开关只有一个开关节点，主要应用于金属材料测量；而三极管型电容式接近开关则具有两个开关节点，可以广泛应用于工业自动控制、机床、轨道交通和食品等领域。

2、电磁式接近开关电磁式接近开关是利用被检测物体对磁场的影响，来检测物体的存在或位置。

它通常由一对互相绕制的线圈组成，其中一个线圈产生磁场，另一个线圈用来侦测被检测物体对磁场的削减及磁力线改变所带来的感应电动势信号，从而产生输出信号。

电磁式接近开关的检测距离大且可靠性高，其结构简单，适用于各种不同环境和领域的应用。

3、光电式接近开关光电式接近开关是利用光电元件的原理，将发光器和接收器分别置于两侧的位置，通过检测被检测物体对光线的遮挡程度来检测被检测物体的存在或位置。

光电式接近开关的检测距离大且分辨率高，但存在易受外界干扰的问题。

接近开关工作原理标题：接近开关工作原理引言概述：接近开关是一种常用的传感器，用于检测物体的接近或离开。

它在工业自动化领域起着重要作用，能够实现自动化控制和监测。

本文将详细介绍接近开关的工作原理。

一、接近开关的分类1.1 电感式接近开关：通过感应物体的电磁感应来检测物体的接近或离开。

1.2 光电式接近开关：利用光电传感器来检测物体的位置，当物体接近时，光束被阻挡，从而触发开关。

1.3 超声波接近开关：利用超声波来检测物体的距离，当物体接近时，超声波被反射回来，从而触发开关。

二、接近开关的工作原理2.1 电感式接近开关：当物体靠近电感线圈时，会改变线圈的电感值，从而改变电路中的参数，触发开关。

2.2 光电式接近开关：当物体阻挡光束时，光电传感器会接收到信号，触发开关。

2.3 超声波接近开关：发送超声波信号，当信号被物体反射回来时，接收器会接收到信号，触发开关。

三、接近开关的应用领域3.1 工业自动化：接近开关广泛用于自动化生产线上，用于检测物体的位置和距离。

3.2 家用电器：一些家用电器中也会使用接近开关，用于控制开关和检测物体位置。

3.3 安防监控：接近开关可以用于安防监控系统中，检测人员或物体的接近。

四、接近开关的优缺点4.1 优点：接近开关灵敏度高，响应速度快，使用方便，能够实现非接触式检测。

4.2 缺点：对环境条件要求较高，受到外界干扰，需要定期维护和校准。

4.3 发展趋势：随着技术的不断发展，接近开关的性能和稳定性将不断提高，应用领域也将不断扩大。

五、接近开关的未来发展5.1 智能化：未来接近开关将更加智能化，能够实现自动学习和适应不同环境。

5.2 多功能化：未来接近开关将具有更多功能，能够实现多种检测和控制操作。

5.3 网络化：未来接近开关将与网络相连，实现远程监控和控制，提高生产效率和安全性。

总结：接近开关作为一种重要的传感器，在工业自动化和其他领域有着广泛的应用。

了解接近开关的工作原理可以帮助我们更好地使用和维护它，同时也可以预测未来接近开关的发展趋势，为我们的生产和生活带来更多便利和安全。

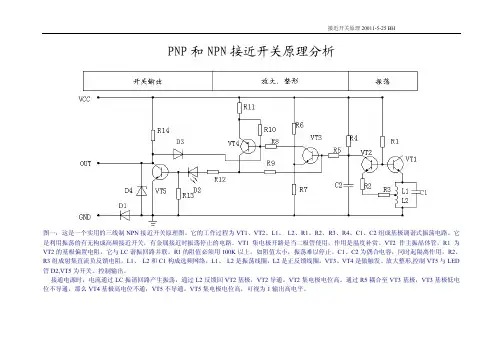

PNP和NPN接近开关原理分析图一：这是一个实用的三线制NPN接近开关原理图。

它的工作过程为VT1、VT2、L1、L2、R1、R2、R3、R4、C1、C2组成基极调谐式振荡电路。

它是利用振荡的有无构成高频接近开关，有金属接近时振荡停止的电路。

VT1集电极开路是当二极管使用，作用是温度补赏。

VT2作主振晶体管，R1为VT2的基极偏置电阻，它与LC谐振回路并联。

R1的阻值必须用100K以上，如阻值太小，振荡难以停止。

C1、C2为偶合电容，同时起隔离作用，R2、R3组成射集直流负反馈电阻，L1、L2和C1构成选频网络，L1、L2是振荡线圈，L2是正反馈线圈。

VT3、VT4是做触发、放大整形,控制VT5与LED 管D2,VT5为开关。

控制输出。

接通电源时，电流通过LC振谐回路产生振荡，通过L2反馈回VT2基极，VT2导通。

VT2集电极电位高。

通过R5耦合至VT3基极，VT3基极低电位不导通，那么VT4基极高电位不通，VT5不导通。

VT5集电极电位高，可视为1输出高电平。

当有金属感应物接近时，振荡遭到破坏、L2相当于断开，VT2截止，集电极高电位。

通过R5耦合至VT3基极，VT3导通，集电极低电位通过R8耦合至VT4，VT4导通，通过R12推动D2点亮，同时给VT5基极提供高电位，使VT5导通，VT5集电极低电位输出。

因为VT5是NPN管，因此外接负载必须接在OUT与VCC之间，负载才有动作。

PNP型接近开关则把上图NPN管换成PNP管即可图二：为一个实用二线制接近开关内部原理图。

它的振荡部分和图一一样。

只不过是在给接近开关停振时增加了稳压和反向放大部分。

它由VT7和D5组成稳压电源提供给C3充电。

VT5、VT6、VT8及R11、12、15、16、17及D3组成三级反向放大器。

其中VT8作为开关输出。

因为是外接二线，电流由明显增大变化，所以用D3作钳位。

以稳定VT8导通时集电极成施密特触电压。

为弥补供电下降，加入D4及R17。

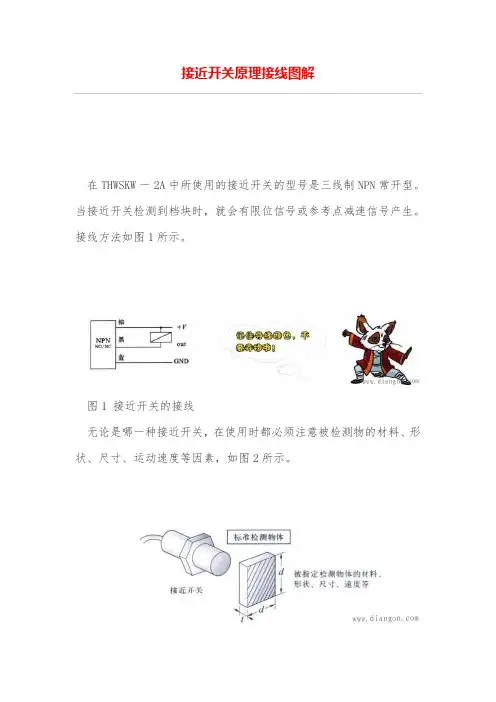

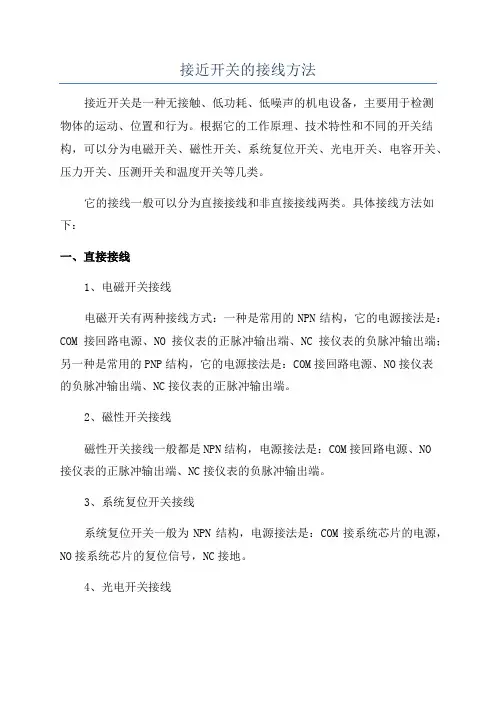

接近开关原理接线图解
在THWSKW一2A中所使用的接近开关的型号是三线制NPN常开型。

当接近开关检测到档块时，就会有限位信号或参考点减速信号产生。

接线方法如图1所示。

图1 接近开关的接线
无论是哪一种接近开关，在使用时都必须注意被检测物的材料、形状、尺寸、运动速度等因素，如图2所示。

图2 接近开关的使用场合
在接近开关安装与选用中，必须认真考虑检测距离、设定距离，保证THWSKW一2A上的接近开关可靠动作。

安装距离注意说明如图3所示。

图3 安装距离注意说明
在一些精度要求不是很高的场合，接近开关可以用来产品计数、测量转速甚至是旋转位移的角度。

但在一些要求较高的场合，往往用光电编码器来测量旋转位移或者间接测量直线位移。

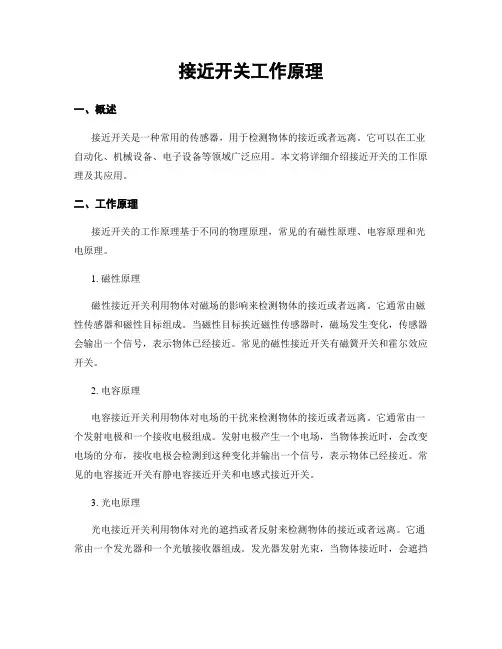

接近开关工作原理一、概述接近开关是一种常用的传感器，用于检测物体的接近或者远离。

它可以在工业自动化、机械设备、电子设备等领域广泛应用。

本文将详细介绍接近开关的工作原理及其应用。

二、工作原理接近开关的工作原理基于不同的物理原理，常见的有磁性原理、电容原理和光电原理。

1. 磁性原理磁性接近开关利用物体对磁场的影响来检测物体的接近或者远离。

它通常由磁性传感器和磁性目标组成。

当磁性目标挨近磁性传感器时，磁场发生变化，传感器会输出一个信号，表示物体已经接近。

常见的磁性接近开关有磁簧开关和霍尔效应开关。

2. 电容原理电容接近开关利用物体对电场的干扰来检测物体的接近或者远离。

它通常由一个发射电极和一个接收电极组成。

发射电极产生一个电场，当物体挨近时，会改变电场的分布，接收电极会检测到这种变化并输出一个信号，表示物体已经接近。

常见的电容接近开关有静电容接近开关和电感式接近开关。

3. 光电原理光电接近开关利用物体对光的遮挡或者反射来检测物体的接近或者远离。

它通常由一个发光器和一个光敏接收器组成。

发光器发射光束，当物体接近时，会遮挡或者反射光束，光敏接收器会检测到光的变化并输出一个信号，表示物体已经接近。

常见的光电接近开关有红外线接近开关和光电开关。

三、应用领域接近开关在各个领域都有广泛的应用，以下列举几个常见的应用领域。

1. 工业自动化接近开关可以用于自动化生产线上的物体检测、位置检测等。

例如，在流水线上，可以使用接近开关来检测产品是否到达指定位置，从而触发下一步的操作。

2. 机械设备接近开关可以用于机械设备中的安全控制。

例如，在一个旋转设备上，可以使用接近开关来检测设备是否正常运转，如果设备异常，则可以及时住手设备以避免事故发生。

3. 电子设备接近开关可以用于电子设备中的触摸控制。

例如，现在不少智能手机都配备了接近开关，当用户接近手机时，屏幕会自动亮起，当用户远离手机时，屏幕会自动熄灭，以节省电量。

四、总结接近开关是一种常用的传感器，其工作原理基于磁性、电容或者光电原理。

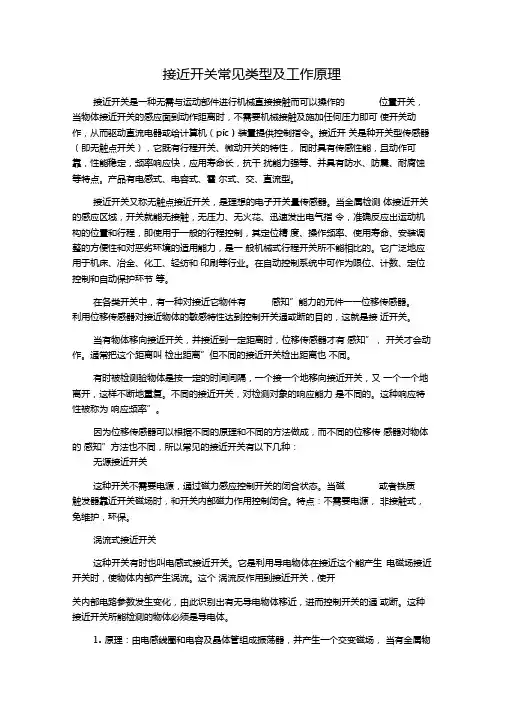

接近开关常见类型及工作原理接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（pic）装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

在各类开关中，有一种对接近它物件有感知”能力的元件一一位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有感知”，开关才会动作。

通常把这个距离叫检出距离”但不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为响应频率”。

因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的感知”方法也不同，所以常见的接近开关有以下几种：无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。

特点：不需要电源，非接触式，免维护，环保。

涡流式接近开关这种开关有时也叫电感式接近开关。
