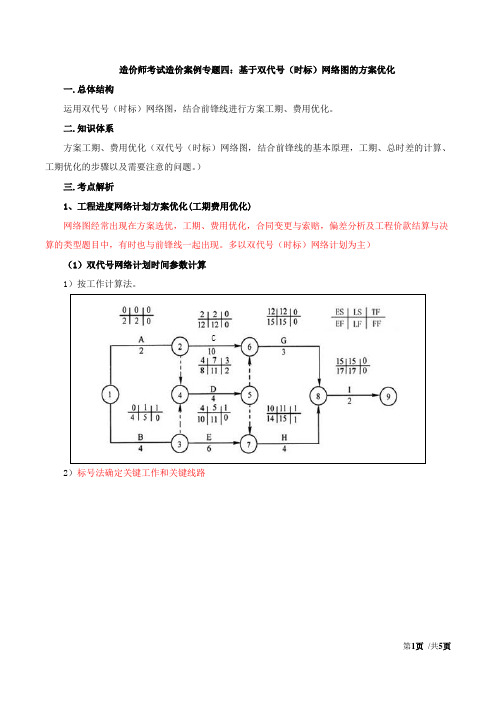

造价师考试造价案例专题四：基于双代号（时标）网络图的方案优化一.总体结构运用双代号（时标）网络图，结合前锋线进行方案工期、费用优化。
二.知识体系方案工期、费用优化（双代号（时标）网络图，结合前锋线的基本原理，工期、总时差的计算、工期优化的步骤以及需要注意的问题。
）三.考点解析1、工程进度网络计划方案优化(工期费用优化)网络图经常出现在方案选优，工期、费用优化，合同变更与索赔，偏差分析及工程价款结算与决算的类型题目中，有时也与前锋线一起出现。
多以双代号（时标）网络计划为主）（1）双代号网络计划时间参数计算1）按工作计算法。
2）标号法确定关键工作和关键线路3）平行线路法——利用封闭线路找关键线路，计算平行工作总时差。
记住三个“一定”：1、封闭圆圈两条线路的交叉节点一定是关键节点；2、找与之平行的线路一定是关键线路；3、封闭圆圈一定是最小封闭圆圈。
（2）双代号时标网络计划（经常与前锋线一起考察）进度对比反映的信息如下。
①工作实际达到的位置在检查日期线的左侧，表示该工作实际进度拖后，拖后的时间为二者之差。
②工作实际达到的位置与检查日期线重合，表明该工作实际进度与计划进度一致。
③工作实际达到的位置在检查日期线的右侧，表示该工作实际进度超前，超前的时间为二者之差。
（3）网络计划的优化包括工期优化，费用优化，资源优化，重点是工期优化。
工期优化一般通过压缩关键工作的持续时间来满足工期要求，但应注意：1）不能改变网络图中各项工作之间的逻辑关系；2）被压缩的关键工作在压缩完成后仍应为关键工作；3）若优化过程中出现多条关键线路时，为使工期缩短，应将各关键线路持续时间压缩同一数值。
化步骤如下：①按标号法确定关键工作和关键线路，并求出计算工期。
②按要求工期计算应缩短的时间ΔT：③选择应优先缩短持续时间的关键工作，主要考虑所需增加的赶工费最少的工作。
④将优先缩短的关键工作(或几个关键工作的组合)压缩到最短持续时间，然后找出关键线路，若被压缩的工作变成非关键工作，应将持续时间延长以保持其仍为关键工作。
赶工-费用优化例题工作 A B C D E F G H I紧前工作- A A C B C D E、F G、H工时正常8 4 10 2 6 4 4 7 3 赶工 6 3 6 2 5 2 3 4 4直接正常4000 2000 6000 500 5000 3000 1000 8000 5000费用赶工5000 2800 6600 500 5200 3200 1700 11600 5800赶工成本1000 800 600 0 200 200 700 3600 800可压缩工期 2 1 4 0 1 2 1 3 1直接费用增加率500 800 150 0 200 100 700 1200 800 解：第一步：绘制网络图，按照正常工作时间计算网络时间，确定关键线路并计算总工期，只有对关键路径进行赶工才能缩短项目工期。
第二步：求出正常工作时间条件下总费用，并计算各项工作的费用率（见上表）总费用=∑各项工作直接费+间接费用总成本=（4000+2000+6000+500+5000+3000+1000+8000+5000）+1000×34=68500（元）第三步：选择被压缩的工作（作业、工序），计算压缩后的工期及工程成本节约额。
要注意以下事项：压缩工期的工作必须是关键工作；被压缩对象的顺序是从成本斜率最低的工作开始；当有多条关键路线时，应优先考虑缩短它们的共同作业的作业时间。
（1）第一步优化：先压缩费用率最低的F活动2天，依费用率高低再压缩C活动2天（若压缩C4天，即是，C进行6天，此时关键线路发生改变，见下图，所以C只能压缩2天），同时压缩A 2天，I活动1天。
此时，总工期缩短7天（2+2+2+1），引起费用的节约额为：费用节约额=1000×7-（100×2+150×2+500×2+800×1）=4700（元）（2）第二步优化：A，I活动已不能压缩，上图中考虑成对关键线路②③⑤和②④⑤。
