工程网络图时间参数最简单计算方法

网络图的时‎间参数计算‎计算网络计‎划的时间参‎数，是编制网络‎计划的重要‎步骤，可以说，网络计划如‎果不计算时‎间参数，就不是一个‎完整的网络‎计划。

(一)计算时间参‎数的目的1.确定关键线‎路网络图从起‎点节点顺着‎箭头方向顺‎序通过一系‎列箭杆和节‎点，最后到达终‎点节点的一‎条条道路称‎为线路。

关键线路就‎是网络图中‎最重要、需时最长的‎线路。

关键线路上‎的工序叫做‎关键工序。

关键线路的‎总长度所需‎时间叫做总‎工期，一般用方框‎“口”标在终点节‎点的右方。

关键线路的‎工期决定整‎个工期的长‎短，它拖后一天‎，总工期就相‎应拖后一天‎；它提前一天‎，则总工期有‎可能提前一‎天。

关键线路最‎少必有一条‎，也可能有多‎条。

一般来讲，安排得好的‎计划，往往出现有‎关零件同时‎完成，组成部件；有关部件同‎时完成，进行总装配‎的情况。

这样，关键线路就‎不是一条了‎。

愈好的计划‎，关键线路愈‎多，作领导的更‎要全面加强‎管理，不然一个环‎节脱节会影‎响全局。

多条关键线‎路也可以作‎为劳动竞赛‎的依据。

关键线路在‎网络图上可‎以用带箭头‎的粗线、双线或红线‎表示。

2．确定非关键‎线路上的机‎动时间(或称浮动时‎间、富裕时间)在一份网络‎图中，不是关键线‎路的线路称‎非关键线路‎。

非关键线路‎上的工序，由于前后工‎序及平行工‎序的作用，使得它被限‎制在某一段‎时间之内必‎须完成，而当该工序‎的工作持续‎时间小于被‎限制的这段‎时间时，它就存在富‎裕时间(机动时间)，其大小是一‎个差值，因此也称为‎“时差”。

时差只能是‎正值或者为‎零。

一项工程的‎网络图画出‎来之后，如果要想提‎前完成，则要想方设‎法压缩关键‎线路的工期‎。

为达此目的‎，要调动人力‎物力等资源‎，要么从外部‎调整，要么从内部‎调整。

一般认为，从内部调整‎是较为经济‎的。

从内部调，就是从非关‎键线路上调‎。

调多少，则要看非关‎键线路上富‎裕时间的“富裕”程度，即时差有多‎少。

双代号网络图六个时间参数的简易计算方法之邯郸勺丸创作一、非常有用的要点：任何一个工作总时差≥自由时差自由时差即是各时间间隔的最小值（这点对六时参数的计算非经常使用用）关键线路上相邻工作的时间间隔为零, 且自由时差=总时差在网络计划中, 计算工期是根据终点节点的最早完成时间的最年夜值二、双代号网络图六时参数总结的计算步伐（比书上简单多了）①②t 过程步伐一：1．A 上再做A 下2．做的方向从起始工作往结束工作方向；关键工作：总时差最小的工作最迟开始时间—最早开始时间（min ）最迟完成时间—最早完成时间（min ）3．起点的A上＝0, 下一个的A上＝前一个的A下；当遇到多指向时, 要取数值年夜的A下A上4．A下=A上+t过程（时间）步伐二：1．B下再做B上2．做的方向从结束点往开始点3．结束点B下=T（需要的总时间=结束工作节点中最年夜的A下）结束点B上=T-t过程（时间）4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时, 取数值小的B上B下tB上=B下—t过程（时间）步伐三：总时差=B上—A上=B下—A下如果不相等, 你就是算错了步伐四：自由时差=紧后工作A上（取最小的）—本工作A下例：6 8 2 * 9 11 2=0 13 15 2*11 12 114 15 1紧后工作A上有9和11取小值9,？=9-9（本工作的A下）=0总结起来四句话：1．最早时间从起点开始, 最早开始＝紧前最早结束的max 值；2．最迟时间总终点开始, 最迟完成＝紧后最迟开始的min 值；3．总时差＝最迟－最早；4．自由时差＝紧后最早开始的min值－最早开始注：总时差＝自由时差＋紧后总时差的min值。

单代号网络图时间参数计算1.计算工作的最早开始时间和最早完成时间工作i的最早开始时间ESiT应从网络图的起点节点开始，顺着箭线方向依次逐个计算。

起点节点的最早开始时间EST1如无规定时，其值等于零，即其它工作的最早开始时间等于该工作的紧前工作的最早完成时间的最大值，即式中，EFhT──工作i的紧前工作h的最早完成时间；EShT──工作i的紧前工作h的最早开始时间；hD──工作i的紧前工作h的工作持续时间。

工作的最早完成时间EFiT等于工作的最早开始时间加该工作的持续时间，即2.计算网络计划计算工期c T式中，T n EF──终点节点n的最早完成时间。

3.计算相邻两项工作之间的时间间隔工作i→工作j之间的时间间隔T i,j LAG是工作j的最早开始时间与工作i的最早完成时间的差值，其大小按下式计算：4.计算工作最迟开始时间和最迟完成时间工作的最迟完成时间应从网络图的终点节点开始，逆着箭线方向依次逐项计算。

终点节点所代表的工作n的最迟完成时间LFnT，应按网络计划的计划工期p T或计算工期cT确定，即1=EST{}{}m axm axhEShEFhESiDTTT+==iESiEFiDTT+=EFncTT=,EFiESjLAGjiTTT-=（1-1）（1-2）（1-3）（1-4）（1-5）工作的最迟完成时间等于该工作的紧后工作的最迟开始时间的最小值，即式中，LSj T ──工作i 的紧后工作j 的最迟开始时间； LFj T ──工作i 的紧后工作j 的最迟完成时间； i D ──工作i 的紧后工作j 的持续时间。

工作的最迟开始时间等于该工作的最迟完成减去工作持续时间，即5.计算工作的总时差工作总时差应从网络图的终点节点开始，逆着箭线方向依次逐项计算。

终点节点所代表的工作n 的总时差T n F 为零，即 其他工作的总时差等于该工作与其紧后工作之间的时间间隔加该紧后工作的总时差所得之和的最小值，即 式中，T j F ──工作i 的紧后工作j 的总时差。

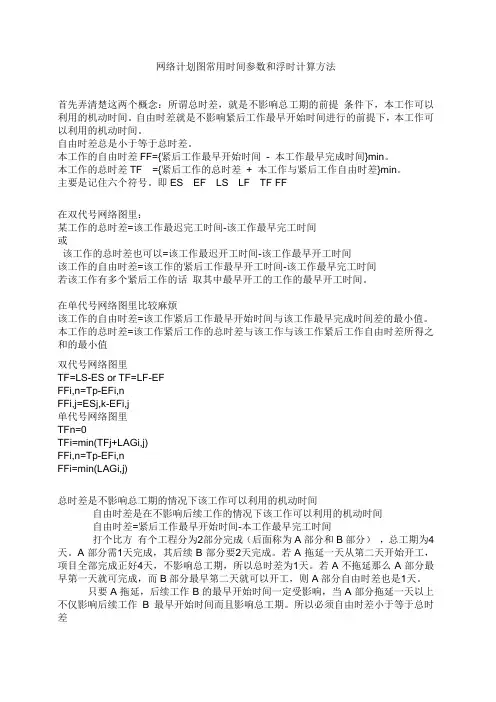

网络计划图常用时间参数和浮时计算方法首先弄清楚这两个概念：所谓总时差，就是不影响总工期的前提条件下，本工作可以利用的机动时间。

自由时差就是不影响紧后工作最早开始时间进行的前提下，本工作可以利用的机动时间。

自由时差总是小于等于总时差。

本工作的自由时差FF={紧后工作最早开始时间- 本工作最早完成时间}min。

本工作的总时差TF ={紧后工作的总时差+ 本工作与紧后工作自由时差}min。

主要是记住六个符号。

即ES EF LS LF TF FF在双代号网络图里：某工作的总时差=该工作最迟完工时间-该工作最早完工时间或该工作的总时差也可以=该工作最迟开工时间-该工作最早开工时间该工作的自由时差=该工作的紧后工作最早开工时间-该工作最早完工时间若该工作有多个紧后工作的话取其中最早开工的工作的最早开工时间。

在单代号网络图里比较麻烦该工作的自由时差=该工作紧后工作最早开始时间与该工作最早完成时间差的最小值。

本工作的总时差=该工作紧后工作的总时差与该工作与该工作紧后工作自由时差所得之和的最小值双代号网络图里TF=LS-ES or TF=LF-EFFFi,n=Tp-EFi,nFFi,j=ESj,k-EFi,j单代号网络图里TFn=0TFi=min(TFj+LAGi,j)FFi,n=Tp-EFi,nFFi=min(LAGi,j)总时差是不影响总工期的情况下该工作可以利用的机动时间自由时差是在不影响后续工作的情况下该工作可以利用的机动时间自由时差=紧后工作最早开始时间-本工作最早完工时间打个比方有个工程分为2部分完成（后面称为A部分和B部分），总工期为4天。

A部分需1天完成，其后续B部分要2天完成。

若A拖延一天从第二天开始开工，项目全部完成正好4天，不影响总工期，所以总时差为1天。

若A不拖延那么A部分最早第一天就可完成，而B部分最早第二天就可以开工，则A部分自由时差也是1天。

只要A拖延，后续工作B的最早开始时间一定受影响，当A部分拖延一天以上不仅影响后续工作B最早开始时间而且影响总工期。

双代号收集图 【1 】六个时光参数的简略单纯盘算办法一.异常有效的要点：任何一个工作总时差≥自由时差自由时差等于各时光距离的最小值（这点对六时参数的盘算非经常应用用） 症结线路上相邻工作的时光距离为零,且自由时差=总时差在收集筹划中,盘算工期是依据终点节点的最早完成时光的最大值二.双代号收集图六时参数总结的盘算步调（比书上简略多了）①②t 进程步调一：1．A 上再做A 下2．做的偏向从肇端工作往停止工作偏向;3．起点的A 上＝0,下一个的A 上＝前一个的A 下;当碰到多指向时,要取数值大的A 下 症结工作：总时差最小的工作最迟开端时光—最早开端时光（min ）最迟完成时光—最早完成时光（min ）4．A 下=A 上+t 进程（时光）步调二：1．B 下再做B 上2．做的偏向从停止点往开端点3．停止点B 下=T （须要的总时光=停止工作节点中最大的A 下）停止点B 上=T-t 进程（时光）4．B 下=前一个的B 上（这里的前一个是从终点起算的）;碰到多指出去的时,取数值小的B 上t 进程（时光）B 上=B 下—t 进程（时光）步调三：总时差=B 上—A 上=B 下—A 下假如不相等,你就是算错了步调四：自由时差=紧后工作A 上（取最小的）—本工作A 下例：*9 11 ？=0 13 15 2*11 12 1本工作A下14 15 1紧后工作A上有9和11取小值9,）=0=9-9（本工作的A下总结起来四句话：1．最早时光从起点开端,最早开端＝紧前最早停止的max值;2．最迟时光总终点开端,最迟完成＝紧后最迟开端的min值;3．总时差＝最迟－最早;4．自由时差＝紧后最早开端的min值－最早开端注：总时差＝自由时差＋紧后总时差的min值。

双代号网络计划图中计算6个时间参数帮助记忆的口诀双代号网络计划图中计算6个时间参数帮助记忆的口诀工作最早时间的计算: 顺着箭线，取大值工作最迟时间的计算：逆着箭线，取小值总时差：最迟减最早自由时差：后早始减本早完1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：“顺着箭线计算，依次取大”（最早开始时间--取紧前工作最早完成时间的最大值），起始结点工作最早开始时间为0。

用最早开始时间加持续时间就是该工作的最早完成时间。

2．网络计划工期的计算：终点节点的最早完成时间最大值就是该网络计划的计算工期，一般以这个计划工期为要求工期。

3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：“逆着箭线计算，依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）。

与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间。

用最迟完成时间减去工作的持续时间就是该工作的最迟开始时间。

4．总时差：“最迟减最早”（最迟开始时间减最早开始时间或者最迟完成时间减最早完成时间）。

注意这里都是“最迟减最早”。

每个工作都有总时差，最小的总时差是零，我们经常说总时差为零的工作是“没有总时差”。

5．自由时差：“后早始减本早完”(紧后工作的最早开始时间减本工作的最早完成时间)。

自由时差总是小于、最多等于总时差，不会大于总时差。

建筑施工，双代号网络图怎么快速求总时差和自由时差，一步步推，考试中这么弄太耽误时间了求关键线路的最快的方法是用标号法。

总时差等于最迟开始时间-最早开始时间=最迟完成时间-最早完成时间自由时差小于等于总时差自由时差等于紧后工作的最早开始时间减本工作的最早完成时间所得差值的最小值。

时标网络：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差双代号网络：计算哪个工作的总时差，就寻找通过该工作的所有线路，然后计算各条线路的长度和，与工期分别相减，其中的最小值就是该工作的总时差。

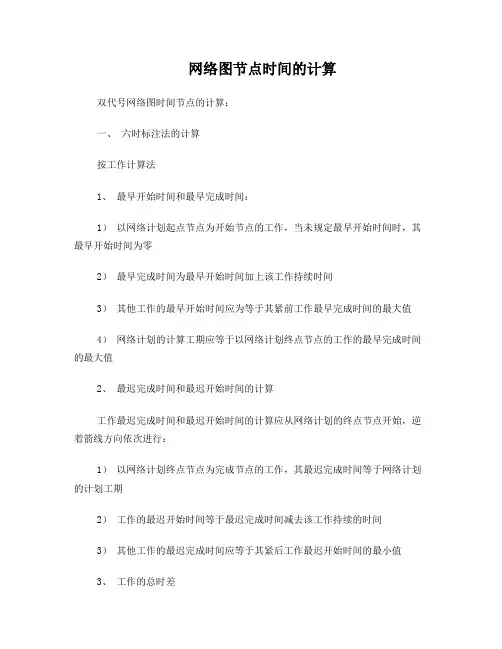

网络图节点时间的计算双代号网络图时间节点的计算：一、六时标注法的计算按工作计算法1、最早开始时间和最早完成时间：1）以网络计划起点节点为开始节点的工作，当未规定最早开始时间时，其最早开始时间为零2）最早完成时间为最早开始时间加上该工作持续时间3）其他工作的最早开始时间应为等于其紧前工作最早完成时间的最大值4）网络计划的计算工期应等于以网络计划终点节点的工作的最早完成时间的最大值2、最迟完成时间和最迟开始时间的计算工作最迟完成时间和最迟开始时间的计算应从网络计划的终点节点开始，逆着箭线方向依次进行：1）以网络计划终点节点为完成节点的工作，其最迟完成时间等于网络计划的计划工期2）工作的最迟开始时间等于最迟完成时间减去该工作持续的时间3）其他工作的最迟完成时间应等于其紧后工作最迟开始时间的最小值3、工作的总时差工作的总时差等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差4、工作的自由时差1）对于有紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间减本工作最早完成时间所得之差的最小值2）对于无紧后工作的，也就是以网络计划终点节点为完成节点的工作其自由时差等于计划工期与本工作最早完成时间之差当总时差为零时，其自由时差也必然为零5、确定关键工作和关键线路在网络计划中，总时差最小的工作为关键工作。

特别地，当网络计划工期等于计划工期时，总时差为零的工作就是关键工作；将关键工作首尾相连，便至少构成一条从起点节点到终点节点的通路，通路上各项工作的持续时间总和最大的就是关键线路双代号网络图时间节点（六时标注法）见图1-1：图 1-1二、二时标注法的计算按节点计算法：1、计算节点的最早时间和最迟时间1）计算节点的最早时间节点的最早时间计算应从网络计划的起点节点开始，顺着箭线方向依次进行A、网络计划起点节点，如未规定最早时间时，起值等于零。

B、其他节点的最早时间等于紧前工作最早时间加上紧前工作持续时间的最大值2、计算节点的最迟时间节点的最迟时间的计算应从网络计划的终点节点开始，逆着箭线方向依次进行A、网络计划终点节点的最迟时间等于网络计划的计划工期B、其他节点的最迟时间等于其紧后工作的最迟时间减去其紧后工作的持续时间的最小值3、根据节点的最早时间和最迟时间判定工作的六个时间参数的方法：1）工作的最早开始时间等于该工作开始节点的最早时间2）工作的最早完成时间等于该工作开始节点的最早时间与其持续时间之和3）工作的最迟完成时间等于该工作完成节点的最迟时间4）工作的最迟开始时间等于该工作完成节点的最迟时间与其持续时间之差5）工作的总时差等于该工作完成节点的最迟时间减去该工作开始节点的的最早时间所得差值再减其持续时间6）工作的自由时差工作的自由时差等于该工作完成节点的最早时间减去该工作开始节点的最早时间所得差值再减去其持续时间图 1-2 继续阅读。

双代号网络图作为工程项目进度管理中,是最常用的工作进度安排方法，也是工程注册类执业考试中必考内容，对它的掌握程度，决定了实务考试的通过概率大小。

双代号网络图时间参数主要为6个时间参数（最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差）的计算，按计算方法可以分为:1、节点计算法2、工作计算法3、表格计算法节点计算法最适合初学者,其计算方法简单、快速。

计算案例：某工程项目的双代号网络见下图。

（时间单位：月）［问题］计算时间参数和判断关键线路。

[解答]1、计算时间参数（1）计算节点最早时间，计算方法：最早时间：从左向右累加，取最大值。

（2）计算最迟时间，最迟时间计算方法：从右向左递减，取小值。

2、计算工作的六个时间参数自由时差：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间。

总时差：该工作在不影响总工期情况下所具有的机动时间.通过前面计算节点的最早和最迟时间，可以先确定工作的最早开始时间和最迟完成时间，根据工作持续时间，计算出最早完成时间和最迟开始时间，以F工作为例，计算F工作的4个参数（以工作计算法标示）如下：注：EF=ES+工作持续时间LF=LS+工作持续时间接下来计算F工作的总时差TF，在工作计算法中,总时差TF=LS-ES或LF—EF，在节点计算法，总时差TF可以紧后工作的最迟时间—本工作的最早完成时间，或者是紧后工作最迟时间—最早时间，以F工作为例计算它的TF：接下来计算F工作的自由时差FF，根据定义：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间，自由时差FF=紧后工作最早(或最小）开始时间—本工作最早完成时间ES，以F工作为例，F的紧后工作为G和H，G工作的最早开始时间为10(即4节点的最早时间)，H工作的最早开始时间为11（即5节点的最早时间),G工作的时间最小，所以F的自由时差FF=G工作的最早开始时间ES—F工作的最早完成时间EF：最后计算所有工作的时间参数如图:通过上图我们得知：(1）关键线路为1－3－5－6，计算工期为16个月。
