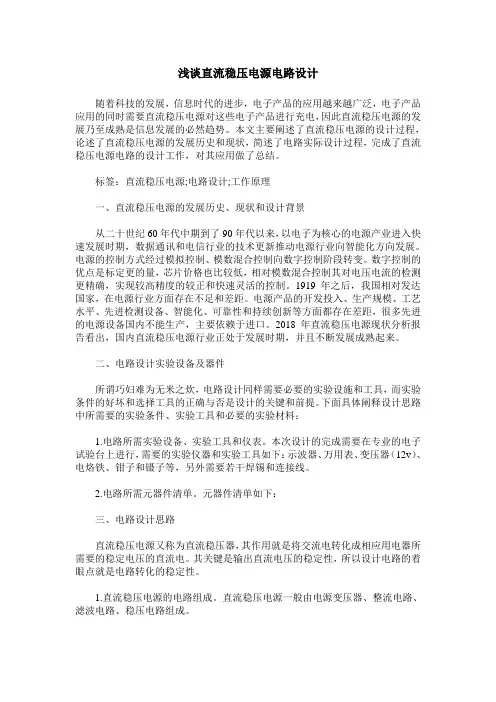

浅谈直流稳压电源电路设计
随着科技的发展，信息时代的进步，电子产品的应用越来越广泛，电子产品应用的同时需要直流稳压电源对这些电子产品进行充电，因此直流稳压电源的发展乃至成熟是信息发展的必然趋势。本文主要阐述了直流稳压电源的设计过程，论述了直流稳压电源的发展历史和现状，简述了电路实际设计过程，完成了直流稳压电源电路的设计工作，对其应用做了总结。
标签：直流稳压电源;电路设计;工作原理
一、直流稳压电源的发展历史、现状和设计背景
从二十世纪60年代中期到了90年代以来，以电子为核心的电源产业进入快速发展时期，数据通讯和电信行业的技术更新推动电源行业向智能化方向发展。电源的控制方式经过模拟控制、模数混合控制向数字控制阶段转变。数字控制的优点是标定更的量，芯片价格也比较低，相对模数混合控制其对电压电流的检测更精确，实现较高精度的较正和快速灵活的控制。1919年之后，我国相对发达国家，在电源行业方面存在不足和差距。电源产品的开发投入、生产规模、工艺水平、先进检测设备、智能化、可靠性和持续创新等方面都存在差距，很多先进的电源设备国内不能生产，主要依赖于进口。2018年直流稳压电源现状分析报告看出，国内直流稳压电源行业正处于发展时期，并且不断发展成熟起来。
二、电路设计实验设备及器件
所谓巧妇难为无米之炊，电路设计同样需要必要的实验设施和工具，而实验条件的好坏和选择工具的正确与否是设计的关键和前提。下面具体阐释设计思路中所需要的实验条件、实验工具和必要的实验材料：
1.电路所需实验设备、实验工具和仪表。本次设计的完成需要在专业的电子试验台上进行，需要的实验仪器和实验工具如下：示波器、万用表、变压器（12v）、电烙铁、钳子和镊子等，另外需要若干焊锡和连接线。
2.电路所需元器件清单。元器件清单如下：
三、电路设计思路
直流稳压电源又称为直流稳压器，其作用就是将交流电转化成相应用电器所需要的稳定电压的直流电。其关键是输出直流电压的稳定性，所以设计电路的着眼点就是电路转化的稳定性。
《电工技术基础与技能》期末复习题
3．复杂直流电路
一、判断题：
1．基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。（ ）
2．基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。（ ）
3．基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。（ ）
4．在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个电流方程。（ ）
5．所谓复杂电路，是指电路中的元件个数较多，因此元件个数较少的电路可称为简单电路。（ ）
6．电路中任意的封闭路径都是回路。（ ）
二、选择题：
1．在图2-1中，电路的节点数为（ ）
A．2 B．4 C．3 D．1
2．上题中电路的支路数为（ ）
A．3 B．4 C．5 D．6
3．在图2-2中所示的电路中，1I与2I的关系是（ ）
A．1I＞2I B．1I＜2I C．1I＝2I D．不能确定
4．电路如图2-3所示，E=（ ）
A．－40V B．40V C．20V D．0
5．在图2-4中，电流I、电压U、电动势E三者之间的关系为（ ）
A．U=E－IR B．E=－U－IR C．E=U－IR D．U=－E+IR
6．某电路有3个节点和7条支路，采用支路电流法求解各支路的电流时应列出电流方程和电压方程和个数分别为（ ）。
A．3、4 B．3、7 C．2、5 D．2、6
7．在图2-5所示的电路中，已知I1=0.8mA，I2=1.2mA，R=50kΩ，则电压U为（ ）
A．20V B．－20V C．50V D．－50V
第1章复习练习题
一、填空题：
1、电路的基本组成有 电源 、 负载 、 中间环节 三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
4．一个实际的电源可以用 电压源 来表示，也可用 电流源 来表示。
5．电感元件不消耗能量，它是储存 磁场 能量的元件。
6．电容元件不消耗能量，它是储存 电场 能量的元件。
7．通常所说负载的增加是指负载的 功率 增加。
8．电源就是将其它形式的能量转换成 电能 的装置。
9．如果电流的 大小 和 方向 均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。
11．电路就是电流流过的 闭全 路径。
12．把 单位时间 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个 电压源 。
14．叠加原理只适用于 线性 电路，而不适用于 非线性 电路。
15．某点的电位就是该点到 参考点 的电压。
16．任意意两点间的电压就是 这两点 的电位差。
17．电气设备工作时高于额定电压称为 过载 。
18．电气设备工作时低于额定电压称为 欠载 。
19．电气设备工作时等于额定电压称为 满载 。
20．为防止电源出现短路故障，通常在电路中安装 熔断器 。
21．电源开路时，电源两端的电压就等于电源的 电动势 。
二、选择题
(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)
1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。 A
A. 增加 B. 减小 C. 不变
2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。A
直流稳压电源的设计实验报告
电子系统设计专题实验一
信息24班
赵恒伟
2120502099 1 / 13
一、电源稳定问题的提出:
各种用电设备对供电质量都有一定要求，这些要求包括供电电源为交流还是直流、电压额定值及其变化范围、最大功率等。这里研究对象是输出为直流的稳压电源。该作用由下图说明：
Ui（不稳定） Uo（稳定） R
当出入电压Ui变化或负载R变化时，稳压电源的输出都应保持稳定。
对于大多数功率较小的直流电源大多数都是将50Hz的交流电经过整流、滤波和稳压后获得。整流电路用来将交流电变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是当输入交流电源电压波动、负载和温度变化时，维持输出直流电压的稳定. 在本设计中,可以实现将220v的交流电压经过整流，滤波，稳压最终可实现输出电压+5V的直流稳压电源。本设计的主要内容是围绕着如何设计和实现各个部分而展开的。
二、 实验原理框图概述
通过我们模拟电子技术理论课的学习我们知道，单相交流电要经过电源变压器、整流电路、滤波电路还有稳压电路才能转换成稳定输出的直流电压。它的总体功能方框图和各个电路部分输出电压的波形如下1图和图2所示：
50Hz u1 u2 u3 u4 u0
u1 u2 u3 u4 u 0
0 t 0 t 0 t 0 t 0 t
（a） (b) (c) (d) (e)
