模拟电子技术
课程设计报告
设计题目：可调直流稳压电源
完成日期： 2012年 6 月 26 日
一、 设计任务和基本要求
连续输出的直流稳压电源
1输出电压：V=6~10V
2最大输出电流：I=500（mA）
二、 设计过程
采用输出电压可调且内部有过载保护功能的三端继承稳压器（LM317），输出电压调整范围较宽，带负载能强，该电路采用器件较少，成本低且组装方便、可靠性高。
稳压部分采用三端稳压器等分立元器件，元器件先进，技术成熟，完全能达到题目要求，该电路采用器件较少，精确度高，成本低且组装方便、可靠性高。
本实验包括四部分:变压电路、整流电路、滤波电路、稳压电路。
变压电路：本电路使用的降压电路是单相交流变压器，选用电压和功率依照后级电路的设计需要而定。
整流电路：整流电路的主要作用是把经过变压器降压后的交流电通过整流变成单个方向的直流电。但是这种直流电的幅值变化很大。它主要是通过二极管的截止和导通来实现的。常见的整流电路主要有全波整流电路、桥式整流电路、倍压整流电路。我们选取单相桥式整流电路实现设计中的整流功能。
滤波电路：采用电容滤波电路。由于电容在电路中也有储能的作用，并联的电容器在电源供给的电压升高时，能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑。由于本电路后级是稳压电路，因此可以使用电容滤波电路进行简单滤波。
稳压电路：因为要求输出电压可调，所以选择三端可调式集成稳压器。稳压内部含有过流、过热保护电路具有安全可靠性能优良、不易损坏、使用方便等优点。其电压调整率和电流调整率均优于固定式集成稳压构成的可调电压稳压电源。
原理图
实物图
元件清单：
序号 元件名 型号 数量
1 稳压管 LM317 1
2 桥堆 1B4B42 1
3 变压器 15V 1
4 二极管 1N4007 2
5 电容 470uF 1

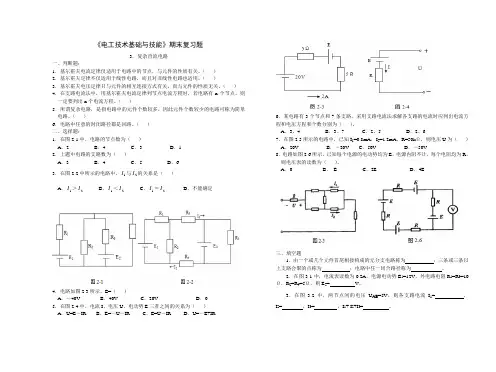

《电工技术基础与技能》期末复习题
3．复杂直流电路
一、判断题：
1．基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。（ ）
2．基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。（ ）
3．基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。（ ）
4．在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个电流方程。（ ）
5．所谓复杂电路，是指电路中的元件个数较多，因此元件个数较少的电路可称为简单电路。（ ）
6．电路中任意的封闭路径都是回路。（ ）
二、选择题：
1．在图2-1中，电路的节点数为（ ）
A．2 B．4 C．3 D．1
2．上题中电路的支路数为（ ）
A．3 B．4 C．5 D．6
3．在图2-2中所示的电路中，1I与2I的关系是（ ）
A．1I＞2I B．1I＜2I C．1I＝2I D．不能确定
4．电路如图2-3所示，E=（ ）
A．－40V B．40V C．20V D．0
5．在图2-4中，电流I、电压U、电动势E三者之间的关系为（ ）
A．U=E－IR B．E=－U－IR C．E=U－IR D．U=－E+IR
6．某电路有3个节点和7条支路，采用支路电流法求解各支路的电流时应列出电流方程和电压方程和个数分别为（ ）。
A．3、4 B．3、7 C．2、5 D．2、6
7．在图2-5所示的电路中，已知I1=0.8mA，I2=1.2mA，R=50kΩ，则电压U为（ ）
A．20V B．－20V C．50V D．－50V
第1章复习练习题
一、填空题：
1、电路的基本组成有 电源 、 负载 、 中间环节 三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
4．一个实际的电源可以用 电压源 来表示，也可用 电流源 来表示。
5．电感元件不消耗能量，它是储存 磁场 能量的元件。
6．电容元件不消耗能量，它是储存 电场 能量的元件。
7．通常所说负载的增加是指负载的 功率 增加。
8．电源就是将其它形式的能量转换成 电能 的装置。
9．如果电流的 大小 和 方向 均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。
11．电路就是电流流过的 闭全 路径。
12．把 单位时间 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个 电压源 。
14．叠加原理只适用于 线性 电路，而不适用于 非线性 电路。
15．某点的电位就是该点到 参考点 的电压。
16．任意意两点间的电压就是 这两点 的电位差。
17．电气设备工作时高于额定电压称为 过载 。
18．电气设备工作时低于额定电压称为 欠载 。
19．电气设备工作时等于额定电压称为 满载 。
20．为防止电源出现短路故障，通常在电路中安装 熔断器 。
21．电源开路时，电源两端的电压就等于电源的 电动势 。
二、选择题
(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)
1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。 A
A. 增加 B. 减小 C. 不变
2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。A

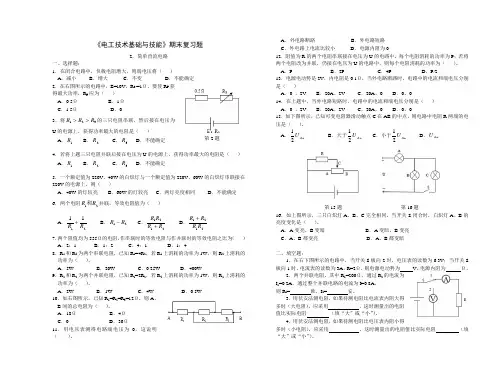

《电工技术基础与技能》期末复习题
2．简单直流电路
一、选择题：
1．在闭合电路中，负载电阻增大，则端电压将（ ）
A．减小 B．增大 C．不变 D．不能确定
2．在右图所示的电路中，E=10V，R0 =1Ω，要使RP获得最大功率，RP应为（ ）
A．0.5Ω B．1Ω
C．1.5Ω D．0
3．将321RRR的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（ ）
A．1R B．2R C．3R D．不能确定
4．若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是（ ）
A．1R B．2R C．3R D．不能确定
5．一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V的电源上，则（ ）
A．40W的灯较亮 B．60W的灯较亮 C．两灯亮度相同 D．不能确定
6．两个电阻21RR和并联，等效电阻值为（ ）
A．2111RR B．21RR C．2121RRRR D．2121RRRR
7．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）
A．2：1 B．1：2 C．4：1 D．1：4
8．R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（ ）。
A．5W B．20W C．0.25W D．400W
9．R1和R2为两个并联电阻，已知R1=2R2，若R2上消耗的功率为1W，则R1上消耗的功率为（ ）。
A．2W B．1W C．4W D．0.5W
