课程设计说明书
题 目： 直流稳压电源设计
课程名称： 模拟电子技术
学 院： 电子信息与电气工程学院
学生姓名：
学 号：
专业班级:
指导教师：
2015年 6 月 6日 成绩 课 程 设 计 任 务 书
设计题目 固定直流稳压电源设计
学生姓名 所在学院 电子信息与电气工程学院 专业、年级、班
设计要求：
1、设计制作一个直流稳压电源电路；
2、输入电压为220V的交流电压，频率为50Hz；
3、输出直流电压为+5V、-5V两种稳定电压；
4、最大输出电流为Iomax=1.0A；
5、纹波电压小于10mV，稳压系数Sr小于5％。
学生应完成的任务：
1、设计理论电路，并用Multisim进行仿真。
2、用Altium Designer绘制原理图，PCB设计。
3、制作电路板并调试电路板。
4、上交电路板，撰写课程设计论文。
参考文献：
[1] 童诗白. 模拟电子技术基础[M].北京:高等教育出版社,2005.
[2] 臧春华. 电子线路设计与应用[M].北京:高等教育出版社,2005.
[3] 邱关源,罗先觉. 电路（第五版）[M].北京:高等教育出版社,2006.
[4] 谷树忠. Altium Designer教程-原理图、PCB设计与仿真[M].北京:电子工业出版社,2010.
工作计划：
5．26—5．27 课程设计说明、Multism电路仿真与设计；
5．29—5．30 用Altium Designer设计原理图、PCB图；
6.3-6.4 制板，发器件,焊接；
6.5 安装调试 书写课程设计报告；
模拟电子技术
课程设计报告
设计题目：可调直流稳压电源
完成日期： 2012年 6 月 26 日
一、 设计任务和基本要求
连续输出的直流稳压电源
1输出电压：V=6~10V
2最大输出电流：I=500（mA）
二、 设计过程
采用输出电压可调且内部有过载保护功能的三端继承稳压器（LM317），输出电压调整范围较宽，带负载能强，该电路采用器件较少，成本低且组装方便、可靠性高。
稳压部分采用三端稳压器等分立元器件，元器件先进，技术成熟，完全能达到题目要求，该电路采用器件较少，精确度高，成本低且组装方便、可靠性高。
本实验包括四部分:变压电路、整流电路、滤波电路、稳压电路。
变压电路：本电路使用的降压电路是单相交流变压器，选用电压和功率依照后级电路的设计需要而定。
整流电路：整流电路的主要作用是把经过变压器降压后的交流电通过整流变成单个方向的直流电。但是这种直流电的幅值变化很大。它主要是通过二极管的截止和导通来实现的。常见的整流电路主要有全波整流电路、桥式整流电路、倍压整流电路。我们选取单相桥式整流电路实现设计中的整流功能。
滤波电路：采用电容滤波电路。由于电容在电路中也有储能的作用，并联的电容器在电源供给的电压升高时，能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑。由于本电路后级是稳压电路，因此可以使用电容滤波电路进行简单滤波。
稳压电路：因为要求输出电压可调，所以选择三端可调式集成稳压器。稳压内部含有过流、过热保护电路具有安全可靠性能优良、不易损坏、使用方便等优点。其电压调整率和电流调整率均优于固定式集成稳压构成的可调电压稳压电源。
原理图
实物图
元件清单：
序号 元件名 型号 数量
1 稳压管 LM317 1
2 桥堆 1B4B42 1
3 变压器 15V 1
4 二极管 1N4007 2
5 电容 470uF 1
实用标准文档

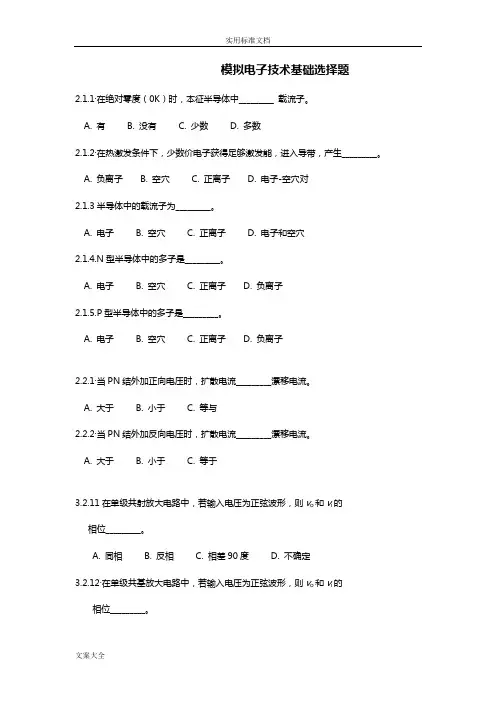

文案大全 模拟电子技术基础选择题
2.1.1·在绝对零度（0K）时，本征半导体中_________ 载流子。
A. 有 B. 没有 C. 少数 D. 多数
2.1.2·在热激发条件下，少数价电子获得足够激发能，进入导带，产生_________。
A. 负离子 B. 空穴 C. 正离子 D. 电子-空穴对
2.1.3半导体中的载流子为_________。
A. 电子 B. 空穴 C. 正离子 D. 电子和空穴
2.1.4.N型半导体中的多子是_________。
A. 电子 B. 空穴 C. 正离子 D. 负离子
2.1.5.P型半导体中的多子是_________。
A. 电子 B. 空穴 C. 正离子 D. 负离子
2.2.1·当PN结外加正向电压时，扩散电流_________漂移电流。
A. 大于 B. 小于 C. 等与
2.2.2·当PN结外加反向电压时，扩散电流_________漂移电流。
A. 大于 B. 小于 C. 等于
3.2.11在单级共射放大电路中，若输入电压为正弦波形，则vo和vi的
相位_________。
A. 同相 B. 反相 C. 相差90度 D. 不确定
3.2.12·在单级共基放大电路中，若输入电压为正弦波形，则vo和vi的
相位_________。 实用标准文档
文案大全 A. 同相 B. 反相 C. 相差90度 D. 不确定
3.2.13·既能放大电压，也能放大电流的是_________组态放大电路。
A. 共射 B. 共集 C. 共基 D. 不确定
3.6.10·在单级共集放大电路中，若输入电压为正弦波形，则vo和vi的
相位_________。
1 《模拟电子技术》复习题综合（第1、2章）
一.选择题
1、在本征半导体中掺入微量的 D 价元素，形成N型半导体。
A.二 B.三 C.四 D.五
2、在P型半导体中，自由电子浓度 C 空穴浓度。
A.大于 B.等于 C.小于
3、本征半导体温度升高以后， C 。
A.自由电子增多，空穴数基本不变
B.空穴数增多，自由电子数基本不变
C.自由电子数和空穴数都增多，且数目相同
D.自由电子数和空穴数都不变
4、空间电荷区是由 C 构成的。
A.电子 B.空穴 C.离子 D.分子
5、PN结加正向电压时，空间电荷区将 A 。
A. 变窄 B. 基本不变 C. 变宽 D. 无法确定
6、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿
7、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏
B. 前者正偏、后者反偏
C. 前者正偏、后者也正偏
D. 前者反偏、后者正偏
8、当温度升高时，二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小 D. 都有可能
9、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为 C 。
A. 83 B. 91 C. 100 D. 10
10、晶体管是 A 器件。
A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流
11、在正常放大的电路中，测得晶体管三个电极的对地电位如图所示，试判断管子的类型和材料。图1为 D ；图2为 A 。[基极电位总是处于中间]
