汽车电子调节器原理

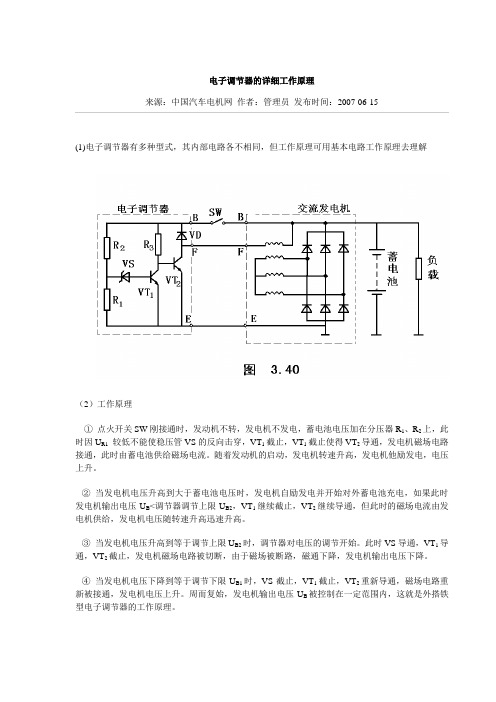

电子调节器的详细工作原理来源：中国汽车电机网作者：管理员发布时间：2007-06-15(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因U R1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压U B<调节器调节上限U B2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限U B2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限U B1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压U B被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压U B不变。

发电机的输出电压U B、磁场电流I f（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

汽车电子电压调节器工作原理
现代汽车普遍采用电子电压调节器代替了传统的继电器式电流调节器，用于控制汽车发动机运转时，发电机对蓄电池的充电电流。

所谓电压调节器，就是把铅蓄电池两端的电压作为检测依据，在发电机不同的转速下，通过改变发电机的励磁线圈中的电流，即改变了发电机内的磁感应强度，使得发电机输出电压，亦即蓄电池的端电压基本恒定。

但是发电机的输出电流却随着负载的变化而变化，并不恒定——所以称之为电压调节器；如图所示，当汽车因发动机转速降低或者开了灯光、空调，导致发电机输出电压有降低的趋势，则调节器中Ql(2N5401)的eb间的压降变小，Q2(2N5401)的b极电位降低，使得由Q2和Q3组成的复合管内阻变小，导通加剧，这样就自动增大了发电机的励磁电流，使得发电机输出电压提升，总的输出基本维持相对恒定。

反之，当发电机的转速提高或者负载变轻时，发电机的输出电压会有升高的趋势，这时，调节器会自动减小励磁电流，以维持发电机输出电压的基本恒定。

汽车调节器工作原理
汽车调节器是一种用于调节和控制汽车电气系统工作的装置。

它的工作原理是基于电压调节和稳定原理。

汽车调节器主要由三个部分组成：电源、调节电路和反馈电路。

首先，汽车电源通过电瓶提供电能，将直流电转化为交流电。

这个电源会提供给整个车辆的电气系统，包括车内照明、点火系统、音响等。

然而，电瓶的电压会有所波动，需要通过调节器来稳定输出电压。

调节电路是汽车调节器的核心部分。

它会监测电瓶的电压，并根据需要进行调整。

当电压过低时，调节电路会通过控制电阻和电流来提高电压。

相反，当电压过高时，调节电路会降低电压输出。

这样就保持了电压的稳定，使各个电器设备都能正常工作。

而反馈电路则是为了确保调节器能够及时感知到电压的变化并作出相应的调节。

当调节电路输出电压过高或过低时，反馈电路会发出信号，让调节器进行调整。

这种反馈机制可以使调节器的调节更加精确和稳定。

总体来说，汽车调节器的工作原理是通过电源、调节电路和反馈电路共同合作，监测和调整电压，以保证汽车电气系统的正常运行。

它能够稳定输出电压，防止电器设备受到过高或过低的电压损害，提高汽车的可靠性和安全性。

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW 刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R 1、R 2上，此时因U R1 较低不能使稳压管VS 的反向击穿，VT 1截止，VT 1截止使得VT 2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压U B <调节器调节上限U B2，VT 1继续截止，VT 2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限U B2时，调节器对电压的调节开始。

此时VS 导通，VT 1导通，VT 2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限U B1时，VS 截止，VT 1截止，VT 2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压U B 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

电子调节器的详细工作原理(1)电子调节器有多种型式,其内部电路各不相同,但工作原理可用基本电路工作原理去理解(2)工作原理① 点火开关SW刚接通时,发动机不转,发电机不发电,蓄电池电压加在分压器R1、R2上,此时因UR1较低不能使稳压管VS的反向击穿,VT1截止,VT1截止使得VT2导通,发电机磁场电路接通,此时由蓄电池供给磁场电流。

随着发动机的启动,发电机转速升高,发电机她励发电,电压上升。

② 当发电机电压升高到大于蓄电池电压时,发电机自励发电并开始对外蓄电池充电,如果此时发电机输出电压UB <调节器调节上限UB2,VT1继续截止,VT2继续导通,但此时的磁场电流由发电机供给,发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时,调节器对电压的调节开始。

此时VS导通,VT1导通,VT2截止,发电机磁场电路被切断,由于磁场被断路,磁通下降,发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时,VS截止,VT1截止,VT2重新导通,磁场电路重新被接通,发电机电压上升。

周而复始,发电机输出电压UB被控制在一定范围内,这就就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点就是晶体管VT1、VT2采用PNP型,发电机的励磁绕组连接在VT2的集电极与搭铁端之间,与外搭铁型电路显著不同,电路工作原理与结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流,随着转速的提高,大功率三级管VT2的导通时间减小,截止时间增加,这样可使得磁场电流平均值减小,磁通减小,保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If(平均值)随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以瞧出,n1为调节器开始工作转速,称为工作下限,随着发电机转速的升高,磁场电流减小。

当发电机转速很高时,由于大功率三极管可不导通,磁场电流被切断,发电机仅靠剩磁发电,所以,电子调节器的工作转速上限很高,调节范围很大。

汽车发电机电子调节器的详细工作原理-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除汽车发电机电子调节器的详细工作原理(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因U R1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压U B<调节器调节上限U B2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限U时，调节器对电压的调节开始。

B2此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压U B 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压U B不变。

汽车发电机电子调节器工作原理
汽车发电机电子调节器（电压调节器）是发电机系统中的重要组件，用于控制发电机的输出电压，以保持汽车电气系统的稳定运行。

它的工作原理如下：
1. 反馈环路：电子调节器通过使用一个反馈环路来监测和调整发电机的输出电压。

该反馈环路包括一个电压感测器（通常是电压传感器）和一个比较器，用于将实际输出电压与设定的目标电压进行比较。

2. 控制器：比较器会将比较结果传输给控制器，控制器根据比较结果对发电机的励磁电流进行调整。

当实际输出电压高于目标值时，控制器降低励磁电流，从而减小发电机产生的电压。

反之，当实际输出电压低于目标值时，控制器增加励磁电流，提高发电机产生的电压。

3. 电压调节：通过控制励磁电流，电子调节器能够维持发电机的输出电压在设定的范围内。

它根据系统负荷的变化自动调整发电机的输出电压，以满足汽车电气系统的需求。

总体来说，汽车发电机电子调节器通过监测和调整发电
机的输出电压，确保汽车电气系统的稳定工作。

它利用反馈环路和控制器来实现电压的准确调节，并根据负荷要求自动调整发电机的励磁电流。

这样可以确保发电机系统始终提供所需的电源电压，保证汽车电器设备的正常运行。

汽车调节器原理
汽车调节器是一种电子装置，用于控制汽车发动机的运行和性能。

其原理和工作方式如下：
1. 传感器检测：汽车调节器通过连接到各种传感器来监测发动机的状态和性能。

这些传感器包括氧气传感器、冷却液温度传感器、油压传感器等。

传感器会将收集到的数据发送给调节器。

2. 数据处理：调节器会接收传感器发送的数据，并对这些数据进行处理和分析。

它使用内部的算法和逻辑来计算出最佳的设定值，以满足发动机的要求。

3. 控制信号输出：一旦调节器计算出最佳设定值，它会通过输出控制信号来控制汽车系统的各个部分。

例如，调节器可以通过控制喷油器的开启时间和喷油量来控制燃油供应，或者通过调整进气阀门的开启度来控制空燃比。

4. 反馈机制：调节器会持续监测发动机的状态，并通过传感器反馈机制来检测实际参数是否与设定值相符。

如果存在差异，调节器会自动进行调整，以保持发动机的正常运行和性能。

总之，汽车调节器通过不断监测和调整发动机的各项参数，以实现最佳的性能、燃油效率和排放控制。

它利用传感器的数据和内部的算法来进行计算和控制，以保持发动机的正常运行，并提供最佳驾驶体验。

汽车电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。
