振动研磨机上用变频器节能控制方案及实例

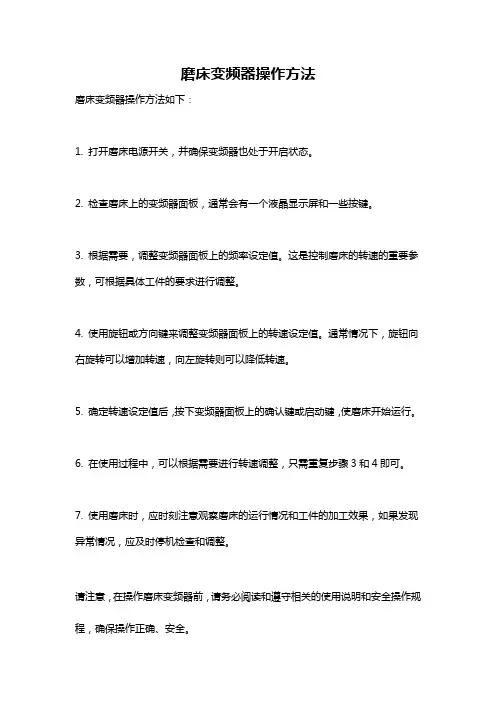

磨床变频器操作方法
磨床变频器操作方法如下：
1. 打开磨床电源开关，并确保变频器也处于开启状态。

2. 检查磨床上的变频器面板，通常会有一个液晶显示屏和一些按键。

3. 根据需要，调整变频器面板上的频率设定值。

这是控制磨床的转速的重要参数，可根据具体工件的要求进行调整。

4. 使用旋钮或方向键来调整变频器面板上的转速设定值。

通常情况下，旋钮向右旋转可以增加转速，向左旋转则可以降低转速。

5. 确定转速设定值后，按下变频器面板上的确认键或启动键，使磨床开始运行。

6. 在使用过程中，可以根据需要进行转速调整，只需重复步骤3和4即可。

7. 使用磨床时，应时刻注意观察磨床的运行情况和工件的加工效果，如果发现异常情况，应及时停机检查和调整。

请注意，在操作磨床变频器前，请务必阅读和遵守相关的使用说明和安全操作规程，确保操作正确、安全。

ACT变频器在球磨机上的应用2009/5/27/11:36 来源：创杰电气一、前言长期以来，墙、地、砖、及化工工厂普遍采用球磨机研磨陶瓷原料，它一般采用简单的工频控制，易造成物料的过度研磨，所需研磨周期较长，研磨效率较低，单位产品功耗较大，启动电流大，对设备和电网的冲击很大，机械设备的生产维护量也大，而且电的损耗量相当惊人，这必然会给生产厂家带来很多不必要的麻烦和严重的资源浪费，所以随着社会经济的发展及企业生产规模的扩大，直接工控球磨机的弊病已暴露无遗，并严重地阻碍了各工业企业快速发展。

这就促使人们去研制启动平滑、研磨效率较高、产量大、能耗低的球磨机——变频控制球磨机。

二、主要构造陶瓷工业球磨机主要由传动装置、筒体装置、加料装置、卸料装置及电气控制装置等组成。

三、传动装置陶瓷工业球磨机装载量大，所需动力消耗也很大，因此陶瓷工业球磨机通常采用1至2台几百千瓦的大功率电动机通过液力偶合器共同驱动硬齿面圆柱齿轮减速机，再经一对齿轮传动或皮带轮等驱动筒体旋转，从而达到研磨物料的作用。

四、工作原理球磨机由给料部、出料部、回转部、传动部（减速机、小传动齿轮、电机、电控）等主要部分组成。

陶瓷工业具有一个水平放置的筒体，筒体被隔板（钻有许多小圆孔的圆板——筛板）分成3～4个研磨腔，每个研磨腔内装有一定形状尺寸的研磨体，筒体旋转时，物料和研磨体等在摩擦力和离心力的作用下被筒体提升到一定高度，然后在重力的作用下沿近似抛物线轨迹落下来冲击和研磨筒体底部的另一部分物料，并产生一定的轴向运动促使物料研磨和混合均匀。

四、电气基本控制装置陶瓷工业球磨机属于低速重载设备，装载量大，起动力矩也很大，因此陶瓷工业球磨机通常采用附加启动电机冲击启动或软启动装置来启动，对电网冲击大，而且启动完成后运转时所需的转距减小，所以在节约能源方面有很大的空间。

五、改造方案根据原工况存在的问题并结合生产工艺要求，改造后的球磨机系统应满足以下要求。

文章编号：2095－6835（2016）14－0113－02变频器节能应用实例刘 泉（广州宏达工程顾问有限公司，广东 广州 510000）摘 要：随着科学技术的不断创新，变频技术在我国社会生产生活中得到广泛的应用，使我国变频器技术水平得到了显著提高，变频器节能的应用也日益灵活。

结合实例，主要对变频器节能技术的实际应用情况进行了分析，具有一定的参考价值。

关键词：变频器；节能技术；载波频率；额定电流中图分类号：TM761 文献标识码：A DOI ：10.15913/ki.kjycx.2016.14.1131 简介及测试笔者所在的工厂于2007-03在120 t 锅炉2台180 kW/380 V 排粉风机上采用亚太电效系统（珠海）有限公司生产的PowerRider-GI/PI 电骑士专用机电效管理系统（低压变频调速装置）。

到目前为止，运行良好，节能效果显著。

锅炉排粉风机铭牌参数：型号M9-26-N013D ，冷却方式为风冷，风量39 910 m 3/h ，风压9 520 Pa ，叶轮直径2 650 mm ，配用功率148～295 kW 。

引风机电动机参数：额定功率185 kW ，频率50 Hz ，额定电压380 V ，接线方式为三角型接法，额定电流326 A ，转速1 430 r/min ，功率因数0.86.变频器型号：电骑士专用机型号PR-GI-34-1850，额定电压380 V ，额定输出电流380 A ，额定容量250 kV A 。

考虑到实际运行负载电流不可能超过400 A ，为了降低投资，选择变频器额定电流380 A 。

有关部门对节能效果进行了测试考核。

试验用双功率表法测量有功功率，试验中每个工况稳定运行72 h 。

表1为采用变频器前后的消耗功率的比较情况。

从表1中可以看出，每个工况经72 h 运行，设备运行控制正常，节电率为44.8%.表2为月耗电量比较。

表1 采用变频前后消耗功率比较测试 对象 测试 时间 节电器 状态 A 相 电流/A B 相 电流/A C 相 电流/A 电压/V功率 /kW 功率因数节电率/（%）未投入 156 155 157 397 90.5 0.85185 kW 排粉风机 2007-03-24投入 80 80.6 81 389 50 0.9344.8表2 月耗电量比较变频前月耗电量/kW·h变频后月耗电量/kW·h月省电量/kW·h65 16036 00029 160日表均节电率达到44.8%，按照每月运行720 h ，电价0.53元/kW ·h 计算。

变频节能改造方案随着全球能源需求的不断增长和环境问题的日益凸显，节能已经成为一个备受关注的话题。

在工业生产中，变频节能技术被广泛应用，并取得了显著的效果。

本文将探讨变频节能改造方案的实施和效果。

首先，我们来了解一下变频技术的原理。

变频技术是一种通过改变电机运行频率来实现节能的技术手段。

传统的电机工作在恒定的频率下，无法根据实际负载的需求进行调节，这样会导致电机运行的效率低下。

而变频器可以根据负载的需求，调整电机的运行频率和转速，实现节能的目的。

然后，我们可以考虑将变频技术应用于工业生产中的水泵系统。

以一个工厂为例，该工厂使用多台水泵进行生产过程中的供水和排水工作。

传统的水泵系统通常采用运行频率固定的方式，无论实际需求量大小，水泵的运行频率都保持不变，这样会造成能源的浪费和损耗。

通过将变频器与水泵系统相结合，可以实现水泵的变频控制，根据实际需求量对水泵的运行频率进行调节。

当负载小的时候，水泵可以运行在低频率，降低能源的消耗；当负载大的时候，水泵可以运行在高频率，提高工作效率。

同时，通过变频器还可以实现软启动和软停止，减少机械设备的损耗和噪音。

变频节能改造方案的实施既需要技术的支持，也需要工程实施的保障。

首先，需要选用符合要求的变频器，根据实际负载的需求确定其额定功率和额定工作频率。

同时，还要对水泵系统进行检测和分析，了解其负载特点和能耗情况。

然后，进行系统的改造和调试。

在安装变频器时，需要合理布置电气线路和设备，确保其稳定和安全运行。

同时，还要对水泵系统进行参数设置和调试，确定适合的运行模式和频率，以达到节能的目的。

最后，通过实施变频节能改造方案，可以获得显著的节能效果。

首先，由于变频技术的应用，水泵系统的能耗将大幅度下降，降低了能源的消耗和生产成本。

其次，变频器的启动和停止过程比传统启动更加平稳，减少了设备的机械损耗和维修成本。

此外，由于运行频率的可调性，水泵系统的运行效率得到了提高，生产过程的稳定性和可靠性也得到了保证。

引言概述：变频器是用于调节交流电机转速的设备，广泛应用于工业控制和自动化领域。

它通过改变电源的频率和电压来控制电机的转速，以适应不同的工作需求。

本文将通过介绍5个变频器应用实例，详细说明变频器在各个领域的应用。

正文内容：1.工业生产领域中的变频器应用1.1提高设备效率1.2节能减排1.3保护设备安全1.4提高产品质量1.5实现运行平稳2.污水处理领域中的变频器应用2.1节能降耗2.2操作灵活性2.3水质监测与控制2.4平滑运行2.5增强设备寿命3.石化行业中的变频器应用3.1控制压缩机和泵的运行3.2节省能源成本3.3降低设备维护费用3.4实现远程监控与数据分析3.5提高工艺流程控制精度4.矿山工程中的变频器应用4.1控制输送机和提升机的速度4.2降低电能消耗4.3增加生产效率4.4减少设备维护次数4.5提高安全性和稳定性5.HVAC系统中的变频器应用5.1精确控制室内温度5.2降低运行噪音5.3节能减排5.4增加系统的可靠性5.5实现智能化管理和远程控制总结：通过上述五个具体的实例，我们可以看到变频器在工业生产、污水处理、石化行业、矿山工程和HVAC系统等领域的应用价值。

它能够提高设备效率，节能减排，保护设备安全，提高产品质量，并实现运行平稳。

同时，变频器还可以灵活控制水质、压缩机和泵的运行，降低能源成本，提高工艺流程控制精度，增加生产效率，并提高系统的可靠性和安全性。

未来，随着技术的不断进步和应用范围的扩大，变频器在各个领域将发挥更加重要的作用，为我们的工作和生活带来更多的便利和效益。

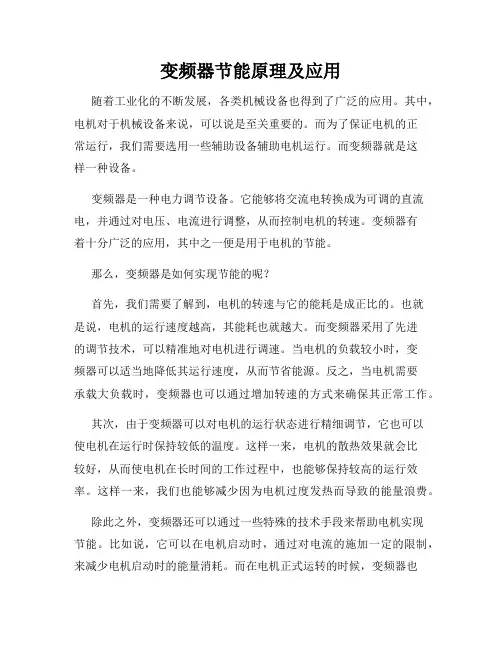

变频器节能原理及应用随着工业化的不断发展，各类机械设备也得到了广泛的应用。

其中，电机对于机械设备来说，可以说是至关重要的。

而为了保证电机的正常运行，我们需要选用一些辅助设备辅助电机运行。

而变频器就是这样一种设备。

变频器是一种电力调节设备。

它能够将交流电转换成为可调的直流电，并通过对电压、电流进行调整，从而控制电机的转速。

变频器有着十分广泛的应用，其中之一便是用于电机的节能。

那么，变频器是如何实现节能的呢？首先，我们需要了解到，电机的转速与它的能耗是成正比的。

也就是说，电机的运行速度越高，其能耗也就越大。

而变频器采用了先进的调节技术，可以精准地对电机进行调速。

当电机的负载较小时，变频器可以适当地降低其运行速度，从而节省能源。

反之，当电机需要承载大负载时，变频器也可以通过增加转速的方式来确保其正常工作。

其次，由于变频器可以对电机的运行状态进行精细调节，它也可以使电机在运行时保持较低的温度。

这样一来，电机的散热效果就会比较好，从而使电机在长时间的工作过程中，也能够保持较高的运行效率。

这样一来，我们也能够减少因为电机过度发热而导致的能量浪费。

除此之外，变频器还可以通过一些特殊的技术手段来帮助电机实现节能。

比如说，它可以在电机启动时，通过对电流的施加一定的限制，来减少电机启动时的能量消耗。

而在电机正式运转的时候，变频器也可以对电流进行稳定的调节，从而保证电机运行的效率，并尽可能的节省能源。

变频器的应用也非常广泛，尤其是在一些大型机械设备中。

比如说，大型通风设备、压缩机、卷板机、输送机等等，都可以通过使用变频器来实现节能。

而在一些企业的生产车间中，也可以通过使用变频器来调节生产线上的机械设备，从而实现节能减排的目的。

综上所述，可以看出，变频器作为一种先进的电力调节设备，对于提高电机的运行效率、节约能源、降低能耗等方面，都有着至关重要的作用。

它的应用在未来也将越来越广泛，我们也需要加强对于变频器调节技术的研究，来更好地发挥它的作用，为工业化进程做出更大的贡献。

电机变频节能方案引言随着工业自动化水平的不断提升和能源的紧缺，节能已经成为一个非常重要的问题。

传统的电机驱动系统在速度调节时通常采用电阻调速的方式，效率较低，能源浪费严重。

而电机变频调速技术则能够通过调整电机的供电频率，实现电机的高效节能运行。

本文旨在介绍电机变频节能方案。

电机变频调速的原理电机变频调速是利用变频器调整电机的供电频率，从而改变电机的转速。

传统的电机驱动系统是通过改变电机的电压大小来实现调速的，而电机变频调速则通过改变电机的供电频率，使电机能够以恒定的电压运行。

电机变频调速的原理如下：1.变频器通过电源将交流电转换为直流电，并通过逆变器将直流电转换成可以调整频率的交流电。

2.变频器通过调整逆变器输出的频率，控制电机的转速。

3.变频器能够根据外部控制信号实时调节电机的转速，达到预期的调速效果。

电机变频节能的优势相对于传统的电阻调速方式，电机变频节能有以下几个显著优势：1.高效节能：变频器能够根据实际负载情况调节电机的转速，使电机始终在高效工作效率点运行，从而实现节能的目的。

2.精确控制：变频器可以非常精确地控制电机的转速，提供更高的控制精度和稳定性。

3.可靠性高：电机变频调速系统采用了先进的电力电子技术，具有较高的可靠性和稳定性。

4.增强电机寿命：由于变频器可以将电机的启动电流降低到额定电流以下，减少了电机的磨损和损坏，因此能够延长电机的使用寿命。

电机变频节能方案的应用电机变频调速技术在各个领域都有广泛的应用，特别是在工业生产过程中。

以下是一些常见的应用场景：1.制造业：在制造业的生产线上，电机变频调速技术能够有效地控制生产速度和过程参数，提高生产效率和品质。

2.建筑行业：在建筑行业中，电机变频调速技术被广泛应用于空调、水泵、风机等设备，实现能耗的降低和效率的提高。

3.交通运输：在交通运输领域，电机变频调速技术在地铁、轨道交通和电动汽车中得到了广泛应用，提高了运输效率和能源利用效率。
