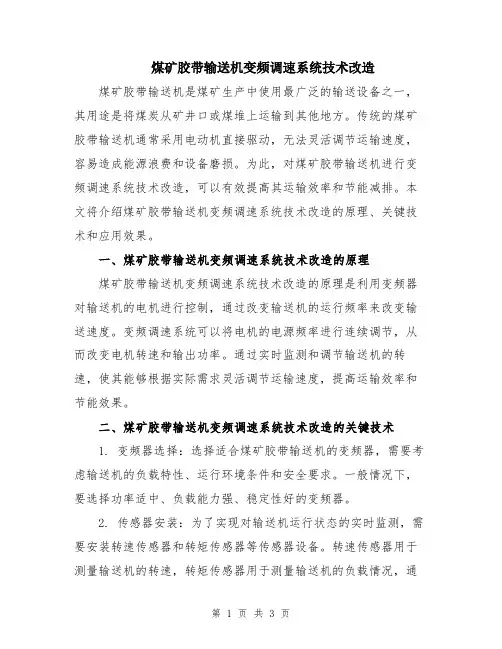

煤矿胶带输送机变频调速系统技术改造煤矿胶带输送机是煤矿生产中使用最广泛的输送设备之一，其用途是将煤炭从矿井口或煤堆上运输到其他地方。

传统的煤矿胶带输送机通常采用电动机直接驱动，无法灵活调节运输速度，容易造成能源浪费和设备磨损。

为此，对煤矿胶带输送机进行变频调速系统技术改造，可以有效提高其运输效率和节能减排。

本文将介绍煤矿胶带输送机变频调速系统技术改造的原理、关键技术和应用效果。

一、煤矿胶带输送机变频调速系统技术改造的原理煤矿胶带输送机变频调速系统技术改造的原理是利用变频器对输送机的电机进行控制，通过改变输送机的运行频率来改变输送速度。

变频调速系统可以将电机的电源频率进行连续调节，从而改变电机转速和输出功率。

通过实时监测和调节输送机的转速，使其能够根据实际需求灵活调节运输速度，提高运输效率和节能效果。

二、煤矿胶带输送机变频调速系统技术改造的关键技术1. 变频器选择：选择适合煤矿胶带输送机的变频器，需要考虑输送机的负载特性、运行环境条件和安全要求。

一般情况下，要选择功率适中、负载能力强、稳定性好的变频器。

2. 传感器安装：为了实现对输送机运行状态的实时监测，需要安装转速传感器和转矩传感器等传感器设备。

转速传感器用于测量输送机的转速，转矩传感器用于测量输送机的负载情况，通过传感器采集到的数据，可以实现对输送机运行状态的实时监测和调节。

3. 控制系统设计：针对煤矿胶带输送机的特点和要求，设计合理的控制系统。

控制系统应包括变频器控制模块、监控显示模块和报警保护模块等部分，确保变频调速系统的可靠运行和安全保障。

三、煤矿胶带输送机变频调速系统技术改造的应用效果1. 提高运输效率：利用变频调速系统，可以根据实际需求对输送机的运输速度进行调节，使其能够灵活适应不同的工况要求。

可以根据煤矿的生产计划和需求进行调整，达到最佳运输效果。

2. 节约能源：传统的胶带输送机由于没有调速功能，通常会在运输过程中保持稳定的速度运行，造成能源的浪费。

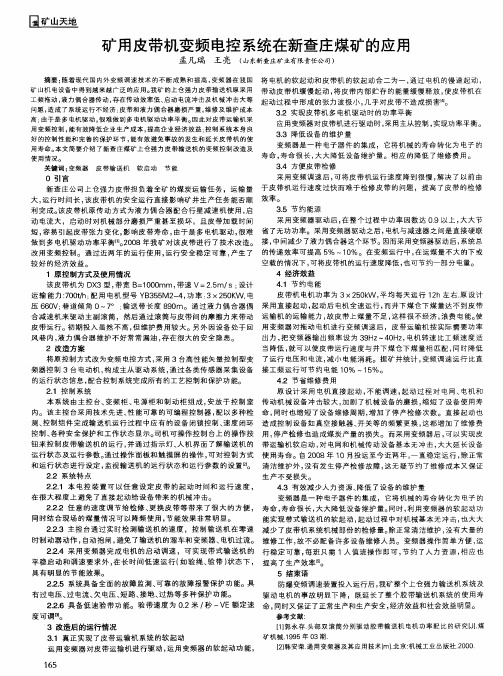

矿用皮带机变频电控系统技术方案矿用皮带机变频电控系统是用于现代矿山生产过程中的一种高效自动化设备，主要作用是在煤矿和金属矿山等矿山生产过程中将矿石和煤炭从采矿场或者矿井中运输到物料堆放场，是矿山生产自动化的关键设备之一。

本文将介绍矿用皮带机变频电控系统的技术方案，包括技术选型、系统结构、控制策略、硬件配置和软件开发等内容。

一、技术选型1. 变频器：变频电机控制系统是矿用皮带机自动化控制系统的核心，因此变频器的选择至关重要。

在通常情况下，我们通常选择某些品牌的可靠变频器，如ABB的ACS系列变频器。

这种变频器在使用过程中不仅稳定可靠，而且具有很好的节能效果和调节性能，非常适合于矿用皮带机的应用。

2. 智能仪表：智能仪表是矿用皮带机变频电控系统的重要组成部分。

它们包括变频器、传感器、触摸屏等。

变频器是控制驱动电机转速的核心部件，传感器可以实时检测物料流量和矿石的粒度等参数，触摸屏可以实现矿用皮带机的操作和监控等。

3. 控制器：作为整个系统的控制中心，控制器的选择也非常重要。

通常情况下，我们选择PLC（可编程控制器）或者DCS（分散控制系统）等先进的机电设备控制器，这种控制器可以对矿用皮带机的速度、方向、物料质量、系统运行状态和故障诊断等功能进行实时监控和控制。

二、系统结构矿用皮带机变频电控系统的基本结构包括计算机组成、传感器反馈、控制设备组成和运动执行部分。

其中计算机组成包括数据采集、处理、存储和交换等，传感器反馈部分包括速度检测器、振动检测器、物位传感器、超声波传感器和图像识别传感器等；控制设备包括变频器、PLC和HMI等，运动执行部分包括皮带机传动装置、电机和驱动轮、皮带机输送带和支撑结构等。

三、控制策略矿用皮带机变频电控系统的控制策略包括基本控制和智能控制两类。

1. 基本控制：包括启动、停机、正、反向旋转控制等。

在基本控制方面，通常采用速度闭环控制和电流保护等方法，以确保矿用皮带机在运行过程中保持稳定性和安全性。

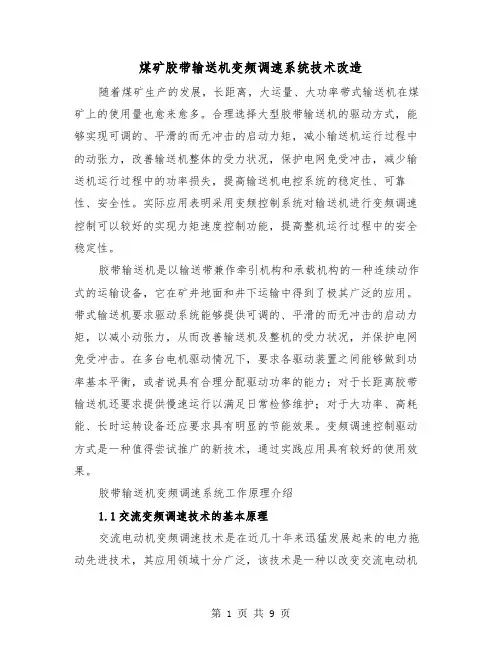

煤矿胶带输送机变频调速系统技术改造随着煤矿生产的发展，长距离，大运量、大功率带式输送机在煤矿上的使用量也愈来愈多。

合理选择大型胶带输送机的驱动方式，能够实现可调的、平滑的而无冲击的启动力矩，减小输送机运行过程中的动张力，改善输送机整体的受力状况，保护电网免受冲击，减少输送机运行过程中的功率损失，提高输送机电控系统的稳定性、可靠性、安全性。

实际应用表明采用变频控制系统对输送机进行变频调速控制可以较好的实现力矩速度控制功能，提高整机运行过程中的安全稳定性。

胶带输送机是以输送带兼作牵引机构和承载机构的一种连续动作式的运输设备，它在矿井地面和井下运输中得到了极其广泛的应用。

带式输送机要求驱动系统能够提供可调的、平滑的而无冲击的启动力矩，以减小动张力，从而改善输送机及整机的受力状况，并保护电网免受冲击。

在多台电机驱动情况下，要求各驱动装置之间能够做到功率基本平衡，或者说具有合理分配驱动功率的能力；对于长距离胶带输送机还要求提供慢速运行以满足日常检修维护；对于大功率、高耗能、长时运转设备还应要求具有明显的节能效果。

变频调速控制驱动方式是一种值得尝试推广的新技术，通过实践应用具有较好的使用效果。

胶带输送机变频调速系统工作原理介绍1.1交流变频调速技术的基本原理交流电动机变频调速技术是在近几十年来迅猛发展起来的电力拖动先进技术，其应用领域十分广泛，该技术是一种以改变交流电动机的供电频率达到交流电动机调速的目的，是利用电力半导体元件的通断作用将工频电源变换为另一频率的电能装置，其基本原理是通过整流桥将工频交流电压变换为直流电压，在通过逆变器转换为频率，可调的交流电压作为交流电动机的驱动电源，使电动机获得无极调速所需的电压和电流，根据电机负载的变化实现自动、平滑的增速、减速，是一种无附加转差损耗的高效调速方式，可以大幅度提高工作效率，减少能源空耗。

现在的交流变频调速技术是微机技术、电力电子技术和电机传动技术的综合应用，是强弱电混合、机电一体的综合性技术。

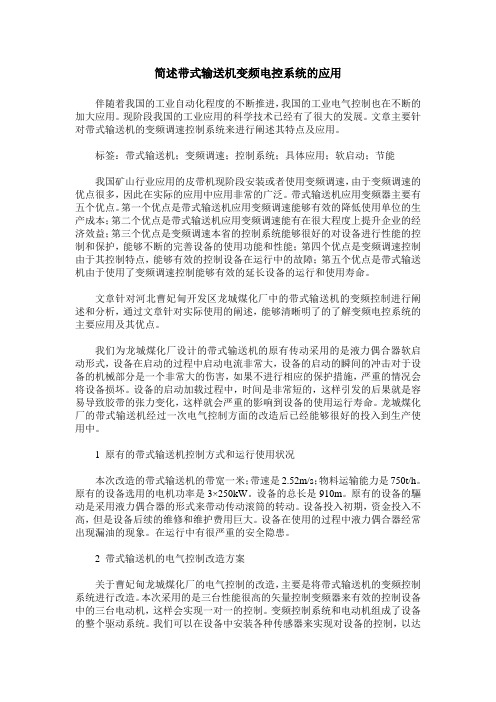

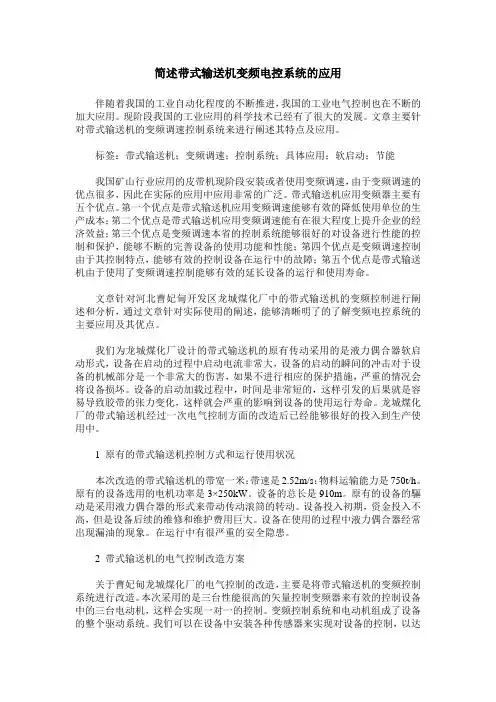

简述带式输送机变频电控系统的应用伴随着我国的工业自动化程度的不断推进，我国的工业电气控制也在不断的加大应用。

现阶段我国的工业应用的科学技术已经有了很大的发展。

文章主要针对带式输送机的变频调速控制系统来进行阐述其特点及应用。

标签：带式输送机；变频调速；控制系统；具体应用；软启动；节能我国矿山行业应用的皮带机现阶段安装或者使用变频调速，由于变频调速的优点很多，因此在实际的应用中应用非常的广泛。

带式输送机应用变频器主要有五个优点。

第一个优点是带式输送机应用变频调速能够有效的降低使用单位的生产成本；第二个优点是带式输送机应用变频调速能有在很大程度上提升企业的经济效益；第三个优点是变频调速本省的控制系统能够很好的对设备进行性能的控制和保护，能够不断的完善设备的使用功能和性能；第四个优点是变频调速控制由于其控制特点，能够有效的控制设备在运行中的故障；第五个优点是带式输送机由于使用了变频调速控制能够有效的延长设备的运行和使用寿命。

文章针对河北曹妃甸开发区龙城煤化厂中的带式输送机的变频控制进行阐述和分析，通过文章针对实际使用的阐述，能够清晰明了的了解变频电控系统的主要应用及其优点。

我们为龙城煤化厂设计的带式输送机的原有传动采用的是液力偶合器软启动形式，设备在启动的过程中启动电流非常大，设备的启动的瞬间的冲击对于设备的机械部分是一个非常大的伤害，如果不进行相应的保护措施，严重的情况会将设备损坏。

设备的启动加载过程中，时间是非常短的，这样引发的后果就是容易导致胶带的张力变化，这样就会严重的影响到设备的使用运行寿命。

龙城煤化厂的带式输送机经过一次电气控制方面的改造后已经能够很好的投入到生产使用中。

1 原有的带式输送机控制方式和运行使用状况本次改造的带式输送机的带宽一米；带速是2.52m/s；物料运输能力是750t/h。

原有的设备选用的电机功率是3×250kW。

设备的总长是910m。

原有的设备的驅动是采用液力偶合器的形式来带动传动滚筒的转动。

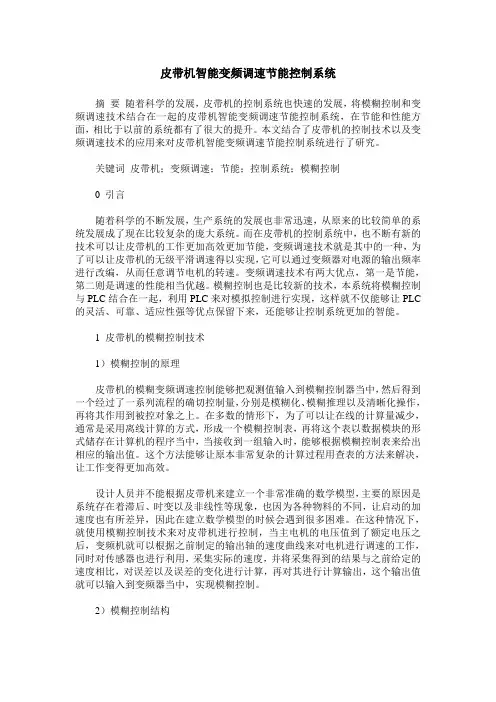

皮带机智能变频调速节能控制系统摘要随着科学的发展，皮带机的控制系统也快速的发展，将模糊控制和变频调速技术结合在一起的皮带机智能变频调速节能控制系统，在节能和性能方面，相比于以前的系统都有了很大的提升。

本文结合了皮带机的控制技术以及变频调速技术的应用来对皮带机智能变频调速节能控制系统进行了研究。

关键词皮带机；变频调速；节能；控制系统；模糊控制0 引言随着科学的不断发展，生产系统的发展也非常迅速，从原来的比较简单的系统发展成了现在比较复杂的庞大系统。

而在皮带机的控制系统中，也不断有新的技术可以让皮带机的工作更加高效更加节能，变频调速技术就是其中的一种，为了可以让皮带机的无级平滑调速得以实现，它可以通过变频器对电源的输出频率进行改编，从而任意调节电机的转速。

变频调速技术有两大优点，第一是节能，第二则是调速的性能相当优越。

模糊控制也是比较新的技术，本系统将模糊控制与PLC结合在一起，利用PLC来对模拟控制进行实现，这样就不仅能够让PLC 的灵活、可靠、适应性强等优点保留下来，还能够让控制系统更加的智能。

1 皮带机的模糊控制技术1）模糊控制的原理皮带机的模糊变频调速控制能够把观测值输入到模糊控制器当中，然后得到一个经过了一系列流程的确切控制量，分别是模糊化、模糊推理以及清晰化操作，再将其作用到被控对象之上。

在多数的情形下，为了可以让在线的计算量减少，通常是采用离线计算的方式，形成一个模糊控制表，再将这个表以数据模块的形式储存在计算机的程序当中，当接收到一组输入时，能够根据模糊控制表来给出相应的输出值。

这个方法能够让原本非常复杂的计算过程用查表的方法来解决，让工作变得更加高效。

设计人员并不能根据皮带机来建立一个非常准确的数学模型，主要的原因是系统存在着滞后、时变以及非线性等现象，也因为各种物料的不同，让启动的加速度也有所差异，因此在建立数学模型的时候会遇到很多困难。

在这种情况下，就使用模糊控制技术来对皮带机进行控制，当主电机的电压值到了额定电压之后，变频机就可以根据之前制定的输出轴的速度曲线来对电机进行调速的工作，同时对传感器也进行利用，采集实际的速度，并将采集得到的结果与之前给定的速度相比，对误差以及误差的变化进行计算，再对其进行计算输出，这个输出值就可以输入到变频器当中，实现模糊控制。

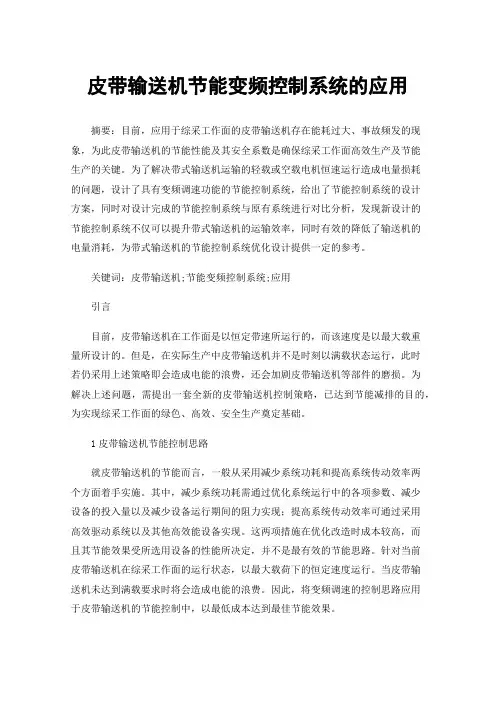

皮带输送机节能变频控制系统的应用摘要：目前，应用于综采工作面的皮带输送机存在能耗过大、事故频发的现象，为此皮带输送机的节能性能及其安全系数是确保综采工作面高效生产及节能生产的关键。

为了解决带式输送机运输的轻载或空载电机恒速运行造成电量损耗的问题，设计了具有变频调速功能的节能控制系统，给出了节能控制系统的设计方案，同时对设计完成的节能控制系统与原有系统进行对比分析，发现新设计的节能控制系统不仅可以提升带式输送机的运输效率，同时有效的降低了输送机的电量消耗，为带式输送机的节能控制系统优化设计提供一定的参考。

关键词：皮带输送机;节能变频控制系统;应用引言目前，皮带输送机在工作面是以恒定带速所运行的，而该速度是以最大载重量所设计的。

但是，在实际生产中皮带输送机并不是时刻以满载状态运行，此时若仍采用上述策略即会造成电能的浪费，还会加剧皮带输送机等部件的磨损。

为解决上述问题，需提出一套全新的皮带输送机控制策略，已达到节能减排的目的，为实现综采工作面的绿色、高效、安全生产奠定基础。

1皮带输送机节能控制思路就皮带输送机的节能而言，一般从采用减少系统功耗和提高系统传动效率两个方面着手实施。

其中，减少系统功耗需通过优化系统运行中的各项参数、减少设备的投入量以及减少设备运行期间的阻力实现；提高系统传动效率可通过采用高效驱动系统以及其他高效能设备实现。

这两项措施在优化改造时成本较高，而且其节能效果受所选用设备的性能所决定，并不是最有效的节能思路。

针对当前皮带输送机在综采工作面的运行状态，以最大载荷下的恒定速度运行。

当皮带输送机未达到满载要求时将会造成电能的浪费。

因此，将变频调速的控制思路应用于皮带输送机的节能控制中，以最低成本达到最佳节能效果。

2皮带节能控制系统的设计2.1皮带输送机能耗原因分析实际生产中，为了确保生产的安全性，先启动主皮带输送机，然后启动重板下料机，最后启动料仓下料设备。

也就是说，在下料设备启动时皮带输送机以空载的状态运行，而运行速度为最大载重的运行速度，从而造成了电能的浪费。

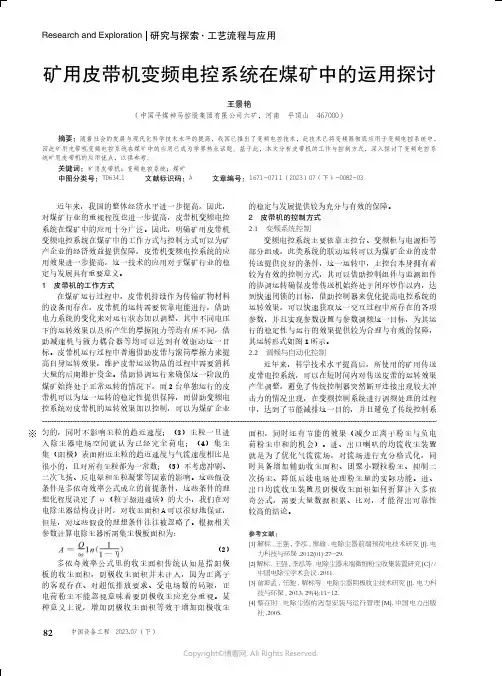

多依奇效率公式里的收尘面积传统认知是指阳极板的收尘面积，阴极收尘面积并未计入，因为正离子统需要大量后期维护资金的情况出现。

而为确保满足节能这一要求，分析更换的方便程度，主控台借助皮带的运行速率图来实现对这一运转状态的检测表，若在运行状态中出现运行故障，需要根据不同阶段的控制要求对其跳闸现象进行调整，之后借助变频电控系统加以传送，设备可以通过传送机来保证运行效果的平稳性与调速性，之后确保这一运转效果可以维持在较为稳定的速率下，避免运行状态不佳导致其节能效果与工作效果受到影响的可能出现，借助变频控制与故障检测等方式实现报警处理。

可以确保这一功能中出现短路与过热等现象，若带速低于额定速度，调频控制系统会将其运转效果加以调整。

目前，煤矿运转过程中普遍会采用S-700这一型号的控制器，其仍需借助中央处理模块以及PI端口等将变压器进行连接，借此来实现网络与端口间的信息交流，这一系统也可以通过确保信息交流有效性的方式来实现的驱动来调整此过程中的功率因数始终保持在避免出现无功功率浪费的可能性，而这一电动机的液力图1 皮带控制系统84研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2023.07 （下）借助这一方案来确保其工艺要求是否满足煤矿电气控制系统的运转要求，进而实现降低能耗与提高工艺这一目标。

各类变频器的输出需要根据电机的额定力矩来调整，确保其始终满足电机的输出功率，通过对变压带的启动能力与负荷能力的调整使其启动与停止的过程中运行状态始终处于软性状态，并保持其2曲线运动，避免运行过于强硬而导致平台的使用效果与可靠性受到影响，确保其始终运行较为稳定与有效，因此，变频电控系统本身具有可靠与稳定等一系列特点。

3.4 运用经济效益传统的皮带机工作通常采用直接启动的方式，而此条件下需要对这一设备的运转效果与运转流程加以调整，这可以起到对网格、电机等设备冲击力的有效化调整，避免了设备出现较大磨损的可能性，在缩短设备寿命的同时将设备的维护周期进行了优化与提高，实现了优化维修效果的这一目的，通过对真空接触器与开关等设备的调整对变频器的控制达到软启动这一目标。

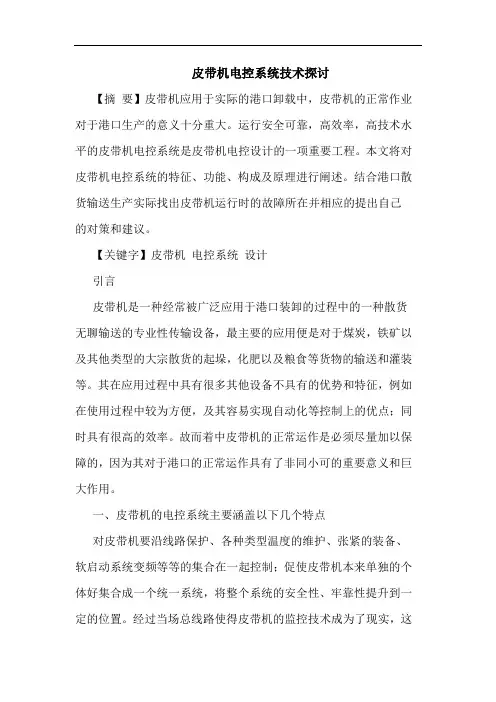

皮带机电控系统技术探讨【摘要】皮带机应用于实际的港口卸载中，皮带机的正常作业对于港口生产的意义十分重大。

运行安全可靠，高效率，高技术水平的皮带机电控系统是皮带机电控设计的一项重要工程。

本文将对皮带机电控系统的特征、功能、构成及原理进行阐述。

结合港口散货输送生产实际找出皮带机运行时的故障所在并相应的提出自己的对策和建议。

【关键字】皮带机电控系统设计引言皮带机是一种经常被广泛应用于港口装卸的过程中的一种散货无聊输送的专业性传输设备，最主要的应用便是对于煤炭，铁矿以及其他类型的大宗散货的起垛，化肥以及粮食等货物的输送和灌装等。

其在应用过程中具有很多其他设备不具有的优势和特征，例如在使用过程中较为方便，及其容易实现自动化等控制上的优点；同时具有很高的效率。

故而着中皮带机的正常运作是必须尽量加以保障的，因为其对于港口的正常运作具有了非同小可的重要意义和巨大作用。

一、皮带机的电控系统主要涵盖以下几个特点对皮带机要沿线路保护、各种类型温度的维护、张紧的装备、软启动系统变频等等的集合在一起控制；促使皮带机本来单独的个体好集合成一个统一系统，将整个系统的安全性、牢靠性提升到一定的位置。

经过当场总线路使得皮带机的监控技术成为了现实，这样能够提升整体电控系统的可靠性，减少成本花费，与此同时也是系统之间的信息可以接连在一起实现共享，而且控制系统也很方便就得到了拓展、维护也很便捷。

这是就可以依据变频软启动器的系统所给的开关量和模拟量进行信号的控制，促使控制的设备按照所定标准的最好曲线进行启动运转，这样一来就使得大功率皮带机的启动达到了所需的最高要求，也可以加长皮带的使用时间。

经过对软启动器的功率控制到平衡状态，促使电机的运转更加正常。

控制箱的触摸屏也成为了汉化界面，使得各种形态都可以一下子看的很清楚，同时也让当场的工作人员越便捷的针对系统状态以及问题的原因的随时掌控。

可实现网络通讯的监控。

二、系统问题的存在（一）无法进行综合监控原因是软启动控制系统、安全保护系统以及自动张紧系统信息无法完成共享，不但实现不了对皮带机的综合监控，还无法与其他监控系统连接。

皮带机电控系统设计研究摘要：煤矿运输系统在数量上是以皮带机为主，设计出运行安全可靠，高效率，高技术水平的皮带机电控系统是皮带机电控设计的一项重要工程。

本文将对皮带机电控系统的特征、功能、构成及原理进行阐述。

关键词：皮带机电控系统0 引言在煤矿上，运输系统主要由皮带机、刮板输送机和提升机组成，而在数量上以皮带机为主。

皮带机的运行环境恶劣，运输线路长，运行空间粉尘大、湿度高，用电设备功率大、电压高、对电网冲击大、对电控系统的电磁干扰大。

因此，煤矿皮带机电控系统的研究一直备受关注。

1 皮带机电控系统的主要特征第一，实现了皮带机沿线保护、各类温度保护、张紧装置、变频软启动系统的集中统一控制，使皮带机原来各自独立部分整合为一个系统，提高了系统的安全性、可靠性。

第二，利用现场总线技术实现皮带机的监控，可以提高电控系统的可靠性，降低成本，同时实现了系统间互连使信息共享，并且控制系统扩展容易、维护方便。

第三，可以对变频软启动系统提供开关量和模拟量控制信号，使所控设备按要求的最佳曲线进行启动运行，满足了大功率皮带机的起动要求，延长了皮带的使用寿命。

第四，通过软件实现功率平衡，使电机正常稳定运行。

第五，控制箱触摸屏实现汉化界面，各种状态显示一目了然，便于现场人员随时了解系统的状态及故障原因。

第六，具备网络通讯功能，可以很容易地并入矿井监控系统。

2 系统存在问题的提出2.1 综合监控无法进行安全保护系统、软启动控制系统、自动张紧系统信息不能共享，不能实现对皮带机的综合监控，更不能与矿井其它监控系统连接，不能实现监控系统与煤矿信息系统的集成。

2.2 在安全保护方面存在缺为了提高皮带机运行的可靠性、安全性，减少故障，多种检测系统已应用于电动机、减速器和皮带机运行系统故障检测。

然而这些系统往往是相互独立的，没有实现从驱动、输送机运行过程到运行环境检测的信息综合。

2.3 故障检测系统不够完善故障检测系统的误报率高，因为误报将造成皮带机不应有的停机，给生产造成损失。

带式输送机低压变频电控系统技术说明一、总体说明皮带机全数字化低压变频电控系统符合下列标准的规定和要求：1.1《煤矿安全规程》（2011）1.2《金属非金属地下矿山安全规程》（GB16424-1996）1.3《煤矿安全质量标准化标准》1.4《煤安标委【2009】15号》1.5现行国家电工委员会及其它有关标准；1.6进口电气设备遵守国际电工委员会IEC标准；1.4电控装置的静动态性能指标完全满足皮带机的运行要求；1.5电控装置能够承受皮带机和通风机运行时的地坪振动；1.6电控装置的电磁兼容性符合有关规定要求；1.7安全回路等关键电路采用冗余结构设计；1.8井筒电气设备满足防水、防爆要求；1.9电控装置设置柜内照明；1.10电控系统可编程控制器等关键设备为原装进口产品。

二、主要技术数据原始数据：原煤粒度小于300mm,散状密度0.95t／m³ ,输送量200t／h,带式输送机安装角度21º,输送机长L=905m，提升高H=324.32m.原有主斜井带式输送机：带宽B=800mm,带速V=2.0m/s,机长L=905m,输送能力Q=200th,带强为1600Nmm,电动机：Y315L1-4，380V,160KW；减速器：ZL1300-16-3；偶合器：YOTGC560B；制动器：YWZ5-400／121.本次设计对原有输送机进行了校核计算。

三、系统功能1、系统稳定可靠，保证生产连续性，可长时间低速（1m/s）运行（至少4小时）。

实现低速到额定转速的连续可调及负载变化情况下的转速可调功能。

2、在整个频率调节范围内，被控电动机均能保持正常运行。

在最低输出频率时，应能持续地输出额定电流。

在最高输出频率时，应能输出额定电流或额定功率。

3、起、制动可控功能，系统可有效地控制输送机按合理优化的起、制动速度曲线起动和制动。

调速系统的加减速时间在0.1-3200秒可设定，零到额定转速时间及高转速到低转速时间现场可调整。

基于变频控制的皮带输送机智能调速系统设计摘要：皮带输送机是选煤厂运行的核心设备之一，在运行过程中需要消耗大量的电能，而且时常出现轻载乃至空载运行的情况，电能浪费严重。

在这种情况下，如何保障皮带输送机的高效运行，降低其运行能耗，是技术人员需要重点研究的课题。

将变频控制技术应用到皮带输送机调速系统中，能够依照实际运输流量来对皮带的速度进行智能调节，减少电能损耗的同时，将机械磨损降到最低。

关键词：变频控制；皮带输送机；智能调速系统设计引言带式输送机是煤矿生产厂原煤运输的重要设备，具有持续运行能力和较高的工作性能，随着煤炭开采设备的日益增多，高能耗带式输送机的运行模式已不能满足当前使用速度的要求，因此经常需要打开和关闭，这就使得带式输送机技术人员多次维修时的发动机性能不平衡，从而提高了煤矿的自动化水平，进而提高了煤矿的开采效率。

1带式输送机概述对煤矿工作面中使用的可伸缩式带式输送机进行研究，带式输送机整体结构结构方面，可伸缩式带式输送机主要包括机头和机尾的改向滚筒、机头驱动结构、张紧装置以及储带仓、机尾自移机构等。

特点是设置了一个储带仓，作用是在带式输送机进行收缩时，多出的胶带能存储到该结构上，确保胶带与驱动滚筒保持紧密接触，保障胶带张力，实现力矩传输。

带式输送机需要伸长时，存储在储带仓中的胶带可以释放以适应设备的长度变化。

2皮带运输机控制系统发展现状皮带输送机最初被用于井下运输，在经过长期的发展后，其应用领域变得越发广泛。

我国在皮带输送机的研究方向上，通常都是关注自动化和数字化发展，也取得了良好的成果。

不过在实际应用中依然存在有一些问题：一是虽然将自动化技术引入到了控制系统中，但是最终实现的控制功能相对简单，很多时候都仅限于对设备的启动和停止控制，如果设备发生超载又或者过热等问题，控制系统无法及时做出预警，也没有配备安全保护装置，可能引发相应的安全隐患；二是皮带输送机在实际运行过程中，存在有异常振动的情况，会对设备造成一定的损害，而且就目前而言，多数皮带输送机都无法对异常振动做出有效检测和识别，严重影响了设备的使用效率。

龙山煤业公司主运输皮带机变频控制系统方案1.皮带机的基本情况：1.1皮带机参数1）电机参数型号：YKK4006-4功率：450KW电压：6KV转速：1480转/分数量：1台2）减速机参数型号：H35H16A-50 带逆止器输入转速：1500r/min输出转速：30.69 r/min3）制动器：型号：液压推杆制动器电压：380V功率：2KW4）运输机参数：型号：DSJ80/150/450机长：900米带宽：800毫米带速：2米/秒滚筒直径：1.25米运行方式：上运倾角：28度5）使用环境：地面安装，非防爆型，单机运行方式。

1.2皮带机驱动系统基本结构1.3启动停止方式1）启动程序制动器送电——松闸——电机送电——运行2）停机顺序电机停电——制动器停电——抱闸停机2.高压变频技术方案2.1高压变频器主要配置2.2.1变频器主系统方案图中QF1为用户自备进线柜，虚线框内为本次招标设备。

QS1：变频器输入断路器；QS2：变频器输出断路器；QS3：旁路控制断路器；M：电机工作方式：6KV电源经变频装置输入断路器到高压变频装置，变频器输出经断路器送至电动机，实现电机的变频运行；6KV电源还可以经旁路开关直接起动电动机。

进出线开关和旁路开关的作用：1、在电机启动过程中，当电机达到全速运行时，可自动或手动合上旁路开关，切断QS1和QS2，关闭变频器。

2、电机在高速时，一旦变频装置出现故障，变频装置应能马上断开进出线开关QS1和QS2，将变频装置隔离，自动合上旁路开关QS3，在工频电源下保证电机继续运行，并有报警指示。

3、旁路开关与输入开关、输出开关采应能实现电气闭锁，以及与进线电源开关的相互闭锁，防止误操作。

2.2.2变频装置设备布置如设计合理，旁路柜和变频柜可以合并为一个柜子。

控制方式系统具有自动、手动、现场编程三种工作方式1、自动控制：由司机发出开车信号，系统根据输入好的程序松开制动闸，合上QS1、QS2，控制变频器使电机转速由零平稳上升，达到全速运行后，自动投入旁路开关QS3，切断变频器输出开关QS2，电机在工频下运行。

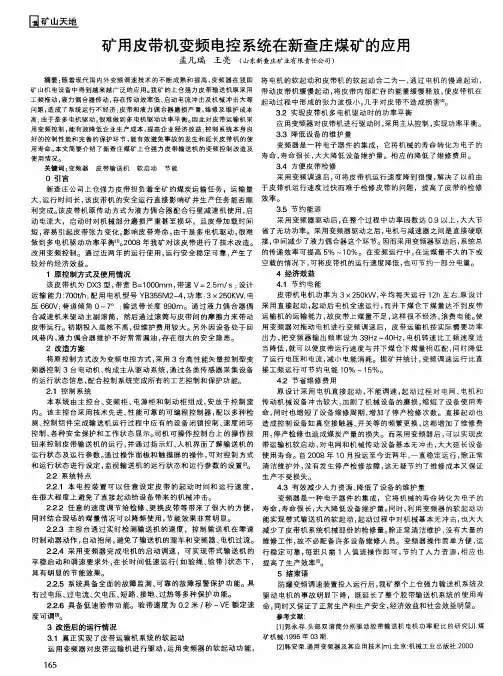

矿用皮带机变频电控系统技术方案矿用皮带机变频电控系统是煤矿、金属矿山、建筑材料等行业中常见的一种输送设备，其核心构件是皮带机，该设备可以将散料、粉状物料和矿山矿石等物料输送到指定位置。

随着科学技术的发展和市场需求的提高，矿用皮带机变频电控系统的技术方案也得到了不断的更新和提升，下面将详细地介绍一下该技术方案。

一、技术概述矿用皮带机变频电控系统是一种以变频器为核心集中控制的系统，通过变频技术实现对矿用皮带机电机转速的精准控制，从而实现输送带速度、负载、温度等参数的动态调节和监测。

该系统可以大大提高矿用皮带机的生产效率、输送能力，减少对环境的影响和对设备的损耗，实现经济效益和环境效益的双赢。

二、系统组成及功能1. 主控制系统：系统由PLC电控和变频器电控两部分组成。

主控制系统的任务是实现对整个系统的控制与调度，包括自动化控制、动态控制、故障诊断和数据采集等功能。

2. 变频器控制系统：变频器通过输出不同频率的交流电来控制矿用皮带机电机的转速，从而实现对输送速度、负载、温度等参数的精准调节和监测，达到最佳工作状态。

3. 传感器：系统通过安装传感器对矿用皮带机运行状态、温度、负载等参数进行实时监测和控制，确保系统始终处于最优化状态。

4. 人机交互界面：系统通过人机交互界面（HMI）向运行人员提供实时的运行状态和故障信息，方便人员进行远程和现场操作控制，提高系统的可靠性和安全性。

三、系统工作原理矿用皮带机变频电控系统通过信号源、传感器和电机等部件进行配合工作，从而实现对整个工作流程的精准控制。

系统原理如下：1. 信号源：矿用皮带机变频电控系统通过预设的工艺参数，向PLC发送控制指令。

2. 传感器：矿用皮带机上安装多种传感器，如温度、速度、位移等传感器，将传感器采集到的各种数据通过模拟量信号传输到PLC。

3. PLC控制：PLC受到控制信号和传感器信号输入后，通过程序对运行状态进行判断和计算，实现对变频器和电机的控制，从而实现矿用皮带机的准确调节和监测。

煤矿胶带输送机变频调速系统技术改造煤矿胶带输送机是煤矿生产中不可或缺的重要设备之一，其主要作用是将开采出来的煤炭从矿井输送到地面或其他处理设备中。

在传统的胶带输送机中，通常采用电机作为驱动设备，通过减速器和链条传动系统将动力传递给输送带。

然而，由于电机旋转速度不可调节，限制了输送机的运行速度和输送能力。

为了提高输送机的运行效率和运行质量，提高煤矿生产效率，可以对输送机进行变频调速系统技术改造。

1. 变频调速系统的原理变频调速系统是通过改变电机的输入频率来改变电机转速的控制系统。

传统的电机是通过改变输入电压来调节转速，但这种方法对于大功率的电机来说效果不好。

而变频调速系统则可以通过改变输入频率，控制电机转速，从而实现对输送机的运行速度的调节。

2. 变频调速系统的优势与传统的电机驱动系统相比，变频调速系统具有以下优势：- 常数扭矩调速范围大：传统的电机调速系统通常只能在额定转速的80%范围内进行调节，而变频调速系统则可以在额定转速的10%~120%范围内进行调节，调速范围更广。

- 调速响应速度快：传统的电机调速系统响应速度较慢，而变频调速系统可以实现快速启停和快速调速。

- 稳定性好：传统的电机调速系统在运行过程中容易产生冲击和振动，而变频调速系统可以实现平滑启停和平稳运行。

3. 变频调速系统的技术改造变频调速系统的技术改造主要包括以下几个方面：- 变频器的选型和安装：首先需要选择适合的变频器，并将其安装在输送机的控制箱中。

变频器需要满足输送机的功率需求，并能够实现平稳启停和快速调速。

- 电机的改造：对于老旧的电机，可以考虑更换为适用于变频调速系统的电机。

新电机需要能够适应变频器的频率范围，并具有较好的绝缘性能和耐高温性能。

- 控制系统的更新：需要对输送机的控制系统进行更新，以适应变频调速系统的运行。

包括更新控制面板、传感器和触摸屏等设备。

4. 变频调速系统的应用效果通过对煤矿胶带输送机进行变频调速系统技术改造，可以实现以下应用效果：- 提高输送机的运行效率和运行质量：通过调节输送机的运行速度，可以根据不同的需求实现不同的输送能力，提高运输效率和运输质量。
