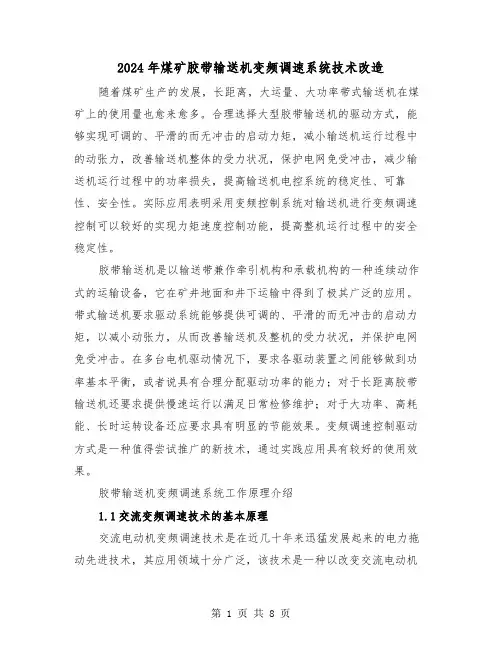

2024年煤矿胶带输送机变频调速系统技术改造随着煤矿生产的发展，长距离，大运量、大功率带式输送机在煤矿上的使用量也愈来愈多。
合理选择大型胶带输送机的驱动方式，能够实现可调的、平滑的而无冲击的启动力矩，减小输送机运行过程中的动张力，改善输送机整体的受力状况，保护电网免受冲击，减少输送机运行过程中的功率损失，提高输送机电控系统的稳定性、可靠性、安全性。
实际应用表明采用变频控制系统对输送机进行变频调速控制可以较好的实现力矩速度控制功能，提高整机运行过程中的安全稳定性。
胶带输送机是以输送带兼作牵引机构和承载机构的一种连续动作式的运输设备，它在矿井地面和井下运输中得到了极其广泛的应用。
带式输送机要求驱动系统能够提供可调的、平滑的而无冲击的启动力矩，以减小动张力，从而改善输送机及整机的受力状况，并保护电网免受冲击。
在多台电机驱动情况下，要求各驱动装置之间能够做到功率基本平衡，或者说具有合理分配驱动功率的能力；对于长距离胶带输送机还要求提供慢速运行以满足日常检修维护；对于大功率、高耗能、长时运转设备还应要求具有明显的节能效果。
变频调速控制驱动方式是一种值得尝试推广的新技术，通过实践应用具有较好的使用效果。
胶带输送机变频调速系统工作原理介绍1.1交流变频调速技术的基本原理交流电动机变频调速技术是在近几十年来迅猛发展起来的电力拖动先进技术，其应用领域十分广泛，该技术是一种以改变交流电动机的供电频率达到交流电动机调速的目的，是利用电力半导体元件的通断作用将工频电源变换为另一频率的电能装置，其基本原理是通过整流桥将工频交流电压变换为直流电压，在通过逆变器转换为频率，可调的交流电压作为交流电动机的驱动电源，使电动机获得无极调速所需的电压和电流，根据电机负载的变化实现自动、平滑的增速、减速，是一种无附加转差损耗的高效调速方式，可以大幅度提高工作效率，减少能源空耗。
现在的交流变频调速技术是微机技术、电力电子技术和电机传动技术的综合应用，是强弱电混合、机电一体的综合性技术。
煤矿胶带输送机变频调速系统技术改造范本煤矿胶带输送机是煤矿生产中不可或缺的一部分，它的安全可靠性直接关系到煤矿的生产效率和安全生产。
为了提高胶带输送机的运行效率和可靠性，采取变频调速系统技术改造是一种常见的手段。
本文将针对煤矿胶带输送机变频调速系统技术改造进行探讨，以下为技术改造范本。
一、背景介绍煤矿胶带输送机作为煤矿生产中的主要运输设备，在长时间连续运行的过程中，常常出现由于电机启停频繁引起的能耗浪费，以及输送带速度无法平稳调节的问题。
因此，采用变频调速系统技术改造，能够有效降低能耗、提高运行稳定性和生产效率。
二、技术改造方案及实施过程2.1 变频调速系统选择根据煤矿胶带输送机机械特性和运行要求，选择适合的变频器型号，确保其具备良好的响应速度和调节精度，以及稳定可靠的运行性能。
2.2 控制系统设计设计合理的控制系统，包括变频器、PLC控制器、传感器等的连接和通信方式，确保各个部分之间的协调工作，实现胶带输送机的正常运行。
2.3 安装和调试按照设计方案进行变频调速系统的安装和调试工作，包括传感器的安装和连接、变频器的参数设定和调整以及整个系统的运行测试。
2.4 系统优化和改进在实际运行过程中，根据胶带输送机的运行情况和反馈信息，及时进行系统的优化和改进，提高其运行效率和稳定性。
三、技术改造效果评估3.1 能耗降低评估通过测量胶带输送机在使用变频调速系统前后的能耗数据，并进行对比分析，评估能耗降低效果，确保其达到预期的节能效果。
3.2 运行稳定性评估通过对比胶带输送机在使用变频调速系统前后的运行情况，评估其运行稳定性的改善效果，包括启停频率、速度调节范围、平稳性等指标。
3.3 生产效率提升评估通过对比胶带输送机在使用变频调速系统前后的生产数据，评估其生产效率的提升效果，包括输送量、运行时间等指标。
四、技术改造注意事项4.1 系统设计合理性根据胶带输送机的实际情况和要求，合理设计变频调速系统，确保其与原有系统的兼容性和稳定性。

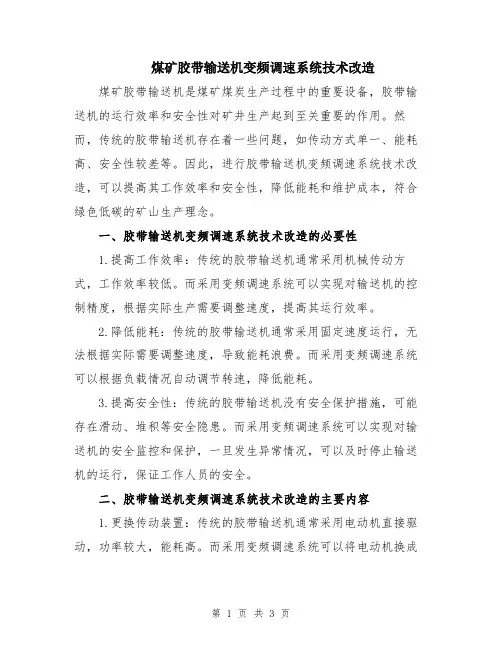

煤矿胶带输送机变频调速系统技术改造煤矿胶带输送机是煤矿煤炭生产过程中的重要设备，胶带输送机的运行效率和安全性对矿井生产起到至关重要的作用。
然而，传统的胶带输送机存在着一些问题，如传动方式单一、能耗高、安全性较差等。
因此，进行胶带输送机变频调速系统技术改造，可以提高其工作效率和安全性，降低能耗和维护成本，符合绿色低碳的矿山生产理念。
一、胶带输送机变频调速系统技术改造的必要性1.提高工作效率：传统的胶带输送机通常采用机械传动方式，工作效率较低。
而采用变频调速系统可以实现对输送机的控制精度，根据实际生产需要调整速度，提高其运行效率。
2.降低能耗：传统的胶带输送机通常采用固定速度运行，无法根据实际需要调整速度，导致能耗浪费。
而采用变频调速系统可以根据负载情况自动调节转速，降低能耗。
3.提高安全性：传统的胶带输送机没有安全保护措施，可能存在滑动、堆积等安全隐患。
而采用变频调速系统可以实现对输送机的安全监控和保护，一旦发生异常情况，可以及时停止输送机的运行，保证工作人员的安全。
二、胶带输送机变频调速系统技术改造的主要内容1.更换传动装置：传统的胶带输送机通常采用电动机直接驱动，功率较大，能耗高。
而采用变频调速系统可以将电动机换成低功率的电动机，通过变频器调节电机的转速，实现对输送机的控制。
2.安装变频器：变频器是胶带输送机变频调速系统的核心装置，通过变频器可以调节电机的转速。
变频器可以实现电机的无级调速，可以根据实际需要调整输送带的运行速度，从而提高工作效率。
3.安装安全保护装置：为了提高胶带输送机的安全性，可以在输送机上安装安全保护装置，如滚筒保護罩、带速和拉力的监测装置、轴承温度和振动监测装置等。
这些装置可以实时监测胶带输送机的工作状态，一旦发生异常情况，可以及时停止输送机的运行。
4.优化控制系统：胶带输送机的控制系统需要进行优化，使得胶带输送机能够根据实际需要完成自动运行，提高工作效率。
优化控制系统包括控制软件的设计和开发、传感器的布置和数据采集等。

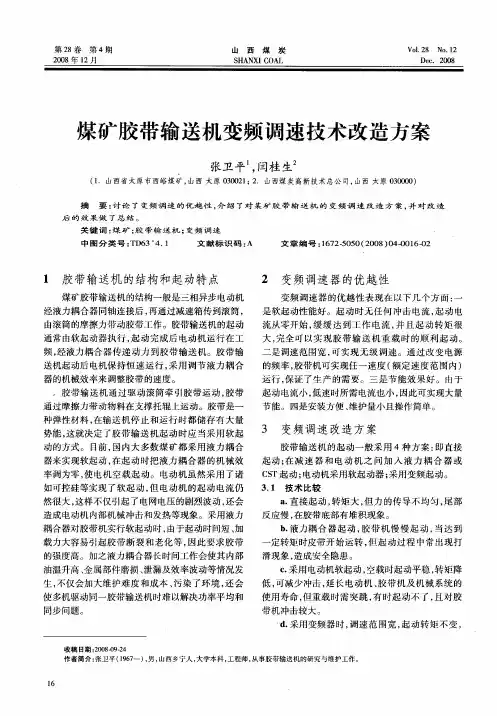

煤矿胶带输送机变频调速技术改造方案清晨的阳光透过窗帘，洒在了满是图纸和资料的工作台上。
我深吸一口气，准备投入到这个已在我心中酝酿已久的方案中。
一、项目背景想象一下，那个庞大的煤矿，机器轰鸣，胶带输送机如同一条条巨龙穿梭在巷道之间。
然而，这些老式的输送机，它们的能耗高、效率低，已经无法满足现代化生产的需要。
于是，这个项目应运而生。
二、技术分析1.变频调速技术的原理2.技术优势（1）节能降耗：变频调速技术能够根据生产需求自动调整输送机速度，减少无效运行时间，降低能耗。
（2）提高效率：通过精确控制输送机速度，能够提高生产效率，减少停机时间。
（3）保护设备：变频调速技术能够减少启动电流冲击，延长设备使用寿命。
三、改造方案1.设备选型考虑到煤矿现场环境的恶劣，我们需要选择具有良好抗干扰性能、防护等级高的变频器和电机。
（1）变频器：选择具有高防护等级、抗干扰能力强、支持多种控制方式的变频器。
（2）电机：选择适合变频调速的电机，确保电机与变频器匹配。
2.改造步骤（1）拆除原有控制系统，安装新的变频器和电机。
（2）将变频器与电机连接，并进行调试，确保运行正常。
（3）根据生产需求，调整变频器参数，实现输送机的速度调节。
（4）对操作人员进行培训，确保他们能够熟练操作新的控制系统。
四、预期效果3.设备保护：延长设备使用寿命，降低维修成本。
五、项目实施1.制定详细的施工计划，确保项目按照既定时间节点推进。
2.加强项目管理，确保项目质量。
3.配备专业的技术团队，为项目提供技术支持。
4.做好项目验收工作，确保改造效果达到预期。
这个项目，看似简单，实则充满挑战。
它需要我们深入理解变频调速技术，精心选择设备，细致实施改造。
但只要我们用心去做，我相信，这个项目一定能成功，为煤矿的现代化生产贡献一份力量。
思绪渐渐回到现实，我拿起笔，开始在纸上勾勒出这个方案的轮廓。
每一个细节，每一个步骤，都在我脑海中清晰地呈现出来。
我知道，这将是一个充满挑战，但同时也充满希望的项目。

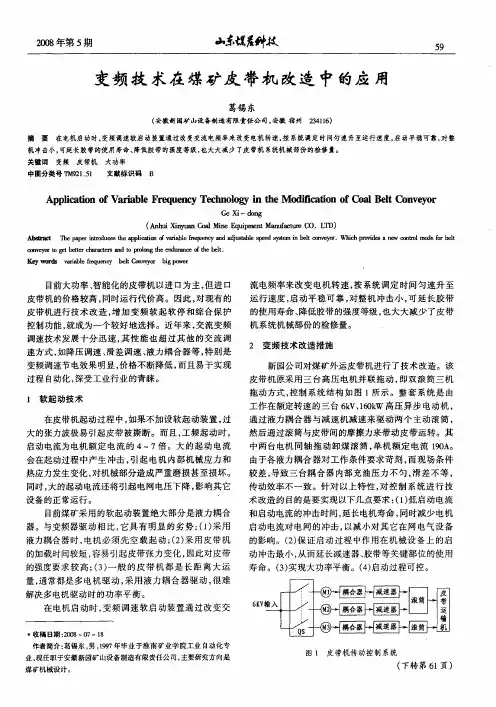

煤矿胶带输送机变频调速系统技术改造在煤矿生产中，胶带输送机是实现煤矿物料输送的重要设备之一。
传统的胶带输送机采用定速电机驱动，无法根据实际需求对输送速度进行调整，存在能耗高、运行不灵活等问题。
为了提高煤矿胶带输送机的运行效率和能源利用率，需要对其进行技术改造，引入变频调速系统。
变频调速系统是一种通过改变电机供电频率来实现对电机转速的调整的技术，在胶带输送机中引入变频调速系统可以实现对输送速度的精确控制。
具体技术改造包括以下几个方面：1.更换电机与安装变频器：首先，需要更换原有的定速电机，选择适合的变频电机。
然后，对输送机电机进行改造，安装变频器。
变频器与电机的连接需要注意良好的接地，以提高安全性。
变频器控制电机的转速，可以根据输送需求实现对输送机的调速。
2.配置传感器：为了实现对输送速度的实时监测，需要在输送机的适当位置安装速度传感器。
传感器可以测量胶带的运行速度，并将信号传输给变频器。
变频器根据传感器信号控制电机的转速，实现对输送速度的精确控制。
3.系统调试和优化：在安装完成后，需要对整个系统进行调试和优化。
调试过程中，可以通过改变变频器的参数来调整输送速度，根据实际需求进行优化。
同时，需要进行系统稳定性和安全性的检验，确保变频调速系统的正常运行。
通过将胶带输送机引入变频调速系统，可以实现以下几个方面的优化：1.节能降耗：传统的定速电机需要一直以额定转速运行，无法根据实际需求来调整输送速度。
而变频调速系统可以根据煤矿的输送需求来实时调整输送速度，避免了过大能量损耗，有效节约能源，降低电费开支。
2.灵活控制输送速度：变频调速系统可以实现输送速度的精确控制，可以根据不同的生产需求来调整输送速度。
对于需要快速输送的情况，可以提高输送速度，提高生产效率；对于需要较慢输送的情况，可以降低输送速度，确保安全稳定。
3.延长设备寿命：胶带输送机在长期运行中，由于负荷变化大，容易出现磨损严重的情况。
而变频调速系统可以减少传统定速电机的起停次数，降低传动系统的冲击力和磨损程度，从而延长设备的使用寿命，降低维修频率和费用。
上港集团罗泾煤炭码头皮带机系统高压变频调速节能技术方案2013年05月一、电机节能技术发展的背景及现状经济的高速发展带来了国民经济的持续增长，但是能源的巨大消耗也造成资源的日益短缺，现在全球各国都己认识到“节能降耗”的重要性。
当今，如何满足迅速增长的能源需求，实现能源的清洁高效利用，是我国面临的一次严峻的挑战，而节能是解决这一问题的根本途径，这就意味着我们需要大力推进节能技术，提高能源的利用效率。
因此我国推出了“节能优先，降低能耗”的能源发展战略思路，并且进一步提出要建设能源节约型企业，此中的“节约”具有双重含义：其一是相对浪费而言的节约。
其二是要求在经济运行中对能源需求实行减量化，即：在生产和消费过程中，用尽可能少的能源，创造相同的财富甚至更多的财富。
这种节约要求彻底转变现行的经济增长方式，进行深刻的技术革新，真正推动企业的全面进步。
电工行业的电机节能技术是我国节能减排战略的重要组成部分，是国家的要求，也是企业提高经济效益的迫切需要。
在一定意义上说，企业的竞争，更是技术的竞争，是提高资源与能源效率的竞争。
电动机是我国最主要的用电设备，广泛应用于工业、商业、农业、公用设施和家用电气的各个领域，用于拖动皮带机输送机、风机、泵等各种设备。
电机系统包括电动机、被拖动装置、传动控制系统。
根据我国国家发改委2003年的调查结果，电机系统耗电约占我国用电量的60％以上。
由于电机系统消耗了大部分的工业用电，因此提高电机系统的能源利用效率水平对于我国的能源节约和环境保护都具有相当重要的意义。
根据国际协会预测，在我国通过提高电动机的能效标准和推广高效电动机的应用，年节电数量可累计到764亿千瓦时，二氧化碳排放量可减少7640万吨。
欧盟预测，对不同功率的电机效率提高1％---6％，可节能3％，每年可节约电能276亿千瓦时，相当于5座100万千瓦电站的供电能力。
可见，电机的节能潜力是非常巨大的，因此也是非常必要的。
二、港口皮带机系统的特点及节电原理港口的煤炭等散货堆场所采用的皮带机传输系统属于输送量大、输送距离长的大型传输设备。
它具有以下特点：(1)负载量大，皮带机额定生产率一般在2500---8000t／h。
(2)性能参数高，趋向宽带化和高速化，其长度一般为1000-- 1500m，带宽为1800--2200mm(煤炭)，带速大于4m／s。
(3)装机容量大，每条皮带机一般配备两台或两台以上额定电压为6kV、额定功率为200--一600kW的三相异步电动机。
(4)输送机分为堆料和取料两种机型，因此作业工况也具有其特殊性，即当堆、取料机在处在不同位置时，皮带机上的有料段长度也不一样，这样就造成了皮带机负载量的较大变化。
在这种工况下，皮带机的输送量，远远低于皮带机的通过能力，导致输送机能耗过高，系统功率因数过低，造成了电能的大量浪费。
由于港口皮带机驱动系统采用了高压异步电动机(一般为6kV的高压)作为驱动单元，其对能源造成的浪费相比采用低压控制的皮带机控制系统要大的多，因此为了降低能耗、提高功率因数，港口皮带机的输送能力应与驱动能力相匹配。
因系统对电能的利用率直接反应在电动机的工作效率中，因此节能研究对象应首先考虑异步电动机。
港口皮带机系统效率低的主要原因是负荷特性与电动机的转矩特性不匹配，当电机所带负荷较小时，电机的运行效率较低；当电机所带负荷较大时，电机才可能以较高效率运行。
皮带机在初步设计时一般按最大运输量考虑，而减速机和电动机的选型原则是等级靠大不靠小，并且由于皮带机系统的托辊较多，皮带较长，是惯性力矩较大的机械设备，启动所需的功率较大，为了满足启动的要求，在选择驱动电机时，一般会选配额定功率较大的电动机，一般均有20％--45％的富余量。
而当系统平稳运行时其功率相对于启动功率较小，致使大多数情况下电动机处于轻载状态；另外，当堆、取料机处在不同位置时，导致堆料和取料皮带机上有料段长度变化很大，使得物料分布不均匀，物料量连续性差，进而导致皮带机的运行负载变化很大。
这些因素导致系统运行存在着严重的“大马拉小车”现象，造成电机功率因数低、效率低。
据测试，功率因数有时候甚至只有0．2--0．3，远远达不到供电部门要求的功率因数不得低于0．8的要求(各地有所不同)，同时还增加了电路不必要的损耗。
皮带机的能耗中，将物料平移及提升做工和克服摩擦阻力做工过程中耗能比重大。
无论皮带机上是否有煤料，只要皮带机运转，该部分能耗就存在。
当皮带机空载状态运行时，其能耗是浪费的，导致皮带机单耗增加。
降低皮带机的空载率的主要方法有：皮带机在物料到达后再启动，根据速度调整皮带速度。
三、罗泾码头煤炭皮带机系统的节能分析皮带机属于恒转矩负载，转矩与转速的大小无关。
根据功率公式 P=F×V（说明：F是力矩，V是速度。
）当力矩一定时，功率与速度成正比。
我们根据传输带上运输的不同负载，在满足工艺要求的前下，改变传输带的速度。
计算节能效果。
但在计算过程当中，变频调速节能计算时需考虑变频器的效率，变频器的效率一般为95%-96%，因此在计算变频调速节能时要将变频器的4%-5%的损耗考虑在内，这样的计算结果与实际节能率更为接近。
上港集团煤炭分公司的罗泾码头，主要从事煤炭的进出口业务，其皮带机是港口内的主要输送设备，煤炭经过皮带机，输送到料场、船，或直接配送给终端用户，皮带机承担着卸船、装船、配货等主要任务，罗泾港现有系统皮带机39条，总长约为13201.46米，电机总配置容量为10283KW（不包括移动皮带机），根据输送工艺要求输送系统，现系统有操作流程46条（如下图）。
我们选取卸船流程中的船到场3号线（流程号821）为例，分析变频改造后的节电空间：3号线的皮带流程：BC2-BC8-FC2-BC11-FC10-BCXG1-BCX1-FCX2-BCX2-BCX3（总功率2049kW）。
按年工作时间240个工作日，每天工作时间20个小时（其中18个小时处于有货状态，2个小时处于空载运行状态）。
工频运转时运行功率取额定功率的80%。
运行状态的调速幅度以不影响物料传输为准（抛料距离满足现场要求），分别以无调速、调速至90%、80%、70%进行计算：（1）无调速时节电： 80%×2049KW×（2H）×240×0.6=47.2（万元）（2）当调速到90%时节电： 80%×2049KW×（5%×18H+2H）×200×0.6=68.5（万元）（3）当调速到80%时节电：80%×2049KW×（15%×18H+2H）×240×0.6=111（万元）（4）当调速到70%时节电：80%×2049KW×（25%×18H+2H）×240×0.6=153.5（万元）使用变频器启动，可以有效减小大电机的启动电流，从而减小线路损耗，变压器铜损和铁损，而且还能防止对电机的冲击损害。
假设电机额电流200A，直接启动电流为4~6倍额定电流，变频器实际起动电流约为1.2额定电流。
（单台电机）皮带机电机起动总电流按1800A；变频器起动总电流按： 240A；电机的电压6KV假设每天按起动10次计,变频器起动时间60s,直接启动时间30s;皮带机电机起动总耗电量为:1870kW·h;变频器日起动总耗电量为: 415kW·h;日起动节约电量:1870-415=1455kW·h; 日起动节约电费:1455×0.6=873元;全年节约电费：240天×873元=21万元。
综上，单条皮带机系统理想情况下年节电数量可以百万计，年节电费可达百万元，相当于二氧化碳排放量可减少上千吨。
五、采用变频驱动的综合优势上海罗泾港现运行的皮带机，基本上是工频控制方式，如采用变频控制，可带来以下综合优势：1、节能。
对应于港口的特殊生产条件，在负载轻或无负载时，皮带机系统的高速运行对机械传动系统的磨损浪费较为严重，同时电能消耗也较低速运行大的多，但因生产的需要皮带机系统又不能随时停车，采用单独的控制系统对前级运输系统的载荷、本机运输系统的载荷进行分别测量，这样可控制变频器降速或提前升速。
对于载荷不均的皮带机系统，可节约电能、降低皮带的磨损。
2、真正实现皮带机软启动。
通过电机慢速启动带动皮带机缓慢启动，将胶带内部贮存的能量缓慢释放，可将输送机启停时产生的冲击减至最小，几乎对胶带不造成损害；3、降低胶带带强。
由于变频器启动时间可以在1～3600s内调整，皮带机启动时间通常在60～200s内根据现场情况设定。
启动时间延长大大降低对带强的要求，减少设备初期投资。
实际应用中，由于降低了启动冲击，机械系统的损耗也随之降低，尤其托辊及滚筒寿命大大延长；4、实现皮带机多电机驱动时的转矩平衡。
应用变频器对皮带机驱动时可以采用一拖一控制，多电机驱动时采用主从或协调柜控制方式，实现转矩平衡；5、验带功能。
低速验带功能是皮带机检修的要求。
变频调速系统为无极调速的交流传动系统，在空载验带状态下可调整0～100%额定带速范围内的任意带速；6、平稳的重载启动。
变频器低频运转可输出2.2倍额定力矩，适于重载启动；7、自动调速。
变频器配合煤流传感器可以根据负载轻重自动调节胶带速度，节电的同时还减少了胶带的磨损。
综上，单条皮带流程线年节电理想情况下可达到百万元以上，如果将码头上所有的皮带机系统进行系统改造，节电空间将非常可观，且大大提高整个码头的工况及智能化操作水平。
六、SH-HVF系列高压变频技术优势简介1、高压变频器拓扑结构：SH-HVF系列高压变频器是采用交-直-交、直接高-高变换方式，整流侧采用大容量电容器滤波的电压源型高压变频器。
变频器逆变主电路拓扑采用多电平形式，变频器每相采用多个功率单元（Power Cell）串联，逆变器输出采用多电平移相式PWM技术，输出电压非常接近正弦波。
拓扑图如下所示：2、功率单元旁路我方变频装置的功率单元为模块化设计，可以方便从机架上抽出、移动和变换，所有单元可以互换，更换单元不须专用工具，拆装方便，只需装卸7个螺丝，更换一个单元的时间一般小于5分钟。
为了保证变频器和现场设备的正常运行，SH-HVF系列高压变频器为用户提供了功率单元旁路功能，当单元故障时，可在线实时自动将输出清除并同时触发旁路单元将其旁路，不需重新启动，不影响整个系统的正常工作。
3、变频器带故障运行方式当有功率单元故障时，变频器可通过线电压自动均衡技术，输出最大的功率而不至于跳机影响生产，用户可以根据设备的报警自行确定停机维修时间。
4、频率分辨率及谐波指标频率分辨率为0.01Hz，每周波频率误差小于1微秒。
