layout(工厂布局)

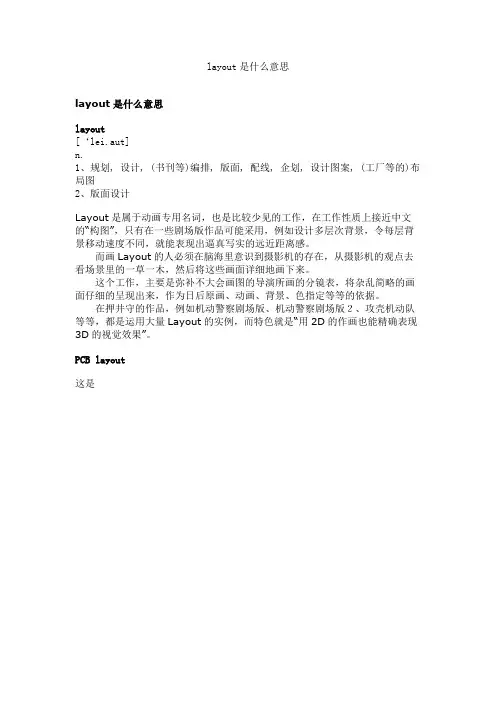

layout是什么意思
layout是什么意思
layout
[‘lei.aut]
n.
1、规划, 设计, (书刊等)编排, 版面, 配线, 企划, 设计图案, (工厂等的)布局图
2、版面设计
Layout是属于动画专用名词，也是比较少见的工作，在工作性质上接近中文的“构图”，只有在一些剧场版作品可能采用，例如设计多层次背景，令每层背景移动速度不同，就能表现出逼真写实的远近距离感。

而画Layout的人必须在脑海里意识到摄影机的存在，从摄影机的观点去看场景里的一草一木，然后将这些画面详细地画下来。

这个工作，主要是弥补不大会画图的导演所画的分镜表，将杂乱简略的画面仔细的呈现出来，作为日后原画、动画、背景、色指定等等的依据。

在押井守的作品，例如机动警察剧场版、机动警察剧场版２、攻壳机动队等等，都是运用大量Layout的实例，而特色就是“用2D的作画也能精确表现3D的视觉效果”。

PCB layout
这是。

关于厂房规划（我做的是电子厂，不过我想道理是一样的）,总整体上来看,整个规划内容大至可以分为下面几个部分：一.生活设施规划（我把这部分归结为人流），包括：打卡区/更鞋区/餐厅/卫生间/车棚/休息区（饮水区）/吸烟区，/监控室（安检区）二.生产设施规划（我把这部分归结为物流），包括：1.仓库：1.1.码头（含入库码头，出库码头,Foxconn有的楼栋是分离的比如E区,有的是在一起的比如A区）1.2.原料仓(包括IQC检验区，OK放置区,不良品区）Foxconn料仓一般分:1.2.1机构仓自制件仓(成型件/印刷件/冲压件/烤漆件/SMT件,分布在各个楼栋楼层,大部分直接入装配Kitting仓,只要距离不太远,像冲压件和烤漆件往往跟组装不在同一个楼栋,这个时候需要在装配外购件仓有个周转区,库存可参考11H库存)外购件仓(Hub仓非电子件的周转区一般11H库存)1.2.2包材仓(一般1.5天库存,瓶颈物料如栈板可放宽)1.2.3电子件仓(Hub仓电子件的周转区,一般跟SMT在同一楼层,温湿度要求严格,空间要求密闭,温湿度可调)1.2.4贵重物品仓(放置贵重物料CPU/DU/LCD等体积下价值高的物料)1.3.成品区(OQC检验区/放置区/不良品区)2.料区：包括原料暂存区，半成品暂存去，成品暂存区，不良品暂存及处理区3.生产区域：包括生产线，水电气的供应等等4.辅助生产区：包括各种机房（空调机房，空压机房，配电房，网络机房），维修区（包括电子件和机构件维修区），设备及治具摆放区，OQC检验区等5.office区：各个部门办公区及相应的电，电话，网络供应。

当然，一个完整的厂房还包括前台区，会议室等等。

下面做一些说明:准备事项: 由于我当时所做的layout都是属于旧厂房改造,所以只能讲讲这方面的经验,从另一个角度讲,旧厂房改**而比较麻烦 ,因为很多约束比较多,拆了重新来可能比建个新的还麻烦.一般来讲,要改造一个厂房,第一步就是看现场,了解目前的状态,另外,还需要收集一些基本数据,比如:柱间距；各楼层的承重；楼层的高度(板对板间距),梁高；(这个主要是涉及管道的规划以及夹层的设计)承重墙的分布；电梯的数量及分布；目前各机房的数量及位置，容量；未来的产能规划等等其中,产能规划是比较重要的,因为很多数据都是根据产能需求来进行计算的.生活设施方面生活设施方面主要是满足员工日常生活需求所用的,这个部分我们归结为人流,正常的情况下,员工上班的整个顺序一般是这样的:打上班卡----更鞋----进入车间(上午)-----餐厅------进入车间(下午)-----下班-----过安检------更鞋-----打下班卡. 这中间,还包括工作中休息的时间,即需要休息区(包括饮水区),另外还要上厕所,所以需要卫生间,等等.餐厅:一般座位与就餐人数的比例在1:3~1:5之间,如果每批次就餐时间为20分钟的话,那么大约在2个小时内可以就餐完毕卫生间:对于不同功能，其数量是不一样的，如果是集中用，比如生产线休息的时候，这时候上厕所的人就特别多，所以生产区域的数量就要多，我记得我看过一个法规建议值：15人/个(中小学生)，对于office区域，由于都是不定时使用，所以比例可以高一些，我记的我们当时基准是40人/个车棚:这个需要实际统计,包括自行车,小轿车,电动车的数量各自为多少.休息区:这个要根据实际需要测算,一般根据每批次休息人数来规划安检区:安检门的数量根据高峰下班时段的人数来进行计算,这个部分如果从理论上讲，是排队论的一些运用，当然在实际中，不用考虑那么负责，我们当时设计的方案是估算高峰时段的人力Q，然后测量一下一个人过安检门需要多少时间T（s），在给一个目标时间，比如20分钟可以让所有人过完，这样，就可以根据公式（Q*T）/（20*60）来得到所需数量，此外还需要考虑回流的路线设计.打卡区:这个的规划和安检门的规划所用的原理差不多.生产设施方面: 一般来讲，一个电子厂的比较正常的流程是：供应商送货至码头-----仓管收货,盘点------到暂存区-----IQC检验------入库-----生产部门领料(or仓库发料)------暂存区(Kitting 仓)------发料至生产线-----成品暂存区-------成品仓在规划整体的布局的时候,基本上可以按照物流的流向来进行考虑.当然,这只是正常的顺序,实际上,还存在回流的情况,比如IQC验货NG的时候,需要退料,成品抽检NG,需要重工,等等.一些杂七杂八的点:1.仓库:一般来说,电子厂的料主要分为三大类:电子件,机构件(包括塑胶件和五金件),包材,这三类的存储要求还是有很多区别的,尤其是电子料,一般都有温湿度的管控要求,所以一般都是单独建仓库来放置,而机构件和包材对环境要求不大.还有一些比较贵重的料,可能会存在一些比较安全的区域,考虑另外码头的分布,对于整个物流路线的规划起着很重要的作用.2.对于物流,现在一般厂房都有好几层,所以都有电梯,个人觉得电梯的分布对整个物流的顺畅起着很重要的作用,所以对于电梯的分布一定需要注意从整体上去考虑,很多时候可以通过合理设置电梯的分布避免物流的交叉,另外,电梯的宽度大小及其高度及承重是按照其所运送货物的栈板的最大宽度和高度来确定的,当然,需要有15%左右的宽放.3夹层,建夹层是为了增加空间的利用率,但是这有个约束,就是楼层的高度,如果需要车间需要安装空调,风管等管道,从经验上讲,这些管道要占到80cm左右的高度,那么楼层的高度如果低于6m就很难建夹层.4.吊顶:一般来讲,吊顶的高度距离地面不要低于 2.8m,否则人就会感觉很压抑,这也是为什么如果板对板的间距低于6m,就很难建夹层.(如果梁高50cm,风管+桥架+灯具要占到80cm,这样就去掉1.3m,吊顶2.8m,那么夹层的高度最多只有2.7m了)5.各种通道的设计:通道的实际一般都是参考车间里所用的运输工具来设计的,比如,在车间内部一般都是用叉车拉栈板,所以通道的宽度至少要比最宽栈板的宽度大15%左右.物流通道：包括主物流通道油压车,双行 2.76 3m次物流通道油压车，单行 1.38 1.5m线体间通道平板车,双行 1.38 1.4m电动叉车通道叉车转弯半径/栈板大小 3.75 4m备注:栈板按1.2m*1.2mTV:这里讲的CCTV不是指中央电视台,而是监控系统.监控系统主要就是摄像头的分布,摄像头的分布一般参考所在区域是否有贵重物品,一般来说,库房里摄像头是比较多的,此外,各个门口基本上都要安装摄像头,还有就是重工区,料区,等等.7.各种机房:如上面所讲,工厂的机房一般都包括水塔(水),配电房(电),空压机房(气),空调机房(冰水主机室),网络机房等等,需要注意的是压降问题,对于一些比较精密的设备,可能对于电压要求比较高,所以如果配电房到设备所在地过远,可能会有压降导致设备不能正常运转,这个问题,可以请教专门电气施工人员,当然,网络也有这样的问题,从交换机出来的网线如果超过100m,信号就会发生衰减.8.线槽:这个设计到布线,工厂所用的线包括强电和弱电,大部分情况下强弱电是可以并在一起走的,但是有些情况下最好不要合并.这个可以请教专业人士.9.消防系统:消防系统要按照法规来进行,这个一般建厂的都比我们有经验,只是在设计layout的时候一定要把这个因素考虑进去,有时候规划可能很合理,但是却不符合消防法规,在消防规划中,包括逃生动线,各种********(包括烟感器,防烟垂壁,喷淋头,消火栓,灭火器)的摆放等等.10.施工:施工从一般性来讲分为土建和机电两个部分.从我的经验讲,了解一些施工的知识对于画layout是很有帮助的.在整个厂房的规划中,layout基本上随施工一直在调整,因为有时候你规划是这样,但是随着施工的进行,发觉有些规划并不是那么合理,所以需要进行调整.可以说,施工没有结束,layout就会一直调整.11.各楼层的电力负荷.。

从SMT 生产线配置到SMT 工厂的布局思 路探讨及案例分析|来源：EMa | 2010年01月21日| ［字体：小大J | 点击推荐给好友 关键词：生产线配置工厂布局 在设备搬入工厂之前，提前做好 SMT 工厂的布局 （layout ），可以起到事半功 倍的效果。

不至于在工厂开始投产后才发现有些区域事前没有规划好， 需要重新 进行调整，造成人力、财力和宝贵的生产时间的浪费。

因此，事前做好SMT 工厂的布局是很重要的，特别是对于新建 SMT 工厂的企业, 由于没有SMT 工厂布局的经验，对需要注意的要素不是很清楚，如果在投产后才 发现布局中的问题点，会造成了一些不必要的损失。

那么，在做SMT 工厂的布局时，究竟要注意哪些事项，提前要做好哪些准备呢? 下面就结合我们开展工作的实际案例，来和大家探讨一下这方面的问题。

案例 规划的SMT 生产线配置客户近期规划是新上两条相同的 SMT 生产线，具体设备配置（见图1）及设备尺 寸如下：根据图1可知，生产线中设备最大宽度是1.71米，所有设备的长度总 和是13.6米，今后的规划会再增加一条生产线（线体设备配置情况相上）。

车间现状车间长度是36米，宽度是12米，面积为432平方米，位于工厂的一楼。

目前车 间地面为普通地面，且没有建立起防静电系统，满足不了 SMT 车间的防静电要求， 但有两个导电接地端子，后续可以建立起SMT 车间的防静电系统。

另外，车间内 没有空调和加湿器，无法满足SMT 车间对温湿度控制的要求。

车间内有抽风系统， 可以满足回焊炉等设备的要求。

车间内电力充足，能够满足车间内所有设备的电 力需求。

整个车间有两个出入口，都可以满足作为设备、半成品和原材料通道的 要求。

专门的物料仓库在另外的一个车间， 此次不需进行规划。

车间内照明情况 良好，能够满足SMT 车间内所有工位的照明亮度要求。

整个车间布局具体情况如 图2所示。

flimi ran 0^':缶E ■:切 >-= ■ Ir客户的要求1、对目前新搬入的生产线以及相关辅助工具、区域进行定位；2、整个车间能够满足未来三条生产线的架设和生产要求，不需对规划区进行重新调整；3、将每条生产线的起始位置尽量保持一致，使整个车间整齐有序地排列三条生产线。
