机械系统的受力与变形分析机械系统的受力与变形分析是机械工程中的重要内容之一。
在机械系统中，受力是指外力对机械系统施加的作用力，而变形则是机械系统在受力下发生的形状变化。
通过对机械系统进行受力与变形分析，可以帮助工程师设计出更加稳固可靠的机械结构，确保其正常运行。
在进行受力与变形分析时，需要先对机械系统进行力学建模。
力学建模是指将机械系统中的不同部件抽象成力的作用点，并确定各部件之间的连接方式。
通过力学建模，可以把复杂的机械系统简化成一个由力学模型构成的系统，从而更方便地进行受力与变形分析。
接下来，需要确定机械系统中的各个部件之间的受力关系。
受力关系是指在机械系统中，力的传递和平衡的关系。
在机械系统中，通常存在两种受力关系：一是内力平衡，即机械系统内部各个部件之间的力的平衡关系；二是外力平衡，即机械系统与外界作用力之间的平衡关系。
内力平衡是机械系统受力与变形分析中的重要内容。
在机械系统中，各个部件之间存在力的传递和平衡的关系，通过对内力平衡的分析，可以确定各个部件之间的受力状态，从而帮助工程师确定机械系统的结构强度和稳定性。
外力平衡是机械系统受力与变形分析中的另一个重要内容。
在机械系统中，外界作用力对机械系统施加的作用会导致机械系统出现变形，通过对外力平衡的分析，可以确定机械系统在外力的作用下发生的变形情况，并进一步判断机械系统是否能够满足设计要求。
另外，机械系统的受力与变形分析还需要考虑材料的力学性能。
不同的材料在受力下会表现出不同的力学性能，如弹性模量、屈服强度等。
通过对材料力学性能的考虑，可以对机械系统的受力与变形进行更加准确的分析。
在进行受力与变形分析时，还需要考虑机械系统中的约束条件。
约束条件是指机械系统中各个部件之间的相互制约关系。
通过对约束条件的分析，可以确定机械系统在受力和变形过程中的约束情况，从而进一步优化机械结构的设计。
总结起来，机械系统的受力与变形分析是机械工程中的重要内容之一。
工程力学中的杆件受力分析和应力分布工程力学是研究物体在受力作用下的力学行为及其工程应用的学科。
在工程力学中，对于杆件的受力分析和应力分布是非常重要的内容。
杆件是指在力的作用下只能沿着轴向伸缩的直细长构件，通常用来承受拉力或压力。
在本文中，我们将探讨杆件受力分析的方法以及应力分布的计算方式。
一、杆件受力分析在杆件受力分析中，主要考虑的是杆件所受的外力作用以及杆件内部所存在的支反力。
首先，我们需要明确杆件所受的外力有哪些类型。
常见的外力包括拉力、压力、剪力和扭矩等。
在分析杆件受力时，我们通常采用自由体图的方法，即将杆件与其它部分分开，将作用在该部分上的所有外力和内力用矢量图表示出来。
对于杆件受力分析，我们需要应用平衡条件，即受力平衡和力矩平衡条件。
受力平衡条件要求受力杆件在平衡状态下，合力为零，合力矩为零。
力矩平衡条件要求受力杆件在平衡状态下，合力矩为零。
通过应用这些平衡条件，我们可以得到杆件内部的支反力以及所受外力的大小和方向。
二、应力分布计算一旦我们确定了杆件所受的外力以及杆件内部的支反力，接下来我们需要计算杆件上的应力分布情况。
应力是指杆件某一截面上内部单位面积上所承受的力的大小。
常见的应力类型有拉应力、压应力和剪应力等。
在杆件内部，由于受力的存在，会导致杆件内部存在正应力和剪应力。
正应力是指作用在截面上的力沿截面法线方向的分量，而剪应力是指作用在截面上的力沿截面切线方向的分量。
根据杆件破坏的准则，我们通过计算截面上的应力分布来评估杆件的强度是否满足要求。
在计算杆件的应力分布时，一种常用的方法是应用梁弯曲理论。
根据梁弯曲理论，我们可以通过计算杆件的弯矩和截面形状来确定截面各点上的应力分布。
杆件的弯矩可以通过受力分析和力矩平衡条件来计算，而截面形状可以通过测量或者根据设计参数确定。
另外，我们还可以利用有限元分析方法来计算杆件的应力分布。
有限元分析是一种数值计算方法，通过将复杂的结构分解为许多小的单元，然后通过数值模拟的方式来计算每个单元上的应力分布。
理论力学中的杆件的变形分析杆件在力学中扮演着重要的角色，广泛应用于各种工程领域。
在理论力学中，对于杆件的变形进行分析是十分重要的，它能帮助工程师和设计师预测和评估结构的性能和可靠性。
本文将介绍杆件的变形分析的基本原理和方法。
1. 弹性变形杆件受到外力作用时，会发生弹性变形。
在弹性变形情况下，杆件会迅速恢复到未受力状态，且不会发生永久形变。
弹性变形是基于胡克定律，即应力与应变成正比。
根据胡克定律，可以得到杆件的弹性形变的方程。

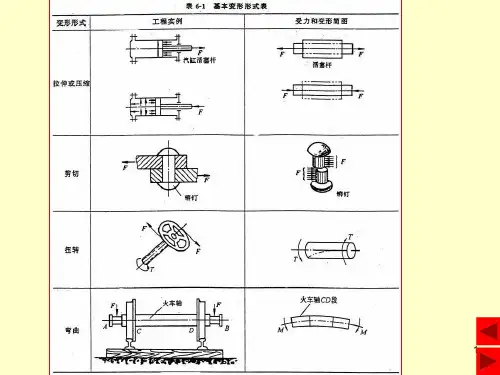

2. 杆件的拉伸和压缩当杆件受到拉伸或压缩作用时，会发生轴向变形。
在理论力学中，我们可以使用材料力学的知识来分析杆件的轴向变形。
拉伸和压缩是杆件最常见的变形形式，例如，建筑物的柱子或者桥梁的支撑杆件都会经历拉伸或压缩。
3. 杆件的弯曲当杆件受到弯曲力矩作用时，会发生弯曲变形。
弯曲是指杆件在垂直于其长度方向上发生形状改变。
在理论力学中，我们可以使用梁的理论来分析杆件的弯曲变形。
通过应力和应变的关系以及几何形状的考虑，可以计算出杆件在弯曲过程中的变形情况。
4. 杆件的扭转当杆件受到扭矩作用时，会发生扭转变形。
扭转是指杆件在一个固定的截面上，某一段杆件相对于其他段发生旋转。
通过扭转变形分析，我们可以计算出杆件在扭转过程中的变形情况。
杆件的变形分析对于在工程设计过程中非常重要。
通过对杆件的变形情况进行准确的分析，可以帮助工程师和设计师了解结构的性能和可靠性。
此外，在设计过程中，合理地选择材料和截面形状也是非常关键的，因为不同的材料和截面形状会直接影响杆件的变形情况。
总之，理论力学中的杆件的变形分析是一个复杂但重要的领域。
它涉及到弹性变形、拉伸和压缩、弯曲和扭转等不同类型的变形。
通过对杆件变形进行准确的分析，可以帮助工程师预测结构的行为，并确保结构的性能和安全性。
对于工程设计和结构优化来说，杆件的变形分析是一项必不可少的工作。
结构力学教案中的轴心受力解析学生如何分析轴心受力构件的应力和变形结构力学教案中的轴心受力解析结构力学是工程学的基础课程，其中涉及到轴心受力的分析。
轴心受力是指在结构构件上作用的沿轴心方向的力，它对于结构的应力和变形分析非常关键。
下面将介绍学生如何分析轴心受力构件的应力和变形。
一、概述轴心受力构件通常由拉力或压力引起变形，其应力和变形分析可以通过应力—应变关系和约束条件来解决。
以下将分别介绍应力—应变关系和约束条件的原理及应用。
二、应力—应变关系轴心受力构件的应力—应变关系可用胡克定律来描述，即应力等于杨氏模量与应变的乘积。
σ = Eε其中，σ为轴心受力构件的应力，E为杨氏模量，ε为应变。
根据这个方程，我们可以根据已知的应力和杨氏模量来计算应变。
三、约束条件在分析轴心受力构件的应力和变形时，需要考虑到约束条件。
约束条件通常通过位移约束、应力约束和变形约束来定义。
以下将介绍这些约束条件的原理及应用。
1. 位移约束位移约束是指轴心受力构件端点的位移被限制在某个范围内，可以是水平方向、垂直方向或轴向。
位移约束主要通过平衡方程来解决，即构件内外力的合力为零，从而确定位移约束条件。
2. 应力约束应力约束是指轴心受力构件在某些位置需要满足特定的应力条件，例如应力连续性要求。
应力约束可通过应力平衡方程来解决，即构件各截面上的应力之和为零。
3. 变形约束变形约束是指轴心受力构件在某些位置需要满足特定的变形条件，例如位移连续性要求。
变形约束可通过变形平衡方程来解决，即构件各截面上的变形之和为零。
四、应力和变形分析方法分析轴心受力构件的应力和变形通常可以采用静力平衡和材料力学的基本原理。
根据这些原理，可以采用以下两种方法进行分析。
1. 静力平衡法静力平衡法是一种通过考虑构件上的力平衡来解决应力和变形的分析方法。
通过应用平衡方程，可以得到轴心受力构件的内力分布和相应的应力和变形。
2. 受力方程法受力方程法是一种通过考虑构件上的力方程来解决应力和变形的分析方法。

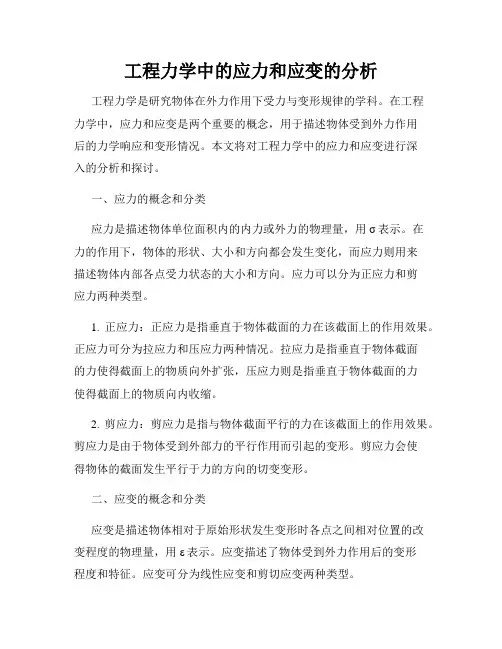

工程力学中的应力和应变的分析工程力学是研究物体在外力作用下受力与变形规律的学科。
在工程力学中，应力和应变是两个重要的概念，用于描述物体受到外力作用后的力学响应和变形情况。
本文将对工程力学中的应力和应变进行深入的分析和探讨。
一、应力的概念和分类应力是描述物体单位面积内的内力或外力的物理量，用σ表示。
在力的作用下，物体的形状、大小和方向都会发生变化，而应力则用来描述物体内部各点受力状态的大小和方向。
应力可以分为正应力和剪应力两种类型。
1. 正应力：正应力是指垂直于物体截面的力在该截面上的作用效果。
正应力可分为拉应力和压应力两种情况。
拉应力是指垂直于物体截面的力使得截面上的物质向外扩张，压应力则是指垂直于物体截面的力使得截面上的物质向内收缩。
2. 剪应力：剪应力是指与物体截面平行的力在该截面上的作用效果。
剪应力是由于物体受到外部力的平行作用而引起的变形。
剪应力会使得物体的截面发生平行于力的方向的切变变形。
二、应变的概念和分类应变是描述物体相对于原始形状发生变形时各点之间相对位置的改变程度的物理量，用ε表示。
应变描述了物体受到外力作用后的变形程度和特征。
应变可分为线性应变和剪切应变两种类型。
1. 线性应变：线性应变是一种改变物体长度的应变形式，也称为伸长应变。
线性应变正比于物体所受力的大小，并与物体原始长度之比成正比。
线性应变的表达式为ε = ΔL / L0，其中ΔL为线段在力作用下伸长的长度，L0为线段的原始长度。
2. 剪切应变：剪切应变是一种改变物体形状的应变形式，也称为变形应变。
剪切应变是与物体所受剪力大小成正比，与物体的长度无关。
剪切应变的表达式为γ = Δx / h，其中Δx为剪切前后平行于力方向的线段之间的位移，h为物体在该方向上的高度。
三、应力和应变之间的关系应力和应变之间存在一定的关系，通常可以通过弹性模量来表示。
弹性模量是描述物体材料抵抗形变能力的物理量，用E表示。
主要用于刻画物体在受力作用后，恢复原始形状的能力。
§3－3机械零件的应力应变分析一、拉（压）杆应力应变分析（一）应力分析前面应用截面法，可以求得任意截面上内力的总和，现在进一步分析横截面上的应力情况，首先研究该截面上的内力分布规律，内力是由于杆受外力后产生变形而引起的，我们首先通过实验观察杆受力后的变形现象，并根据现象做出假设和推论；然后进行理论分析，得出截面上的内力分布规律，最后确定应力的大小和方向。
现取一等直杆，拉压变形前在其表面上画垂直于杆轴的直线和（图3-28）。
拉伸变形后，发现和仍为直线，且仍垂直于轴线，只是分别平行地移动至和。
于是，我们可以作出如下假设：直杆在轴向拉压时横截面仍保持为平面。
根据这个“平面假设”可知，杆件在它的任意两个横截面之间的伸长变形是均匀的。
又因材料是均匀连续的，所以杆件横截面上的内力是均匀分布的，即在横截面上各点处的正应力都相等。
若杆的轴力为，横截面积为,,于是得：???????????????????????? (3－2)这就是拉杆横截面上正应力的计算公式。
当为压力时，它同样可用于压应力计算。
规定拉应力为正，压应力为负。
例3－3? 图3-29（a）为一变截面拉压杆件，其受力情况如图示，试确定其危险截面。
解? 运用截面法求各段内力，作轴力图[图3-29（b）]：段：????????? 段：段：???????? 段：根据内力计算应力，则得：段：????????? 段：段：最大应力所在的截面称为危险截面。
由计算可知，段和段为危险截面。
（二）、拉（压）杆的变形杆件受轴向拉力时，纵向尺寸要伸长，而横向尺寸将缩小；当受轴向压力时，则纵向尺寸要缩短，而横向尺寸将增大。
设拉杆原长为，横截面面积为(图3-30)。
在轴向拉力P作用下，长度由变为，杆件在轴线方向的伸长为, 。
实验表明，工程上使用的大多数材料都有一个弹性阶段，在此阶段范围内，轴向拉压杆件的伸长或缩短量，与轴力和杆长成正比，与横截面积成反比。
即，引入比例常数则得到：??????????????????? （3－3）这就是计算拉伸（或压缩）变形的公式，称为胡克定律。
弹性力学在建筑材料分析中的应用弹性力学是力学的一个重要分支，它研究物体在受力时的变形与应力关系。
在建筑材料分析中，弹性力学有着广泛的应用。
本文将介绍弹性力学在建筑材料分析中的应用，并探讨其对建筑设计和结构分析的重要性。
一、弹性力学基础弹性力学是研究物体在外力作用下的弹性变形规律的科学。
其基本假设是物体在受外力作用时具有弹性，即物体在去除外力后能恢复原状。
根据胡克定律，弹性力学表明应力和应变之间存在线性关系。
其中，应力是物体单位面积上的力，而应变则是物体受力后的长度或形状变化。
弹性力学基础为建筑材料分析提供了重要的理论基础。
二、弹性力学在建筑结构设计中的应用1. 弹性模量的确定弹性模量是材料刚度的量度，它反映了材料在受力后的抗变形能力。
通过弹性力学理论，我们可以通过试验测量材料的应力和应变，再根据胡克定律计算出弹性模量。
在建筑结构设计中，弹性模量的准确确定对于材料的选择和结构的抗震性能评估至关重要。
2. 应力集中和应变分布分析建筑结构中常常会出现应力集中和应变分布不均匀的情况，这会导致结构的强度和稳定性受到影响。
弹性力学能够帮助工程师分析并预测应力与应变的分布情况，从而对结构进行优化设计和改进。
三、弹性力学在建筑材料强度分析中的应用1. 构件受力分析弹性力学可用于分析建筑构件在受力时的变形、应力和应变情况。
通过计算各个部位的应力和应变，可以确定构件是否满足设计要求，并进行必要的优化和调整。
2. 材料破坏准则建筑材料的强度与其破坏准则直接相关。
弹性力学提供了许多破坏准则，并可以通过应力和应变计算确定材料的破坏形式和承载能力。
这些信息对于在建筑材料的选择和设计过程中具有重要的指导作用。
四、弹性力学在抗震设计中的应用建筑结构的抗震性能是评估建筑结构安全性的重要指标。
弹性力学的理论可以用于分析结构在地震力作用下的变形和应力情况。
这有助于工程师合理优化结构设计，以提高抗震能力。
五、总结弹性力学在建筑材料分析中具有重要的应用价值，它能够帮助工程师分析和解决建筑结构中的各种问题。
轴心受力构件的正常使用极限状态一、引言轴心受力构件是机械工程中常见的零部件，用于承载受力和传递动力。
在实际工程应用中，轴心受力构件的正常使用极限状态是一个重要的设计考虑因素。
本文将从多个方面探讨轴心受力构件的正常使用极限状态，包括载荷和变形极限、强度极限、疲劳极限等。
二、载荷和变形极限2.1 受力分析对于轴心受力构件，在正常使用过程中会承受各种静载荷和动载荷。
静载荷包括静态拉力、静态压力等，动载荷包括冲击载荷、振动载荷等。
在设计中，需要对使用过程中可能出现的最大载荷进行分析和计算。
2.2 变形极限在受到不同载荷的作用下，轴心受力构件会发生一定程度的变形。
变形极限是指构件在正常使用过程中允许承受的最大变形量。
为了确保构件的正常工作，设计时应对变形极限进行合理估计，并保证构件的刚度足够以满足要求。
三、强度极限3.1 强度分析强度是指轴心受力构件抵抗形变和破坏的能力。
在设计中，需要分析构件各个部分的受力情况，计算应力和应变分布，从而评估其强度。
常见的强度分析方法包括静力学方法、材料力学方法等。
3.2 材料强度材料强度是指材料本身的抗拉强度、抗压强度等基本强度指标。
在设计过程中，需要根据实际材料的强度参数进行选择，以保证构件在正常使用过程中不会发生破坏。
3.3 构件强度构件强度是指轴心受力构件在整体受力下的破坏问题。
在设计过程中，需要对构件的各个部分进行强度计算，包括连接部位、受力集中部位等。
通过合理的强度设计，可以确保构件在正常使用过程中不会出现破坏问题。
四、疲劳极限4.1 疲劳损伤在频繁变载条件下，轴心受力构件可能会出现疲劳损伤问题。
疲劳损伤是由于构件在受到周期性载荷作用下发生的循环应力累积造成的。
在设计中，需要考虑疲劳问题，使用寿命需要满足一定的要求。
4.2 疲劳极限疲劳极限是指轴心受力构件在正常使用过程中能够承受的最大疲劳载荷。
通过对材料疲劳性能、载荷频率、载荷幅度等进行分析和计算，可以确定构件的疲劳极限。
