平面四杆机构的基础知识曲柄杆长条件：最短杆与最长杆这和小于其他两杆长度之和最短杆为机架时----双曲柄最短杆为连架杆-----曲柄摇杆机构最短杆为连杆-------双摇杆机构行程速比系数=180+A/180-A A位极位夹角K值越大，机构的急回特性越显著。

曲柄与机架共线时曲柄摇杆机构中传动角最小压力角和传动角存在曲柄的必要条件：满足感长条件最短杆为机架或连架杆死点压力角=90度存在死点的条件是尖顶实际轮廓=理论轮廓滚子互为法向等距曲线基圆：中心到理论轮廓的最小距离压力角：从动件受力方向与速度方向的夹角压力角越小越好基圆半径越小，压力角越大凸轮机构中等速运动规律（刚性冲击）等加速运动等减速运动（柔性冲击）余弦加速运动（柔性冲击）凸轮轮廓曲线设计：1、基圆2、偏心圆3、做偏心圆的切线4、在切线自基圆量取从动件的位移量看压力角的标注从动件受力方向与速度方向的夹角斜齿轮正确啮合的条件、模数压力角螺旋角匹配标准参数取在法面上几何尺寸计算在端面渐开线齿轮切制分为仿形法和展成法齿形系数YFa只与齿数有关与修正系数P89小齿轮的弯曲应力大于大齿轮的弯曲应力大齿轮的弯曲强度大于小齿轮的弯曲强度一对齿轮的接触应力是相等的(作用力与反作用力），小齿轮的分度圆直径和中心距决定齿面接触疲劳强度不发生跟切得最少齿数p81渐开线曲率半径（渐开线离基圆越近，曲率半径越小，渐开线月弯曲渐开线离基圆越近，压力角越小轮齿折断一般发生在齿根疲劳点蚀首先出现在节线附近的齿根面上（闭式软齿面齿轮传动中）齿面磨损是开式齿轮传动的主要失效形式齿面胶合出现在高速重仔的闭式齿轮传动中齿面塑性变形出现在低速重载或濒繁起动的软齿面齿轮传动中斜齿轮弯曲强度计算应按当量齿数查修正系数和齿形系数分度圆和节圆半径在标准圆柱齿轮中相等啮合角就是齿轮在节圆处的压力角避免因装配误差使齿轮产生轴向错位导致实际齿宽减小。

《平面四杆机构》知识整理1.平面连杆机构：由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构。

平面连杆机构：实现较为复杂的平面运动，用于动力的传递或改变运动形式。

最常用的平面连杆机构是具有四个构件(包括机架)的低副机构，称为四杆机构。

2.铰链四杆机构：构件间用四个转动副相连的平面四杆机构。

铰链四杆机构是四杆机构的基本形式。

3.铰链四杆机构的基本类型有曲柄摇杆机构、双曲柄机构和双摇杆机构。

4. 曲柄摇杆机构能将主动件(曲柄)整周的回转运动转换为从动件(摇杆)的往复摆动，也可以将主动件(摇杆)的往复摆动转换为从动件 (曲柄)整周的回转运动。

其的应用有牛头刨床横向进给机构、剪板机、颚式破碎机、搅拌机和雷达俯仰角度的摆动装置等。

5.双曲柄机构的运动特点：主动曲柄匀速回转一周，从动曲柄随之变速回转一周。

双曲柄机构有不等长双曲柄机构、平行四边形机构和反向双曲柄机构，平行四边形机构的运动特点是：两曲柄的回转方向相同，角速度相等。

反向平行双曲柄机构的运动特点是：两曲柄的回转方向相反，角速度不等。

平行四边形机构中，主动曲柄每回转一周，曲柄与连杆两次共线，从动曲柄会产生运动的不确定现象。

6.双摇杆机构的应用有自卸翻斗装置、港口用起重机和飞机起落架收放机构等。

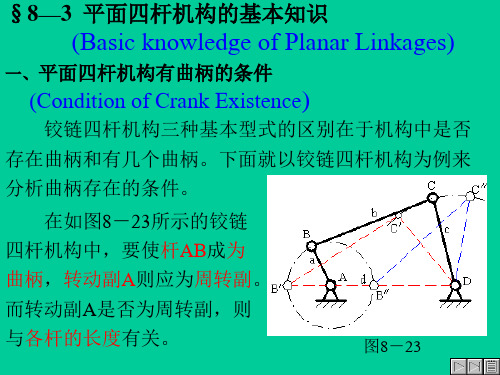

7.曲柄存在的条件：1）连架杆与机架中必有一个是最短杆；2）最短杆与最长杆之和必小于或等于其余两杆长度之和。

8.铰链四杆机构三种基本类型的判别方法：（1）若铰链四杆机构中最短杆与最长杆长度之和小于或等于其余两杆长度之和，则：①、取最短杆为连架杆时，构成曲柄摇杆机构；②、取最短杆为机架时，构成双曲柄机构；③、取最短杆为连杆时，构成双摇杆机构。

（2）若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则无曲柄存在，只能构成双摇杆机构。

9.急回特性：曲柄AB作等速转动时，摇杆在摆角为ψ的极限位置间往复摆动，摇杆的空回行程的平均速度大于工作行程平均速度。
