手压阀的三维设计系（院）：学生姓名：专业班级：学号：指导教师：2012年11月10日声明本人所呈交的手压阀的三维设计，是在指导教师的指点和查阅相关资料下独立进行分析研究所完成的。
除文中注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。
对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：日期：2012年11月2日【摘要】根据UG NX软件的大量使用，UG NX软件已经成为目前机械行业的设计强有力的帮手，用UG NX做三维设计可以很大提高工作效率，方便观察。
为了掌握用UG NX软件进行产品三维设计的全过程，熟练UGNX运用技巧，本次毕业设计就以手压阀为设计对象，先对手压阀进行建模,重点在手压阀的绘制过程及装配环节，然后对模型进行了装配和渲染，最后生成比较逼真的手压阀外观图。
【关键词】：手压阀；UG NX；三维设计引言 (1)一、CAD/UG简介 (2)（一）CAD技术的发展现状 (2)（二）UG NX (2)二、利用UG软件进行三维设计 (3)（一）手压阀简介 (3)（二）建模思路 (3)（三）手柄的创建过程 (4)（四）阀体的创建过程 (5)（五）阀杆的创建过程 (9)（六）弹簧的创建过程 (12)（七）销钉的创建过程 (14)（八）锁紧螺母的创建过程 (16)（九）调节螺母的创建过程 (18)（十）胶垫的创建过程 (19)（十一）装配和渲染 (21)总结 (29)参考文献 (30)谢辞 (31)UG CAD/CAM(简称UG) 软件是当今应用最为广泛的大型CAD/CAE/CAM 集成化软件之一，它的功能覆盖了从概念设计到产品生产的整个过程。
并且广泛应用于航空、航天、汽车、造船、通用机械和模具加工及设计和医疗器械行业等领域。
它提供了强大的实体建模技术，提供了高效能的曲面构造能力，能够完成最复杂的造型设计。
CAD/CAM 系统提供了一个基于过程的产品设计环境，使产品开发从设计到加工真正实现了数据的无缝集成，从而优化了企业的产品设计与制造。

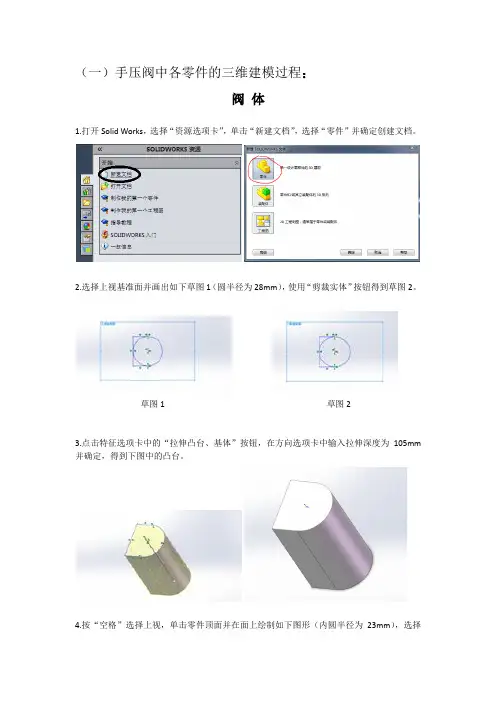

（一）手压阀中各零件的三维建模过程：阀体1.打开Solid Works，选择“资源选项卡”，单击“新建文档”，选择“零件”并确定创建文档。
2.选择上视基准面并画出如下草图1（圆半径为28mm），使用“剪裁实体”按钮得到草图2。
草图1 草图23.点击特征选项卡中的“拉伸凸台、基体”按钮，在方向选项卡中输入拉伸深度为105mm 并确定，得到下图中的凸台。
4.按“空格”选择上视，单击零件顶面并在面上绘制如下图形（内圆半径为23mm），选择特征中的“拉伸切除”按钮，输入切除深度为18mm，确定后得到如下实体。
5．右键点击“右视基准面”，选择“草图绘制”并在右视基准面中画一个圆心距底面35mm，半径为15mm的圆，再单击“拉伸凸台”按钮，设置拉伸长度为58mm，得到下图实体6.再次右键“右视基准面”，选择草图绘制并绘制如下草图，单击“拉伸凸台”按钮，选择“反向”，拉伸长度为60mm，确定后生成下例实体。
7. 右键“前视基准面”，选择草图绘制并绘制如下草图。
单击退出草图，选择特征选项卡中的“筋”特征，单击草图，设置宽度为6mm，确定后生成如下实体。
8.调整视图至左视，单击主柱体的左平面并右键选择“草图绘制”，绘制如下草图。
再单击“拉伸凸台”按钮，设置长度为24mm，确定后得到如下实体。
9.选择正视，单击长方体的面后画如下草图（圆r=12mm），并用拉伸凸台拉伸6mm成实体。
10.单击特征选项卡中的“镜像”按钮，镜像面选择前视基准面，镜像特征选择步骤8、9中拉伸生成的两个实体，点击确定后生成如下实体。
11.下面开始对阀体内部开始建模。
右键“前视基准面”并选择“剖面视图”，得到阀体剖面，右键选择前视基准面进入草图绘制，并画如下草图。
单击特征选项卡中的“旋转切除”按钮，给定深度360度，确定后得到如下实体。
12．在剖面上再绘制如下草图（孔直径均为15mm），同样用“旋转切除”按钮得到实体。
13.右键选择前视基准面并绘制如下草图。
手压阀的三维设计系（院）：学生姓名：专业班级：学号：指导教师：2012年11月10日声明本人所呈交的手压阀的三维设计，是在指导教师的指点和查阅相关资料下独立进行分析研究所完成的。
除文中注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。
对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：日期：2012年11月2日【摘要】根据UG NX软件的大量使用，UG NX软件已经成为目前机械行业的设计强有力的帮手，用UG NX做三维设计可以很大提高工作效率，方便观察。
为了掌握用UG NX软件进行产品三维设计的全过程，熟练UGNX运用技巧，本次毕业设计就以手压阀为设计对象，先对手压阀进行建模,重点在手压阀的绘制过程及装配环节，然后对模型进行了装配和渲染，最后生成比较逼真的手压阀外观图。
【关键词】：手压阀；UG NX；三维设计引言 (1)一、CAD/UG简介 (2)（一）CAD技术的发展现状 (2)（二）UG NX (2)二、利用UG软件进行三维设计 (3)（一）手压阀简介 (3)（二）建模思路 (3)（三）手柄的创建过程 (4)（四）阀体的创建过程 (5)（五）阀杆的创建过程 (9)（六）弹簧的创建过程 (12)（七）销钉的创建过程 (14)（八）锁紧螺母的创建过程 (16)（九）调节螺母的创建过程 (18)（十）胶垫的创建过程 (19)（十一）装配和渲染 (21)总结 (29)参考文献 (30)谢辞 (31)UG CAD/CAM(简称UG) 软件是当今应用最为广泛的大型CAD/CAE/CAM 集成化软件之一，它的功能覆盖了从概念设计到产品生产的整个过程。
并且广泛应用于航空、航天、汽车、造船、通用机械和模具加工及设计和医疗器械行业等领域。
它提供了强大的实体建模技术，提供了高效能的曲面构造能力，能够完成最复杂的造型设计。
CAD/CAM 系统提供了一个基于过程的产品设计环境，使产品开发从设计到加工真正实现了数据的无缝集成，从而优化了企业的产品设计与制造。

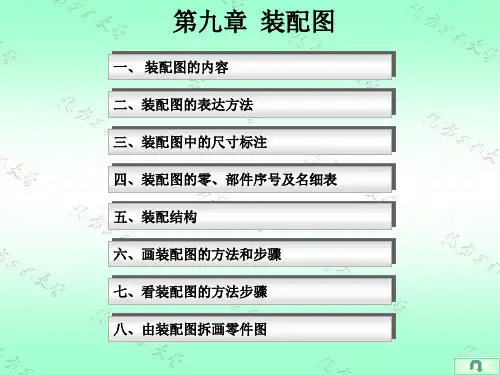

12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。
2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。
a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。
c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。
它为包装、运输和安装过程所占的空间大小提供了数据。
e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。
如运动零件的极限尺寸、主题零件的重要尺寸等。
3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。
4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。
明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。
标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。
序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。
指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。
2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。
必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
