装配图(总分168, 做题时间90分钟)题8-1，读“铣刀头”装配图SSS_FILL1.主视图中155为______尺寸，115为______尺寸。
该题您未回答:х该问题分值: 2.5答案:安装；安装SSS_FILL2.左视图采用了拆卸画法、______剖和简化画法。
该题您未回答:х该问题分值: 2.5答案:局部SSS_FILL3.欲拆下件5，必须按顺序拆出件______，便可取下件5。
该题您未回答:х该问题分值: 2.5答案:2、3、4SSS_FILL4.在配合尺寸∮28H8/k7中，其中∮28是______尺寸，H表示______，k表示______，8、7表示______，该配合尺寸属于______制______配合。
该题您未回答:х该问题分值: 2.5答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡5.画出件8的主视图(外形图，不画虚线)和B-B剖视图。
按图形实际大小1:1画图，不注尺寸附：铣刀头工作原理铣刀头是一小型铣削加工用部件。
铣刀头(右端双点画线所示)通过16、15、14号零件与7号零件固定，7号零件(轴)通过4号零件(带轮)和5号零件(键)传递运动，使7号零件旋转，从而带动铣刀头旋转进行铣削加工。
SSS_TEXT_QUSTI该题您未回答:х该问题分值: 30答案:题8-2，读“铣平面卡具”装配图。
SSS_FILL1.主视图中340为______尺寸，左视图中140为______尺寸。
该题您未回答:х该问题分值: 2答案:总长；安装SSS_FILL2.左视图采用了______剖和______剖的画法。
该题您未回答:х该问题分值: 2答案:局部；半SSS_FILL3.在配合尺寸∮60H7/js7中，其中∮60是______，H表示______，js表示______，7表示______，该配合尺寸属于______制的______配合。
该题您未回答:х该问题分值: 2答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡4.画出件7的主视图外形，左视图半剖视。
项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。
工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。
2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。
（2）能根据部件的总体尺寸选择合适的图幅。
（3）在装配图中能正确处理零件间的位置关系。
（4）能根据部件特点选择合理的表达方案。
（5）能为装配图标注合理的尺寸及技术要求。
4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
（2）正确地标注装配图上的尺寸和技术要求。
（3）应先画装配草图，然后再画装配工作图。
班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。
（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。
（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。
（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。
6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。
柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。

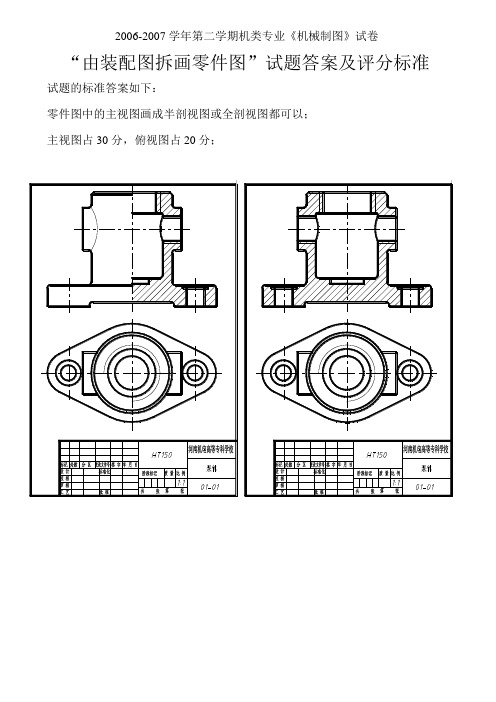

2006-2007学年第二学期机类专业《机械制图》试卷
“由装配图拆画零件图”试题答案及评分标准试题的标准答案如下：
零件图中的主视图画成半剖视图或全剖视图都可以；
主视图占30分，俯视图占20分；
计分方法采用扣分制，每个视图的分数扣完为止；
由于图纸布局错误造成不是主、俯视图，而成了主视图和向视图的扣5分，若没有任何标记且主、俯视图长不对正的扣10分；
主、俯视图中，螺纹结构（进、出油阀螺纹算一处），俯视图中进、出油孔的轮廓每处5分（如图中蓝圈所标记的地方）；
其他结构结构缺线每处3分（如图中红圈所标记的地方），点画线每条2分（对称结构算1处）；。
读装配图图试题及答案一、选择题（每题2分，共10分）1. 装配图中的尺寸线一般采用什么线型？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B2. 装配图中，表示零件间相对位置的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：C3. 在装配图中，表示装配顺序的数字是？A. 阿拉伯数字B. 罗马数字C. 汉字数字D. 英文字母答案：A4. 装配图中，用于表示零件名称的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B5. 装配图中，用于表示零件编号的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B二、填空题（每空1分，共10分）1. 装配图中，零件的编号通常使用_________表示。
答案：阿拉伯数字2. 当装配图中的零件需要用文字说明时，应使用_________线型。
答案：细实线3. 在装配图中，表示零件间配合关系的线型是_________。
答案：虚线4. 装配图中，用于表示零件之间相对位置的线型是_________。
答案：虚线5. 装配图中，用于表示零件之间连接关系的线型是_________。
答案：粗实线三、简答题（每题5分，共10分）1. 简述装配图中尺寸线的作用。
答案：装配图中的尺寸线用于表示零件之间的相对位置和装配关系，确保零件在装配过程中能够正确对齐和配合。
2. 装配图中零件名称标注的位置有何要求？答案：装配图中零件名称应标注在零件的旁边，且应清晰可见，不与尺寸线、中心线等其他标注线重叠，以便于识别和理解。
四、绘图题（每题10分，共20分）1. 根据所给零件图，绘制一个简单的装配图。
答案：[此处应绘制装配图，由于是文本格式，无法提供图形]2. 根据所给装配图，标出所有零件的编号和名称。
答案：[此处应进行标注，由于是文本格式，无法提供图形]五、综合题（每题15分，共30分）1. 阅读所给装配图，分析并说明图中零件A和零件B的装配关系。
答案：零件A和零件B通过螺纹连接，零件A的螺纹孔与零件B的螺纹轴相配合，确保两者能够紧密连接。
第九章装配图9-1 尺规图作业（八）作业指导书一、目的熟悉和掌握装配图的内容及表达方法。
二、内容与要求（1）仔细阅读千斤顶的零件图（9-2、9-3），并参照千斤顶装配示意图，拼画千斤顶装配图。
（2）绘图比例及图纸幅面，根据千斤顶零件图的尺寸自己确定。
（装配图绘图比例1∶1，用A2幅面）三、注意事项（1）参考《机械制图解题指导（多学时）》中的动画演示，搞清千斤顶的工作原理及各个零件的装配、联接关系。
（2）根据千斤顶的装配示意图及零件图，选定表达方案。
要先在草稿纸上试画，经检查无误后，再正式绘制。
（3）标准件要查阅有关标准确定。
（4）应注意，相邻零件剖面线的方向和间隔要有明显的区别。
四、图例千斤顶装配示意图见右图，千斤顶零件图见9-2、9-3。
（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-2 千斤顶装配图（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-4 读装配图，回答问题读钻模装配图（8-5）1．该钻模由 9 种零件组成，有 3 个标准件。
2．装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。
各视图上分别采用了局部剖视和简化画法。
被加工件采用 假想 画法表达。
3．件4在剖视中按不剖切处理，仅画出外形，原因是 该件为实心杆件 。
4．图中细虚线表示件 5 中的结构。
5．根据视图想零件形状，分析零件类型。
属于轴套类的有：钻套、轴、衬套。
属于盘盖类的有：钻模板、开口垫圈、。
属于箱体类的有：底座。
6．φ22H7/k6是件 4 与件 7 的配合尺寸。
件4的公差带代号为 k6 ，件7的公差带代号为H7 。
7．φ26H7/n6表示件 7 与件 2 是孔制过盈配合。
8．件4和件1是过渡配合，件3和件2是间隙配合。
9．φ66h6是性能尺寸，φ86、74是外形尺寸。
10．件8的作用是定位。
11．怎样取下被加工零件？旋松件6，取下件5，拿下件2后，即可取下被加工零件。
零件图装配图习题[精华]零件图装配图习题9-1 根据泵盖轴测图上所指出的表面及其表面粗糙度参数数值 , 在视图上标出相应的表面粗糙度代号 . [答案]加工方法去除材料不去除材料表面代号 A 、 B 、 C 面 D 面其它面表面粗糙度参数 Ra( u m) 1.6 12.5 9-2 找出轴承套 ( 该零件为旋转体的组合 ) 图中的表面粗糙度代号标注方面的错误 , 在下图中作正确标注 , 并说明符号的含义 . [答案]9-3 根据零件图中的尺寸 , 在装配图中标出其基本尺寸和配合代号 , 并填写下表 . [答案]尺寸基本配合配合最大极限尺寸最小极限尺寸上偏差下偏差公差名称尺寸基准制种类孔 ES= EI= 数值 (mm) 轴 es= ei=9-4 根据装配图 , 在相应的零件图上分别注出基本尺寸和极限偏差 ( 查表 ), 并说明配合代号的意义 . [答案]:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。
:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。
-5 根据齿轮与轴的装配图, 分别在相应的零件图上注出基本尺寸、公差带代号及极限偏差值 ( 查表 ), 9并说明配合代号的含义 . [答案]:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。
9-6 图中轴与孔的基本尺寸为 ? 20, 采用基轴制配合 , 轴的公差等级为 7 级 , 孔的公差等级为 8 级 , 孔的基本偏差为 F, 试在装配图中注出基本尺寸和配合代号 ; 分别在相应的零件图上注写基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合种类 __________________ . [答案]9-7 从给出的图形中选择回转泵泵体合适的表达方案及视图数量 , 并标注尺寸 ( 图幅 A3, 比例 2:1). [答案]9-8 根据零件图组画装配图,根据装配示意图和零件图绘制装配图，图纸幅面和比例自选。
