装配图知识试卷答案国内大全

装配钳工高级考试题及参考答案一、单选题（共70题，每题1分，共70分）1.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）。

A、选择其他视图，确定表达方案B、画出各个视图C、选择图幅，确定作图比例D、安排布图，画基准线正确答案：A2.锯割硬材料或切面较小的工件，应该用( )锯条。

A、粗齿B、细齿C、软齿D、硬齿正确答案：B3.锯条在制造时，使锯齿按一定的规律左右错开，排列成一定形状，称为( )。

A、锯路B、锯齿的粗细C、锯割D、锯齿的切削角度正确答案：A4.大型机床蜗杆蜗条副侧隙过大，会导致工作台移动时产生爬行的弊病，对工件的加工质量带来严重影响，尤其是影响工件的( )。

A、平面度B、表面粗糙度C、直线度D、平行度正确答案：B5.机床传动链的( )误差，是由传动链中和传动件的制造误差和装配误差造成。

A、工作B、装配C、制造D、运动正确答案：D6.畸形工件划线基准可以借助( )作为参考基准。

A、原始基准B、辅助基准C、设计基准D、某个面和孔正确答案：B7.带在轮上的包角不能太小，三角形包角不小于（）时，才能保证不打滑。

A、150°B、100°C、180°D、120°正确答案：D8.精密盘形端面沟槽凸轮的实际轮廓曲线是以( )为中心。

A、滚子运动曲线B、理论轮廓曲线C、凸轮的中心线D、滚子直径正确答案：B9.带传动机构使用一般时间后，三角带陷入槽底，这是( )损坏形式造成的。

A、带轮槽磨损B、轴变曲C、带拉长D、轮轴配合松动正确答案：A10.在中碳钢上攻M10(×)1.5螺孔，其底孔直径应是( )。

A、10mmB、7mmC、9mmD、8.5mm正确答案：D11.画出各个视图是绘制零件图的( )。

A、第一步B、第二步C、第四步D、第三步正确答案：D12.套丝前圆杆直径应( )螺纹的大径尺寸。

A、等于B、稍小于C、大于或等于D、稍大于正确答案：B13.轴系找中的目的，是要保证两个转子在正常运行状态时的( )要求。

工艺生产装配试题及答案一、选择题（每题2分，共20分）1. 在工艺生产装配中，以下哪个不是装配线的基本组成部分？A. 工作站B. 传送带C. 仓库D. 控制面板答案：C2. 工艺生产装配中，以下哪个因素对生产效率影响最大？A. 人员技能B. 设备性能C. 原材料质量D. 管理水平答案：B3. 在装配线上，以下哪个是提高生产效率的有效方法？A. 增加工作站数量B. 减少工作站数量C. 增加传送带速度D. 实施精益生产答案：D4. 工艺生产装配中，以下哪个是质量控制的关键步骤？A. 原材料检验B. 生产过程监控C. 成品检验D. 所有选项答案：D5. 在工艺生产装配中，以下哪个不是生产计划的组成部分？A. 生产目标B. 资源分配C. 产品定价D. 生产进度答案：C6. 工艺生产装配中，以下哪个是减少浪费的有效措施？A. 增加库存B. 减少库存C. 增加生产量D. 增加生产时间答案：B7. 在装配线上，以下哪个是提高员工满意度的方法？A. 减少休息时间B. 提高工资C. 增加工作量D. 提供培训机会答案：D8. 工艺生产装配中，以下哪个是设备维护的基本要求？A. 定期检查B. 随意维修C. 忽视故障D. 延长使用寿命答案：A9. 在装配线上，以下哪个是提高生产灵活性的方法？A. 增加自动化设备B. 减少自动化设备C. 增加固定设备D. 增加可移动设备答案：D10. 工艺生产装配中，以下哪个不是生产过程改进的目标？A. 提高生产效率B. 降低成本C. 增加产品种类D. 提高产品质量答案：C二、填空题（每题2分，共20分）1. 工艺生产装配中，常用的质量控制方法有______、______和______。

答案：统计过程控制、六西格玛、全面质量管理2. 工艺生产装配中，______是生产计划的基础。

答案：生产需求3. 在工艺生产装配中，______是减少生产浪费的关键。

答案：精益生产4. 工艺生产装配中，______是提高生产效率的重要手段。

装配图(总分168, 做题时间90分钟)题8-1，读“铣刀头”装配图SSS_FILL1.主视图中155为______尺寸，115为______尺寸。

该题您未回答:х该问题分值: 2.5答案:安装；安装SSS_FILL2.左视图采用了拆卸画法、______剖和简化画法。

该题您未回答:х该问题分值: 2.5答案:局部SSS_FILL3.欲拆下件5，必须按顺序拆出件______，便可取下件5。

该题您未回答:х该问题分值: 2.5答案:2、3、4SSS_FILL4.在配合尺寸∮28H8/k7中，其中∮28是______尺寸，H表示______，k表示______，8、7表示______，该配合尺寸属于______制______配合。

该题您未回答:х该问题分值: 2.5答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡5.画出件8的主视图(外形图，不画虚线)和B-B剖视图。

按图形实际大小1:1画图，不注尺寸附：铣刀头工作原理铣刀头是一小型铣削加工用部件。

铣刀头(右端双点画线所示)通过16、15、14号零件与7号零件固定，7号零件(轴)通过4号零件(带轮)和5号零件(键)传递运动，使7号零件旋转，从而带动铣刀头旋转进行铣削加工。

SSS_TEXT_QUSTI该题您未回答:х该问题分值: 30答案:题8-2，读“铣平面卡具”装配图。

SSS_FILL1.主视图中340为______尺寸，左视图中140为______尺寸。

该题您未回答:х该问题分值: 2答案:总长；安装SSS_FILL2.左视图采用了______剖和______剖的画法。

该题您未回答:х该问题分值: 2答案:局部；半SSS_FILL3.在配合尺寸∮60H7/js7中，其中∮60是______，H表示______，js表示______，7表示______，该配合尺寸属于______制的______配合。

该题您未回答:х该问题分值: 2答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡4.画出件7的主视图外形，左视图半剖视。

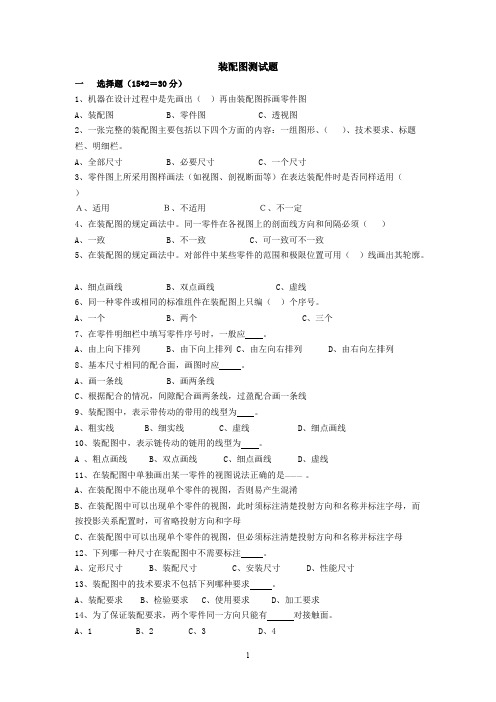

装配图测试题一选择题（15*2＝30分）1、机器在设计过程中是先画出（）再由装配图拆画零件图A、装配图B、零件图C、透视图2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（）、技术要求、标题栏、明细栏。

A、全部尺寸B、必要尺寸C、一个尺寸3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（）Ａ、适用Ｂ、不适用Ｃ、不一定4、在装配图的规定画法中。

同一零件在各视图上的剖面线方向和间隔必须（）A、一致B、不一致C、可一致可不一致5、在装配图的规定画法中。

对部件中某些零件的范围和极限位置可用（）线画出其轮廓。

A、细点画线B、双点画线C、虚线6、同一种零件或相同的标准组件在装配图上只编（）个序号。

A、一个B、两个C、三个7、在零件明细栏中填写零件序号时，一般应。

A、由上向下排列B、由下向上排列C、由左向右排列D、由右向左排列8、基本尺寸相同的配合面，画图时应。

A、画一条线B、画两条线C、根据配合的情况，间隙配合画两条线，过盈配合画一条线9、装配图中，表示带传动的带用的线型为。

A、粗实线B、细实线C、虚线D、细点画线10、装配图中，表示链传动的链用的线型为。

A 、粗点画线 B、双点画线 C、细点画线 D、虚线11、在装配图中单独画出某一零件的视图说法正确的是——— 。

A、在装配图中不能出现单个零件的视图，否则易产生混淆B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母12、下列哪一种尺寸在装配图中不需要标注。

A、定形尺寸B、装配尺寸C、安装尺寸D、性能尺寸13、装配图中的技术要求不包括下列哪种要求。

A、装配要求B、检验要求C、使用要求D、加工要求14、为了保证装配要求，两个零件同一方向只能有对接触面。

A、1B、2C、3D、415、装配图中对于螺栓联接中的螺栓、垫圈、螺母标注序号时应。

装配图测试题选择题（15*2 = 30分）1、机器在设计过程中是先画出（）再由装配图拆画零件图A、装配图B、零件图C、透视图2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（）、技术要求、标题栏、明细栏。

A、全部尺寸B、必要尺寸C、一个尺寸3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（）A、适用E、不适用C、不一定4、在装配图的规定画法中。

同一零件在各视图上的剖面线方向和间隔必须（）A、一致B、不一致C、可一致可不一致5、在装配图的规定画法中。

对部件中某些零件的范围和极限位置可用（）线画出其轮廓。

A、细点画线B、双点画线C、虚线6、同一种零件或相同的标准组件在装配图上只编（）个序号。

A、一个B、两个C、三个7、在零件明细栏中填写零件序号时，一般应_。

A、由上向下排列B、由下向上排列C、由左向右排列D、由右向左排列8、基本尺寸相同的配合面，画图时应 ______ 。

A、画一条线B、画两条线C、根据配合的情况，间隙配合画两条线，过盈配合画一条线9、装配图中，表示带传动的带用的线型为_。

A、粗实线B、细实线C、虚线D、细点画线10、装配图中，表示链传动的链用的线型为 ______ 。

A、粗点画线B、双点画线C、细点画线D、虚线11、在装配图中单独画出某一零件的视图说法正确的是———。

A、在装配图中不能出现单个零件的视图，否则易产生混淆B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母12、下列哪一种尺寸在装配图中不需要标注 _______ 。

A、定形尺寸B、装配尺寸C、安装尺寸D、性能尺寸13、装配图中的技术要求不包括下列哪种要求 _______ 。

A、装配要求B、检验要求C、使用要求D、加工要求14、为了保证装配要求，两个零件同一方向只能有 ________ 对接触面。

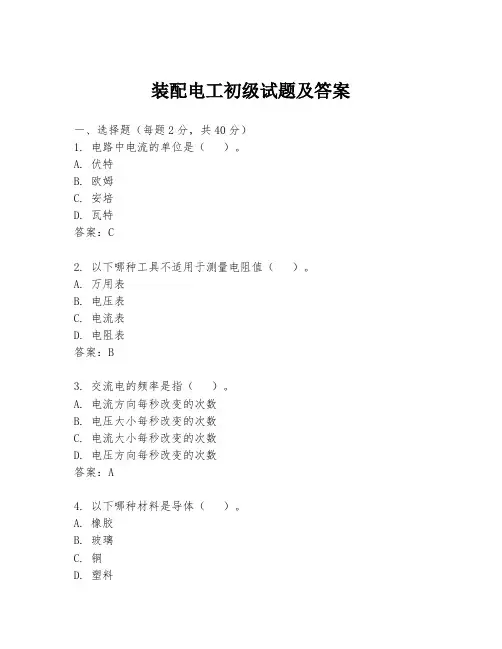

装配电工初级试题及答案一、选择题（每题2分，共40分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 以下哪种工具不适用于测量电阻值（）。

A. 万用表B. 电压表C. 电流表D. 电阻表答案：B3. 交流电的频率是指（）。

A. 电流方向每秒改变的次数B. 电压大小每秒改变的次数C. 电流大小每秒改变的次数D. 电压方向每秒改变的次数答案：A4. 以下哪种材料是导体（）。

A. 橡胶B. 玻璃C. 铜D. 塑料答案：C5. 电路中电压的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：C6. 电容器的单位是（）。

A. 欧姆B. 安培C. 伏特D. 法拉答案：D7. 以下哪种连接方式是并联（）。

A. 串联B. 混联C. 并联D. 串联并联答案：C8. 电流表与被测电路的连接方式是（）。

A. 串联B. 并联C. 混联D. 短路答案：A9. 以下哪种情况会导致电路短路（）。

A. 电路元件损坏B. 电路元件正常工作C. 电路元件断开D. 电路元件直接连接答案：D10. 电路中电阻的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：B11. 以下哪种材料是绝缘体（）。

A. 铜B. 铁C. 橡胶D. 铝答案：C12. 电路中电流的方向是（）。

A. 从低电势到高电势B. 从高电势到低电势C. 从正极到负极D. 从负极到正极答案：C13. 以下哪种工具不适用于测量电流值（）。

A. 万用表B. 电压表C. 电流表D. 电阻表答案：B14. 交流电的电压峰值与有效值的关系是（）。

A. 峰值等于有效值B. 峰值是有效值的1.414倍C. 有效值是峰值的1.414倍D. 峰值是有效值的2倍答案：B15. 以下哪种连接方式是串联（）。

A. 串联B. 混联C. 并联D. 串联并联答案：A16. 电容器在电路中的作用是（）。

A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A17. 以下哪种材料是半导体（）。

焊工技师（焊接装配图）模拟试卷1(题后含答案及解析)题型有：1. 判断题请判断下列各题正误。

2. 单项选择题 3. 多项选择题1．焊接过程产生的物理有害因素有电弧辐射、热辐射、焊接烟尘、有害气体等。

( )A．正确B．错误正确答案：B2．焊接装配图的特点是必须清楚地表示与焊接有关的技术要求，如接头形式、坡口形式、焊接方法、焊接材料型号及焊缝验收技术要求等。

( ) A．正确B．错误正确答案：A3．局部视图是完整的基本视图。

( )A．正确B．错误正确答案：B4．剖视图和断面图是一样的，只是名称不同。

( )A．正确B．错误正确答案：B5．焊缝尺寸标注中，虚线侧的符号是对箭头所指侧的焊缝标注。

( ) A．正确B．错误正确答案：B6．当角焊缝为凹形焊缝时，焊脚尺寸K为内切正三角形的边长。

( ) A．正确B．错误正确答案：A7．当角焊缝为凸形焊缝时，焊脚尺寸等于正边尺寸。

( )A．正确B．错误正确答案：A8．焊接作业时，如果皮肤没有保护好，被紫外线辐射后，皮肤会被热灼伤。

( )A．正确B．错误正确答案：B9．眼睛短时间被紫外线照射，会引起“电弧晃眼”伤害。

( )A．正确B．错误正确答案：B10．双原子气体噪声特点是以高频率噪声为主。

( )A．正确B．错误正确答案：A11．各种明弧焊在焊接过程中都会产生一氧化碳气体。

( )A．正确B．错误正确答案：A单项选择题下列各题的备选答案中，只有一个是符合题意的。

12．氟化氢是由于碱性焊条药皮中的萤石( )，在电弧的高温作用下分解而成。

A．CaFB．Ca2FC．CaF2D．Ca2F2正确答案：C13．局部视图是( )的基本视图。

A．完整B．不完整C．放大D．缩小正确答案：B14．焊缝横截面上的尺寸标在基本符号的( )。

A．左侧B．右侧C．上侧D．下侧正确答案：A15．焊缝长度方向上的尺寸标在基本符号的( )。

A．左侧B．右侧C．上侧D．下侧正确答案：B16．坡口角度、根部间隙等尺寸标在基本符号的( )或( )。

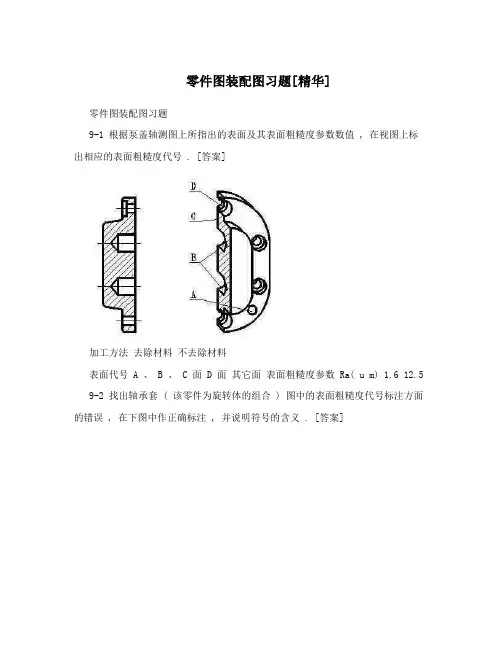

零件图装配图习题[精华]零件图装配图习题9-1 根据泵盖轴测图上所指出的表面及其表面粗糙度参数数值 , 在视图上标出相应的表面粗糙度代号 . [答案]加工方法去除材料不去除材料表面代号 A 、 B 、 C 面 D 面其它面表面粗糙度参数 Ra( u m) 1.6 12.5 9-2 找出轴承套 ( 该零件为旋转体的组合 ) 图中的表面粗糙度代号标注方面的错误 , 在下图中作正确标注 , 并说明符号的含义 . [答案]9-3 根据零件图中的尺寸 , 在装配图中标出其基本尺寸和配合代号 , 并填写下表 . [答案]尺寸基本配合配合最大极限尺寸最小极限尺寸上偏差下偏差公差名称尺寸基准制种类孔 ES= EI= 数值 (mm) 轴 es= ei=9-4 根据装配图 , 在相应的零件图上分别注出基本尺寸和极限偏差 ( 查表 ), 并说明配合代号的意义 . [答案]:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。

:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。

-5 根据齿轮与轴的装配图, 分别在相应的零件图上注出基本尺寸、公差带代号及极限偏差值 ( 查表 ), 9并说明配合代号的含义 . [答案]:基本尺寸，基准制，配合种类 ; 孔的公差带代号，轴的公差带代号。

9-6 图中轴与孔的基本尺寸为 ? 20, 采用基轴制配合 , 轴的公差等级为 7 级 , 孔的公差等级为 8 级 , 孔的基本偏差为 F, 试在装配图中注出基本尺寸和配合代号 ; 分别在相应的零件图上注写基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合种类 __________________ . [答案]9-7 从给出的图形中选择回转泵泵体合适的表达方案及视图数量 , 并标注尺寸 ( 图幅 A3, 比例 2:1). [答案]9-8 根据零件图组画装配图,根据装配示意图和零件图绘制装配图，图纸幅面和比例自选。

电子整机装配考试题及答案一、选择题（每题2分，共20分）1. 电子装配中，常用的焊接材料是（）。

A. 铜线B. 锡线C. 铝线D. 银线2. 下列哪项不是电子装配中的安全操作规程？（）A. 使用合适的焊接工具B. 保持工作环境通风C. 直接用手触摸高温元件D. 穿戴防护装备3. 在电子装配中，导线连接时通常采用的绝缘材料是（）。

A. 塑料B. 橡胶C. 陶瓷D. 玻璃4. 电子元件的极性标识通常采用哪种颜色？（）A. 红色B. 蓝色C. 绿色D. 黑色5. 在电子装配中，下列哪种工具不适用于拆卸集成电路？（）A. 吸锡器C. 螺丝刀D. 钳子6. 电子装配中，对于精密元件的焊接，通常采用的焊接方法是（）。

A. 波峰焊B. 浸焊C. 选择性焊接D. 手工焊接7. 在电子装配中，使用万用表测量电阻时，应该将表笔（）。

A. 同时接触待测元件两端B. 分别接触待测元件两端C. 接触元件的中间部分D. 随意接触元件的任何部分8. 电子装配中，对于电源线的连接，通常采用的固定方式是（）。

A. 焊接B. 绑扎C. 胶合D. 卡扣固定9. 下列哪种元件不属于电子装配中的被动元件？（）A. 电阻B. 电容C. 电感D. 晶体管10. 在电子装配中，为了提高焊接的可靠性，通常采用的辅助材料是（）。

A. 焊膏C. 焊粉D. 焊水二、填空题（每题2分，共20分）11. 电子装配中，焊接时使用的助焊剂可以去除金属表面的_________。

12. 电子元件的标记通常包括元件的_________和_________。

13. 在电子装配中，三极管的三个引脚分别是_________、_________和_________。

14. 电子装配中，为了减少电磁干扰，通常采用_________和_________措施。

15. 电子装配中，使用热风枪焊接时，应保持_________和_________的距离。

16. 电子装配中，对于电源电路的测试，通常使用_________来进行初步检查。

机械制图装配图答案【篇一：机械制图试题库及答案】填空题：1、工程常用的投影法分为两类和，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。

4、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是与相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为2：1为比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与及视图大小无关。

7、标注尺寸的三要素界线。

9、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有线段三种。

11、绘图板是用来固定，丁字尺是用来画线。

12、在机械制图中选用规定的线型，虚线是用于中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号，标注球的直14、图样上的尺寸，由和尺寸起止符号组成。

15、图样上的书写的汉字采用体，其字的宽度应为高度的16、三视图的投影规律。

17、读简单零件图的步骤起来想整体。

18图纸的幅面分为幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 a0、a1、a2、a3、a4 。

19、图纸格式分为不留装订边和种，按标题栏的方位又可将图纸格式分为 x型和 y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为向。

21．比例是指图中样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。

22．常用比例有和三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

专升本装配图练习题一、选择题1. 装配图的主要作用是什么？A. 展示单个零件的详细信息B. 展示多个零件的组合关系C. 展示零件的加工过程D. 展示零件的材质和热处理2. 在装配图中，以下哪个符号表示“过盈配合”？A. ∅B. ∩C. ∪D. ∇3. 装配图中通常不包含以下哪项信息？A. 零件编号B. 零件名称C. 零件的详细尺寸D. 装配顺序二、填空题4. 装配图中的“_____”表示该零件在图中的位置。

5. 当装配图需要展示多个视图时，应使用“_____”来区分不同的视图。

6. 装配图上通常需要标注“_____”，以指导装配过程中的顺序和方向。

三、简答题7. 简述装配图与零件图的区别。

8. 解释装配图中“装配序号”的作用。

四、绘图题9. 根据以下零件图，绘制一个简单的装配图。

- 零件A：齿轮- 零件B：轴- 零件C：轴承五、分析题10. 给出一个装配体的装配图，分析其装配顺序，并解释为什么这个顺序是合理的。

六、综合应用题11. 设计一个简单的机械装置，并绘制其装配图。

装置可以是一个简单的升降台或者是一个小型的传送带系统。

参考答案1. B2. A3. C4. 装配位置5. 视图编号6. 装配标记7. 装配图主要展示多个零件的组合关系和装配顺序，而零件图则详细展示单个零件的尺寸、公差和加工要求。

8. 装配序号用于指导装配过程中零件的安装顺序，确保装配的正确性和效率。

9. [绘图题答案]10. [分析题答案]11. [综合应用题答案]结束语本练习题旨在帮助学生掌握装配图的基本知识和绘制技巧，通过不同类型的题目，加深对装配图的理解，并提高实际应用能力。

希望学生能够通过练习，熟练掌握装配图的绘制和分析。

机械制图装配图答案【篇一：机械制图试题库及答案】填空题：1、工程常用的投影法分为两类和，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。

4、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是与相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1： 2为2：1为比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与及视图大小无关。

7、标注尺寸的三要素界线。

9、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有线段三种。

11、绘图板是用来固定，丁字尺是用来画线。

12、在机械制图中选用规定的线型，虚线是用于中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号，标注球的直14、图样上的尺寸，由和尺寸起止符号组成。

15、图样上的书写的汉字采用体，其字的宽度应为高度的16、三视图的投影规律。

17、读简单零件图的步骤起来想整体。

18图纸的幅面分为幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 a0、a1、a2、a3、a4 。

19、图纸格式分为不留装订边和种，按标题栏的方位又可将图纸格式分为 x型和 y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为向。

21．比例是指图中样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。

22．常用比例有和三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

装配电工考试试题及答案一、单项选择题（每题2分，共20分）1. 电气设备接地的主要目的是（）。

A. 防止设备漏电B. 减少设备损耗C. 提高设备效率D. 增加设备寿命答案：A2. 在电气安装中，下列哪种材料不适合用于绝缘（）。

A. 橡胶B. 塑料C. 金属D. 玻璃答案：C3. 电流通过导体产生的热量与电流的平方、导体电阻和通电时间的关系，由（）定律描述。

A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第电磁感应定律答案：B4. 电气设备中，熔断器的主要作用是（）。

A. 过载保护B. 短路保护C. 电压保护D. 电流保护答案：B5. 交流电路中的功率因数是指（）。

A. 电压与电流的相位差B. 电压与电流的比值C. 有功功率与视在功率的比值D. 无功功率与视在功率的比值答案：C6. 电气设备中，断路器的主要作用是（）。

A. 过载保护B. 短路保护C. 电压保护D. 电流保护答案：B7. 电气设备中，继电器的主要作用是（）。

A. 过载保护B. 短路保护C. 电压保护D. 实现自动控制答案：D8. 电气设备中，接触器的主要作用是（）。

A. 过载保护B. 短路保护C. 实现自动控制D. 电压保护答案：C9. 电气设备中，热继电器的主要作用是（）。

A. 过载保护B. 短路保护C. 电压保护D. 电流保护答案：A10. 电气设备中，漏电保护器的主要作用是（）。

A. 过载保护B. 短路保护C. 漏电保护D. 电压保护答案：C二、多项选择题（每题3分，共15分）1. 电气设备中，下列哪些元件属于保护装置（）。

A. 熔断器B. 断路器C. 接触器D. 热继电器答案：A、B、D2. 电气设备中，下列哪些元件属于控制装置（）。

A. 熔断器B. 断路器C. 接触器D. 继电器答案：C、D3. 电气设备中，下列哪些元件属于测量装置（）。

A. 电压表B. 电流表C. 功率表D. 电阻表答案：A、B、C4. 电气设备中，下列哪些元件属于执行元件（）。

1、判断装配图中的安装尺寸表示了装配图所表达的机器和部件中零件间的装配关系。

（）2、判断题装配图中某一零件的剖面符号一致性，可以帮助阅读者理解该零件的形状。

（）3、单选下面哪项不是阅读装配图的内容（）。

A.分析各零件的主要结构形状和作用，并了解装配体的尺寸和技术要求。

B.了解装配体的名称、用途及工作原理。

C.绘制零件视图。

D.弄清装配体的组成、零件间装配关系，了解装配体的装、拆步骤和方法。

4、单选拆画零件图的关键是将零件正确地从装配图中分离出来，下面哪项不是正确分离零件的方法。

（）A.通过投影规律识别该零件在其他视图上的轮廓B.通过零件的剖面符号分离零件C.通过装配图的技术要求分离零件D.通过零件的序号分离零件5、判断由装配图拆画零件图时，不需要重新确定零件图的视图表达方案，零件图的视图表达与装配图的视图表达方案相同即可。

（）6、判断由装配图拆画零件图时，在装配图中允许不画的零件工艺结构，在零件图中应全部补画出来。

（）7、单选下图轴承座俯视图采用了（）的画法。

A、假想画法B、简化画法C、剖视画法D、拆卸与剖视相结合8、填空题球阀装配图中，Φ16H11/d11是压盖和阀杆的配合尺寸，属于（）配合。

A、间隙配合B、过盈配合C、过渡配合9、上图中，G1表示（）。

A、普通螺纹连接B、55°密封管螺纹连接C、55°非密封管螺纹连接D、表面光洁度10、判断题球阀装配图中Φ25属于装配体的性能尺寸。

（）。
