AutoCAD机械制图基础及应用第12章 典型机械部件装配图的绘制

AutoCAD机械制图基础及应用第12章 典型机械部件装配图的绘制

12.1.8 注写零件序号、技术要求并填写明细表和
标题栏
22
23
《AutoCAD机械制图基础及应用》
第12章
典型机械部件装配图的绘制
12.2 平口虎钳装配图的绘制
12.2.1 平口虎钳结构分析与绘图思路确定
平口虎钳是常用的夹具，对加工过程中的工件起 固定、夹紧、定位作用。在平口虎钳的装配图中，主体 零件钳座8固定后，再用扳手转动螺杆1，通过螺杆1与方 块螺母4上旋合的螺纹副带动活动钳口6沿螺杆轴向移动 （活动钳口6通过紧固螺钉5与方块螺母4连接），形成对 工件的加紧与松开。
26
27
28
29
《AutoCAD机械制图基础及应用》
第12章
典型机械部件装配图的绘制
12.2 平口虎钳装配图的绘制 12.2.2 利用机械样板文件新建图形文件 12.2.3 修整并复制“钳座”零件所需视图
复制钳座零件视图，对其各视图进行修整： 1）删除多余图线，锁定“粗实线”和“中心线”图层， 全选图形，使用删除命令，使得图形中只剩下粗实线与 中心线，然后解锁。 2）删除俯视图上螺纹孔的投影，删除左视图上部不需 要的螺纹孔和下部孔状结构的投影。 3）将修整好的视图复制至装配图图框内。
25
《AutoCAD机械制图基础及应用》
第12章
典型机械部件装配图的绘制
12.2 平口虎钳装配图的绘制
12.2.1 平口虎钳结构分析与绘图思路确定
平口虎钳装配图绘制的基本思路为： • 先修整复制钳座8，再沿着竖直方向装配主线依次拼 画活动钳口6、方块螺母4和紧固螺钉5； • 然后沿着水平方向（左右）装配主线依次拼画厚垫圈 9、螺杆1、六角螺母2和垫圈3 • 最后绘制护口板7和螺钉10。

机械制图习题集第九章的答案装配图共18页

机械制图习题集第九章的答案装配图共18页

九、 装配图 9.4 读平口钳装配图并拆画零件图
1.固定钳体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.4 读平口钳装配图并拆画零件图
2.丝杆
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.4 读平口钳装配图并拆画零件图
1.泵体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.7 读齿轮油泵装配图并拆画零件图
2.泵盖
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九.齿轮
22上88..00一44..22题002200 下一题 章目录 总目录 退出
3.活动钳体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.5 读顶尖座装配图并拆画零件图
1.尾座体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.5 读顶尖座装配图并拆画零件图
2.底座
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.6 读快速阀装配图并拆画零件图
2.阀体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.6 读快速阀装配图并拆画零件图
3.上封盖
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.7 读齿轮油泵装配图并拆画零件图
九、 装配图 9.1 拼画手压阀装配图

手压阀装配图

手压阀装配图

二、SolidWorks手压阀的模拟仿真
• 设计思路： 一、理解手压阀的功能
、工作原理，结构特 点、零件之间的装配 关系，对手压阀所有 零部件的设计。 二、运用SolidWorks软 件对手压阀进行三维 建模和装配体等。
三 、 手 压 阀 的 所 有 零 件
销子 手柄
阀杆
缩紧螺母 填料 阀体 弹簧 胶垫
基于SolidWorks的手压阀的 模拟仿真设计
班级：10级机械二班 姓名：裴国瑞 导师：张超
一、计算机仿真技术
• 计算机仿真技术利用计算机科学技术的成果建 立被仿真的系统的模型，是科学工作者、工程 技术人员、优化设计、操作训练的有力工具。
• 它具有高效、安全、受环境条件的约束较少等 优点，已成为分析、设计、运行、评价、培训 系统（尤其是复杂系统）的重要工具。它是涉 及计算数学、工程控制、各种实际系统的专业 知识、计算机软硬件技术等多学科领域的一项 综合性高科技技术。
调节螺母
四 、 手 压 阀
的 工 作 原 理
在弹簧作用下 阀杆锥面靠紧阀体 锥孔，阀门关闭。
向下压手柄 阀杆下移，阀门 打开。
Байду номын сангаас

装配图1

装配图1

球阀是控制 阀体1 阀体 阀芯4 阀芯 液体流量的一种
密封圈3 密封圈 调整垫5 调整垫
阀盖2 阀盖
开关装置
球阀装配体分解图
转动扳手13，阀杆12通过嵌入阀芯槽 转动扳手13，阀杆12通过嵌入阀芯槽 13 12 内的扁榫转动阀芯4 使流体通过或截断。 内的扁榫转动阀芯4，使流体通过或截断。 阀杆12 阀杆 螺柱6 螺母 螺柱 螺母7 扳手13 扳手 填料压 紧盖11 紧盖 阀体1 阀体
零件 无 法 定 位 轴 上 切 槽 孔 边 倒 角
返回
阀盖2 填料垫8 阀盖 填料垫
密封圈3 密封圈
阀芯4 阀芯
调整垫5 调整垫
●
功用： 功用：
装配图用来表达机器或部件的工作原理、 装配图用来表达机器或部件的工作原理、 工作原理 各组成部分的相对位置及装配关系。 各组成部分的相对位置及装配关系。 制定装配工艺规程，进行装配 检验、 装配、 是制定装配工艺规程，进行装配、检验、 安装及维修的技术文件 的技术文件。 安装及维修的技术文件。
18.1 装配图的内容 18.2 装配图的规定画法和特殊画法
18.3 常见装配结构
18.1 装配图的内容
装配图是用来表达机器或部件的图样。 装配图是用来表达机器或部件的图样。 是用来表达机器或部件的图样
填料压 紧盖11 紧盖 扳手13 扳手 阀杆12 阀杆
填料9、 填料 、10
填料垫8 填料垫 螺母7 螺母 螺柱6 螺柱
●
内容: 内容:
(1) (2) (3) (4) 一组视图。 一组视图。 必要的尺寸。 必要的尺寸。 技术要求。 技术要求。 标题栏、零件序号及明细栏。 标题栏、零件序号及明细栏。 装配图
18.2 装配图的规定画法和特殊画法

拼画装配图-球阀-d

拼画装配图-球阀-d

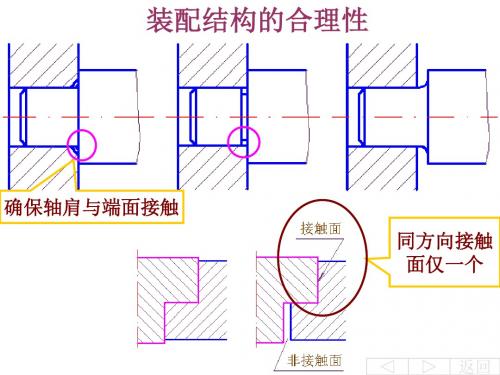

装配结构的合理性
确保轴肩与端面接触 同方向接触 面仅一个
返回
同方向接触面仅一个
返回
由零件图拼二、看懂全部零件图
•三、确定装配图表达方案(主视图和其它视图) •四、画图步骤： 2. 抓住装配干线，由外向内或由内向外，按顺序 逐个画出各零件。 3. 完成装配图底稿，检查、整理并加深
1. 确定图幅、比例，画基准线，确定各视图位置。
4. 完成装配图的其他内容
继续 返回
根据球阀的装配示意图了解部件的作用和工作原理
拼 画 球 阀 的 装 配 图
旋转90°关闭
流出
流进
返回
看懂全部零件图
上一级
返回
返回
返回
返回
画球阀装配图
返回
11-7-4
返回
内容小结
装配图是在机器设计、装配、调试、安装和维修中 的一种重要的技术文件，它主要表达机器的工作原理和 装配关系。 装配图包括一组视图、必要的尺寸、技术要求、零 件编号、明细栏和标题栏等内容 与零件图相比，装配图有自 己的规定画法和特殊表达方法， 应结合实践环节熟练掌握 通过实践环节掌握绘制装配 图的方法和步骤

由零件图拼画装配图

由零件图拼画装配图
– 实心件、标准紧固件或其他标准组件，若剖面线 通过其基本轴线时，这些零件均按不剖绘制。
– 特殊画法：拆卸画法、沿结合面剖切画法、假想画
法、夸大画法、简化画法。
• 画装配图
根据部件的大小与复杂程度选择图幅 根据部件的大小与复杂程度选择绘图比例 安排各视图的位置（注意留有尺寸、序号、名 细表和技术要求的位置） 开始绘图
装配图的主视ቤተ መጻሕፍቲ ባይዱ选择
– 能反映安放位置和工作位置 – 能反映主要装配关系和工作原理
其它视图的选择
补充其它装配关系、外形及局部结构 的视图
装配图的视图表达：
– 零件的视图的表达方法在装配图中仍适用。 – 规定画法：
– 两相邻零件的配合面和接触面，规定只画一条线。
– 两相邻零件的剖面线倾斜方向应相反，或方向一 致而间隔不等。在同一图样的各个视图上，同一 零件的剖面线倾斜方向与间隔应保持一致。
– 先绘主要轴线（装配干线）、对称中心线、作图基 准线
– 由主视图开始画，可几个视图配合进行 – 剖视图要以装配干线为准，由内向外逐个画出各零
件或由外向内逐个画出各零件。但要注意消隐。 – 用细实线（淡）画底稿；经校核后加深；画剖面线；
尺寸；编写序号、名细栏；再校核；签名。
装配图的画法举例：（虎钳装配）
球 阀 装 配 示 意 图
• 了解部件的装配关系和工作原理
对部件和机器的实物或装配示意图 进行分析，了解其工作原理 明确以哪个零件为中心进行装配 了解各零件之间的装配关系 核对各配合尺寸以确定配合性质
通过以上分析可基本了解各零件之间的 相互关系，为画装配图做好准备
球阀装配示意图
• 确定表达方案（既视图选择）

手压阀装配图


a
3
手柄 销 销钉
调节螺母
a
球头 锁紧螺母
阀体
阀杆
弹簧 胶垫
4
手 压 阀 的 装 配 过 程
a
5
阀体
a
6
装上阀杆
a
7
装上弹簧
a
8
装上胶垫
a
9
拧上调节螺母
a
10
放进填料
a
11
拧紧锁紧螺母
a
12
将手柄孔 对准阀体孔
a
13
装上销钉
a
14
插进销
a
15
将销脚扳弯
a
16
销钉 销
手柄
阀杆
a
锁紧螺母 填料 阀体 弹簧 胶垫
调节螺母 17
手 压 阀 的 工 作 原 理
a
18
在弹簧作用下 阀杆锥面靠紧阀体 锥孔，阀门关闭。
a
19
向下压手柄 阀杆下移，阀门 打开。
a
20
画底作图基准线
画各零件底稿线
作
图
步
加深图线，标注尺寸 编零件序号，填写标题栏
骤
a
21
画作图基准线
a
22
画阀座底稿线
a
39
a
40
画手柄底稿线
a
41
销
a
42
画销底稿线
a
43
a
44
加深图线
a
45
画剖面线
a
46
标注尺寸
a
47
编写零件序号
a
48
填写标题栏
a
49
注意螺纹 连接的画法。

装配图球阀分解图ppt课件.ppt


沿轴承盖与 轴承座的结合面 剖切，拆去上面 部分，以表达轴 衬与轴承座孔的 装配情况。
滑动轴承
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
沿轴承盖与轴承 座的结合面剖切的画 法，俯视图表达了轴 衬与轴承座孔的装配 情况。
● 内容:
(1) 一组视图。 (2) 必要的尺寸。 (3) 技术要求。 (4) 标题栏、零件序号及明细栏。
装配图
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
11.2
装配图的规定画法和特殊画法
一、规定画法
3. 画 主 要 装 配 线
①轴承座 （被其它零件挡住的线可不画）
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3. 画 主 要 装 配 线
①轴承座 ②下轴衬
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
⒊ 简化画法 零件的工艺结构，
垫圈厚度夸大画出
如倒角、圆角、退刀槽 倒角、退
等可不画。
刀槽不画
滚动轴承、螺栓联 接等可采用简化画法。
⒋ 夸大画法
滚动轴承
薄垫片的厚度、 简化画法
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

《拼画手压阀装配》课件


当手压阀处 于关闭状态 时，阀芯与 阀座紧密接 触，阻止流 体通过
当手压阀处于 开启状态时， 阀芯与阀座分 离，流体可以 通过阀芯与阀 座的间隙流动
手压阀具有结 构简单、操作 方便、密封性 好等特点，广 泛应用于各种 流体控制系统 中
汽车行业：用于控制汽车油路、气 路等
医疗行业：用于控制医疗设备的压 力、流量等
定期进行手压阀的 清洁和维护，保持 其清洁和干燥
拼画手压阀的安全 操作规范
佩戴防护手套和护目镜
确保手压阀处于关闭状态
检查手压阀是否完好无损
操作过程中保持手压阀平 稳，避免晃动
操作完成后，确保手压阀 关闭并固定
定期检查手压阀，确保其 安全可靠
佩戴防护眼镜和手套，防止眼睛和手部受伤 保持工作区域整洁，避免杂物绊倒或滑倒 使用正确的工具和设备，避免使用不当造成伤害 遵守操作规程，避免操作失误造成伤害
拼画手压阀装配流 程
螺丝刀：用于拆卸和安 装螺丝
手套：用于保护手部， 防止受伤
润滑油：用于润滑零件， 减少摩擦
工作台：用于放置零件 和工具，方便操作
手册：用于参考装配流 程和注意事项
拼画手压阀：用于装配 的主要工具
扳手：用于拆卸和安装 螺母
清洁布：用于清洁零件 和工具
安全眼镜：用于保护眼 睛，防止飞溅物伤害
当手压阀出现异常 情况时，应立即停 止使用并进行检查。
如果发现手压阀存 在泄漏等安全隐患， 应立即采取措施进 行修复。
在使用过程中，如果 发现手压阀出现故障 或异常，应立即关闭 阀门并联系专业人员 进行检修。
在使用过程中，应 注意观察手压阀的 工作状态，及时发 现并处理异常情况 。
拼画手压阀的发展 趋势和未来展望

五、读手压阀装配图,回答问题。(14分)

2.单项选择题（共6小题，每小题1分） （2）手柄上的波浪线 表示什么画法？ 省略画法 断裂画法 简化画法
查看答案
重新选择
2.单选 第（2）题 共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
2.单项选择题（共6小题，每小题1分） （3）M22 表示：
普通螺纹
管螺纹 梯形螺纹
1.填空（共6小题，8分，每空1分） （2）该部件名称是：
查看答案 重新填写
单击此钮看放大标题栏 再次单击隐藏
1.填空 第（2）题 共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
1.填空（共6小题，8分，每空1分）
（3）该装配图主视图采用的 表达方法是：
查看答案 重新填写
查看答案 重新填写
1.填空 第（6）题 共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
2.单项选择题（共6小题，每小题1分） （1）左视图用了什么 表达方法？ 局部剖 基本视图选 第（1）题 共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
查看答案
重新选择
2.单选 第（3）题 共（6）题
8-- 装配图
工程图学
五、读手压阀装配图，回答问题。（14分）
2.单项选择题（共6小题，每小题1分） （4） M22尺寸中7H/6g表示：
中径顶径的 公差带代号 配合公差 公差带
查看答案
重新选择
2.单选 第（4）题 共（6）题
8-- 装配图
工程图学
1.填空 第（3）题 共（6）题
8-- 装配图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

填料
拼画手压阀装配图
销钉
拼画手压阀装配图
画销钉底稿线
拼画手压阀装配图
拼画手压阀装配图
画手柄底稿线
拼画手压阀装配图
销
拼画手压阀装配图
画销底稿线
拼画手压阀装配图
拼画手压阀装配图
加深图线
拼画手压阀装配图
画剖面线
拼画手压阀装配图
标注尺寸
拼画手压阀装配图
编写零件序号
拼画手压阀装配图
填写标题栏
拼画手压阀装配图
注意螺纹 连接的画法。
拼画手压阀装配图
拼画手压阀装配图
手 压 阀 的 各 个 零 件
