瓦楞纸箱结构设计技术

瓦楞纸箱结构设计技术第一章瓦楞纸箱结构设计第一节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。

这一标准经国际瓦楞纸板协会批准在国际间通用。

分标准和非标准。

一、标准型按照国际纸箱箱型标准，纸箱结构可分为基型和组合型两大类。

1、基型。

一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。

02－开槽型箱这种箱型以摇盖型为代表，上下有摇盖。

同时也有插底结构，其特点是防止所装物品从底部漏出。

02型应用最为广泛，是目前我国最常用的主要箱型。

03－套合型纸箱该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。

在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。

04－折叠型纸箱通常由一页纸板经压痕、模切而成型，不需钉合与粘合。

05－滑盖型纸箱又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。

它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。

多用于中包装，直接作运输包装的则较少。

06－固定型纸箱俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于包装易碎品，此外还适用较大商品的包装。

但其加工成型非常费时。

07－自动型纸箱是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。

其特点是底部自动锁合，其底部比较牢固，适用于大批量的厂商使用。

不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。

09－内衬件包括衬垫、隔板、垫板等45个品种。

其中：a、平板型（0900~0903）：主要用于将内装物分隔为上下两层、前后左右两部分。

包装结构设计《瓦楞纸箱尺寸设计》

在进行瓦楞纸箱尺寸设计时，必须对内装物(商品或中包装)的排列方式、理想尺寸比例进行全面考虑。
一、内装物排列方式
1．排列数目
n ＝ nL×nB×nH
n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。
例1：某化妆品选用 0201型瓦楞纸箱作为外包装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选择合适的排列方法。
分析：中包装盒采用立放为最佳。
即 lb∥LB
查表知，总数为24的内装物排列数目有 16种。（附表2）
将中包装盒的长度、宽度与高度分别乘以倍数，列表如下：
例如，盒装洗衣粉在纸箱内不允许采用平放和侧放形式，因为平放和侧放均会导致盒盖受压开启而洗衣粉泄漏。
再如，一般包装瓶在纸箱内采用立放。
所以仅考虑P型和Q 型两种方向。
而对于截面为正方形或圆形的瓶子，其P型和Q型没有区别，所以就简化为一种方式。
如果采用袋包装，则应以T、V型为好，以便包装袋承载。
距1.5:1:1相差甚远，故舍弃。
② 高度方向排列两层，先考虑4×3×2 则 P: 760×420×240
1.81:1:0.57 Q: 570×560×240
1.02:1:0.43 舍弃
③ 高度方向排列三层，先考虑4×2×3 则 P: 760×280×360
2.71:1:1.29 Q: 560×380×360
d.纸板用量较之 2:1:2 比例也不会增加很多。
不同比例的0201箱型纸板相对用计算图：
图中百分数为不同尺寸比例的0201纸箱较之2:1:2尺寸比例纸箱用料的增加量。

5-第五章-瓦楞纸箱结构设计-包装结构设计

5-54 隔板结构之三（a） 3×2隔板（b） 4×3隔板
第五章第三节
瓦楞纸箱尺寸设计
一、內装物排列方式 1、长方体內装物排列方式
（1）排列数目
n nL nB nH
式中
n ——瓦楞纸箱装量，件
n L ——瓦楞纸箱长度方向上内装物排列数目，件 n B ——瓦楞纸箱宽度方向上内装物排列数目，件 n H ——瓦楞纸箱高度方向上内装物排列数目，件
b.粘合剂粘合方式 c.连接板插入方式 d.连接板间隙固定方式
图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线 3-连接板 4-打孔线 5-短摇盖 6-摇盖黏合面
瓦楞纸纸箱标准
图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线 5-分离用指孔 6-底板
瓦楞纸纸箱标准
瓦楞纸纸箱标准
2、组合型组合型是基型的组合，即由两种及以上的基本箱型组成或演变而成，用多组数字符号来表示。图5—7所示箱型，上摇盖用0204型，下摇盖用0215型，表示方法：0204/0215（上摇盖/下摇盖）
图5-7 组合型纸箱表示法（a）0204 （b）0215 （c）0214/0215
3．三角柱型纸箱（1）三角柱纸箱的结构类型
图5-22 三角柱形纸箱角隅结构
图5-23 三角柱形纸箱角隅补强结构
瓦楞纸纸箱标准
图5-24 三角柱形纸箱箱型（a）标准托盘型（b）敞口型（c）02盖密封型（d）托盘型（e）带盖托盘型
图5-25 三角柱形纸箱成型过程
瓦楞纸纸箱标准
图5-26 化妆品增强型包装纸箱（a）箱盖（b）增强型箱底（c）箱体展开图 1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板

包装结构尺寸设计简单说明-图文结合

制造尺寸修正系数 kX 包含以下几方面的影响： a 纸板湿度变化的影响纸板具有吸水性，湿度大会造成纸板尺寸增大，干燥则会使纸板尺寸缩小。 b 加工工艺的影响机械的加工精度及工艺条件对纸板尺寸变化会产生作用。 c 纸板纵横向纤维的影响纸板纵横向纤维组织的差异，促使纸板尺寸在环境湿度变化时在纵向和横向出现变化差异。 d 尺寸方向差异的影响由于折叠纸盒的成
±7
型瓦楞纸箱
七层复合重
±6
±8
±10
型瓦楞纸箱
七层重型瓦
±6
±8
±10
楞纸箱
注：表中的偏差值均是分别指箱内长、宽、高
的偏差值。
纸箱单瓦
类型楞箱
综合尺寸不大综合尺寸大双瓦于 1000(mm) 于 1000(mm) 楞箱单瓦双瓦单瓦双瓦
楞箱楞箱楞箱楞箱
尺寸
偏差 ±3 ±5 ±3 ±5 ±4 ±6
（m
m）
表 5 出口产品包装用瓦楞纸箱尺寸偏差
（GB5033-85）
综合尺寸（mm） ≤1400
＞1400
+4
3）瓦楞纸箱的外部尺寸瓦楞纸箱的外部尺寸计算公式为：
X0 X kX0
式中，X0 是瓦楞纸箱某一方向的外部尺寸（mm）；X 是瓦楞纸箱某一方向的制造尺寸（ mm）； kX0 是瓦楞纸箱外部尺寸修正系数（mm）；其数值见表 3。
表 3 瓦楞纸箱外部尺寸修正系数（mm）
那么纸盒外部宽度为：Xo = 29 + 2 = 31mm
瓦楞纸箱的尺寸设计
1）瓦楞纸箱的内部尺寸瓦楞纸箱的内部尺寸，由被包装商品的最大
外形尺寸，商品的组装和个数以及隔衬与缓冲装置的尺寸有关。当被包装商品为单件时，其计算公式为：

5-瓦楞纸箱结构设计(包装设计)

5
3

分切压痕开槽制造商接头
TJ 胶带粘合 GJ 黏合剂粘合 SJ U形钉钉合
箱面与摇盖
UP
知识点：瓦楞纸板箱形标准（1）
国际纸箱箱型标准（International Fibreboard Case Code）
基型即基本箱型，用4～8位阿拉伯数字表示：
箱型种类
箱型序号
（3）错列排列列数优化值域列数优化值域就是在错列排列中，当行数一定时，奇数行排列列数在该值范围内则空间利用率一定优于齐列排列，而且数值越大，空间利用率越高，而在该值域范围之外，空间利用率一定低于齐列排列。
RL
二、理想尺寸比例与最佳尺寸比例 1、尺寸比例尺寸比例定义如下： L : B : H
如果综合考虑纸板用量、抗压强度、堆码状态、美学因素等条件，则0201 箱形比例以 L : B : H = 1.5:1:1为最佳。寻找相应的L 与B。则， 1140 560 120 2.04 :1: 0.21 840 760 120 1.11:1: 0.16 距1.5:1:1 相差甚远，故舍弃。
3.外尺寸外尺寸计算公式如下：
X o X max t K
将后两项常数合并，仍用表示：
X o X max K
式中
Xo
X max
K
——纸箱外尺寸，㎜ ——纸箱最大制造尺寸，㎜ ——纸箱外尺寸修正系数，㎜
第四节瓦楞纸箱强度设计
一、影响瓦楞纸箱强度的因素
基本因素包括： ①原纸强度 ②瓦楞楞型 ③瓦楞纸板种类 ④瓦楞纸板含水率 ⑤流通领域中外界环境的影响可变因素包括： ①箱型与箱形（尺寸比例） ②印刷面积与开孔位置 ③瓦楞纸箱制造技术 ④制箱设备缺陷 ⑤质量管理。

瓦楞纸箱的结构设计

1.14
800
表1-1 瓦楞楞型的基本参数
厚度/mm
8.0 6.5 5.0 4.0 3.0 1.6 1.0 0.8 0.8 0.6
瓦楞纸板厚度
瓦楞纸板厚度计算公式如下： t=(∑tn＋∑tmn＋∑Fhn)－d
式中：t- 瓦楞纸板实际厚度，mm tn- 内、外面纸与夹芯纸厚度，mm tmn- 瓦楞原纸厚度，mm Fhn- 瓦楞辊高度，mm d- 瓦楞纸板制造过程中的损失，mm
③满足内径尺寸要求的制造尺寸修正需要在内径尺寸的基础上加大，其加大量称为伸放头或伸放量（值）。具体的伸放量包括长、宽、高三个方向。
表3-2 内径尺寸伸放值
内径
楞
伸放量
L
B
H
单瓦楞纸板
A楞
6
B楞
5
6
12
5
10
双瓦楞纸板
10
10
20
名称
长度宽度高度
纸箱
表3-3 长、宽、高伸放量
单瓦楞纸板
A楞
B楞
内尺寸计算公式
Xi=xmaxnX＋d(nX-1)+k’+T
Xi —纸箱内尺寸（mm） xmax—内装物最大外尺寸（mm） nX —内装物在纸箱内某一方向的排列数目； d—内装物公差系数（mm） K’—纸箱内尺寸修正系数（mm） T—衬格或缓冲件总厚度（mm）
上式是瓦楞纸箱内径尺寸的通用公式，对于带格衬或缓冲件的单件
目录
教材内容
一、瓦楞纸箱的种类二、瓦楞纸箱的排列方式三、瓦楞纸箱尺寸的计算
一、瓦楞纸箱（盒）的种类
1.折叠类瓦楞纸箱
这是运输用瓦楞包装箱中最基本的一种，也是目前使用最广泛的一种，此类纸箱在使用前可折叠成平板状存放，具有占地少、便于仓储、使用方便、密封防尘、内外整洁等优点，箱面还可按包装商品不同要求，设计印刷商品图案、商标、标志，它的种类可以分以下几种： ①开槽型纸箱 ②套合型纸箱 ③锁底式开槽平摇盖箱

瓦楞纸箱尺寸的合理设计

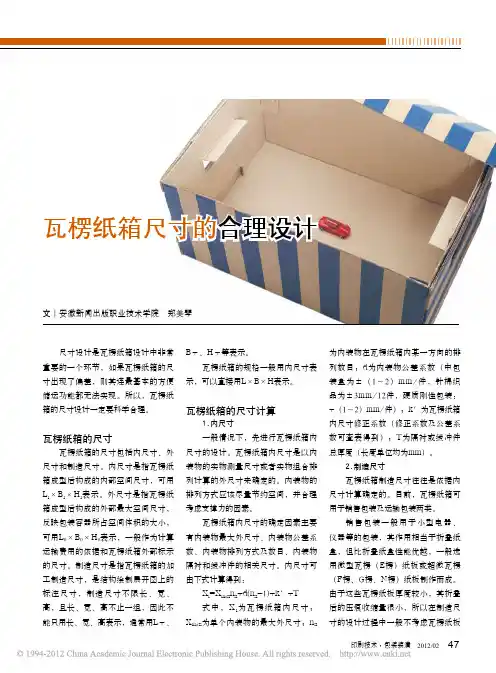

47印刷技术・包装装潢 2012/02瓦楞纸箱尺寸的合理设计文｜安徽新闻出版职业技术学院郑美琴尺寸设计是瓦楞纸箱设计中非常重要的一个环节，如果瓦楞纸箱的尺寸出现了偏差，则其连最基本的方便储运功能都无法实现。

所以，瓦楞纸箱的尺寸设计一定要科学合理。

瓦楞纸箱的尺寸瓦楞纸箱的尺寸包括内尺寸、外尺寸和制造尺寸。

内尺寸是指瓦楞纸箱成型后构成的内部空间尺寸，可用L i ×B i ×H i 表示。

外尺寸是指瓦楞纸箱成型后构成的外部最大空间尺寸，反映包装容器所占空间体积的大小，可用L 0×B 0×H 0表示，一般作为计算运输费用的依据和瓦楞纸箱外部标示的尺寸。

制造尺寸是指瓦楞纸箱的加工制造尺寸，是结构绘制展开图上的标注尺寸，制造尺寸不限长、宽、高，且长、宽、高不止一组，因此不能只用长、宽、高表示，通常用L＋、B＋、H＋等表示。

瓦楞纸箱的规格一般用内尺寸表示，可以直接用L×B×H表示。

瓦楞纸箱的尺寸计算1.内尺寸一般情况下，先进行瓦楞纸箱内尺寸的设计。

瓦楞纸箱内尺寸是以内装物的实物测量尺寸或者实物组合排列计算的外尺寸来确定的。

内装物的排列方式应该尽量节约空间，并合理考虑支撑力的因素。

瓦楞纸箱内尺寸的确定因素主要有内装物最大外尺寸、内装物公差系数、内装物排列方式及数目、内装物隔衬和缓冲件的相关尺寸。

内尺寸可由下式计算得到：X i =X max n x +d(n x -1)+k′+T 式中，X i 为瓦楞纸箱内尺寸；X max 为单个内装物的最大外尺寸；n x为内装物在瓦楞纸箱内某一方向的排列数目；d为内装物公差系数（中包装盒为±（1～2）mm/件，针棉织品为±3mm/12件，硬质刚性包装：+（1～2）mm/件）；k′为瓦楞纸箱内尺寸修正系数（修正系数及公差系数可查表得到）；T为隔衬或缓冲件总厚度（长度单位均为mm）。

2.制造尺寸瓦楞纸箱制造尺寸往往是依据内尺寸计算确定的。

瓦楞纸箱的尺寸设计

瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。

很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。

尺寸合适客户才会接受使用。

尺寸不合适，其他项目做得再好，也无济于事。

但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。

因此，把简单的事情一次作对，是最经济的、最科学的管理。

把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。

这三种形式都是由纸箱的长度、宽度和高度共同来组成的。

因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。

外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。

内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。

制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。

外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。

在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。

异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。

科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。

瓦楞纸箱结构设计

4、粘合强度
5、定量 6、戳穿强度 7、水分 8、抗压强度
一、原纸（一）原纸种类（二）原纸之性质
二、瓦楞纸箱
（一）瓦楞的类型与形状（二）瓦楞纸板的厚度（三）瓦楞纸箱箱坯构造（四）瓦楞纸箱箱型结构三、瓦楞纸箱结构设计（一）瓦楞纸箱尺寸设计（二）瓦楞纸箱强度设计
（三）瓦楞纸箱材料选择
三、瓦楞纸箱结构设计（一）瓦楞纸箱尺寸设计 Ⅰ、内装物排列方式在进行瓦楞纸箱尺寸设计时，必须对内装物排列方式、理想尺寸比例进行全面考虑。
∂S/∂L = 0 B=V/L2
∂S/∂B = 0
L+2B－V/B2=0
（3）代入（4），得 L+2V/L2－L4/V=0 即
解之，得 2V=L3 L3=－V（舍去）
VL3+2V2－L6=0
所以，
L 2V
3
B
13 2V 2
H 3 2V
即同一容量，纸板用量越少的尺寸比例：
L:B:H=2:1:2 ②抗压强度 a. RL对抗压强度的影响：
e.直角比例
这种比例依次为
2 : 1, 3 : 1, 4 : 1 n： 1
4、最佳尺寸比例
0201型箱的最佳尺寸比例应为： L：W：L=1.5 : 1 : 1。
Ⅲ、瓦楞纸箱的尺寸设计 1、内尺寸 ①内尺寸确定的因素 a.内装物最大外尺寸； b.按内装物形式确定的公差系数； c.内装物排列方式； d.内装物隔衬与缓冲件的相关尺寸。
① 02 开槽型纸箱。
② 03 —— 套合型纸箱。
③ 04 —— 折叠型纸箱。
④ 05 —— 滑盖型 பைடு நூலகம் 箱。
⑤ 06 —— 固定型纸箱。

包装设计-瓦楞纸箱结构设计

第四章
瓦楞纸箱结构设计
第一节第二节第三节第四节第五节
瓦楞包装概述瓦楞纸箱（瓦楞纸箱（盒）的种类及其结构特征瓦楞包装结构设计瓦楞纸箱强度设计现代瓦楞包装技术发展动态
第一节
瓦楞包装概述
瓦楞纸箱是一种十分重要的包装容器，包装容器，其用量一直名列榜首。榜首。随着工业生产的不断发展，断发展，对外贸易的日益扩大，促使瓦楞纸箱的式样逐步改进和创新．步改进和创新．由于出口商品各有不同要求，品各有不同要求，并不断吸取了国外纸箱新颖式样为借设计更多的新式样、鉴，设计更多的新式样、新品种，品种，以适应外贸包装的需要。
第二节瓦楞纸箱（盒）的种类及其结构特征瓦楞纸箱（开槽型纸箱
第二节瓦楞纸箱（盒）的种类及其结构特征瓦楞纸箱（瓦楞纸箱（盒）的种类
折叠类瓦楞纸箱
这是运输用瓦楞包装箱中最基本的一种，也是目前使用这是运输用瓦楞包装箱中最基本的一种，最广泛的一种，此类纸箱在使用前可折叠成平板状可折叠成平板状存放最广泛的一种，此类纸箱在使用前可折叠成平板状存放具有占地少、便于仓储、使用方便、密封防尘、，具有占地少、便于仓储、使用方便、密封防尘、内外整洁等优点，箱面还可按包装商品不同要求，整洁等优点，箱面还可按包装商品不同要求，设计印刷商品图案、商标、标志，它的种类可以分以下几种：商品图案、商标、标志，它的种类可以分以下几种：
b∥L h∥L
第三节瓦楞包装结构与尺寸设计
理想尺寸比例与最佳尺寸比例尺寸比例对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：
第二节瓦楞纸箱（盒）的种类及其结构特征瓦楞纸箱（瓦楞纸箱（盒）的种类
微瓦楞盒和纸板盒之间的竞争按传统的习惯，判断折叠纸盒的标准是要保护产品以及其表面能通过文字图案的印刷用来识别产品( 其表面能通过文字图案的印刷用来识别产品(即销售包装）。但随着样品目录的直销方式和通过互联网进行的网上购物方式的增加，更多的消费品以小型包装或个别包装的方式并以较小的数量进行运送，因此要求提高产品的保护性能，同时降低其重量来创造市场商机。微型瓦楞包装可以增加抗压性能，并超过传统的实心纸微型瓦楞包装可以增加抗压性能，并超过传统的实心纸板折叠纸盒，同时减轻了包装的重量，因此粮食、电脑软件、酒、小型器具等已从实心纸板折叠纸盒包装转向微型瓦楞包装。。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

式中 X ——03类箱盖制造尺寸，㎜ X i ——03类箱体内尺寸，㎜ ——03类箱盖制造尺寸修正系数，㎜
瓦楞纸箱尺寸设计
（7）06类附件制造尺寸 a.平套型衬件 b.隔板型衬件隔板总长度制造尺寸计算公式：l X i k ' X i (n x 1)t D1 隔板中间间隔宽度尺寸计算公式： nx 隔板端点间隔宽度尺寸计算公式： D X i (n x 1)t k ' 2 nx 2 l ——隔板总长度，㎜式中 X i ——纸箱内尺寸，㎜ k ' ——纸箱内尺寸修正系数，㎜ D1 ——隔板中间间隔宽度尺寸，㎜ D2 ——隔板端点间隔宽度尺寸，㎜ nx ——排列数目，件 t ——纸板计算厚度，㎜
X i xmax nx d (nx 1) T k '
瓦楞纸箱尺寸设计
式中X i ——纸箱内尺寸，㎜ xmax ——内装物最大外尺寸，㎜ nx ——内装物排列数目 T ——内装物公差系数，㎜ d ——衬格或缓冲件总厚度，㎜ k ' ——内尺寸修正系数，㎜
图5-66 中包装间隙系数（a）空包装（b）实包装（c）包装尺寸
瓦楞纸箱尺寸设计
B. RH对堆码状态的影响
图5-62 纸箱RL对堆码载荷的影响
瓦楞纸箱尺寸设计
（4）美学因素当代造型美学常用比例有： A.黄金分割比例 B.整数比例 C.直角比例
瓦楞纸箱尺寸设计
4．最佳尺寸比例
图5-65 0201型纸箱纸板用量计算图
瓦楞纸箱尺寸设计
三、瓦楞纸箱尺寸设计 1．内尺寸（1）内尺寸确定因素 a.内装物最大外尺寸； b.内装物排列方式； c.内装物公差系数； d.内装物隔衬与缓冲件的相关尺寸。（2）内尺寸计算公式除错列排列的圆柱形内装物以外，其他内装物的瓦楞纸箱内尺寸计算公式如下：
瓦楞纸箱尺寸设计
（3）采用错列排列包装的内尺寸计算公式圆柱体内装物采用错列排列时，包装内尺寸计算公式如下： Li ND ( N 1)d ki
Bi D 3 D( M 1) ( M 1)d k i 2
高度内尺寸计算公式同齐列排列。式中：Li=包装长度内尺寸（列方向长度尺寸） Bi=包装宽度内尺寸（行方向长度尺寸） N——错列排列奇数行列数 M——错列排列行数 d——间隙系数 Ki——内尺寸修正系数
瓦楞纸箱尺寸设计
图5-70 隔板设计图
瓦楞纸箱尺寸设计
（8）模切机生产箱型制造 b. 自锁底结构 c. 锁舌结构
图5-71 瓦楞纸箱锁底式结构（0215）
瓦楞纸箱尺寸设计
通锁有关尺寸计算公式如下： H L t 1
B L 2t 1
半锁有关尺寸计算公式如下： H t 1 L
RL L / B RH H / B
式中：RL ——瓦楞纸箱长宽比 R H ——瓦楞纸箱高度比 L ——瓦楞纸箱长度尺寸，mm B ——瓦楞纸箱宽度尺寸，mm H ——瓦楞纸箱高度尺寸，mm
瓦楞纸箱尺寸设计
2、理想尺寸比例
图5-57 瓦楞纸箱尺寸比例
瓦楞纸箱尺寸设计
3、理想尺寸比例的单项决定因素（1）纸板用量（2）抗压强度 A.RL对抗压强度的影响
瓦楞纸箱尺寸设计
2、圆柱体内装物排列方式（1）错列排列
图5-56 圆柱体内装物错列排列
瓦楞纸箱尺寸设计
（2）列数与空间利用率关系
①列数与空间利用率关系 m=M-1 ②排列优数（Q） 3 [1 ( M 1)]N 2 Q 式中： MN INT ( M ) Q——排列优数； 2 M——排列行数； N——奇数行排列列数； INT(M/2)——不大于M/2的最大整数。当Q>1时，齐列排列的空间利用率优于错列排列，当Q<1时则反之。
3.外尺寸外尺寸计算公式如下： X o X max t K 将后两项常数合并，仍用表示： X o X max K
式中
K
Xo
X max
——纸箱外尺寸，㎜ ——纸箱最大制造尺寸，㎜ ——纸箱外尺寸修正系数，㎜
瓦楞纸箱尺寸设计
（3）错列排列列数优化值域列数优化值域就是在错列排列中，当行数一定时，奇数行排列列数在该值范围内则空间利用率一定优于齐列排列，而且数值越大，空间利用率越高，而在该值域范围之外，空间利用率一定低于齐列排列。
瓦楞纸箱尺寸设计
二、理想尺寸比例与最佳尺寸比例 1、尺寸比例尺寸比例定义如下： L : B : H
瓦楞纸箱尺寸设计
个数增加率=
错列排列总数齐列排列总数 100% 齐列排列总数
齐列排列单位面积错列排列单位面积 100% 齐列排列单位面积
单位面积降低率=
a. 当错列排列列数在列数优化值域范围内，可以提高圆柱体内装物在包装中的空间利用率，从而达到减量化及降低生产、运输、仓储成本的目的。 b. 列数优化值域与圆柱体内装物的大小即直径D无关。
瓦楞纸箱尺寸设计
（2）排列方向 b // B 立放：lb//LB l // L 内装物底面//纸箱底面
b // L l // B b // L h // B 侧放：bh//LB 内装物端面//纸箱底面 h // L b // B
h // L l // B 平放：lh//LB 内装物侧面//纸箱底面 l // L h // B
瓦楞纸箱尺寸设计
（2）对接摇盖制造尺寸
B1 xf F 2
式中 F——纸箱对接摇盖宽度，㎜ B1——纸箱非接合端面宽度制造尺寸，㎜ Xf——摇盖伸长系数，㎜（3）接头尺寸
L1 xf F 2
瓦楞纸箱尺寸设计
（4）03类箱型制造尺寸
X X i (n1 m1 a)t

图5-58 瓦楞纸箱箱面应力分布
图5-59 RL与抗压强度关系曲线
瓦楞纸箱尺寸设计
B. RH对抗压强度的影响
图5-60 纸箱高度与抗压强度关系曲线
瓦楞纸箱尺寸设计
（3）堆码状态 A.RL对堆码状态的影响：有两类堆码形式，一类是平齐堆码（重叠堆码），一类是交错堆码。
图5-61 纸箱RL对堆码状态的影响（a）平齐堆码（b）井式堆码（RL=2）（c）销式回转堆码（RL=2）（d）瓦形堆码（RL=1.5或RL=1.33）
瓦楞纸箱尺寸设计
2、制造尺寸（1）箱体长、宽、高度制造尺寸计算公式
X X i (n1 a)t
式中 ——瓦楞纸箱长、宽、高度制造尺寸，㎜ X i ——纸箱内尺寸，㎜ t ——瓦楞纸板计算厚度，㎜ n1 ——由内向外纸板层数 a ——箱面系数
X
图5-67 瓦楞纸箱内尺寸、外尺寸与制造尺寸的关系（a）“└┘”形结构（b）“∟ ”形结构
第五章第三节瓦楞纸箱尺寸设计
瓦楞纸箱尺寸设计
一、內装物排列方式 1、长方体內装物排列方式（1）排列数目
n nL nB nH
式中n ——瓦楞纸箱装量，件 n L ——瓦楞纸箱长度方向上内装物排列数目，件 n B ——瓦楞纸箱宽度方向上内装物排列数目，件 n H ——瓦楞纸箱高度方向上内装物排列数目，件
2 B L 2t 1
式中 H L ——锁舌高度，㎜ BL ——锁孔宽度，㎜ 5t t ——纸板计算厚度，㎜ BL 如锁孔恰好开在对折线上时，锁孔宽度应为 2
瓦楞纸箱尺寸设计
（9）包卷式纸箱包卷式纸箱也是模切成型的，其制造尺寸修正系数不同于0201型箱。
瓦楞纸箱尺寸设计
图5-55可以帮助进一步理解，其中P、Q、R、S、T、 V分别代表6种不同的排5 內装物排列方向（a）外包装纸箱（b）內装物立放（c）内装物侧放（d）内装物平放
瓦楞纸箱尺寸设计
