纸箱尺寸设计

标准纸箱尺寸规格纸箱作为一种常见的包装材料，在物流运输和商品包装中起着非常重要的作用。

而对于纸箱的尺寸规格，则是在生产和设计过程中需要特别注意的问题。

本文将介绍一些常见的标准纸箱尺寸规格，帮助大家更好地了解和选择适合自己需求的纸箱尺寸。

首先，我们来了解一下纸箱尺寸的表示方法。

一般来说，纸箱的尺寸会用长度、宽度和高度来表示，单位通常是厘米或者毫米。

例如，一个纸箱的尺寸为302015cm，表示其长度为30厘米，宽度为20厘米，高度为15厘米。

在选择纸箱尺寸时，需要根据所装商品的大小和重量来确定，以确保商品能够安全地装入纸箱内，并且在运输过程中不会受到损坏。

接下来，我们来看一下一些常见的标准纸箱尺寸规格。

对于一般的包装需求，通常会有一些常用的标准尺寸可供选择。

比如，对于一些小件商品的包装，常见的纸箱尺寸为202020cm、303030cm等。

而对于一些大件商品或者批量包装需求，常见的纸箱尺寸为504030cm、604040cm等。

这些标准尺寸通常能够满足一般的包装需求，同时也便于生产和运输过程中的统一管理。

除了一般的标准尺寸外，还有一些特殊定制的纸箱尺寸。

对于一些特殊形状或者特殊要求的商品包装，可能需要定制特殊尺寸的纸箱。

比如，对于一些长条形的商品，可能需要定制长条形的纸箱；对于一些易碎品或者贵重品，可能需要定制加固的纸箱。

这些特殊定制的纸箱尺寸需要根据商品的特点和包装的需求来确定，以确保商品在包装和运输过程中能够得到充分的保护。

在选择纸箱尺寸时，除了考虑商品的大小和重量外，还需要考虑到运输和储存的便利性。

过大或者过小的纸箱尺寸都会给物流运输和仓储管理带来不便，甚至增加额外的成本。

因此，在选择纸箱尺寸时，需要综合考虑商品的特点、运输方式、仓储条件等因素，选择适合的尺寸，以确保物流运输和包装过程的高效和安全。

综上所述，纸箱尺寸规格是在包装设计和生产过程中需要特别注意的问题。

选择适合的纸箱尺寸，能够保证商品在包装和运输过程中得到充分的保护，同时也能够提高物流运输和仓储管理的效率。

随着纸箱的广泛使用,定制的商户也越来越多。

设计做出一个合适的纸箱，首先要计算好尺寸。

首先要计算放入纸箱物品的尺寸（也就是相当于纸箱的内径尺寸），如果放的是多个物品，要先测量一个物品的长宽高，然后再看需要怎么放好看，放多少个，最后再计算出总的尺寸的长宽高。

三层纸箱的尺寸是在内径基础上长宽高各加1-1.5厘米五层纸箱尺寸是在内径基础上长宽高各加1.5-2厘米计算纸箱面积=长X宽：首次算出料长和料宽（单位都换算成米）按最简单的对口纸箱为例：料长=（长+宽）X2+0.05料宽=宽+高+0.01纸箱的面积=料长X料宽内规格+纸板薄厚=生产制造规格、生产制造规格+纸层薄厚=外规格、内规格+纸板薄厚=外规格。

但是，这些计算方式仅适用于纸箱的长度和宽度。

而纸箱的高面因为上下左右都有条横压线和90°弯曲，所以箱高计算方法为:内规格+2个纸板薄厚=生产制造规格、生产制造规格+2个纸层薄厚=外规格、内规格+2个纸板薄厚=外规格。

纸箱形式1、包卷式纸箱包裹瓦楞纸箱与0210箱有些相似，不同之处在于0210箱的边缘方向平行于空白纸板的宽度，而包裹瓦楞纸箱的边缘方向平行于纸板的长度。

0210箱接头连接到主箱表面，而包装纸盒连接到侧箱表面。

0210包装盒内外摇盖的压痕线在一条直线上，而包装盒是不同的。

2、分离式纸箱分离式纸板箱在流通过程中可以分为两个以上，主要解决大量生产和小量销售的矛盾。

分离纸盒可以在传统标准纸盒类型的基础上结合各种辅料，也可以采用全新的成型方法。

3、三角柱型纸箱三角形柱型纸箱是壳体与角衬个页面成形，纸箱的4个角隅产生三角形柱或斜角柱构造，进而使抗拉强度提升20%-50%。

与普通瓦楞纸箱相比，三角瓦楞纸箱的抗压强度在标准条件下可提高20%-30%，在高湿度条件下可提高40%-60%。

因此，箱体不会凸出，尤其是在潮湿条件下。

以上就是为大家整理有关纸箱的一些相关资料，希望能给大家带来一些帮助。

瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。

很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。

尺寸合适客户才会接受使用。

尺寸不合适，其他项目做得再好，也无济于事。

但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。

因此，把简单的事情一次作对，是最经济的、最科学的管理。

把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。

这三种形式都是由纸箱的长度、宽度和高度共同来组成的。

因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。

外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。

内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。

制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。

外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。

在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。

异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。

科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

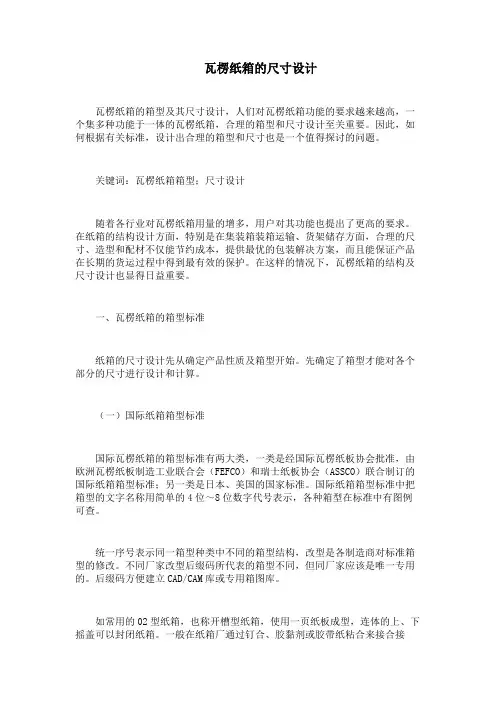

瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

瓦楞纸的楞型和标准厚度各种纸箱的瓦楞标准的厚度如下：A楞的标准厚度为4.5～5mmB楞的标准厚度为2.5 ～3mmC楞的标准厚度为3.5 ～4mmE楞的标准厚度为1.1 ～2mm例如：AB楞的纸箱的标准厚度计算方法：AB楞=A楞+B楞= （4.5～5mm）+（2.5 ～3mm）=7 ～8mm纸箱的箱型:纸箱的箱型有很多型式，如A1箱、C型箱、E型箱、比萨盒等等，通常用的最多的就是A1箱和C型箱。

上盖底托A1箱C型箱LWHL1W1H1纸箱外径尺寸示意纸箱的尺寸设计以A1箱为例:内径是指纸箱成型后（折好后）从内部测量到的长宽高外径是指纸箱成型后（折好后）从外部测量到的长宽高纸箱长度内径=纸箱长度外径-2个瓦楞厚度纸箱宽度内径=纸箱宽度外径-2个瓦楞厚度纸箱高度内径=纸箱高度外径-4个瓦楞厚度纸箱内径尺寸示意例如：纸箱外径尺寸:500(L)*300(W)*280(H)mm 楞别:AB楞(8mm)那么纸箱内径计算方法为(如图):L1=L-2*AB楞厚度=500-2*8mm=484mmW1=W-2*AB楞厚度=300-2*8mm=284 mm H1=H-4*AB楞厚度=280-4* 8mm=248 mm纸箱与EPS保丽龙尺寸设计注意事项H1L1W11、纸箱与EPS尺寸的取的:EPS的外径尺寸=纸箱内径-2mmEPS外径的长度尺寸:(L1-2)mmEPS外径的宽度尺寸:(W1-2)mmEPS外径的高度尺寸:(H1-2)mm2、纸箱搭接位置B一片接搭接位置在右后方二片接搭接位置在右后方和左前方EPS设计时须闪开纸箱搭接位置JAEPS须闪开纸箱搭接处.A=B+5mmJ=瓦楞纸的厚度E3、EPS 设计时闪纸箱摇盖注意事项摇盖1.如果纸箱的内径高度是纸箱外径扣除4层瓦楞纸厚度的话，则无需闪开摇盖的位置。

如左图：248=280-4*8EPS 设计时无需闪开摇盖位置纸箱摇盖平面示意图纸箱摇盖平面示意图D S2,如果纸箱的内径高度是纸箱外径扣除2层瓦楞纸厚度的话，则需要闪开摇盖的位置。

纸箱尺寸设计基础知识纸箱尺寸设计基础知识纸箱尺寸对产品保护、采购成本、货运成本等等密切相关，怎样制定正确的纸箱尺寸就成为关键。

批量较大的产品我们可以做样板箱来试验我们的既定尺寸，但遇到货物批量较小，所需纸箱数量仅仅几个十个的时候再要求做样板箱就未免有点浪费了。

所以了解制定纸箱尺寸的基本知识就尤为重要了。

首先我们来认识一下各种纸质。

常用的三层纸（除彩盒）一般有K3K、A3A、B3B、B3C、C3C、333、W3B、W3C、W33等，其一般厚度在0.3cm左右；三层纸彩盒或三层纸白盒（指裱E坑白盒、三层彩盒等）单面厚度随表层纸的克数变化而轻微变化，但一般都在0.3—0.45cm之间，一般没有超过0.5cm的三层纸。

常用五层纸（除彩盒）一般有KC3CK、AC3CA、A=A、A=B、A=C、B=B、B=C、C=C、W=B、W=C等，其厚度一般在0.5cm左右，A=A以上的纸板可能达到0.7cm左右，但一般不超过0.7cm.常用七层纸一般有K≡K、A≡A、B≡B等，其厚度一般在1cm左右，但最低不低于0.8cm厚度。

由于纸盒制作工艺需要，外层纸质和内层纸质不可以比外表层更好，只能比外表层纸质差，这样可以防止在压痕时出现纸盒外表层爆裂的现象。

同时由于C纸比较脆，在天气干燥的秋冬季节应注意C=C纸板的使用，防止出现纸箱爆裂。

在潮湿的夏天，纸板的强度受天气影响而减弱，所以在针对贵重产品或包装防护要求较严的产品时应注意纸质选择，若秋冬季用B=C纸箱，夏季可能需要提升至A=B或A=C纸箱，同样当季节轮换时可以讲纸质要求轮换。

部分特殊纸箱可做防潮、防水等，但一般涉及较少。

接下来就是了解产品尺寸了制定内盒尺寸了。

产品尺寸是制定内盒或彩盒的最重要参考指标了，大多数情况下我们甚至可以在产品尺寸的基础上加0.5—0.7cm来制定该产品的三层纸纸盒尺寸。

在实际核准纸盒尺寸时，需要考虑到产品的尺寸公差，若是标准塑料件、压铸件、冲压件等尺寸稳定的产品，该方法足以准确的制定纸盒尺寸了。
