瓦楞纸箱尺寸的设计

瓦楞外箱设计检验标准
一，瓦楞纸规格厚度
A瓦楞厚度：4.5mm
B瓦楞厚度：3mm
A+B瓦楞厚度：7mm
二，内部有内箱重叠的外箱设计方式：
内箱尺寸+内箱材质厚度+箱体放置间隙+外箱瓦楞纸厚度
例：新西兰外箱长度设计尺寸620mm，按上述方式设计尺寸调整为655mm, （内箱高度20+材质厚度1）*3个内箱+实际装箱间隙0.5*2处间隙+外箱瓦楞厚1.5mm= 655mm
三，内箱重叠后间隙设计预留方案
A瓦楞材质，箱体重叠后间隙：5mm
B瓦楞材质，箱体重叠后间隙：3mm
四，检验公差
所有纸箱都按外部尺寸测量（不含折叠搭舌厚度），公差允许范围：正负5MM
参与讨论部门：供应商（锦洋包装）、研发、质量、采购部
2016年10月14日。

瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。

很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。

尺寸合适客户才会接受使用。

尺寸不合适，其他项目做得再好，也无济于事。

但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。

因此，把简单的事情一次作对，是最经济的、最科学的管理。

把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。

这三种形式都是由纸箱的长度、宽度和高度共同来组成的。

因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。

外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。

内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。

制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。

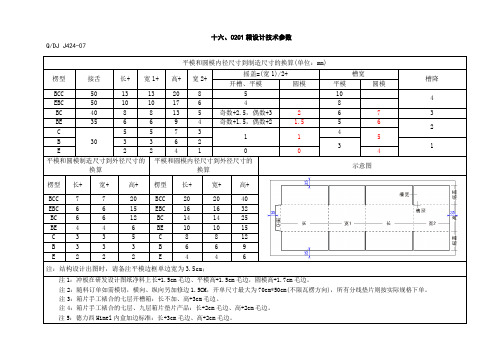

外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。

在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。

异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。

科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。

A型瓦楞纸尺寸标准一、纸箱内径尺寸A型瓦楞纸板的内径尺寸是根据纸箱的形状和尺寸要求进行设计的。

一般来说，纸箱内径尺寸是指纸箱内部的空间尺寸，包括长、宽和高。

这些尺寸通常以毫米（mm）为单位进行标注。

例如，一个常见的A型瓦楞纸箱内径尺寸为：500 x 600 x 400 mm。

二、纸箱外径尺寸纸箱外径尺寸指的是纸箱外部的直径尺寸，包括长、宽和高。

这些尺寸通常以毫米（mm）为单位进行标注。

根据不同的包装需求和运输要求，纸箱外径尺寸可能会有所不同。

一般来说，纸箱外径尺寸应当考虑到运输方便、装卸安全以及货物的稳定性等因素。

三、纸板厚度A型瓦楞纸板的厚度是根据纸箱的承重能力和耐压性要求进行设计的。

一般来说，A型瓦楞纸板的厚度在2.5毫米（mm）到5毫米（mm）之间。

对于不同的包装要求，纸板的厚度会有所不同。

在选择纸板厚度时，需要考虑纸箱的承重能力和使用环境。

四、楞高A型瓦楞纸板的楞高是指瓦楞纸板表面突起的高度。

这个高度通常以毫米（mm）为单位进行标注。

一般来说，A型瓦楞纸板的楞高在2.5毫米（mm）到6毫米（mm）之间。

楞高的不同会导致纸板的硬度、抗压强度和缓冲性能等方面的差异。

根据不同的包装要求和使用环境，选择合适的楞高可以提高纸箱的性能。

五、楞数A型瓦楞纸板的楞数是指每米长度内纸板的瓦楞数量。

一般来说，A型瓦楞纸板的楞数在30个到80个之间。

楞数的增加可以提高纸板的抗压强度和缓冲性能，但也会增加生产成本和重量。

在选择楞数时，需要考虑包装要求、使用环境以及生产成本等因素。

六、填充物为了提高纸箱的缓冲性能和抗冲击能力，通常会在纸箱内部加入填充物。

填充物可以包括气泡膜、泡沫板、珍珠棉等材料。

填充物的选择应根据货物的特点和包装要求进行设计，以实现最佳的保护效果。

七、贴合方式A型瓦楞纸板的贴合方式是指将两张瓦楞纸板通过粘合剂粘合在一起的方式。

常见的贴合方式包括热压成型、冷压成型和粘合剂粘合等。

贴合方式的不同会对纸箱的强度和密封性能产生影响。

瓦楞纸箱的外径尺寸、内径尺寸及制造尺寸的分析在瓦楞纸箱加工过程中，我们常常遇到纸箱尺寸的问题。

大部分企业是按外径尺寸加工纸箱，对于什么是制造尺寸不清楚。

瓦楞纸箱使用企业也并没有因纸箱尺寸问题提出异议。

外径尺寸、内径尺寸与制造尺寸是否有区别？为什么在瓦楞纸箱生产过程中，要换算成制造尺寸？在理论上得出的结论和实践中的结果是否有出路？带着这些问题我们进行下面的分析和研究。

一、长方体的体积计算公式我们知道长方体是由4组平行线组成，计算公式是长×宽×高。

两点成一线，三点成一面。

假设长方体的尺寸为：长400mm ，宽300mm ，高200mm 。

二、长方体的表面积的计算公式长方体的表面积是由六个面组成，所以：面积＝2（长×高）＋2（长×宽）＋2（高×宽）＝2 【（长×高）＋（长×宽）＋（高×宽）】＝2【长×（高＋宽）＋（高×宽）】三、瓦楞纸箱的展开面积公式如果按上述展开面积计算瓦楞纸箱的展开面积的话，纸板利用率太低了。

我们把上、下长×宽分别取二分之一，纸板的利用率提高了很多。

但仍浪费了2（宽×宽）的面积。

其计算公式为：２（长＋宽）×（宽＋高）。

所以瓦楞纸箱的展开面积比纸箱的表面积大了2（宽×宽）。

为了方便记忆，我们把前后（长×高）称正唛，左右（高×宽）称侧唛，上（1/2长×宽）称上摇盖，把下（1/2长×宽）称下摇盖，把上（1/2宽×宽）称上内摇盖，把下（1/2宽×宽）称下内摇盖。

正唛、侧唛、上摇盖、下摇盖、上内摇盖和下内摇盖都是二个面积。

四、接舌由于纸箱是盛物体的容器，所以在加工时，需要连接起来。

我们设计了连接用的接舌。

则瓦楞纸板面积公式修改为：瓦楞纸箱面积（㎡）＝【2（长＋宽）＋接舌宽】×（宽＋高）上内摇盖、下内摇盖的面积和接舌宽×（宽＋高）的面积是庸余面积，是比纸箱表面积多出来的面积。

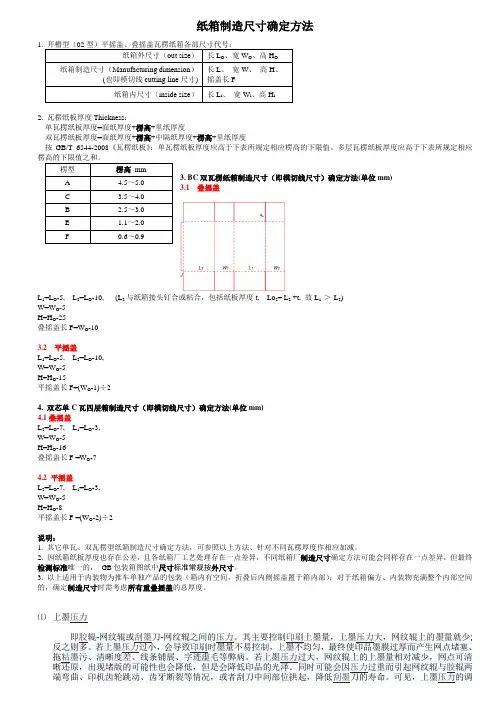

纸箱制造尺寸确定方法2. 瓦楞纸板厚度Thickness ：单瓦楞纸板厚度=面纸厚度+楞高+里纸厚度双瓦楞纸板厚度=面纸厚度+楞高+中隔纸厚度+楞高+里纸厚度按GB/T 6544-2008《瓦楞纸板》：单瓦楞纸板厚度应高于下表所规定相应楞高的下限值。

多层瓦楞纸板厚度应高于下表所规定相应3. BC 双瓦楞纸箱制造尺寸（即模切线尺寸）确定方法(单位mm) 3.1 叠摇盖L 1=L O -5, L 2=L O -10, (L 2与纸箱接头钉合或粘合，包括纸板厚度t, Lo 2= L 2 +t, 故L 1 ＞ L 2)W=W O -5H=H O -25叠摇盖长F=W O -103.2 平摇盖L 1=L O -5, L 2=L O -10,W=W O -5H=H O -15平摇盖长F=(W O -1)÷24. 双芯单C 瓦四层箱制造尺寸（即模切线尺寸）确定方法(单位mm)4.1叠摇盖L 2=L O -7, L 1=L O -3,W=W O -5H=H O -16叠摇盖长F =W O -74.2 平摇盖L 2=L O -7, L 1=L O -3,W=W O -5H=H O -8平摇盖长F =(W O -2)÷2说明：1. 其它单瓦、双瓦楞型纸箱制造尺寸确定方法，可参照以上方法、针对不同瓦楞厚度作相应加减。

2. 因纸箱纸板厚度也存在公差，且各纸箱厂工艺处理存在一点差异，不同纸箱厂制造尺寸确定方法可能会同样存在一点差异，但最终检测标准唯一的， GB 包装箱图纸中尺寸标准常规按外尺寸。

3. 以上适用于内装物为推车单独产品的包装（箱内有空间，折叠后内侧摇盖置于箱内部）；对于纸箱偏方、内装物充满整个内部空间的，确定制造尺寸时需考虑所有重叠摇盖的总厚度。

⑴4.其他因素⑴网纹辊的磨损⑵承印物表面拉毛掉粉⑶网点形状不规则⑹网纹辊不清晰。

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

标准瓦楞纸箱尺寸
标准瓦楞纸箱尺寸是指在国际上通用并被广泛应用的一些常见尺寸。

这些尺寸是根据商品的尺寸、重量和运输需求来确定的，以确保商品的包装和运输具有最佳的效果和效率。

下面是一些常见的标准瓦楞纸箱尺寸的参考内容：
1. 200mm x 150mm x 100mm
这是一个小型的瓦楞纸箱尺寸，适用于轻型和小型商品的包装和运输。

它通常用于电子产品、小型配件和其他小型物品的包装。

2. 300mm x 200mm x 150mm
这是一个中等大小的瓦楞纸箱尺寸，适用于中等重量和大小的商品的包装和运输。

它通常用于日用品、家居用品和一些小型机械设备的包装。

3. 400mm x 300mm x 250mm
这是一个常见的标准瓦楞纸箱尺寸，适用于大型商品的包装和运输。

它通常用于大型家电、家具和其他大型机械设备的包装。

4. 500mm x 400mm x 300mm
这是一个更大的瓦楞纸箱尺寸，适用于重型商品的包装和运输。

它通常用于工业设备、汽车零部件和其他重型机械设备的包装。

5. 600mm x 500mm x 400mm
这是一个较大的瓦楞纸箱尺寸，适用于特别大和重的商品的包装和运输。

它通常用于大型机械设备、钢材和其他特别大型和重型物品的包装。

以上是一些常见的标准瓦楞纸箱尺寸的参考内容。

除了这些常见尺寸外，还有许多其他尺寸和形状的瓦楞纸箱可根据具体的需要进行定制。

此外，瓦楞纸箱还可以根据不同厚度的纸板制作，以满足不同商品的包装需求。

在选择瓦楞纸箱尺寸时，需要考虑商品的大小、重量、形状以及运输和存储的需求，以确保瓦楞纸箱的包装和运输效果最佳。

瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

中华人民共和国国家瓦楞纸箱标准本标准适于运输包装用单瓦楞纸板箱和双瓦楞纸板箱（以下简称瓦楞纸箱）1.分类瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。

表1表1点击此处查看全部新闻图片注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。

其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。

2.基本箱型和代号见附录A。

2.1本标准规定的箱型代号由四位数字组成。

附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。

2.1.1开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。

运输时可以折叠平放，使用时把箱盖封合。

2.1.2套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。

2.1.3折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。

2.2也可根据要求按订货合同所规定的其他型式制造。

3.纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。

在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。

4尺寸规格4.1用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。

a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸。

表2表2点击此处查看全部新闻图片4.2根据内装物的重量和尺寸，优先选用GB4892-85《硬质直方体运输包装尺寸系列》规定的以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×1 50；200×133。

瓦楞纸箱的设计要求摘要：一、瓦楞纸箱简介1.瓦楞纸箱的定义2.瓦楞纸箱的分类二、瓦楞纸箱的设计要求1.结构设计a.尺寸规格b.形状选择c.结构类型2.外观设计a.色彩搭配b.图案设计c.印刷工艺3.功能设计a.保护性能b.便捷性c.环保性能4.材料选择a.瓦楞纸板的类型b.纸张的质量c.粘合剂的选择三、瓦楞纸箱的应用领域1.工业产品包装2.食品包装3.医药包装4.物流包装四、瓦楞纸箱的发展趋势1.绿色环保2.智能化3.高性能正文：瓦楞纸箱是一种由瓦楞纸板制成的容器，广泛应用于各种产品的包装和运输。

为了保证瓦楞纸箱的质量和性能，设计阶段应满足以下要求：一、瓦楞纸箱简介瓦楞纸箱是由纸板经过瓦楞处理后，通过粘合剂粘合而成的容器。

根据尺寸、形状和结构的不同，瓦楞纸箱可以分为多种类型。

二、瓦楞纸箱的设计要求1.结构设计瓦楞纸箱的结构设计是影响其质量和性能的关键因素。

首先，尺寸规格应根据实际需求进行合理设定；其次，形状选择要考虑包装物品的特点，使之更便于搬运和存储；最后，结构类型要根据包装物品的性质来决定，如防震、防潮等功能性设计。

2.外观设计瓦楞纸箱的外观设计包括色彩搭配、图案设计和印刷工艺。

合理的色彩搭配能够提高产品的吸引力，图案设计要符合产品形象，印刷工艺则需根据设计需求选择合适的工艺。

3.功能设计瓦楞纸箱的功能设计主要体现在保护性能、便捷性和环保性能方面。

保护性能要保证包装物品的安全，便捷性要便于消费者开启和重新封闭，环保性能则要考虑纸箱的循环利用和降解。

4.材料选择瓦楞纸箱的材料主要包括瓦楞纸板、纸张和粘合剂。

瓦楞纸板的类型要根据实际需求选择，纸张质量直接影响纸箱的强度，粘合剂的选择则要考虑其环保性和粘合效果。

三、瓦楞纸箱的应用领域瓦楞纸箱广泛应用于工业产品包装、食品包装、医药包装和物流包装等多个领域。

四、瓦楞纸箱的发展趋势随着社会对环保意识的提高，瓦楞纸箱的发展趋势将更加注重绿色环保、智能化和高性能。

瓦楞纸箱尺寸的计算及提手孔位置对抗压强度的影响瓦楞纸箱在现阶段主要就是在各种产品的外包装中应用，在实践中其可以有效的缓解各种风险因素的影响，降低损失问题，对此人们对其研究相对较多。

在应用中，对于一些大包装的产品进行包装的过程中，为了便于运输都会设置搬运提手，其具体的手孔位置對于其整体的结构以及其抗压强度等有着直接的影响。

标签：瓦楞纸箱；提手孔位置；抗压强度在进行包装搬运过程中，如果不对其进行手孔预留，就会导致性格工作人员通过抱或者背等方式对其进行搬运，此种模式不符合安全性以及可科学性要求，对此在实践要通过手孔的方式，提升其整体的便捷性。

但是通过对此相关实践状况以及文献的分析，了解到不同手孔位置的执行抗压强度均有所不同，对此本文主要对其进行了探究分析。

下面介绍瓦楞纸箱尺寸的具体计算方法。

由单件产品的外部（某个方向）最大尺寸乘以此方向上的排列数，再加上衬垫材料的厚度、产品间隙公差等，就可以得到箱内（某个方向）最大尺寸Xi。

Xi= xmax n + d （n-1）+ T + kixmax为内装物单件最大外尺寸；n为产品排列数量；d为内装产品间公差（或间隙）数（小型箱取±1mm/件间，中型箱取±2mm/件间，软性物品取±3mm/件间，硬质物品取+2mm/件间）；T为产品间隔档或衬垫材料厚度之和；ki为内尺寸修正系数（L方向取5，B方向取5，H方向：小箱取2，中箱取4，大箱取6）。

纸箱制造尺寸X，是制造时模切压线要用到的尺寸，即箱坯展开图上所标注的尺寸。

它是由内尺寸加上瓦楞纸板的厚度，再加上一定的修正数形成。

长宽方向制造尺寸的修正数各有两个值，这是因为箱坯围折成型时叠合（钉或粘）部分箱壁厚度有所增加，但是又必须保证成型后箱内空间的几何方正度。

X = Xi + kmKm 为制造尺寸修正数，与瓦楞纸板厚度有关，即纸板厚度加一公差数，见表1。

纸箱成型后形成其外部最大尺寸，叫纸箱外部尺寸X0 ，也是运输纸箱外面标示尺寸。
