瓦楞纸箱知识讲解1.2

瓦楞纸箱知识讲解1.2
面纸（外面） 里纸（内面）
瓦楞芯纸
双瓦楞纸板----面纸、中间垫纸和瓦楞芯纸共 五层， 五层纸板-----主要用来包装重量较大的易损 产品。双瓦楞纸板通常是由A型和B型组合而 成。 一般将A瓦放置在纸箱内侧，用来缓冲，B瓦 楞放置在外侧，使箱面印刷更美观。 三瓦楞纸板----面纸、中间垫纸和瓦楞芯纸共 计七层， 七层纸板------主要用来包装超重型产品。
瓦楞的基本形状有U形和V形，U形的楞 峰接近圆形，V形的楞峰接近尖形，如下 图所示。
V形
U形
U形瓦楞的特点是： 柔软、富有弹性。只要变形不超出弹性 范围，在松开后，U形瓦楞能迅速恢复原 来的形状； 由于瓦楞辊的磨损较慢，瓦楞纸板的厚 度相同。 U形瓦楞比较圆滑，不会出现在楞峰处切 断瓦楞芯纸的现象，因此可相对提高瓦 楞原纸和粘合剂的用量较大，但不够经 济.
易加工
由于纸张的平整性，决定了其可以方便地进行印刷。
便于储存和运输
由于纸箱能够折叠，在储存与运输时占用的空间很小很方便储存 与运输，而这是木材包装、金属包装所不具备的。
结构合理
瓦楞的楞型（U、V、UV）结构大大地提供了纸箱的抗压、耐破能力。
纸箱包装的不足
强度有局限性 如不用木材或其他坚固物体加固，纸箱（蜂 窝纸板除外）内装物品重量最好不超过55kg. 防潮性差 瓦楞纸箱吸水后，其强度会急剧下降，甚至破 烂，这是在设计及使用时应注意的问题。在面 纸（里纸）表面加入防潮剂（可在印刷前瓦楞 成型时加，也可在印刷后），可适当提高其防 潮性。
瓦楞纸箱材质性能测试
瓦楞纸板和瓦楞纸箱的主要五项性能指标测试： 边压强度、耐破强度、戳穿强度、抗压强度和 抗折强度。
性能测试必须对所以试样进行前处理。就是将试 样放在温度23℃±2℃,湿度50％±5％的恒温恒 湿的环境里处理24小时后作试验。

瓦楞纸箱基础知识点讲解

瓦楞纸箱基础知识点讲解

6、瓦楞纸板的表示方法
（1）、原纸等级 / 定量 / 纸板层数 / 楞型表示法 表示公式 ：外面纸等级 － 外面纸定量 ·瓦楞芯纸等级 － 瓦楞 芯纸定量 ·内面纸等级 － 内面纸定量 ·瓦楞楞型 例如：
250gA－110gAE－90gC夹－110gAB－140B 表示外面纸
为定量250g/m2的A等箱纸板，E愣瓦楞纸为 A等110g/m2的高强瓦楞 纸,B愣瓦楞纸为 A等110g/m2的高强瓦楞纸，夹芯纸为定量90g/m2的C 等瓦楞纸，里纸为定量140g/m2的A等箱纸板的BE愣纸板。 如图：
U形楞顶为圆弧形。这种楞形伸长 性好，且富有弹性。在弹性限度 内，当压力消除后仍能恢复原状。 但因圆弧的着力点不稳定，故耐 压强度不高。
V 形楞的特点是整个楞由直线组合 而成，所以比较坚固，抗压强度较 大。但如果外加压力超过其承受的 压力限度，其楞形即迅速被破坏， 完全丧失恢复能力。
V形楞：
图
瓦楞形状（b）V形楞
实践证明：完全可以在不增加瓦楞层数的情况下，对瓦楞纸 箱的原辅材料、瓦楞楞型、瓦楞层和结构形式及纸箱结构造型、 接合方式等进行改进，同样能获得高强度的更好的效果。同时， 这样不仅能大大节省原材料，降低能源消耗，也达到了进一步挖 掘和发挥瓦楞纸板的优越性。
6% 8% 10%
6%
5% 25%
17%
23%
在多层瓦楞纸板（双瓦楞以上纸板）中，配合使用各种类型的瓦 楞，可以充分利用它们的优点。例如E型瓦楞与其他瓦楞的组合：A-E, B-E, C-E, E-A-B, E-C-B,可以得到高强度的瓦楞纸板。 各种瓦楞配合有如下特点：
外层为 B型瓦楞纸板，有良好的双向刚度，能减小外力的冲击， 减小表面翘曲，在周围介质相对湿度提高时，纸板强度损失最小。 内层为 B型瓦楞纸板，具有足够的刚性和抵抗平面压力的能力，

瓦楞纸箱知识

瓦楞纸箱知识
x=（m1-m2）/m1×100％ 式中:x=含水率, m1-干燥前试样质量g； m2-干燥后试样质量g。 测湿仪测试的数据和恒温后称重的数据相比较，两数据一
致辞时，说明测湿仪所测数据精度准确。为了确保无误， 这样的对比较试验可连续作2-3次。
厚度的检验
测量瓦楞纸板两侧平面之间的距离所得的值为瓦 楞纸板的厚度。
三层和五层瓦楞纸板在制作瓦楞纸箱中是 常用的。目前，许多 三层或五层瓦楞纸板 制作的瓦楞纸箱或瓦楞纸盒已堂而皇之的 直接上了销售柜台，成了销售包装。
七层或十一层瓦楞纸板主要为机电、烤箱、 家俱、摩托车、大型家电等制作包装箱。
近年来，根据环保的需要和国家相关政策 的要求，这类瓦楞纸板制作的商品包装， 有逐渐取代木箱包装的趋势。
含水率的检验
含水率的检验目前大多使用针插式或矽胶 接触式木材测湿仪。检验时将测湿仪的测 试探头直接接触瓦楞纸箱的表面或插入瓦 楞纸板，通过连续对样品的测量，最后求 得算术平均值，即为检验结果。
为了确保测湿仪检验的结果准确可靠，可 使用烘箱测定法和测湿仪测试的结果相比 较。
比較測試法
比较办法是把选定的试样，撕成小薄片，用精度为0.001 克的天平称重50克并记录m1，同时立即松散地放入已知 质量的铝合中置于103±2℃的恒温箱中烘三小时,然后称 取第一次重量,再恒温一小时,称取第二次重量,当两次重量 差不大于0.1克时，可谓达到恒重，并记录m2。按下列公 式计算出试样的含水率。
瓦楞纸板和瓦楞纸箱的质量检验
共分三大类 :
1.外观检验。 2.瓦楞纸板和瓦楞纸箱的性能测试。 3.瓦楞纸箱的型式试验 。
瓦楞纸箱的外观检验
按SN/T0262-93《出口商品运输包装瓦楞纸 箱的质量检验》。
一、分类

瓦楞纸箱包装设计标准教育课件

瓦楞纸箱包装设计标准教育课件
●能适应各种类型的纸箱的装潢印刷，能很好的解决商
品保护和促销问题
●废箱易于回收再利用，符合环保要求
●可通过于各种覆盖物或防潮材料结合，从而大大扩大
其使用范围
2024/2/15
5
< 1.4 地位:
由于瓦楞纸包装容器具有上述诸多优越功能和经济意
义,使之成为包装诸家族中的佼佼者.特别是在运输包装
冬天的池 塘也很 美。池 塘结冰 了，雪 又给池 塘盖上 了一层 白棉被 ，一脚 踩上去 ，会发 出“咔 哧咔哧 ”的声 音，又 会觉得 脚被又 松又软 的积雪 埋住了 。冬天 的池塘 粉妆玉 砌，有 着别样 的美。 冬天的池 塘也很 美。池 塘结冰 了，雪 又给池 塘盖上 了一层 白棉被 ，一脚 踩上去 ，会发 出“咔 哧咔哧 ”的声 音，又 会觉得 脚被又 松又软 的积雪 埋住了 。冬天 的池塘 粉妆玉 砌，有 着别样 的美。
冬天的池 塘也很 美。池 塘结冰 了，雪 又给池 塘盖上 了一层 白棉被 ，一脚 踩上去 ，会发 出“咔 哧咔哧 ”的声 音，又 会觉得 脚被又 松又软 的积雪 埋住了 。冬天 的池塘 粉妆玉 砌，有 着别样 的美。
表面 印刷 效果
瓦楞原 包装占用 内容物 纸消耗 空间 安全系
数
A
4
1
1
1
4
4
4
1
C
冬天的池 塘也很 美。池 塘结冰 了，雪 又给池 塘盖上 了一层 白棉被 ，一脚 踩上去 ，会发 出“咔 哧咔哧 ”的声 音，又 会觉得 脚被又 松又软 的积雪 埋住了 。冬天 的池塘 粉妆玉 砌，有 着别样 的美。
● V型：又名三角形。瓦楞的峰和谷半径较小，峰谷间成直 线连接，楞峰接触面小，由于两条斜线的合力作用，抗压强 度较大，但超过了承受力限度，其瓦楞会迅速被破坏，压力 消除后不能恢复原状，缓冲性能差，弹性小。

瓦楞纸箱基本知识

瓦楞纸箱基本知识

⽡楞纸箱基本知识⽡通纸箱类基本知识资料１．概述⽡楞纸箱是⼀种⽐较理想的包装容器。

他具有轻便、牢固、减振及适合机械化⽣产的特点。

多年来⼀直使⽤于运输包装和销售包装。

⽡楞纸箱以其精美的外观和在优良质量赢得了市场。

它除了保护商品、便于仓储、运输这外，还起到美化商品，宣传商品的作⽤。

尤其当今世界各个国家都⾮常重视环境保护的情况下，⽡楞纸箱具有回收再利⽤的优点，它利于环保，利于装卸运输，利于节约⽊材等。

2.材料⑴⽡楞原纸和箱板纸: 制作⽡楞纸板所⽤原纸有⾯纸和芯纸两种: ①制作⽡楞纸板中波纹的纸称作“芯纸”；②⽤于两⾯时的纸称作“⾯纸”或“⾥纸”。

在⽣产⽡楞纸箱时⼀般采⽤低克重的纸做芯纸，⾼克重的纸做⾯纸或⾥纸⑵⽡楞的形状：通常使⽤的⽡楞有U型和V型两种。

U型⽡-------楞顶是圆的，它的结构富有弹性，压时⼿感柔软，在弹性变形围具有很强的弹性恢复⼒。

U型⽡楞的使⽤寿命⽐V 型楞长，U型楞有利于提⾼机械粘合速度，粘合后⽡楞纸变化⼩，缺点是粘合剂⽤量⼤。

V 型⽡楞⼀整个楞由直线组合⽽成。

所⽣产的⽡楞纸板坚硬，其平⾯压⼒强度⽐U型⽡楞纸板⾼，粘合剂⽤量较U型楞少；缺点是⽣产的⽡楞纸板⼀旦受⼒超过弹性极限就完全丧失恢复⼒，⽡楞辊制造⼯艺复杂，经常发⽣楞顶断裂，⽡楞辊磨损较U型楞快根据U、V型⽡楞的优点，⼀种介于他们之间的“UV”型⽡楞应运⽽⽣，这种形状的⽡楞弥补了U型楞和V型楞的缺点。

⼆.纸类(纸的认识).yinghuibz.K: 指基重为200-250gsm⽜咭（gsm为g/m2的缩写）A: 指基重为140-199gsm⽜咭；B: 指基重为105-139gsm⽜咭；C: 指基重为110-180gsm的挂⾯；W：指⽩⽜咭或普通⽩咭；⽩⽜咭基重为135-185gsm；普通⽩咭基重为150-180gsm,3或9：指芯纸基重为85g-180g(加强芯，普通芯，特别芯）。

加强正⽜：习称美⽜，到少含有70﹪之⽊浆加⼯⽽成之原纸；正⽜：其机械强度僅次於美⽜的⽜咭原纸：使⽤⽊，草，废纸，或其它可加⼯成纸的物品，原纸主要⽤於加⼯⽡楞纸板，⽡楞纸箱，卡纸等．加强芯纸：习称加强芯，⾄少含有70﹪之⽊浆加⼯⽽成之原纸；原纸定级：主要是根据耐破度，环压强度对原纸进⾏分级⽽订．环保纸：使⽤100﹪的回收物品加⼯⽽成的原纸.三.坑型的认识A坑: 每30公分长之⽡楞糟数为36±3.这⽤作褥垫及体积易碎及幼细之物品.能提供出⾊的挺度及抗碎⼒.单位长度⽡楞数量最少,⽡楞最⾼,⽤于轻质产品包装时缓冲⼒得⼤, 所以应⽤最普遍.B坑: 每30公分长之⽡楞糟数为51±3,由於芯纸与裱⾯纸有较多接触点及⽀持点,表⾯较挺硕和扁平，这⽤於⾼质素之印及轧纸．单位长度⽡楞数量最多，⽡楞最低，其性能同Ａ型楞相反，⽤Ｂ型楞纸板制作的⽡楞纸箱能承受较⼤平⾯压⼒，适合作罐头和瓶类的包装。

瓦楞纸箱基础知识点

瓦楞纸箱基础知识点
瓦楞纸箱基础知识点
xx年xx月xx日
contents
目录
• 瓦楞纸箱概述 • 瓦楞纸箱的材料 • 瓦楞纸箱的生产工艺 • 瓦楞纸箱的质量控制 • 瓦楞纸箱的发展趋势和挑战 • 瓦楞纸箱的环保与回收利用
01
瓦楞纸箱概述
瓦楞纸箱的定义
瓦楞纸箱是一种使用瓦楞纸板为材料制成的包装容器，广泛 应用于包装行业。
在电子产品领域，瓦 楞纸箱主要用来保护 和运输各种电子设备 ，如电视、电脑、手 机等。
在家用电器领域，瓦 楞纸箱主要用来保护 和运输各种家用电器 ，如冰箱、洗衣机、 空调等。
在食品饮料领域，瓦 楞纸箱主要用来保护 和运输各种食品和饮 料，如饼干、饮料、 调味品等。
在医药保健品领域， 瓦楞纸箱主要用来保 护和运输各种药品和 保健品，如感冒药、 退烧药、维生素等。
通过高温烘干使瓦楞纸板充分干燥，达到所 需强度和硬度。
瓦楞纸箱的印刷工艺
印刷前处理
对瓦楞纸板进行表面处理，如打磨 、上光等，以提高印刷质量和附着 力。
印刷图案设计
根据客户需求，进行图案、文字和 标识的设计与排版。
印刷操作
将设计好的图案通过印刷机印在瓦 楞纸板上，一般采用凹版印刷或柔 性版印刷。
后处理
印刷完成后，对纸箱进行后处理， 如上光、覆膜等，以保护印刷图案 和增加耐磨性。
瓦楞纸箱的成型工艺
材料准备
准备好所需的瓦楞纸板和其他材料，如胶 水、钉加强度和稳定性。
粘合
将瓦楞纸板按照所需形状粘合在一起，形 成纸箱的各个面。
成型检查
对成型后的瓦楞纸箱进行检查，确保符合 质量要求。
05
瓦楞纸箱的发展趋势和挑战
发展趋势
环保和可持续发展
随着环保意识的提高，瓦楞纸箱行业越来越注重可持续发展，减 少对环境的影响。

纸箱的设计

纸箱的设计

瓦楞纸箱的设计方法第一节，瓦楞纸板的知识一、瓦楞纸板的结构① 外面纸等级，外面纸定量·瓦楞芯纸等级-瓦楞芯纸定量·内面纸等级-内面纸定量、瓦楞楞型F。

B-300·C-125·B-300AF② 外面纸定量/内面纸定量-瓦楞芯纸定量/瓦楞层数、瓦楞楞型。

293/240-151/1C③ 纸板代号-纸板类别号，同类纸板序号S-1.1,D-2.1二、瓦楞纸板的厚度瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。

瓦楞纸板厚度计算公式如下：t=t1+t2+tm+fh-dt——瓦楞纸板厚度（mm）；t1——外面纸厚度（mm）；t2——内面纸厚度（mm）；tm——瓦楞芯纸厚度（mm）；fh——瓦楞辊高度（mm）；d——瓦楞纸板制造过程中的厚度损失（mm）。

影响值的主要因素有：a.双面粘贴时出现的楞高损失；b.瓦楞不正。

瓦楞纸板厚度表楞型纸板厚度楞型纸板厚度楞型纸板厚度A 5．3 AA 10．4 AB 8．1B 3．3 BB 8．1 AC 9．4C 4．3 CC 6．4 BC 7．1E 2．3三、楞纸箱箱坯构造瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。

箱坯结构主要包括纵压（痕）线，横压（痕）线，开槽和接头。

1、压痕①压痕的种类a.一点式b.三点式c.五点式②纵压线与横压线按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：a.纵压线：与瓦楞楞向平行的压痕线。

b.横压线：与瓦楞楞向垂直的压痕线。

③压痕的作用压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。

2、开槽是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。

开槽中心线要尽量与压痕中心线对齐，前后左右的偏差要越小越好。

3、接头接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。

①胶带粘合。

②粘合剂粘合。

③金属钉接合第二节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，在国际上通用由欧洲瓦楞纸箱制造商联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制定的国际纸箱箱型标准。

瓦楞纸箱基本常识及设计要求65页PPT

瓦楞纸箱基本常识及设计要求65页PPT
瓦楞纸箱基本常识及设计要求
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头

瓦楞纸箱基本知识

瓦楞纸箱基本知识

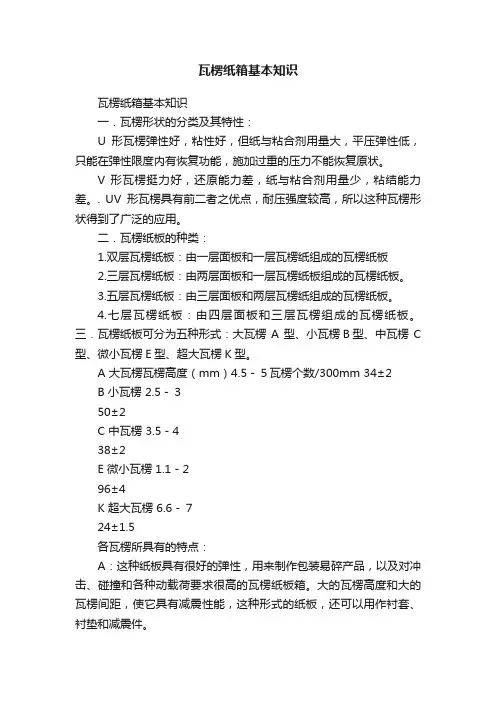

瓦楞纸箱基本知识瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。

V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。

. UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。

二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。

3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。

4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。

三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C 型、微小瓦楞E型、超大瓦楞K型。

A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３50±2C 中瓦楞 3.5－438±2E 微小瓦楞 1.1－296±4K 超大瓦楞 6.6－７24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。

大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。

此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。

C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A 型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。

E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。

包装纸箱的内定检验标准：一．感官指标：1．刷麦须符合公司设计策划要求。

瓦楞纸箱设计要求

瓦楞纸箱设计要求

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

第三章瓦楞纸箱设计

第三章瓦楞纸箱设计
解： (1)计算瓦楞纸板的综合环压强度Px 由箱纸板技术指标知，箱板纸的环压指数r＝9.2N·m／g。 由瓦楞原纸性质知，瓦楞原纸的环压指数rm＝7.7N·m／g。 运输包装用单瓦楞纸板为A型瓦楞，其展开系数为C＝1.53。 因此，瓦楞纸板的综合环压强度为：
Px ＝∑rQ十∑ ＣrmQm ＝9．2×300十9．2×300十1．53×7．7×180 ＝7640(N／m)
2．固定与缓冲是相互联系的 缓冲材料有固定的作用，固定材料也有缓冲的作用。
3．纸箱附件具有固定和缓冲的作用 纸箱型号为:09型.
四、内装物的外轮廓尺寸

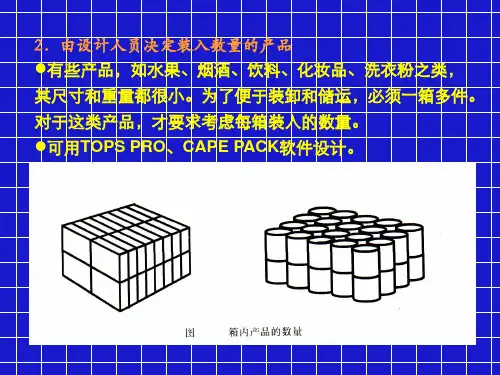

内装物的重量与外廓尺寸是选择瓦楞纸板和计算瓦楞纸箱尺 寸的依据，所以确定内装物重量与尺寸是设计瓦楞纸箱的第 一步。
内装物的外廓尺寸除产品, 还包括缓冲和固定材料的 尺寸 (如图)。
[例] 牙膏小包装每盒1支，中包装每盒12支。中包装外长L＝190mm，外
宽b＝140mm，外高h＝120mm。大包装为运输包装，采用单瓦楞纸箱， 每箱装入24个中包装，排列方法如图，试计算这种瓦楞纸箱的尺寸。
解：
(1)内装物的外廓尺寸 用Δ表示中包装之间的间隙，用 n表示三个方向上中包装的个数， 并取Δ＝1mm。于是，内装物 的外廓尺寸为 : L0 ＝4×140 + 3×1 ＝563mm B0 ＝2 ×190 + 1×1 ＝381mm H0 ＝3×120 + 2×1 ＝362mm
续解：
(2)计算瓦楞纸箱的抗压强度 Pc 纸箱周长为: Z＝2(L+B)＝2×(70+46)＝232(cm) 查表得: A型瓦楞的楞常数Xz ＝8.36，箱常数J ＝0.59 。
因此，瓦楞纸箱的抗压强度为：
2
Pc
1.86Px

瓦楞纸箱尺寸和强度设计

瓦楞纸箱尺寸和强度设计

瓦楞纸箱一、瓦楞纸箱的尺寸设计瓦楞纸箱由三个尺寸组成：内尺寸，制造尺寸，外尺寸。

制造尺寸是确定箱坯上切断、开槽、压线位置的尺寸。

1、瓦楞纸箱的内尺寸以内壁为基准，箱内三个方向上的有向尺寸称为纸箱的内尺寸。

（1） 内尺寸确定的因素：①内装物最大外尺寸；②内装物排列方式；③内装物公差系数；④内装物隔衬与缓冲件的相关尺寸。

（2） 内尺寸计算公式除错列排列的圆柱形内装物以外，其他内装物的瓦楞纸箱内尺寸计算公式如 下：k T n d n x X x x i '++-+=)1(max式中：i X ――纸箱内尺寸，mmmax x ――内装物最大尺寸，mmx n ――内装物排列数目d ――内装物公差系数，mmT ――衬格或缓冲件总厚度，mmk '――内尺寸修正系数，mm上式中如果x n ＝1，T ＝0，则：i X ＝max x +k '这是单件内装物的瓦楞纸箱内尺寸计算公式。

内装物公差系数d 如下取值：中包装盒：±（1～2）mm/件；针棉织品： ±3mm ；硬质刚性品：+（1～2）mm/件。

确定纸箱内尺寸的原则是，既要保证产品能顺利地装入箱内，又不使产品在 箱内有明显的移动空间。

因此通常情况下纸箱内尺寸都应稍大于内装物外轮廓尺寸。

内尺寸修正系数k '取值件表：'2、瓦楞纸箱的制造尺寸制箱时的下料尺寸称为纸箱的制作尺寸。

制造尺寸以展开的箱坯上的压痕线 为度量的基准。

分切机上的压痕棍在压线位置上压出的是一条沟，压线是这条沟槽的中心线。

（1）、纸箱长、宽、高的制造尺寸。

用k 表示内尺寸的修正系数，可将纸箱长、宽、高的制造尺寸表示为：k X X i +=由于箱坯加工难免有些误差，而且压线后纸板有些收缩，因此实际的修正系数稍大于纸板的厚度，如表所示为常用的开槽箱型0201型瓦楞纸箱的修正系数取值(表中2L 为接头所在边，2B 为与接头接合边，考虑到纸板折叠时产生的厚度，它们均取较小值)：（2）、纸箱接头的制造尺寸。

纸箱通用标准

纸箱通用标准

第三章 纸箱物性测试国标
2、纸箱物性测试项目对应国标介绍
常规测试项目对应国标： 1）纸板厚度：GB/T 6547-1998瓦楞纸板厚度的测定法； 2）边压强度：GB/T 6546-1998瓦楞纸板边压强度的测定法； 3）耐破强度：GB/T 6545-1998瓦楞纸板耐破强度的测定法； 4）含水率： GB/T 462-2008 纸，纸板和纸浆分析试样水分的测定 5）空箱抗压强度： GB/T 4857.4-2008采用压力试验机进行的抗压和 堆码试验方法 以上测试项目在实验前均需按GB10739-2002《纸、纸板和纸浆处理和 试验的标准大气条件》对样品进行预处理；
第一章 瓦楞纸箱基础知识
7、瓦楞纸箱的种类
第一章 瓦楞纸箱基础知识
8、瓦楞纸箱的种类
第一章 瓦楞纸箱基础知识
9、瓦楞纸箱的尺码设计
第一章 瓦楞纸箱基础知识
10、瓦楞纸箱的尺码设计---纸箱的结构
第一章 瓦楞纸箱基础知识
11、瓦楞纸箱的允许误差
第一章 瓦楞纸箱基础知识
12、瓦楞纸箱的实践检验技术与方法
因而抗压强度也会下降。比较而言，平压平模切对抗压强度影响较小，圆压圆及圆压 平模切对抗压影响则大一些。譬如与印刷机连动的弧形啤切，可导致纸箱抗压强度减 少25％以上。为能很好地封上纸箱的封盖，在模切工序中，如进行高低压线加工会使 纸箱的抗压强度降低10％～20％。预防降低的方法通常是在高低线下再加一条杠线或 者是高线采用比较粗的杠线。
THE END THANK YOU！
第二章 纸箱国标
1、瓦楞纸箱的国标摘要
GB/T 6543-2008 运输包装用单瓦楞纸箱和双瓦楞纸箱，替代了1986、 1985两个版本，于2008年4月1日发布，于10月1日正式实施。其主要 内容分为以下入部分： 1）范围； 2）规范性引用文件； 3）分类； 4）基本箱型与代号； 5）要求；

瓦楞纸箱常识及设计规范

瓦楞纸箱常识及设计规范
34±2
以2代之
B坑
小瓦楞
2.5～3
50±2
以3代之
C坑
中瓦楞
3.5～4
28±2
以4代之
E坑
微小瓦楞
1.1～2
90±4
以9代之
F坑
0.6～0.9
136±20
参考资料:GB/T6544-1999包装材料 瓦楞纸 U形瓦楞: U形楞顶部是圆形的,弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。 V 形瓦楞: 近似于三角形挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。 UV形瓦楞: 具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。
＜160g/㎡
KPa·m2/g
3.3
3
2.2
≥300g/㎡
2.8
2.55
1.9
横向
＜160g/㎡
N·m/g
8.6
7
5.5
环压指数≥
(160～<200)g/㎡
9
7.5
5.7
≥300g/㎡
11.2
9
7
横向耐折度过 ≥
次
60
35
12
交货水分
%
8.0±2.0
9.0±2.0
GB/T13024—2003 表1节录
材 質
