【CN209687939U】一种组合分离式胀套【专利】

(10)授权公告号(45)授权公告日 (21)申请号 201520655697.6(22)申请日 2015.08.27B23B 31/40(2006.01)(73)专利权人纽威数控装备（苏州）有限公司地址215000 江苏省苏州市苏州高新技术产业开发区通安浔阳江路69号(72)发明人赵勇民 晋磊 方向明(74)专利代理机构广州市越秀区哲力专利商标事务所(普通合伙) 44288代理人石伍军(54)实用新型名称弹性胀套夹具结构(57)摘要弹性胀套夹具结构，包括连接盘、胀芯、胀套、拉杆和弹性箍件。

胀套设于连接盘的一侧，胀套包括多个分体的子套体，该多个子套体绕该胀套的中心轴圆周阵列并且该多个子套体围成一撑孔，该多个子套体远离连接盘的一端形成安装部，该弹性箍件用于箍紧该多个子套体；胀芯设于连接盘与胀套之间，胀芯的一侧固定连接盘上、另一侧设有撑设部；拉杆穿设于连接盘和胀芯中，该拉杆通过连接件与胀套固定连接。

本实用新型结构简单、制作成本低、胀紧行程大，由于胀套由多个子套体围成，因此在无工件时空胀不会因胀紧行程大而胀裂，而且不会因为胀紧和松开次数增加而使胀套与工件之间的间隙减小。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图3页CN 204867496 U 2015.12.16C N 204867496U1.弹性胀套夹具结构，其特征在于，包括：连接盘；设于连接盘一侧的胀套，包括多个分体的子套体，该多个子套体绕该胀套的中心轴圆周阵列并且该多个子套体围成一撑孔，该多个子套体远离连接盘的一端形成用于套装工件的安装部；弹性箍件，用于箍紧该多个子套体；设于连接盘与胀套之间的胀芯，胀芯的一侧固定在连接盘上、另一侧设有撑设部，该撑设部用于插设于该撑孔中并在该胀套往靠近胀芯的方向运动时逐渐将该安装部向外撑开；拉杆，穿设于连接盘和胀芯中并可沿胀芯的长度方向活动，该拉杆通过连接件与胀套固定连接。

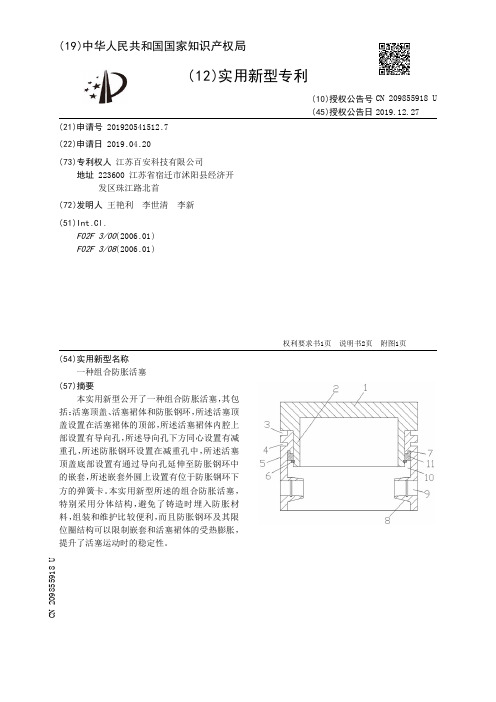

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541512.7(22)申请日 2019.04.20(73)专利权人 江苏百安科技有限公司地址 223600 江苏省宿迁市沭阳县经济开发区珠江路北首(72)发明人 王艳利　李世清　李新　(51)Int.Cl.F02F 3/00(2006.01)F02F 3/08(2006.01)(54)实用新型名称一种组合防胀活塞(57)摘要本实用新型公开了一种组合防胀活塞，其包括：活塞顶盖、活塞裙体和防胀钢环，所述活塞顶盖设置在活塞裙体的顶部，所述活塞裙体内腔上部设置有导向孔，所述导向孔下方同心设置有减重孔，所述防胀钢环设置在减重孔中，所述活塞顶盖底部设置有通过导向孔延伸至防胀钢环中的嵌套，所述嵌套外圆上设置有位于防胀钢环下方的弹簧卡。

本实用新型所述的组合防胀活塞，特别采用分体结构，避免了铸造时埋入防胀材料，组装和维护比较便利，而且防胀钢环及其限位圈结构可以限制嵌套和活塞裙体的受热膨胀，提升了活塞运动时的稳定性。

权利要求书1页 说明书2页 附图1页CN 209855918 U 2019.12.27C N 209855918U权　利　要　求　书1/1页CN 209855918 U1.一种组合防胀活塞，其特征在于，包括：活塞顶盖、活塞裙体和防胀钢环，所述活塞顶盖设置在活塞裙体的顶部，所述活塞裙体内腔上部设置有导向孔，所述导向孔下方同心设置有减重孔，所述防胀钢环设置在减重孔中，所述活塞顶盖底部设置有通过导向孔延伸至防胀钢环中的嵌套，所述嵌套外圆上设置有位于防胀钢环下方的弹簧卡，所述防胀钢环包括数个弧形段，数个弧形段环形阵列拼成防胀钢环。

2.根据权利要求1所述的组合防胀活塞，其特征在于，所述活塞裙体顶部边缘内凹设置有环形凹槽，所述环形凹槽与活塞顶盖底部形成气环槽。

3.根据权利要求2所述的组合防胀活塞，其特征在于，所述活塞裙体外圆上设置有位于气环槽下方的油环槽。

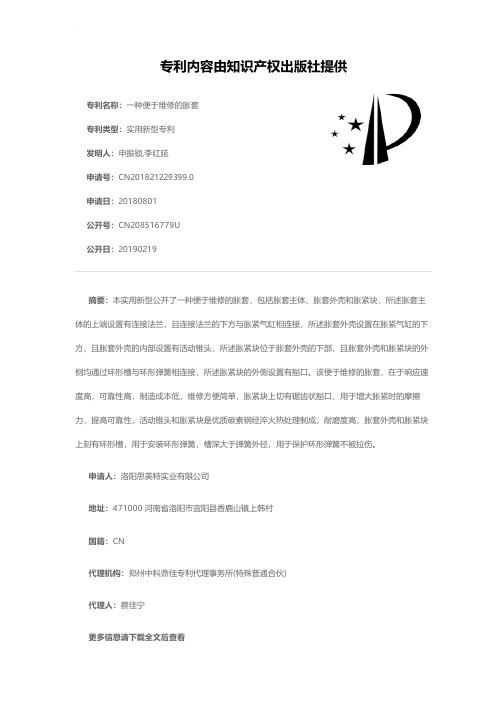

专利名称：一种便于维修的胀套专利类型：实用新型专利
发明人：申振锁,李红延
申请号：CN201821229399.0申请日：20180801
公开号：CN208516779U
公开日：
20190219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便于维修的胀套，包括胀套主体、胀套外壳和胀紧块，所述胀套主体的上端设置有连接法兰，且连接法兰的下方与胀紧气缸相连接，所述胀套外壳设置在胀紧气缸的下方，且胀套外壳的内部设置有活动锥头，所述胀紧块位于胀套外壳的下部，且胀套外壳和胀紧块的外侧均通过环形槽与环形弹簧相连接，所述胀紧块的外侧设置有豁口。

该便于维修的胀套，在于响应速度高，可靠性高，制造成本低，维修方便简单，胀紧块上切有锯齿状豁口，用于增大胀紧时的摩擦力，提高可靠性，活动锥头和胀紧块是优质碳素钢经淬火热处理制成，耐磨度高，胀套外壳和胀紧块上刻有环形槽，用于安装环形弹簧，槽深大于弹簧外径，用于保护环形弹簧不被拉伤。

申请人：洛阳思美特实业有限公司
地址：471000 河南省洛阳市宜阳县香鹿山镇上韩村
国籍：CN
代理机构：郑州中科鼎佳专利代理事务所(特殊普通合伙)
代理人：蔡佳宁
更多信息请下载全文后查看。

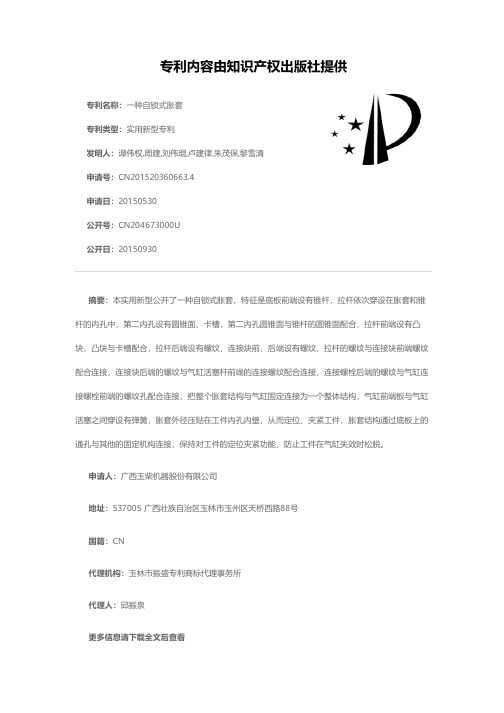

专利名称：一种自锁式胀套
专利类型：实用新型专利
发明人：谭伟权,周建,刘伟琨,卢建律,朱茂保,黎雪清申请号：CN201520360663.4
申请日：20150530
公开号：CN204673000U
公开日：
20150930
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自锁式胀套，特征是底板前端设有锥杆，拉杆依次穿设在胀套和锥杆的内孔中，第二内孔设有圆锥面、卡槽，第二内孔圆锥面与锥杆的圆锥面配合，拉杆前端设有凸块，凸块与卡槽配合，拉杆后端设有螺纹，连接块前、后端设有螺纹，拉杆的螺纹与连接块前端螺纹配合连接，连接块后端的螺纹与气缸活塞杆前端的连接螺纹配合连接，连接螺栓后端的螺纹与气缸连接螺栓前端的螺纹孔配合连接，把整个胀套结构与气缸固定连接为一个整体结构，气缸前端板与气缸活塞之间穿设有弹簧，胀套外径压贴在工件内孔内壁，从而定位、夹紧工件，胀套结构通过底板上的通孔与其他的固定机构连接，保持对工件的定位夹紧功能，防止工件在气缸失效时松脱。

申请人：广西玉柴机器股份有限公司
地址：537005 广西壮族自治区玉林市玉州区天桥西路88号
国籍：CN
代理机构：玉林市振盛专利商标代理事务所
代理人：邱振泉
更多信息请下载全文后查看。

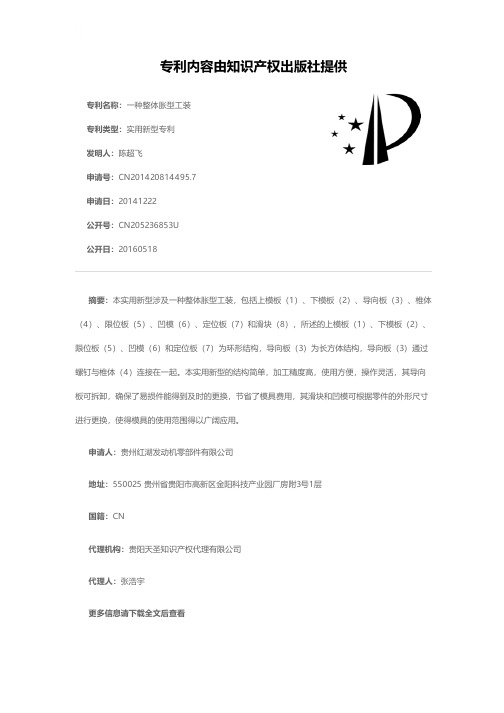

专利名称：一种整体胀型工装专利类型：实用新型专利
发明人：陈超飞
申请号：CN201420814495.7申请日：20141222
公开号：CN205236853U
公开日：
20160518
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种整体胀型工装，包括上模板（1）、下模板（2）、导向板（3）、椎体（4）、限位板（5）、凹模（6）、定位板（7）和滑块（8），所述的上模板（1）、下模板（2）、限位板（5）、凹模（6）和定位板（7）为环形结构，导向板（3）为长方体结构，导向板（3）通过螺钉与椎体（4）连接在一起。

本实用新型的结构简单，加工精度高，使用方便，操作灵活，其导向板可拆卸，确保了易损件能得到及时的更换，节省了模具费用，其滑块和凹模可根据零件的外形尺寸进行更换，使得模具的使用范围得以广阔应用。

申请人：贵州红湖发动机零部件有限公司
地址：550025 贵州省贵阳市高新区金阳科技产业园厂房附3号1层
国籍：CN
代理机构：贵阳天圣知识产权代理有限公司
代理人：张浩宇
更多信息请下载全文后查看。

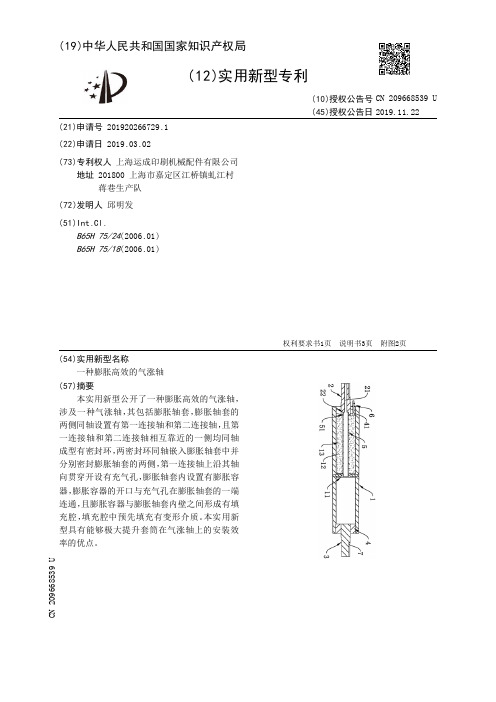

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920266729.1(22)申请日 2019.03.02(73)专利权人 上海运成印刷机械配件有限公司地址 201800 上海市嘉定区江桥镇虬江村蒋巷生产队(72)发明人 邱明发　(51)Int.Cl.B65H 75/24(2006.01)B65H 75/18(2006.01)(54)实用新型名称一种膨胀高效的气涨轴(57)摘要本实用新型公开了一种膨胀高效的气涨轴，涉及一种气涨轴，其包括膨胀轴套，膨胀轴套的两侧同轴设置有第一连接轴和第二连接轴，且第一连接轴和第二连接轴相互靠近的一侧均同轴成型有密封环，两密封环同轴嵌入膨胀轴套中并分别密封膨胀轴套的两侧，第一连接轴上沿其轴向贯穿开设有充气孔，膨胀轴套内设置有膨胀容器，膨胀容器的开口与充气孔在膨胀轴套的一端连通，且膨胀容器与膨胀轴套内壁之间形成有填充腔，填充腔中预先填充有变形介质。

本实用新型具有能够极大提升套筒在气涨轴上的安装效率的优点。

权利要求书1页 说明书3页 附图2页CN 209668539 U 2019.11.22C N 209668539U权　利　要　求　书1/1页CN 209668539 U1.一种膨胀高效的气涨轴，包括膨胀轴套（1），所述膨胀轴套（1）的两侧同轴设置有第一连接轴（2）和第二连接轴（3），且所述第一连接轴（2）和第二连接轴（3）相互靠近的一侧均同轴成型有密封环（4），两所述密封环（4）同轴嵌入膨胀轴套（1）中并分别密封膨胀轴套（1）的两侧，所述第一连接轴（2）上沿其轴向贯穿开设有充气孔（21），其特征在于，所述膨胀轴套（1）内设置有膨胀容器，所述膨胀容器的开口与充气孔（21）在膨胀轴套（1）的一端连通，且所述膨胀容器与膨胀轴套（1）内壁之间形成有填充腔（12），所述填充腔（12）中预先填充有变形介质（13）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920280808.8(22)申请日 2019.03.05(73)专利权人 美富精密制造（深圳）有限公司地址 518105 广东省深圳市宝安区松岗街道松裕路东方雾岗工业区1－4号厂房（4号一楼B区、二楼B区）(72)发明人 王裕富　(74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 唐致明(51)Int.Cl.B23B 31/40(2006.01)(54)实用新型名称一种胀缩夹具(57)摘要本实用新型公开了一种胀缩夹具，包含：底座、连接组件，以及胀缩组件，连接组件与底座紧固连接，胀缩组件与连接组件紧定连接；底座的中部设有圆形沉槽，沉槽的底部设有安装部，连接组件安装于沉槽内，安装部与连接组件连接。

通过设置底座、连接组件、胀缩组件，连接组件与底座紧固连接，胀缩组件与连接组件紧定连接，底座的中部设置圆形沉槽，沉槽的底部设置安装部，连接组件安装于沉槽内，安装部与连接组件连接，形成一种可对整体呈柱状结构需要对其外表面和一端的端部进行加工的中空零部件进行定位的夹具。

权利要求书1页 说明书3页 附图1页CN 209792646 U 2019.12.17C N 209792646U权　利　要　求　书1/1页CN 209792646 U1.一种胀缩夹具，其特征在于，包含：底座、连接组件，以及胀缩组件，所述连接组件与所述底座紧固连接，所述胀缩组件与所述连接组件紧定连接；所述底座的中部设有圆形沉槽，所述沉槽的底部设有安装部，所述连接组件安装于所述沉槽内，所述安装部与所述连接组件连接。

2.根据权利要求1所述的胀缩夹具，其特征在于，所述连接组件包括连接底盘和连接锁母，所述连接底盘整体呈圆饼状，所述连接底盘的中部设有矩形凹槽，所述矩形凹槽的中部设有通孔。

3.根据权利要求2所述的胀缩夹具，其特征在于，所述连接底盘上还设有呈中心对称的连接盘安装部，所述连接盘安装部与所述底座上的安装部相对应。
