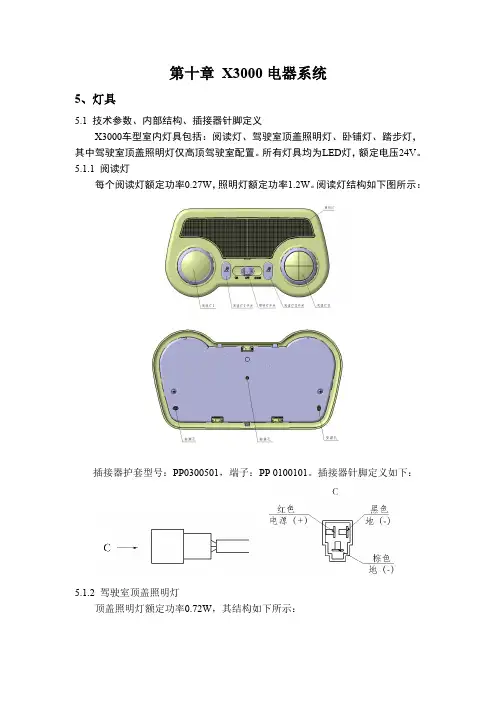

第十章X3000电器系统5、灯具5.1 技术参数、内部结构、插接器针脚定义X3000车型室内灯具包括：阅读灯、驾驶室顶盖照明灯、卧铺灯、踏步灯，其中驾驶室顶盖照明灯仅高顶驾驶室配置。
所有灯具均为LED灯，额定电压24V。
5.1.1 阅读灯每个阅读灯额定功率0.27W，照明灯额定功率1.2W。
阅读灯结构如下图所示：插接器护套型号：PP0300501，端子：PP 0100101。
插接器针脚定义如下：5.1.2 驾驶室顶盖照明灯顶盖照明灯额定功率0.72W，其结构如下所示：插接器护套型号：PP0300301，端子：PP 0100101。
插接器针脚定义如下：5.1.3卧铺灯卧铺灯额定功率0.27W，其结构如下图所示：插接器护套型号：PP0300301，端子：PP 0100101。
插接器针脚定义如下：5.1.4 踏步灯踏步灯额定功率0.8W，其结构如下图所示：插接器护套型号：PP0450201，端子：PP 0125201。
插接器针脚定义如下：5.2 常见故障及排除方法5.2.1 灯具无法点亮检查灯具供电电源是否正常，若电源正常则灯具内部故障，更换灯具；若无电源输入，请仔细检查电路，排除故障。
5.2.2 前照灯技术参数X3000牵引车前照灯为组合整体式前照灯，主要功能有近光灯、远光灯、位置灯、转向灯、前雾灯和辅助远光灯，所有灯泡均为24V，各功能的划分如下图：牵引车前照灯后部结构如下图：X3000工程车前照灯各功能的划分如下图：工程车前照灯后部结构如下图5.3 牵引车前照灯插接器针脚定义：前照灯针脚定义电动调节针脚定义工程车前照灯针脚定义:前照灯针脚定义:电动调节针脚定义5.4 常见故障维修各功能灯不亮首先检查灯泡是否损坏，具体方法如下： 1、关闭钥匙电源；2、打开车门，打开上车踏板处的维修盖板；3、取下安装固定手柄，将前组合灯向车前推90mm,至翻转轴位置；4、将前组合灯沿翻转轴向下翻转50度后；5、打开大灯后部的防尘盖；取下插接器，松开固定灯泡的弹簧卡扣；取下灯泡，检查灯泡是否完好；6、注意：安装防尘盖时要确保安装到位，否则容易出现灯具进水进尘现象。

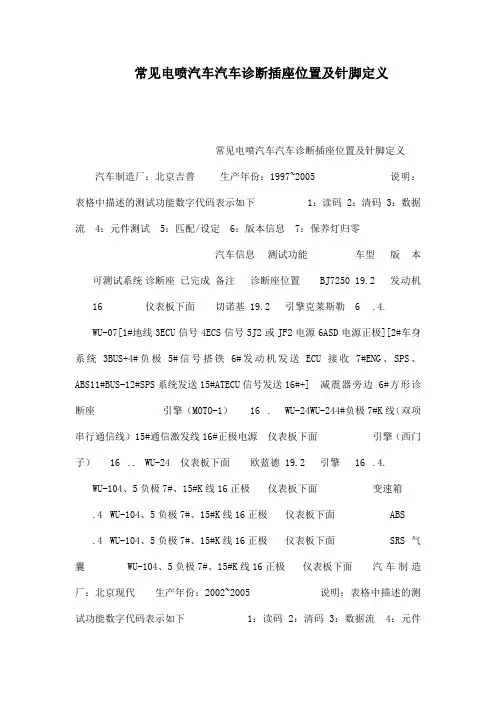

常见电喷汽车汽车诊断插座位置及针脚定义常见电喷汽车汽车诊断插座位置及针脚定义汽车制造厂：北京吉普生产年份：1997~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置BJ7250 19.2 发动机16 仪表板下面切诺基 19.2 引擎克莱斯勒 6 .4.WU-07[1#地线3ECU信号4ECS信号5J2或JF2电源6ASD电源正极][2#车身系统3BUS+4#负极5#信号搭铁6#发动机发送ECU接收7#ENG、SPS、ABS11#BUS-12#SPS系统发送15#ATECU信号发送16#+] 减震器旁边6#方形诊断座引擎（MOTO-1）16 . WU-24WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源仪表板下面引擎（西门子）16 .. WU-24 仪表板下面欧蓝德 19.2 引擎16 .4.WU-104、5负极7#、15#K线16正极仪表板下面变速箱.4 WU-104、5负极7#、15#K线16正极仪表板下面ABS .4 WU-104、5负极7#、15#K线16正极仪表板下面SRS气囊WU-104、5负极7#、15#K线16正极仪表板下面汽车制造厂：北京现代生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置索纳塔-4缸19.2 发动机16 .4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊WU-43，12# 仪表板右下方油门踏板上方索纳塔-6缸19.2 引擎16 .4 WU-43，仪表板右下方油门踏板上方变速箱.4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊.WU-43，12# 仪表板右下方油门踏板上方防滑系统WU-43 仪表板右下方油门踏板上方大灯控制 1.2.WU-43 仪表板右下方油门踏板上方伊兰特 19.2 引擎16 .4WU-43，7#K线仪表板右下方油门踏板上方变速箱.4WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊WU-43，12# 仪表板右下方油门踏板上方汽车制造厂：北汽福田生产年份：1999~2005 ：读码 2：清码3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福田风景19.2 发动机-单点喷射 3 .4WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-丰田8A 17 1.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 风景冲浪19.2 发动机-单点喷射 3 .4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-丰田8A 171.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 福田奥铃19.2 发动机-单点喷射 3 .4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-丰田8A 171.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 汽车制造厂：比亚迪汽车生产年份：1999~2004 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福莱尔 19.27#ISO9171K线16#正极仪表板下方或者右驾驶室下方引擎（德尔福2）16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下方或者右驾驶室下方大宇ECU 16 WU-16 仪表板下方或者右驾驶室下方汽车制造厂：昌河汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置昌河19.2 引擎（德尔福I）16.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方引擎（联合电子I）16 .4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方北斗星 19.2 引擎（K10/F10）16 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9# ABS刹车WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9# 发动机-M154 16 .4 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方爱迪尔19.2 发动机 16 .4.6 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊16 4#负极5#信号负极7#ISO9171K 线16#正极仪表板下方铃木19.2 引擎（德尔福I）16 .4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方16#正极仪表板下方汽车制造厂：长安汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置羚羊SC7101 19.2 发动机 16 WU-16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面奥托19.2 引擎（德尔福I）16 .4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I）3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边都市贝贝19.2 引擎（德尔福I）16 .4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边快乐王子19.2 引擎（德尔福I）16 .4.6 WU-16WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边长安之星19.2ENG（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者座椅下面ENG（联合电子M7）16 .4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（联合电子ME7）16 .4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福I）16 .4.6 WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福2）16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利 16 .4.6 4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利单点 3 .4.WU-66 仪表板下面或者座椅下面引擎-日本电装 16 .WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车-万都16 .4 仪表板下面或者座椅下面安全气囊-AUTOLIVE 16 .4 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面防盗系统16 .4.5 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面长安星韵19.2 发动机 16 WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面安全气囊WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面福特蒙特欧19.2 发动机16 WU-14 仪表板下面ABS刹车WU-14 仪表板下面安全气囊WU-14 仪表板下面福特嘉年华19.2 发动机 16 WU-14 仪表板下面ABS刹车WU-14 仪表板下面安全气囊WU-14 仪表板下面CM8 19.2 引擎（联合电子M7）16 .4. WU-16/24 仪表板下面引擎（联合电子ME7）.4. WU-16/24 仪表板下面ABS刹车-万都.4 WU-16/24 仪表板下面安全气囊-AUTOLIVE .4 WU-16/24 仪表板下面防盗系统.4.5 WU-16/24 仪表板下面19.2 引擎（M154） 3 .4.6WU-16/24 仪表板下面汽车制造厂：长城汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置皮卡系列19.2 发动机-联合电子1 16 .4..6 WU-16/144#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福1 16.4.6 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-单点喷射3 .4 WU-64，3PIN：1#K线2#负极3#L线乘客座下面，引擎ECU仪表板下面发动机-德尔福491 16 .4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福2 16 .4 WU-14/1616PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面SUV 19.2 发动机-联合电子1 16 .4. WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福1 16 .4.6 WU-16/64，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福2 16 .4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置猎豹吉普19.3 发动机-6缸16 .4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方发动机-4缸.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS 数据线仪表板下方ABS刹车-三菱.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-三菱.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/双.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹飞腾19.3 发动机 16 .4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车.4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹奇兵19.3 发动机-4G24 16 .4. WU-14，，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福.4.6 WU-43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单.6 WU-43，12#，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/双.6 WU-43，1#诊断触发线4#搭铁线7#ENG，AT，数据线11#AC数据线12SRS数据线仪表板下方21.7 发动机 12+16 .6 WU-10，1#诊断触发线4#搭铁线7#ENG，AT，数据线11#AC数据线12SRS数据线仪表板下方变速箱.6 WU-10 仪表板下方ABS刹车.6 WU-10 仪表板下方安全气囊.6 WU-10 仪表板下方空调系统.6 WU-10 仪表板下方电子防盗.6 WU-10 仪表板下方自动巡航.6 WU-10 仪表板下方四轮转向.6 WU-10 仪表板下方电子悬挂.6 WU-10 仪表板下方防滑稳定.6 WU-10 仪表板下方液压助力.6 WU-10 仪表板下方SS4II四驱系统.6 WU-10 仪表板下方汽车制造厂：成都新大地生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置成都新大地19.2 发动机-德尔福1 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2.5 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福46516 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-单点喷射 3 .4. WU-64，3PIN：1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方发动机-多点喷射 3 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉万丰16 .WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-联合电子1 16 3.4.6 WU-16/64，1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置SUV系列19.2 发动机-单点喷射 3 .4. WU-64，3PIN：1#K线2#负极3#L线发动机室3PIN发动机-绵阳新晨491 16 .4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机绵阳新晨4G24 16 .4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机-4G64 16 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN发动机-4G64 16 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机--德尔福486 16 .4 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 汽车制造厂：东风本田生产年份：2003~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置东风本田 21 发动机 16 WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方变速箱WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方ABS刹车WU-65（接诊断座14脚）仪表板下方安全气囊1.2 WU-65（接诊断座14脚）仪表板下方汽车制造厂：东风标致生产年份：2003~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置607 19.2 发动机-3.0LME746 16 . WU-65。

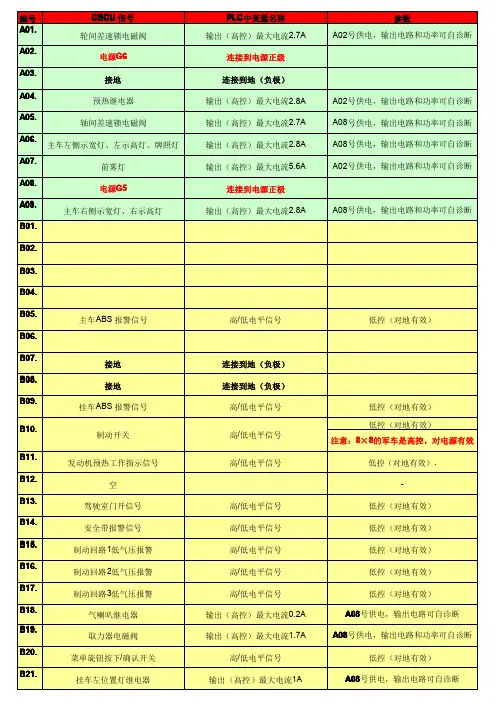

孔位线号线径功能定义孔位线号线径功能定义A 01433031.5挂车制动灯C 4231000 地线A 02300162.5电源P W R _G 6 (K l.30) ，20AC 4331000 地线A 03310002.5地线C 4431000 地线A 0458303、58302示高灯C 45 -A 05563051.5后雾灯C 46排气制动电磁阀（选装）A 0658303、580001.5主车左侧位置灯，开关照明C 47-A 0758100工作灯C 4856507辅助远光灯A 08300152.5电源P W R _G 5 (K l.30) ，20AC 49-A 09583021.5右位置灯C 5071300挂车倒车灯B 01C 51-B 0216500车速信号输出C 5256505挂车后雾灯B 03D 0156500近光灯开关B 04D 02棕车速传感器地线B 0560561发动机维修信号D 0331000燃油传感器地线B 06D 0431000气压传感器地线B 0731000地线D 05取力器信号开关（选装）B 0831000地线D 06自卸车翻斗回位信号开关（选装）B 09空档开关（选装）D 0716106制动气压1、2报警信号B 1040135轴差信号开关D 0840114高、低档开关B 1140325挂车负载选择开关D 0943001倒档开关B 12D 10B 13举升反馈信号（选装）D 1116100气压传感器1B 14举升控制开关（选装）D 1216102气压传感器2B 15取力器选择（空档气缸工作）开关（选装）D 1316114油量传感器B 1656503前雾灯开关D 14-B 1756305后雾灯开关D 15-B 18D 16-B 1925503喷淋电机D 17黄I C A N _H ( 至C M I C )B 2056507辅助远光灯开关D 18I C A N _H ( 至V D R )（选装）B 2140323轮差电磁阀D 19绿I C A N _L ( 至C M I C )B 22-D 20I C A N _L ( 至V D R )（选装）B 2356503左远光灯继电器D 2131000传感器地线B 2456503右远光灯继电器D 22C 01黄P C A N _H （动力总线高）D 2358001灯光开关位置1 (小灯)C 02绿P C A N _L （动力总线低）D 24C 03D 2516139空滤器堵塞信号开关C 04蓝0.5K -线D 2660560进气加热工作信号C 05取力器开关（选装）D 27E C A S 错误信号C 0640323轮间差速锁开关D 2873101挂车A B S 信号（选装）C 0740324轴间差速锁开关D 29E C A S 故障报警（选装）C 0858100工作灯/后照灯开关D 30C 0956502远光灯开关D 315V 传感器电源（选装）C 1049503左转向灯开关D 3260563E D C 故障C 1149502右转向灯开关D 33发动机停机信号（选装）C 1220302雨刮喷淋开关D 3417301菜单确认开关C 1320301雨刮电机低速开关D 3517102菜单上翻页开关C 14D 3649500危急报警开关C 15D 37发动机冷却液液面报警开关（选装）C 16D 38-C 17发动机诊断信号（选装）D 39-C 1820500雨刮器间歇档开关D 40-C 1920501雨刮电机复位信号开关E 01310002.5K l.31地线C 2017102菜单下翻页E 02300131.5P W R _G 3 (K l.30) ，15AC 21E 0349306挂车右转向灯C 22蓝0.75车速信号脉冲输入E 04取力器电磁阀（选装）C 23E 05举升电磁阀（选装）C 24E 0658303挂车位置灯继电器C 25E 07C 26E 08300141.5P W R G 4 (K l.30) ，20AC 27E 0956300、563011.5近光灯C 28F 0156304、56304前雾灯C 29F 02713001.5主车倒车灯C 3016109驻车制动信号开关F 0349305主车左后转向灯C 3143300制动灯开关F 0449304主车右后转向灯C 3243309排气制动开关F 0515003点火钥匙开关15输入C 3380101驾驶室锁止信号开关F 06300121.5P W R G 2 (K l.30) ，15AC 3458305驾驶室门灯开关（左）F 0749301左前/侧转向灯C 3558304驾驶室门灯开关（右）F 0820301雨刮低速继电器C 3640134轮间差速锁信号开关F 09310002.5K l.31地线C 37黑8V 传感器电源F 10433001.5主车制动灯C 388V 传感器电源（选装）F 1149300右前/侧转向灯C 39-F 12300061.5P W R G 1 (K l.30) ，15AC 40-F 13取力器空档气缸电磁阀（选装）C 41-F 1440324轴差电磁阀F 1549303挂车左转向灯。
陕汽CBCU操作说明一、软件使用说明1、开机界面2、选择陕汽重卡CBCU，点击确定3、系统自动识别ECU型号4、ECU识别后出现CBCU以下功能菜单4.1、选择“信息”,出现以下CBCU信息，可以点击相应参数进行修改4.2、选择“读取故障码”4.3、选择“清除错误信息”，设备提示“要清除所有故障码吗”，点击“是”，清除所有故障码4.4、选择“参数设定”，根据参数列表可以对不同的参数进行修改，一定要确认更改值的正确性，以免影响车辆的性能4.5、如需要将CBCU控制程序写入CBCU控制器，选择“下载”功能4.5.1、点击“下载”以后，系统会提示“是否确定要烧录此ECU”并请准备所需要的文件4.5.2、界面提示文件路径，点击该文件4.5.3、界面出现所要烧录的文件，点击确定4.5.4界面显示正在下载的文件4.5.5、界面显示下载文件的进度，请耐心等待4.5.6、下载成功后提示“下载完成”4.5.7下载成功以后需重新进入系统，点击确定4.5.8、系统进入软件如下界面，需要重新进入对相应的参数进行修改，修改方法见4.1、4.2、4.3、4.4章节二、CBCU文件路径说明1、把SD卡连接电脑2、打开SD卡中的“Vehicles”文件3、打开“CBCU”文件4、打开“CBCU_SXQC”文件5、打开“V5.9”文件，此文件是CBCU工具的版本文件6、打开“DATA”文件7、出现和文件，CBCU的原始文件类型不一样，所放位置也不同，将文件是“MHX”类型文件放入CBCU的“CBCU_K064”文件中（图一），将文件是“BIN”类型文件放入CBCU3的CBCU_K064中（图二）图一图二注：更换SD卡或格式化SD卡之前请先将“Vehicles”文件夹中的文件夹拷出，升级完以后再将文件夹拷入“Vehicles”文件夹即可。
常见电喷汽车汽车诊断插座位置及针脚定义常见电喷汽车汽车诊断插座位置及针脚定义汽车制造厂：北京吉普生产年份：1997~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置BJ7250 19.2 发动机16 仪表板下面切诺基 19.2 引擎克莱斯勒 6 .4.WU-07[1#地线3ECU信号4ECS信号5J2或JF2电源6ASD电源正极][2#车身系统3BUS+4#负极5#信号搭铁6#发动机发送ECU接收7#ENG、SPS、ABS11#BUS-12#SPS系统发送15#ATECU信号发送16#+] 减震器旁边6#方形诊断座引擎（MOTO-1）16 . WU-24WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源仪表板下面引擎（西门子）16 .. WU-24 仪表板下面欧蓝德 19.2 引擎16 .4.WU-104、5负极7#、15#K线16正极仪表板下面变速箱.4 WU-104、5负极7#、15#K线16正极仪表板下面ABS .4 WU-104、5负极7#、15#K线16正极仪表板下面SRS气囊WU-104、5负极7#、15#K线16正极仪表板下面汽车制造厂：北京现代生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置索纳塔-4缸19.2 发动机16 .4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊WU-43，12# 仪表板右下方油门踏板上方索纳塔-6缸19.2 引擎16 .4 WU-43，仪表板右下方油门踏板上方变速箱.4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊.WU-43，12# 仪表板右下方油门踏板上方防滑系统WU-43 仪表板右下方油门踏板上方大灯控制 1.2.WU-43 仪表板右下方油门踏板上方伊兰特 19.2 引擎16 .4WU-43，7#K线仪表板右下方油门踏板上方变速箱.4WU-43，7#K线仪表板右下方油门踏板上方ABS刹车.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊WU-43，12# 仪表板右下方油门踏板上方汽车制造厂：北汽福田生产年份：1999~2005 ：读码 2：清码3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福田风景19.2 发动机-单点喷射 3 .4WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-丰田8A 17 1.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 风景冲浪19.2 发动机-单点喷射 3 .4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-丰田8A 171.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 福田奥铃19.2 发动机-单点喷射 3 .4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN 发动机-摩托罗拉1 16 .6WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 .4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-德尔福1I 16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-491ME 16 .4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN 发动机-丰田8A 171.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、ABS、SRS故障触发16#到ABS，TS诊断用引擎室右后方16PIN 汽车制造厂：比亚迪汽车生产年份：1999~2004 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福莱尔 19.27#ISO9171K线16#正极仪表板下方或者右驾驶室下方引擎（德尔福2）16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下方或者右驾驶室下方大宇ECU 16 WU-16 仪表板下方或者右驾驶室下方汽车制造厂：昌河汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置昌河19.2 引擎（德尔福I）16.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方引擎（联合电子I）16 .4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方北斗星 19.2 引擎（K10/F10）16 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9# ABS刹车WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9# 发动机-M154 16 .4 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方爱迪尔19.2 发动机 16 .4.6 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊16 4#负极5#信号负极7#ISO9171K 线16#正极仪表板下方铃木19.2 引擎（德尔福I）16 .4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方16#正极仪表板下方汽车制造厂：长安汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置羚羊SC7101 19.2 发动机 16 WU-16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面奥托19.2 引擎（德尔福I）16 .4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I）3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边都市贝贝19.2 引擎（德尔福I）16 .4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边快乐王子19.2 引擎（德尔福I）16 .4.6 WU-16WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边长安之星19.2ENG（联合电子I） 3 .4.6 1#K线2#负极3#L线仪表板下面或者座椅下面ENG（联合电子M7）16 .4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（联合电子ME7）16 .4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福I）16 .4.6 WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福2）16 .4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利 16 .4.6 4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利单点 3 .4.WU-66 仪表板下面或者座椅下面引擎-日本电装 16 .WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车-万都16 .4 仪表板下面或者座椅下面安全气囊-AUTOLIVE 16 .4 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面防盗系统16 .4.5 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面长安星韵19.2 发动机 16 WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面安全气囊WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面福特蒙特欧19.2 发动机16 WU-14 仪表板下面ABS刹车WU-14 仪表板下面安全气囊WU-14 仪表板下面福特嘉年华19.2 发动机 16 WU-14 仪表板下面ABS刹车WU-14 仪表板下面安全气囊WU-14 仪表板下面CM8 19.2 引擎（联合电子M7）16 .4. WU-16/24 仪表板下面引擎（联合电子ME7）.4. WU-16/24 仪表板下面ABS刹车-万都.4 WU-16/24 仪表板下面安全气囊-AUTOLIVE .4 WU-16/24 仪表板下面防盗系统.4.5 WU-16/24 仪表板下面19.2 引擎（M154） 3 .4.6WU-16/24 仪表板下面汽车制造厂：长城汽车生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置皮卡系列19.2 发动机-联合电子1 16 .4..6 WU-16/144#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福1 16.4.6 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-单点喷射3 .4 WU-64，3PIN：1#K线2#负极3#L线乘客座下面，引擎ECU仪表板下面发动机-德尔福491 16 .4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福2 16 .4 WU-14/1616PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面SUV 19.2 发动机-联合电子1 16 .4. WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福1 16 .4.6 WU-16/64，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面发动机-德尔福2 16 .4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU仪表板下面生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置猎豹吉普19.3 发动机-6缸16 .4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方发动机-4缸.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS 数据线仪表板下方ABS刹车-三菱.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-三菱.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/双.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹飞腾19.3 发动机 16 .4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车.4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹奇兵19.3 发动机-4G24 16 .4. WU-14，，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福.4.6 WU-43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单.6 WU-43，12#，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/双.6 WU-43，1#诊断触发线4#搭铁线7#ENG，AT，数据线11#AC数据线12SRS数据线仪表板下方21.7 发动机 12+16 .6 WU-10，1#诊断触发线4#搭铁线7#ENG，AT，数据线11#AC数据线12SRS数据线仪表板下方变速箱.6 WU-10 仪表板下方ABS刹车.6 WU-10 仪表板下方安全气囊.6 WU-10 仪表板下方空调系统.6 WU-10 仪表板下方电子防盗.6 WU-10 仪表板下方自动巡航.6 WU-10 仪表板下方四轮转向.6 WU-10 仪表板下方电子悬挂.6 WU-10 仪表板下方防滑稳定.6 WU-10 仪表板下方液压助力.6 WU-10 仪表板下方SS4II四驱系统.6 WU-10 仪表板下方汽车制造厂：成都新大地生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置成都新大地19.2 发动机-德尔福1 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2.5 16 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福46516 .4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-单点喷射 3 .4. WU-64，3PIN：1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方发动机-多点喷射 3 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉2 16 .6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉万丰16 .WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-联合电子1 16 3.4.6 WU-16/64，1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置SUV系列19.2 发动机-单点喷射 3 .4. WU-64，3PIN：1#K线2#负极3#L线发动机室3PIN发动机-绵阳新晨491 16 .4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机绵阳新晨4G24 16 .4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机-4G64 16 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN发动机-4G64 16 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机--德尔福486 16 .4 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 汽车制造厂：东风本田生产年份：2003~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置东风本田 21 发动机 16 WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方变速箱WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方ABS刹车WU-65（接诊断座14脚）仪表板下方安全气囊1.2 WU-65（接诊断座14脚）仪表板下方汽车制造厂：东风标致生产年份：2003~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置607 19.2 发动机-3.0LME746 16 . WU-65。

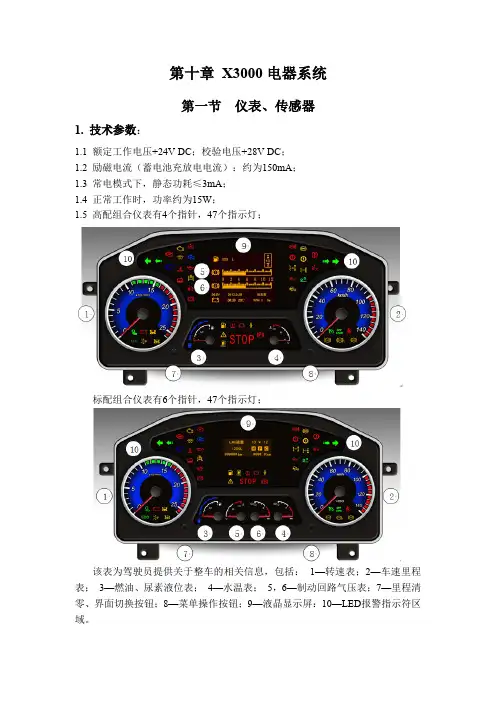

第十章X3000电器系统第一节仪表、传感器1. 技术参数：1.1 额定工作电压+24V DC；校验电压+28V DC；1.2 励磁电流（蓄电池充放电电流）：约为150mA；1.3 常电模式下，静态功耗≤3mA；1.4 正常工作时，功率约为15W；1.5 高配组合仪表有4个指针，47个指示灯；标配组合仪表有6个指针，47个指示灯；该表为驾驶员提供关于整车的相关信息，包括：1—转速表；2—车速里程表；3—燃油、尿素液位表；4—水温表；5，6—制动回路气压表；7—里程清零、界面切换按钮；8—菜单操作按钮；9—液晶显示屏：10—LED报警指示符区域。
1.6STOPECO1.7 传感器参数1.7.1 车速传感器参数：变速箱输出轴转一圈，车速传感器输出8个脉冲。
1.7.2 制动气压传感器参数：1.7.3 油量传感器参数：1.7.4 CNG气量传感器参数（CNG车型）：1.7.5 机油压力传感器（EGR车型）：1.7.6 水温传感器（EGR车型）：1.7.7 发电机W端输出转速信号：脉冲信号：高电平18-24V，低电平0-1V，频率越大，转速越高。
2. 针脚定义：2.1 高配组合仪表，零件号：DZ97189584110/DZ97189584100：2.2 标配组合仪表，零件号：DZ97189584120/DZ971895841303. 外围电气线路仪表有两个插接器，蓝色和绿色各一个。
3.1 潍柴国四/国四车型：3.1.1 蓝色插接器电气线路图：3.1.2 绿色插接器电气线路图：3.2.1 蓝色插接器电气线路图：3.2.2 绿色插接器电气线路图：3.3.1 蓝色插接器电气线路图：3.3.2 绿色插接器电气线路图：4. 电气功能简介4.1 发动机模式和车速里程表K值设置：4.1.1 对于高配组合仪表（零件号：DZ97189584110/DZ97189584100），发动机模式和车速里程表K值设置流程如下：4.1.2对于标配组合仪表（零件号：DZ97189584120/DZ97189584130），发动机模式和车速里程表K值设置流程如下：4.2 菜单操作流程：可在菜单中查询发动机、ABS、变速箱、缓速器、ECAS、车身控制器故障码；可在菜单中进行语言设置、发动机类型和车速里程表K值查询、可进行挂车负载检测。
中央控制单元（CBCU）使用说明1 中央控制单元简介：中央控制单元的外形图如图1所示：图1中央控制单元外形图中央控制单元为整车总线系统的核心和网关，主要功能如下：1.处理来自于开关、传感器等的信号，控制着和它相连的如灯光、雨刮器等系统；2.接收、处理来自于车辆上总线上的其他控制单元的CAN信息、供本系统使用；3.发送必要的信息，提供给其他系统使用；4.对系统当前的状况进行监测，如异常使用，则驱动报警信息；5.控制仪表的工作，接收来自仪表的开关信息，从而控制相关零部件的工作；6.存储连接到本系统的故障信息，专用的诊断工具通过K线可以读取到相关的故障信息；值得说明的是，A7和HOWO上所使用的仪表是总线仪表，它不同于传统的仪表，不能直接处理如水温传感器、油压等等的信息，它自己显示的工作信息全部由中央控制单元提供。
没有中央控制单元，该仪表将不能工作。
2 系统操作注意事项：中央控制单元一定要工作在许可的范围内，否则会造成系统得损坏。
对中央控制单元而言，相关的工作条件如下：电压： 18 – 32伏；工作温度： -30 – 70摄氏度；存储温度： -40 – 85摄氏度；防护等级： IP30；中央控制单元控制着车上的大部分的灯具、用电设备、装置。
本总线系统的损坏会引起受控制的零部件操作失灵，请切记如下操作注意事项： •中央控制单元和仪表必须安装在防水的区域，进水时会导致系统失效、短路等故障，务必做好足够的防水保护；•仪表的后盖设计有散热孔位，运输或安装过程中一定要防止异物进入到仪表壳体内部；•运输过程中对仪表要轻拿轻放，否则有可能会导致仪表面板损坏，严禁用手或其它导体触摸电控单元ECU的端子；•严禁所有可能导致因载荷倾泻而产生过高瞬时感应电压的操作；•仪表安装好后方可揭掉仪表表面的保护膜，以免刮花前面板，影响视觉效果。
•严禁超出仪表或控制器的机械结构容许的强行安装，以免损坏线路板或相关零部件的机械部件。
•安装中央控制单元的接插件时一定要注意正确的操作方式。
常见电喷汽车汽车诊断插座位置及针脚定义汽车制造厂：北京吉普生产年份：1997~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：北京现代生产年份：2002~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：比亚迪汽车生产年份：1999~2004说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：昌河汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：长安汽车 生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：长城汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：猎豹汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：成都新大地生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：丹东曙光生产年份：2002~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：东风本田生产年份：2003~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：东风雪铁龙生产年份：1997~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：天津一汽生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：上海通用生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：通用五菱生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零。
汽车诊断座型号-及针脚定义和安装位置图1、X431汽车诊断仪各针脚定义2、新雅途汽车诊断座型号、针脚定义及安装位置2、1诊断座位置: 新雅途车诊断座位于驾驶座仪表板下方。
2、2诊断座形状及接脚定义图1-4测试每种电控系统的16PIN诊断座的外形相同，但接脚定义不同：K-双向通讯线L- 通讯激发线德尔福电控系统：16PIN OBDⅡ诊断座各接脚定义如下表所示：接脚定义接脚定义4 地16 电源7 信号脚-K 其余空玛瑞利多点电控系统：16PIN OBDⅡ诊断座各接脚定义如下表所示：接脚定义接脚定义4 地16 电源7 信号脚-K 其余空德尔福刹车防抱死系统：16PIN OBDⅡ诊断座各接脚定义如下表所示：接脚定义接脚定义4 地16 电源9 信号脚-K 其余空2、北京吉普汽车诊断座型号、针脚定义及安装位置4、宝马汽车诊断座型号、针脚定义及安装位置5、北京新天地汽车诊断座型号、针脚定义及安装位置6、北汽福田汽车诊断座型号、针脚定义及安装位置诊断座位置：驾驶员侧仪表板下方或驾驶员座椅下方.7、奔驰汽车诊断座型号、针脚定义及安装位置12、长城汽车诊断座型号、针脚定义及安装位置13、长丰猎豹汽车诊断座型号、针脚定义及安装位置14、成都新大地汽车诊断座型号、针脚定义及安装位置诊断座位置：驾驶员侧仪表板下方或靠近蓄电池15、大众汽车诊断座型号、针脚定义及安装位置16、东风汽车诊断座型号、针脚定义及安装位置诊断座位置：诊断座一般位于仪表板下收音机左侧东风风行：诊断座在驾驶室仪表板下方17、东南汽车诊断座型号、针脚定义及安装位置诊断座位置: 三菱电控系统诊断座一般位于仪表板下驾驶员侧.东南菱帅,仪表板下转向柱附近东南得力卡面包车SMART OBDⅡ-16诊断座位于仪表板下18、丰田汽车诊断座型号、针脚定义及安装位置19、福州马自达汽车诊断座型号、针脚定义及安装位置20、福州汽车诊断座型号、针脚定义及安装位置21、广州本田汽车诊断座型号、针脚定义及安装位置22、哈飞汽车诊断座型号、针脚定义及安装位置诊断座位置驾驶员侧仪表板下方或靠近蓄电池,23、海南马自达汽车诊断座型号、针脚定义及安装位置24、江淮汽车诊断座型号、针脚定义及安装位置25、江铃汽车诊断座型号、针脚定义及安装位置诊断座位置：一般位于发动机舱右侧26、金杯汽车诊断座型号、针脚定义及安装位置27、广州京安云豹汽车诊断座型号、针脚定义及安装位置28、克莱斯勒汽车诊断座型号、针脚定义及安装位置29、柳州五菱汽车诊断座型号、针脚定义及安装位置。

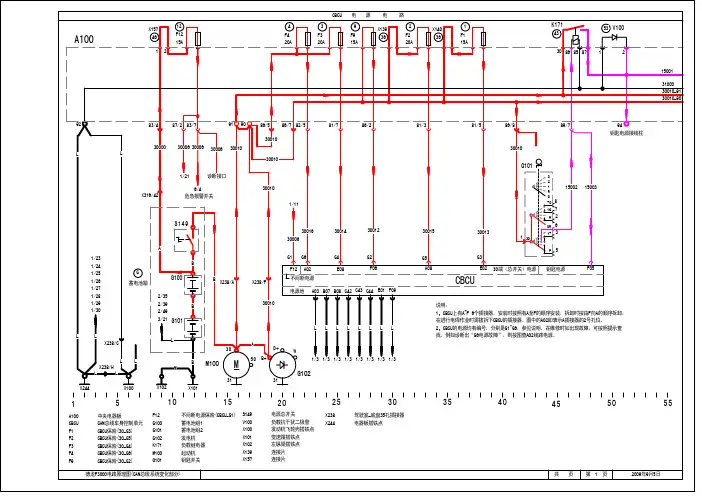

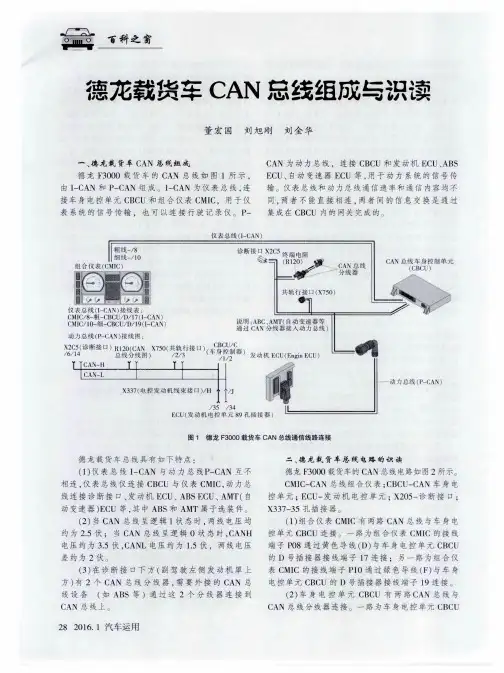

陕汽德龙F3000潍柴WP10系列发动机CAN总线电控系统电气原理图43 5336 36 2 4 1 39X13 9F1 2 5 X1 40 F 120 F12 1 F119 F122 说明K1 71 V1 0030 8 6 85 87 1 2A1 00 1 0 0 中央电器装置板15 0 0 2/ 2A2 00 车身中央控制器CBCU30 0 1 0- 1 / 7F 1 19 C B CU 电源 3 熔断丝1500 1/2F 1 20 C B CU 电源 5 熔断丝310 0 0/5F 1 21 C B CU 电源 6 熔断丝30 01 0/ 2 F 1 22 C B CU 电源 4 熔断丝A1 00F 6 04 发动机 E CU 熔断丝81/ 5 86 /5 81 /790 91 92 81 /3 82 /586 /22/ 312 /3 G1 00 107 蓄电池 I ( 135Ah) 12 / 2 0 1/ 21 2 /39G1 01 1 07 蓄电池 II( 1 35A h ) G1 02 109 发电机 (70A/80A)4 8K1 71 1 5 0 负载继电器R802 1/71/ 3 7R8 02 电阻组 IIE6S4GS4 1 0 0 机械式电源总开关2 612 /1 6 F1 2 F 06A0 8 A0 2 E 02 E08 F05V1 00 1 0 0 负载抗干扰二极管1 6/3 3 1 /36E6X461 /5 A2 0010/ 51 /50F1 X1 39 108 中央电器板第 36位置连接片X1 40 108 中央电器板第 36位置连接片EC U1/ 5 X2 01 连接片102 103 1 08 1 09 106 110 1 11105X2 38 3 5 孔插接器X244 驾驶室右搭铁点X2 3 8 /A X 238 /FX2 3 8 /JG1 0 0X461 8孔插接器(预留接口)G F5 F5 F51变速器搭铁点20 左纵梁近蓄电池箱搭铁点X2 3 8 /C X238 /HD+B+F5 F 51/ 6G 1/ 5 1/ 7 1 / 8G3 F6 044/ 1 9 1/ 12/ 23GB13/ 3 4 2/316/ 5 3G1 0 112 /5 1 18 /3 2 18 / 3 8 18/ 4 2 18 /4 6 18 /50 1 8/3 4 31G16 / 5 1 13 / 7 18 /4 0 1 8 /52 18 / 3 618 /4 4 18 / 4 82/4M6 01/ 23 8/2 81 /47 1/5 1E6X2 4 41 /53 20 112 / 3 1 3/ 7 1/ 4 9描图1 5010 20 30 40 55描校电源旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共19 张第1 张签字日期校对标准陕西汽车集团有限责任公司审核批准B50L2 5A6 0LB50 B 70L B70L2 5 A6 0L2 530 010 2 5L2 5A60 3001 0 6 0L2 5A6 0 A6 0 3001 0 6 0 30 0 1 0 2 5K5900 0 16 00059 00 0L15A30 0 1 2 1 5LB50LL 6 0 3 10 00 6 0 L6 0LL6 03100 0 6 03100 0 4 031 0 0 0 2 5310 0 03000 6 1 531 00 0 0 53100 0 A6 03 001 2 1 531 0 0 0 2 531 0 0 020 A30 A 3 0 015 2 5 63 010 2 531 00 03100 063 010 2 5310 0 0310 0 020 A63 01 0 2 5 3001 6 2 5 31 0 0 0 2 531 00 0 2 563 010 2 53 100 0 0 531 000 0 515 AL2 530 0 1 3 1 5L2 530 0 1 0 2 520 AL2 530 014 1 5L2 515 003^^^7F1 6 4 F 108说明-- -- --- -- -- - -- --- -- --- -- --- -- A1 00 10 0 中央电器装置板15 002 / 1P1 00 总线仪表 CMI CF108 总线仪表电源(15端)熔断丝150 0 1/1 15 0 0 1/ 3F164 总线仪表电源(30端)熔断丝30 01 0/ 830 01 0/ 1K7 01 起动继电器 W P1 0A1 0 094 8 6/8 89/ 7 77 / 6 89 /6M1 00 起动机2/ 1 6Q1 01 10 2 钥匙开关EC U151 137 161 140 185S1 4 空当开关X0 62 6孔插接器Q1 0 17/ 4 9X2 38 35 孔插接器F2X3 37 35 孔插接器302 4X062X0 62 X0 62R 1 2 3K7 0 1P 15 D R R 19 50 1/ 5 3 E68 63 6 2 7 81/ 4 F5X3 3 7B21/ 8 1/ 11/s /r /G /E17 /4 6 1 7/4 8 12 / 4 7 64 0 2 1X 2 38/ G13 / 1 67/ 4 7 7/4 3X2 38 /w2/ 9F55030M 100MB13116 /2 1P0 2 P0 8 P 10 P03P0 1P100描图1 25 45 5 0510 15 20 30 35 40 55描校钥匙开关方向盘 C MIC旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共19 张第2 张签字日期校对标准陕西汽车集团有限责任公司审核批准^^A6 0B70A6 050 30 0 2 5BA D 2 5 1 500 1 2 564 02 06 402 1 640 2164 0 2 0640 205 0 30050 30061 50 161 50161 51 0 65 010 0 7 5 6 5 010 6 501 01 5 00330 0 1 0 2 515 0 0 32530 0 1 075 00 015 00 2 2 515 0 0 330 01 0 0 510 A15 0 0 1 0 5 15 ADF31 000 0 5023说明:F1 07A100 100 中央电器板A200 车身中央控制器 CBCUB101 150 制动回路 I压力传感器150 0 1/2 15 001/ 5B102 150 制动回路 II压力传感器B103 燃油传感器F107 空气干燥器、喇叭熔断丝A1 00 79 /480 / 5R107 空气干燥器S103 喇叭按钮3/ 5 0A2 0 0S108 107 转向开关C3 3D11 D07 D 1 2 D13 S166 喇叭转换开关S198 驾驶室锁止开关 (右 )14 /1 5S199 驾驶室锁止开关 (左 )X23 8 / u13 /3 2F5X 642 / 1H112 电控气喇叭F4H142 电喇叭X3 1 6 /8X3 93 /1 X6 4 2/4 X 393 / 2R1 0 7F5F4 F4 F4X238 35 孔插接器、驾驶室R114 10 3 2X242 仪表台左搭铁点 (驾驶室 ) S 226X316 44 孔插接器、驾驶室3/ 30 X393 9孔插接器ⅠH14 2 H1 1 2X642 左前部电线束插接器 7孔CC1 2 1 22X22X22X31 6 / 1F585 6 171 500 82B103B1 0 1 B1 023 3C3 C3 R 1X3 9 3 /8S1 99 S 1 9 8F4R1 R11/ 20313/3 214 / 1 5S108/Ⅰ /8F2 X64 2 / 6F4X2 2X2 212 / 3 3S1 03F212 /4 01 2 /28 1/ 4描图15 10 1 5 20 25 30 3 5 40 45 50 55喇叭气压、燃油传感器描校驾驶室锁止信号灯空气干燥器旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共19 张第3 张签字日期校对标准陕西汽车集团有限责任公司审核批准8 0 101 0 5L KD KDLLKD KDL1 500 7 1 515 00615 00 6 1 53 100 0 58 00058 0001500 61531 503 31 5 0 3 31 50 715 AB 1500 6L16 10 116 10 1 0 531 0 0 0 3100 0 P1 6 10616 1 0 6 0 516 1 0 216 10 2 0 531 00 0P16 10 680 101 0 5LB16 11 4 0 5A100 100 中央电器板A200 车身中央控制器CBCUB109 驻车制动压力信号开关E102 右倒车灯E103 左倒车灯A1 00F109 空调熔断丝F110 收放机熔断丝A2 00H112 制动灯右C30C3 1 F1 0 C3 2 H113 制动灯左A0 1 D0 9 F 0 2 C5 012 /6K118 位置灯挂车继电器S104 倒挡开关S105 119 排气制动开关X31 6 /33X3 16 /3 3S1 61S161 179 制动灯开关F5F5F31 V 801X3 37/ DE6F523 V801 二极管组 I1Y1 02X316 / 2 9 V802 二极管组 II X 316 /1 8X3 1 6 /4 0F5F5R1X2 38 /k F5 X3 16 /17X12 后围分线盒插接器F5 F5X3 9 3 /76 8X33/L 左组合尾灯插接器13 / 4 9 F44X6 0 2 X33/R 右组合尾灯插接器4 1X1 2/1 1X 1 2/1X005 24N型七孔挂车插座X3 3 7/a1X12/ 74 X1 2/ 10 4 X008 24N型挂车插座插接器X 1 2/5 X 12 / 4 P B1 09F54 4X3 1 6 /3 4/3 /4 /1 /2R2 X118 103 中央电器板第 63位置连接片12/ 3 8S1 0 4S1 0513 /4 73X119 104 中央电器板第 65位置连接片B2F3X 33L X3 3RX3 3 L X3 3 R3 X238 35孔驾驶室--发动机插接器3255X33 7/ BX316 44孔驾驶室--底盘插接器H 1 1 3 H1 12E1 03 E1 0 2 F5X337 35孔驾驶室--发动机电控系统插接器4/ 29X3 16/3 0 X362 14孔分线器16000X3 9 3 /6F5 X393 9孔驾驶室插接器( 外左侧 )ECU/ X04F4E6 X460 8孔插接器专用装置V8 0 24/ 52E CU/ X 0 4 X602 14孔分线器6152017 /1 8 X33L 左尾灯插接器8/1 98/ 4 41/ 218/ 19 8/ 44 X33R 右尾灯插接器E CU/ X 0 44 12/2Y102 排气制动电磁阀43 3 0 0 0 5141 229203F1 EC UX 4 6 0/425 40 551 5 10 152 0 30 35 45 50描图描校驻车制动制动灯倒车灯发动机排气制动旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共19 张第4 张签字日期校对标准陕西汽车集团有限责任公司审核批准31 0 0 016 0 0 043 3 0 043 3 0 043 3 0 043 30 0L BA 43 30 0 1 5BABAL BA 43 3 0 3 1 5L 43 00 1 0 5BC71 3 0 0 1 5L EA BCEFL71 30 043 30 0BC433 09435 0043 309 43 3 0 9 433 0 943 30 943 3 0 9 0 561 52061 52 0 2 5 61 5 2 0 2 561 52 061 5 2 0LK G631 0 1 63 1 0 1 63 10 1 BFD 16 0 0 0 43 30 1 0 5BF KA22 2119F1 6 6 F1 3 3说明:-- -- --- - - --- -- --- --A100 中央电器装置板A106 风机控制室装置31 00 0/ 1 31 0 0 0/ 7 F133 暖风电机熔断丝F166 后视镜加热熔断丝15 0 0 1/ 3 150 0 1/7S106 后视镜电加热开关S183 暖风开关A1 0089 /1 85 /3 85 / 4 89 /4 89 /3X372 7孔插接器 (右车门)X373 7孔插接器 (左车门)X460 8孔插接器X6 44 14 孔插接器 ( 58 000 )A2 00B2 0C48X3 72/611/1 1X4 6 0 /5F13/ 21X 3 7 3/2 X3 72 /2X6 44F4 F51A25 1 11 A1 57 A 252 1 A1 56 1FS1 0 6 6 S2 02 F2 S1 8 3K48 6 93 2F 2 4E630 861 087 852 2 2 2265814 7 511 4 3 5 6A10 6F1X3 6 31 2 3 4X3 15/5X3 9 3 /9X3 73 /4 X3 7 2/412 /5 5 12 / 1 12 /3 3F5F4A18 8/ 2M1 16E1 1 2F110 /2 312 /4 2 10/ 321 5 10 15 20 25 35 45 47 55描图 30 40 43 50 52辅助远光灯后视镜电加热 (选用) 暖风描校旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共19 张第5 张签字日期校对标准陕西汽车集团有限责任公司审核批准24 3 0 0 2 401 2 1 5 15 A240 1 2 1 524 30 031 00058 0 0 031 0 0 0rt 24 30 0sw31 00 031 00031 00 0 24 30 0 rtsw31 00 031 00 024 30 0sw rt31 0 0 024 30 0rtsw3100 0310 0031 3 0 63100 03150 731 0 0 0 2 52 501 0 2 520 A3 100 0 5630 7 1 556 30 7 1 55630 7 2 5 10 A5630 7 1 5 5 6 3 0 7 1 531 0 0 0 56 5075650 7 0 516 00 058 00 031 00 0O说明:A100 中央电器装置装置板A1 00A200 车身中央控制器( CBCU) A187 左前照灯A188 右前照灯F113 开关电源 (16000) 熔断丝30 00 6/ 12H120 右前转向灯83/ 7H121 左前转向灯H122 右后转向灯H123 左后转向灯A2 00H125 左侧转向灯H126 右侧转向灯C1 1 C 1 0 F0 7 F0 3 F0 4 D0 8D36 F1 5 E0 3 F1 1S26 高低档开关S108 组合开关10 / 2 9S109 危急报警开关1 2/7X12 后围分线盒插接器16 /4 7 X3 16/ 2 1X3 16 /24X33L 左组合尾灯插接器F5 F 5X33R 右组合尾灯插接器I/ 1 F5X3 1 6 /2 0 X3 15/ 1 X238/p X114 中央电器板第47位置连接片F4 X3 1 6 /2 3F2 X3 2 3 /2S 108F5 F5 F5 X315 6孔插接器、驾驶室右49 aX316 驾驶室 -车架线束( 44孔插接器 ) L,O, RX323 驾驶室左前7孔插接器L OR1 3 /51 13 / 5 3 X12 / 11 X1 2 / 62L R 2X393 驾驶室左前9孔插接器、2 2X1 2 / 7X 12/ 10I/210/ 2 6 I/ 39/ 52 7/ 371 15 511 X3 3L 1 X33RA1 8 7 A 188S2 6H1 2 6 H 120H1 2 5 H 121 H1 2 3 H1 22 7 58F 2S1 0 92 2 219/ 16X 393 / 3 9/ 9X3 1 5/64 6 10 193F48/19 8/ 4 4F5X3 23/ 6F49/ 197/ 2 5 1/ 2 49/ 5 2 1 2/3 512 / 3 9 9 /22描图 1 3 5 7 10 15 20 22 2 5 26 3 0 36 38 40 45 47 50 描校高、低档开关转向灯旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共13 张第6 张签字日期校对标准陕西汽车集团有限责任公司审核批准30 0 0 630 0 0 649 50 0 0 549 3 0 149 3 0 1GF D31 00 031 000 5 8 000 49 306GA D58 0 0 04950 3 0 516 00 049 50 2 0 53 100 049 30 131 00 0 31 0 0 0 3 100 0 49 30 1 49 30 13 100 0L GF GF 49 3 0 5L GA 493 04GA31 00 049 3 0 0493 0031 0 0 0 31 0004 930 03 1 0 00LLF E 40 11 4 0 542144167X1 1 4 K2 01F112X2 01说明30 878730 86 85 2 1A100 中央电器装置装置板31 00 0/ 83 100 0 / 5A200 车身中央控制器 ( CBCU) 3 0 010 - 1/1 30 01 0-1 / 8F112 雨刮电机熔断丝15 0 0 1/ 5 150 01/ 12K201 雨刮低速控制继电器M102 雨刮电机A1 0 082/4 78/5 85/1 88 /8 80 /7 75 /5 7 5 / 6 78/ 8 M103 雨刮水泵电机20000 1 5S108 组合开关S111 灯光开关2/32 2/35A200C1 2 B1 9 C19X364 14线插接器 (58000)X394 右顶蓬线束插接器(6孔)6/ 4 5X664 14线插接器 (58000)7/ 2X725 雨刮器电机线束(6孔插接器)F1X3 64 6 5 78 2II/1 II/4II/7S1 11V802 二级管组IIX394/6 X725/3 X725/2FF553 a r o 31b b r/ s w 56 ws/sw CC /7 /6 /5 /4 /3 /1 /2 /821S108F214 3J sw/ro 53 sw sw/vio br sw/ge53 b 53s12/ 346M103II/5 II/2II/3 II/610 / 8 11 / 2 4 6 / 2 127/2 8 5/ 45 15 /109/ 53I/ 7I/ 4F1X664S1 08F21 2/4 5C1 8 C 1 3 X725/1 15 56 A2 00 /7 F/ A 6/ 1 /2 /3 /4 /5 /611/3C0 F/ ALH V8 0256 a56 b20 301 1 5E681 43 253 53b 31b 53aI/ 5 I/ 6M102X7 2 5 /4C11 /1 118 / 3 1 7/32C3118 /5 13 /2 95D01A06 F0 8 C0 9 D2 37/ 3 2X725/5A2 0 0C15 2 15 20 2 5 26 32 34 35 40 45 46 50 5 5描图 10 30描校灯光开关58 000分线器雨刮电机、喷淋泵旧底图总号电气原理图图样标记质量比例W P10 /C BCU底图总号标记处数通知书号签字日期更多维修资料专用工具检测仪请设计工艺共19 张第7 张签字日期校对标准陕西汽车集团有限责任公司审核批准203 01 1 520 5 0 0 0 5 1520 3 0 1 0 53100 0 1 520300 1 5 20 3 0 0 1 515A203 02 0 531 00 0310 0 0 2 550 3 0 525 5032050 1 0 5205 0 120 00 0 1 5 20 00 0 1 5 31 0 0 0 1 558 0 0 031 00 058 0 0 058 0 0 058 0 0 03 001 0 1 558 0 0 058 00058 00020 30 1 1 558 00058 00058 00058 3 0 3 1 5 58 00058 00058 00 020 3 0 12 256 50 215 15 15 00 32 215 56 50 01515 0 0 356 500 0 530 01 058 0 0 1 0 5 58 001 31 0 0 015 00337 8 5612659 636F1 56 F1 18F 106F1 17 X56 8 X1 1 8K1 16 K1 18说明 :--- -- --- -- --- -- --- -86 8 530 86 85 87 8 7 b 30 8 7 87 30 3 2 1 2 1A100 100 中央电器装置板30 0 1 0/ 2A200 车身中央控制器(CBCU)A187 左前照灯总成31 0 0 0/ 731 0 0 0/ 1 0A188 右前照灯总成3 001 0/ 9E108 右前位灯30 010- 1/7 3 001 0- 1/ 12E109 左前位灯E112 右远光灯A10081 /1 86 / 1 83 /3 80 /6 84 /177 /5 86/3 77 /2 85 /7E113 左远光灯E114 右前示廓灯173 00 1 5E115 左前示廓灯E116 右后位灯E117 左后位灯7/ 3 6B23 B2 4E0 6E1 1 8 右尾灯A2 0 0A200A0 4 E1 1 9 左尾灯A09E210 193 右侧标志灯E211 193 左侧标志灯8/ 8 9/ 3X3 1 6 /3 8X3 16 /3 5X3 92 /6F106 挂车后位灯、示廓灯熔断丝F5 F5X323 /3F5F117 右远光灯熔断丝F4X3 94 /4 X3 95/4 X3 16 /1 9F118 左远光灯熔断丝F4F5 F5X3 9 3 /4 X3 92 /3 X3 16 /2 2F156 燃油加热熔断丝备用)F5 F 5F4X1 2 / 113 13 /4 51 3/4 3K116 远光灯继电器X1 2 / 103X 1 2/6 K116 挂车位置灯、示廓灯继电器33A1 88 /2 A1 87 /3X 12/ 7 X33L 左组合尾灯插接器X33R 右组合尾灯插接器56 a X6 X12 后分线盒插接器E1 1 4 E 115X62 X3 3L A1 88 /3 X3 3 RE1 09 A1 8 7 /2E1 12 2X316 驾驶室-车架线束插接器 (44孔) X323 左前部线束插接器( 7孔 )E2 1 1E2 1 0E 1 19 E1 17 E 1 18 E 11656 a X392 右前部线束插接器( 6孔 ) E1 13 E1 08X393 左前部线束插接器( 9孔 )6 6X3 3 L X3 3 RX394 右顶蓬线束插接器( 6孔 )X395 左顶蓬线束插接器( 6孔 )9/ 5 9/ 1 45 X 1 2/1 0 56/ 3 7 6/ 41 X 1 2/7X3 9 4 /3X3 9 5 /3 4/1 54 /11X1 2 / 25 X12/ 2 5F54/ 264 /239/129/ 79/ 27 9/ 3 1X6 X61/ 3 1 2/3 412/2 712 /2 711 /6 8/ 181 2/4 4 10 /43描图1 5 8 10 13 15 20 25 30 34 35 37 40 45 50 55 描校照明灯光旧底图总号。
