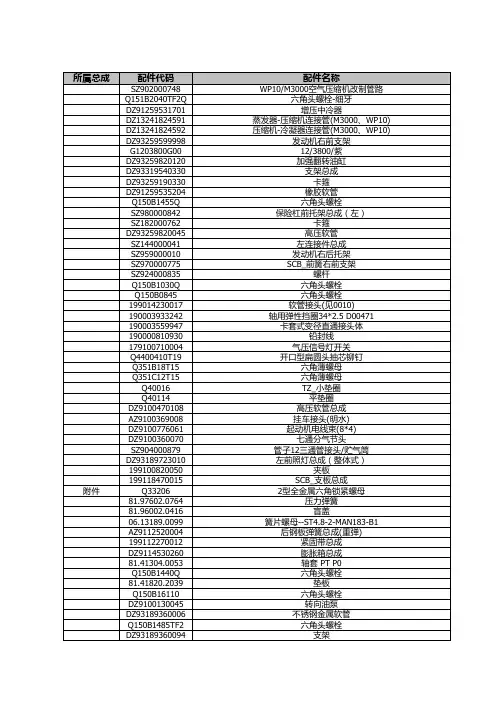

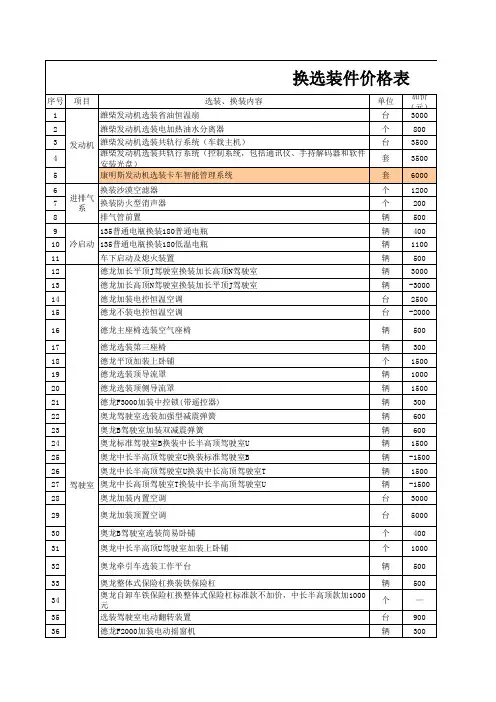

陕汽德龙F3000齐星驾驶室配件明细(参考)

第十章X3000电器系统5、灯具5.1 技术参数、内部结构、插接器针脚定义X3000车型室内灯具包括：阅读灯、驾驶室顶盖照明灯、卧铺灯、踏步灯，其中驾驶室顶盖照明灯仅高顶驾驶室配置。

所有灯具均为LED灯，额定电压24V。

5.1.1 阅读灯每个阅读灯额定功率0.27W，照明灯额定功率1.2W。

阅读灯结构如下图所示：插接器护套型号：PP0300501，端子：PP 0100101。

插接器针脚定义如下：5.1.2 驾驶室顶盖照明灯顶盖照明灯额定功率0.72W，其结构如下所示：插接器护套型号：PP0300301，端子：PP 0100101。

插接器针脚定义如下：5.1.3卧铺灯卧铺灯额定功率0.27W，其结构如下图所示：插接器护套型号：PP0300301，端子：PP 0100101。

插接器针脚定义如下：5.1.4 踏步灯踏步灯额定功率0.8W，其结构如下图所示：插接器护套型号：PP0450201，端子：PP 0125201。

插接器针脚定义如下：5.2 常见故障及排除方法5.2.1 灯具无法点亮检查灯具供电电源是否正常，若电源正常则灯具内部故障，更换灯具；若无电源输入，请仔细检查电路，排除故障。

5.2.2 前照灯技术参数X3000牵引车前照灯为组合整体式前照灯，主要功能有近光灯、远光灯、位置灯、转向灯、前雾灯和辅助远光灯，所有灯泡均为24V，各功能的划分如下图：牵引车前照灯后部结构如下图：X3000工程车前照灯各功能的划分如下图：工程车前照灯后部结构如下图5.3 牵引车前照灯插接器针脚定义：前照灯针脚定义电动调节针脚定义工程车前照灯针脚定义:前照灯针脚定义:电动调节针脚定义5.4 常见故障维修各功能灯不亮首先检查灯泡是否损坏，具体方法如下： 1、关闭钥匙电源；2、打开车门，打开上车踏板处的维修盖板；3、取下安装固定手柄，将前组合灯向车前推90mm,至翻转轴位置；4、将前组合灯沿翻转轴向下翻转50度后；5、打开大灯后部的防尘盖；取下插接器，松开固定灯泡的弹簧卡扣；取下灯泡，检查灯泡是否完好；6、注意：安装防尘盖时要确保安装到位，否则容易出现灯具进水进尘现象。

第十章X3000电器系统第一节仪表、传感器1. 技术参数：1.1 额定工作电压+24V DC；校验电压+28V DC；1.2 励磁电流（蓄电池充放电电流）：约为150mA；1.3 常电模式下，静态功耗≤3mA；1.4 正常工作时，功率约为15W；1.5 高配组合仪表有4个指针，47个指示灯；标配组合仪表有6个指针，47个指示灯；该表为驾驶员提供关于整车的相关信息，包括：1—转速表；2—车速里程表；3—燃油、尿素液位表；4—水温表；5，6—制动回路气压表；7—里程清零、界面切换按钮；8—菜单操作按钮；9—液晶显示屏：10—LED报警指示符区域。

1.6STOPECO1.7 传感器参数1.7.1 车速传感器参数：变速箱输出轴转一圈，车速传感器输出8个脉冲。

1.7.2 制动气压传感器参数：1.7.3 油量传感器参数：1.7.4 CNG气量传感器参数（CNG车型）：1.7.5 机油压力传感器（EGR车型）：1.7.6 水温传感器（EGR车型）：1.7.7 发电机W端输出转速信号：脉冲信号：高电平18-24V，低电平0-1V，频率越大，转速越高。

2. 针脚定义：2.1 高配组合仪表，零件号：DZ97189584110/DZ97189584100：2.2 标配组合仪表，零件号：DZ97189584120/DZ971895841303. 外围电气线路仪表有两个插接器，蓝色和绿色各一个。

3.1 潍柴国四/国四车型：3.1.1 蓝色插接器电气线路图：3.1.2 绿色插接器电气线路图：3.2.1 蓝色插接器电气线路图：3.2.2 绿色插接器电气线路图：3.3.1 蓝色插接器电气线路图：3.3.2 绿色插接器电气线路图：4. 电气功能简介4.1 发动机模式和车速里程表K值设置：4.1.1 对于高配组合仪表（零件号：DZ97189584110/DZ97189584100），发动机模式和车速里程表K值设置流程如下：4.1.2对于标配组合仪表（零件号：DZ97189584120/DZ97189584130），发动机模式和车速里程表K值设置流程如下：4.2 菜单操作流程：可在菜单中查询发动机、ABS、变速箱、缓速器、ECAS、车身控制器故障码；可在菜单中进行语言设置、发动机类型和车速里程表K值查询、可进行挂车负载检测。

第五章车桥概述陕汽X3000系列重卡装配汉德公司引进德国MAN公司生产的5.5吨级前轴；后桥选装10吨级MAN技术双级桥、13吨级MAN技术单级桥、13吨级MAN技术双级桥。

该系列车桥是汉德公司引进德国MAN公司技术生产的，是国内重卡车型的首选车桥。

具有结构紧凑、承载能力强、重量轻、维护方便的优点。

是国内最优秀的重卡车桥。

为了区别车桥的性能特征和生产制造信息，汉德车桥有型号和制造编号之分。

汉德车桥型号含义如下：制造编号含义如下：桥的制造编号体现桥的生产日期和流水号，从而能够追溯到桥的型号、零部件的制造和供货商，为三包期内的追偿和故障的质量分析以及对后期质量整改提供依据。

根据制造编号可以查出桥的型号，明确车桥的配置。

一般车桥上全部安有车桥铭牌，铭牌铆钉在桥壳气室支架连接板的右侧斜面上(见左下图)。

如果车桥在使用中铭牌丢失，在桥壳左侧的上平面上靠近弹簧钢板支架里侧，刻有车桥制造编号的钢印字头(如右下图)。

MAN前轴与一般常规的汽车随动前轴大同小异，只是在具体结构和维修规范上与常规随动前轴略有不同。

而驱动桥主减速器则是采用准双曲线齿轮传动，与常规圆锥齿轮传动略有不同的是，其主动齿轮不是从被动齿轮中心传递动力，而是从被动齿轮中心线下方偏置一个距离传递进去。

同一个型号系列的驱动车桥，有不同的速比可供选择，表中给出的即是各种型号驱动车桥的速比种类图1-1 5.5吨级MAM技术前轴外形图图1-2 13吨级MAN技术单极桥外形图图1-3 13吨级MAN制造双级桥第一节 5.5吨级MAN技术前桥技术参数三、拧紧力矩：四、前轴分解：1.开口销2.槽形螺母3.蝶形弹簧4.橡胶圈5.防尘罩6.横拉杆接头7.开口销8.螺栓9.上球座10.球头销11.下球座12.弹簧13.螺塞14.开口销15.槽形螺母16.转向上节臂17.双头螺栓18.横拉杆19.螺栓20.开口销21.开口销22.槽形螺母23.蝶形弹簧24.橡胶圈25.防尘罩26.横拉杆接头27.上球座28.球头销29.下球座30.弹簧31.螺塞32.主销堵盖螺塞33.平垫圈34.主销堵盖35.主销油封36.隔套37.主销38.主销上衬套39.调整垫片40.锁销41.止推轴承42.制动鼓43.内轴承外圈44.弹簧垫圈45.螺母46.内轴承内圈47.油封48.制动鼓底板49.平垫圈50.弹簧垫圈51.螺母52.油封座圈53.定位销54.转向节55.前轴56.横拉杆节臂57.开口销58.槽形螺母59.堵塞60.转向限位螺栓61.螺母62.主销下衬套63.主销油封64.平垫圈65.主销盖螺塞66.螺栓67.轮毂螺栓68.车轮螺母69.开口销70.轮毂71.外轴承外圈72.外轴承内圈73.转向节止推垫片74.槽形螺母75.垫密圈76.轮毂堵盖4、1拆除车轮：1）在后桥轮胎的前后用三角垫木塞住。

第五章车桥第三节单级减速驱动双联桥汉德公司目前生产有HD469和HD425型两种型号的单级减速驱动双联桥。

图3-1给出了双联桥的后桥外形图，图3-2给出了中桥的外形图。

1.轮毂2.制动鼓3.制动间隙自动调整臂4.复合式制动分室5.制动凸轮轴6.差速锁指示灯开关7.差速锁工作气缸接头8.通气孔图3-1 HD469型单级减速驱动后桥1.轮毂2.制动鼓3.制动凸轮轴4.制动间隙自动调整臂5.输出凸缘6.轮间差速锁指示灯开关7.轮间差速锁工作气缸接头8.通气孔9.输入凸缘 10.轴间差速锁指示灯开关 11.轴间差速锁工作气缸气接头图3-2 HD469型单级减速驱动中桥表3-1给出了HD469型单减双联桥的基本性能参数一、单级减速双联桥结构单级减速双联桥的轮边结构与上面介绍的单级减速单后桥的完全相同，除了半轴等部分零件有一定的区别之外，其余大部分零件均可互换。

双联桥的后桥结构与上一节介绍的HD450和HD485型单后桥大同小异，其维修拆装程序也都基本相同，只是HD425型双联后桥与HD450和HD485型单后桥结构完全相同，而HD469型双联后桥的差速器结构却与之略有差异。

图3-3给出了双联后桥中央传动的结构图。

1.被动齿轮2.差速器壳3.行星齿轮4.主减速器壳5.主动齿轮6.驱动桥壳7.半轴8.差速锁啮合套9.半轴齿轮 10.差速锁工作缸 11.主动齿轮轴承座 12.输入凸缘图3-3双联后桥中央传动机构图1.凸缘螺母2.凸缘3.4.凸缘油封5.隔环6.主动齿轮外轴承7.轴承座8.调整垫片9.螺栓 10.调整垫片 11.隔环 12.主动齿轮内轴承 13.主动齿轮轴14.支承轴承 15.主减速器壳 16.差速器轴承开槽螺母 17.差速器轴承 18.被动齿轮固定螺栓 19.在差速器壳 20.被动齿轮 21.半轴齿轮垫片 22.左半轴齿轮23.轴承瓦盖 24.瓦盖螺栓25.十字轴 26.行星齿轮 27.行星齿轮垫片 28.轴承瓦盖 29.锁止开口肖 30.定位肖 31.右差速器壳 32.差速器轴承 33.差速器壳联接螺栓 34.差速锁啮合套 35.差速锁指示灯开关 36.螺栓 37.差速锁工作气缸 38.活塞 39.O形圈 40.薄螺母 41.螺柱 42.拨叉轴 43.拨叉 44.回位弹簧45.气缸垫图3-4 HD425型双联后桥主减速器零件分解图1.凸缘螺母2.凸缘总成3.油封座4.油封5.主动齿轮外轴承6.螺栓7.轴承座8.O型圈9.主动齿轮内轴承 10.调整垫片 11.调整垫片 12.主动齿轮轴13.支承轴承 14.卡环 15.主减速器壳16.螺栓 17.锥形螺塞 18.螺栓 19.差速锁回位弹簧 20.差速锁气缸直通接头 21.垫圈 22.拨叉 23.差速锁气缸衬套 24.活塞杆 25.O形圈 26.密封衬垫 27.气缸盖 28.螺栓 29.密封圈 30.差速锁指示灯开关 31.差速器轴承开槽螺母 32.轴承 33.联接螺栓 34.差速锁啮合套 35.右差速器壳 36.半轴齿轮垫片 37.半轴齿轮 38.定位肖 39.十字半轴 40.轴承瓦盖 41.锁止开口肖 42.瓦盖螺栓 43.行星齿轮 44.行星齿轮垫片 45.轴承瓦盖 46.十字通轴 47.左差速器壳 48.被动齿轮图3-5 HD469型双联后桥主减速器零件分解图图3-4给出了HD425型双联后桥主减速器的零件分解图，图3-5给出了HD469型双联后桥主减速器的零件分解图。

汽车零部件名称大全对照表
以下是汽车零部件名称大全对照表，仅供参考：
发动机系统：气缸盖、曲轴、凸轮轴、气门摇臂、气门弹簧、气门挺杆、气门推杆、油泵、油滤器、油压传感器、油温传感器、空气流量计、节气门、点火线圈、火花塞、点火开关、燃油喷射器、喷油嘴、进气歧管、排气歧管、涡轮增压器
传动系统：离合器、变速器、传动轴、差速器、驱动轴、制动器、制动盘、制动鼓、制动片、制动鞋、制动液、制动助力器、手刹拉线、脚刹踏板、离合器踏板、油门踏板悬挂系统：减振器、弹簧、悬挂臂、摆臂、稳定杆、转向节、球头、转向机、转向拉杆、转向连杆、转向盘、转向柱、转向拉杆球头、转向拉杆下臂
制动系统：制动器、制动鼓、制动盘、制动片、制动鞋、制动液、制动助力器、手刹拉线、脚刹踏板、制动泵、制动泵皮带、制动泵泄压阀、制动泵油封、制动泵油封座电器系统：电瓶、发电机、起动机、点火线圈、点火塞、点火线、继电器、保险丝、开关、传感器、仪表板、仪表盘、空调压缩机、空调控制器
以上仅是汽车零部件名称大全对照表的部分内容，具体名称可能因不同车型和品牌而有所不同。

f3000参数
陕汽德龙F3000重卡是一款6X4驱动形式的重型卡车，具体参数如下：
1. 公告型号：SX3255DR384
2. 轴距：3775+1440mm
3. 车身长度：米
4. 车身宽度：米
5. 车身高度：米
6. 前轮距：2036或2018mm
7. 后轮距：1850/1850mm
8. 整车重量：吨
9. 额定载重：吨
10. 总质量：25吨
11. 吨位级别：重卡
12. 接近角：28度
13. 离去角：30度
14. 产地：陕西西安
15. 细分市场：城建渣土，矿用工程
16. 发动机参数：潍柴，汽缸数6，燃料种类柴油，排量，排放标准国三，最大马力340马力，最大输出功率250kW，最大扭矩1250N·m，最大扭
矩转速1400\~1600rpm，额定转速2200rpm。

发动机形式为水冷、四冲程、带排气门制动、直喷、增压中冷。

17. 货箱参数：货箱长度米，货箱宽度米，货箱高度米，货箱形式为后翻自卸式。

18. 变速箱参数：变速箱型号为法士特16JS160TA，变速箱品牌为法士特，前进档位16档，倒档数2个。

19. 油箱参数：油箱容量为280L。

20. 后桥描述：后桥允许载荷为16000kg，速比为。

21. 轮胎参数：轮胎规格为，轮胎数为10个。

请注意，这款车已经无法满足国内上牌标准，仅供出口或在非公路内部转运等不上牌地区使用。

以上参数仅供参考，建议查阅陕汽官网获取更准确的信息。

德龙3000驾驶室内开关说明1、德龙X3000采用三级铝合金脚踏板，宽体设计减少污渍和防滑，后部的一体式扰流罩，减少风阻提高行车安全性，轮眉、挡泥板带有示宽、警示作用的辅助转向灯。

2、德龙X3000车型在外观方面依然具有浓郁的家族气息，宽体遮阳罩、近光灯透镜光源、辅助转向灯提高长途行车的安全作用。

3、德龙X3000车型采用四幅式多功能方向盘，配有蓝牙连接、接打电话、音量调节和影音控制等功能。

透过方向盘可以看到仪表盘是机械式仪表盘+中间液晶显示屏设计，给驾驶员观察车辆具体的行驶状况提供较好的视觉效果。

4、中控台采用围绕式设计，在主驾位置方便驾驶员具体操作。

带有自动空调和影音娱乐设备，给驾驶员的行车生活带来更加舒适的体验。

5、副驾驶位置是采用折叠座椅的设计，下层宽体卧铺两侧同样设有玻璃窗，提高室内光线。

上层卧铺同样采用宽体、舒适型设计，为驾驶员营造舒适和安全的行车环境。

6、德龙X3000车型搭载的是潍柴WP10.5H460E50发动机，排量10.5L，最大功率460马力，最大扭矩2100N·m，达到国五排放标准。

与这款发动机相匹配的是法士特12JSD200TA-B系列手动系列铝合金变速器，头挡速比12.1，最高挡速比0.78。

7、德龙X3000车型整车配有尺寸为12.00R22.5的真空胎，轻量化钢制轮毂既满足承载能力有保障轻量化优势，轻量化5.5吨免维护前桥更适合标载物流运输。

8、底盘右侧配有800L的铝合金大容量油箱，完全满足干线物流运输的实际需要，意味长途运输过程中减少加油次数，提高运输效率。

9、11.5吨级MAN单级减速车桥主减速比为3.7，最高档经济转速为1300rpm的情况下，可以达71.2km/h，完全满足卡友对于砂石料、零担普货的时效要求。

五、汽车零部件主要产品目录代 码产 品 名 称计量单位备 注1、发动机零部件101汽油机电控喷射（ EFI ）装置万套102中央控制器（ECU）（电控单元）万个104怠速控制器万个105电磁阀万个106电动燃油泵万个107电控喷油器万个108节流阀体（节气门体）万个109柴油机电控喷射（ EFI ）装置万套110高压油泵万个111调速器万个112自动提前器万个113喷油器万个114偶件（柱塞偶件、喷油嘴阀座）万付115活塞万个116活塞环万根117活塞销万个118铜铅轴瓦万片119铝铅轴瓦万片120铝锡轴瓦万片121其他轴瓦万片122轴瓦带料吨123进排气门万个124摇臂万个125摇臂轴万个126气门挺柱万个127气门推杆万个代 码产 品 名 称计量单位备 注128液压挺柱万个129气门弹簧万个130薄壁气缸套万个131其他气缸套万个132无石棉气缸垫万个133其他气缸垫万个134进排气管垫万个135化油器万个136汽油泵万个137增压器千个138中冷器万台139空气滤清器万个140机油滤清器万个141柴油滤清器万个142汽油滤清器万个143空气滤芯万个144机油滤芯万个145柴油滤芯万个146汽车空调滤芯万个147水散热器(水箱)万台148油散热器万台149机油散热器万台150硅油风扇离合器万个151电动风扇万个152消声器万个153消声器排气管万个154排气净化器（催化转换器）万个155气缸体万个代 码产 品 名 称计量单位备 注156气缸盖万个157曲轴万根158凸轮轴万根159连杆万根160进气歧管万套161排气歧管万套162飞轮万个163飞轮齿圈万个164飞轮壳万个165平衡轴万个166机油泵万个167水泵万个168调温器万个169曲轴扭震减震器万付170液化石油气（LPG）装置套171压缩天然气（CNG）装置套172充气阀万个173组合阀万个174混合器万个175减压阀万个176电磁阀万个177油气转换开关万个178高压气瓶万个179油底壳万个180机油集滤器万个181曲轴箱通风装置万个182发动机起动辅助装置（冷起动装置）万个199其它发动机零部件（填报具体名称）代 码产 品 名 称计量单位备 注2、底盘零部件201变速器总成万台202液力自动变速器（AT)万台203无极自动变速器（CVT)万台204机械自动变速器（AMT)万台205液力变扭器万台206分动器总成万台207取力器总成万台208齿轮及花键轴万件209同步器齿环万件210链轮万个211离合器总成万套212离合器压盘总成万套213离合器从动盘总成万套214离合器盖万套215膜片离合器总成万套216离合器总泵万台217离合器分泵万台218齿轮齿条机械转向器万台219齿轮齿条液压助力转向器万台220循环球机械转向器万台221循环球液压助力转向器万台222电动助力转向器万台223电动助力转向控制器万台224电控液压助力转向器万台225转向助力泵万台226转向管柱万根227转向助力缸万只代 码产 品 名 称计量单位备 注228转向拉杆万根229球头销万个230转向节万个231转向节主销万个232盘式制动器万个233制动盘万个234制动钳万个235鼓式制动器万个236制动鼓万个237制动蹄万个238楔式制动器万台239驻车制动器万个240真空助力器（总泵）万台241真空助力器总成（带总泵）万台242液压制动总泵（主缸）万台243液压制动分泵（轮缸）万台244液压制动元件（各种制动阀）万个245制动空压机万台246气制动元件（各种气制动阀）万个247气制动总泵万台248制动室万个249制动防抱死装置（ABS）万套250驱动防滑装置（ASR）万套251排气制动阀万套252汽车真空泵（电动车用）万台253电子稳定系统（ESP)万套254电子驻车制动器（EPB)万套255轮胎气压报警系统万套代 码产 品 名 称计量单位备 注256液力缓行器万套257电涡流缓行器万套258等速万向节万套259十字轴万向节万套260传动轴万套261减震器万支262摩托车减震器万支263油气悬挂万套264螺旋悬挂弹簧万套265钢板弹簧吨266扭力杆万根267稳定杆万根268空气悬挂万个269轮毂万个270铝制车轮万个271钢制车轮万个272摩托车车轮（钢、铝）万个273液压举升装置万套274液压举升器（液压缸）万个275液压举升泵万个276液压举升阀万个277驾驶室液压翻转装置（液压、电动）万套278前桥总成万根279后桥总成万根280中桥总成万根281前轴万根282后轴万根283螺旋伞齿轮万套代 码产 品 名 称计量单位备 注284差速器万套285主减速器万套286轮边减速器万套287半轴万根288推拉软轴万根289拨叉万个299其它底盘零部件（填报具体名称）3、车身零部件301空调压缩机万台302空调装置万台303冷凝器万台304蒸发器万台305电磁离合器万个306膨胀阀万个307贮液器万个308暧风机万台309座椅总成万只310座椅调角器万个311滑轨万根312座椅骨架万只313安全带万根314安全气囊万个315车门锁万把316电动车锁（中控锁、防盗锁、遥控锁）万把317刮水器万个318风窗洗涤器万个319后视镜万个320电动后视镜万个代 码产 品 名 称计量单位备 注321玻璃升降器万个322电动玻璃升降器万个323气弹簧万个324遮阳板万个325顶盖通风窗万套326电动天窗万套327驾驶室万个328车身万个329货厢万个330车架万辆331车门铰链万个399其它车身零部件（填报具体名称）4、电器件 （电子）401起动机万台402发电机万台403发电机调节器万台404微电机万台405摩托车磁电机万台406分电器万台407点火线圈万个408火花塞万个409电热塞万个410中央接线盒万个411继电器万个412电线束万元413高压线千米414低压线千米415插接件万副代 码产 品 名 称计量单位备 注416高压阻尼线万组417灯泡万个418灯具万个419摩托车灯具万个420组合仪表万套421单表万个422传感器万个423仪表用软轴万根424摩托车组合仪表万套425组合开关万套426免维护蓄电池千伏安/时427蓄电池千伏安/时428喇叭万个429蜂鸣器、报警器万个430电控单元ELU（含电子模块）万个431热敏开关（温度控制开关）万个432汽车用收录（放）音组合机万台433卫星导航系统（GPS）套434汽车电驱动装置套435驱动发电机台436驱动蓄电池千伏安/时437驱动电动机台438电驱动控制系统套439动力电缆万米499其它电器件（填报具体名称）5、通用及其他件501强力螺栓（车轮、连杆、飞轮、传动轴、缸盖、曲轴等螺栓）万件502汽车紧固件万件代 码产 品 名 称计量单位备 注503管接件万件504制动摩擦片万片505无石棉制动摩擦片万片506离合器摩擦片万片507无石棉离合器摩擦片万片508粉末冶金件吨509塑料燃油箱万个510金属油箱万个511塑料保险杠万副512金属保险杠万副513仪表板万副514成型地毯万副515座椅靠垫万副516车门内护板万件517顶蓬万件518中空成型管万根519转向盘万个520密封件万元521门窗密封条万米522防尘罩万件523同步齿形带万根524多楔带万根525减震垫万件526制动软管万米527制动软管总成万根528空调软管万米529异型软管万米530刹车硬管万米代 码产 品 名 称计量单位备 注531高压油管万米532低压油管万米533输油管万米534随车工具万件535冲压零件万件536铸件、吨537锻件吨538汽车轮胎万条539汽车外胎万条540汽车内胎万条599其它通用及其它件（填报具体名称）。

第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽X3000系列重卡选用膜片弹簧离合器。

所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆（分离压爪）。

WP10系列发动机选装直径φ430毫米的膜片弹簧离合器，WP6、WP7系列发动机选装直径φ395毫米的膜片弹簧离合器，就是说M3000重卡的离合器的从动盘（摩擦片）直径为φ430毫米或φ395毫米。

一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式，一种是推式，另一种是拉式。

所谓推式离合器，就是与常规离合器相同，离合器分离轴承向前推动膜片弹簧使离合器分离，而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离。

图3-1就是推式离合器的压盘总成，图3-2所示为拉式离合器压盘总成。

图3-1 推式离合器压盘总成图3-2 拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸（分泵） 11.推杆图3-3 推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。

如图3-3，推式离合器与常规的螺旋弹簧离合器结构相近，只是用一只膜片弹簧代替了螺旋弹簧和分离杠杆（分离压爪）。

膜片弹簧4是一个鼓形弹簧，在内圈圆周上开有若干槽，它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用，同时又起到分离杠杆的作用。

如图3-5，与常规螺旋弹簧离合器不同的是，膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。

每个传动片都是由四片弹性刚片组成。

它的作用是将发动机旋转的动力传递给压盘，从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。

1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸（分泵） 11.推杆图3-4 推式离合器工作原理图图3-5 压盘壳与压盘之间的传动片如图3-3和3-4，当发动机运转而驾驶人员没有踩离合器踏板时，分离轴承5与膜片弹簧的分离爪之间有一间隙A，膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。
