电缆桥架选型步骤

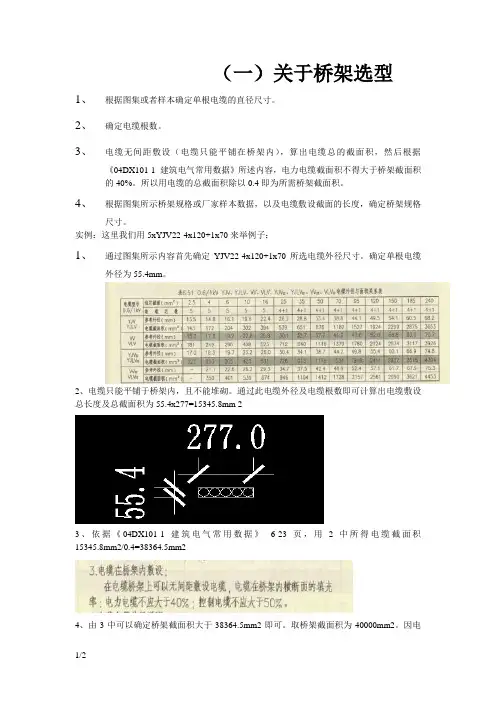

（一）关于桥架选型
1、根据图集或者样本确定单根电缆的直径尺寸。

2、确定电缆根数。

3、电缆无间距敷设（电缆只能平铺在桥架内），算出电缆总的截面积，然后根据
《04DX101-1 建筑电气常用数据》所述内容，电力电缆截面积不得大于桥架截面积的40%。

所以用电缆的总截面积除以0.4即为所需桥架截面积。

4、根据图集所示桥架规格或厂家样本数据，以及电缆敷设截面的长度，确定桥架规格
尺寸。

实例：这里我们用5xYJV22-4x120+1x70来举例子：
1、通过图集所示内容首先确定YJV22-4x120+1x70所选电缆外径尺寸。

确定单根电缆
外径为55.4mm。

2、电缆只能平铺于桥架内，且不能堆砌。

通过此电缆外径及电缆根数即可计算出电缆敷设总长度及总截面积为55.4x277=15345.8mm 2
3、依据《04DX101-1 建筑电气常用数据》6-23页，用2中所得电缆截面积15345.8mm2/0.4=38364.5mm2
4、由3中可以确定桥架截面积大于38364.5mm2即可。

取桥架截面积为40000mm2。

因电
缆敷设水平长度为277mm，故线槽宽度需大于此值。

则确定桥架尺寸为：400x100mm。

(即桥架所选型号中宽度及高度均大于总电缆敷设后的宽度及高度)
注：桥架选择依据《04DX101-1 建筑电气常用数据》6-63页。

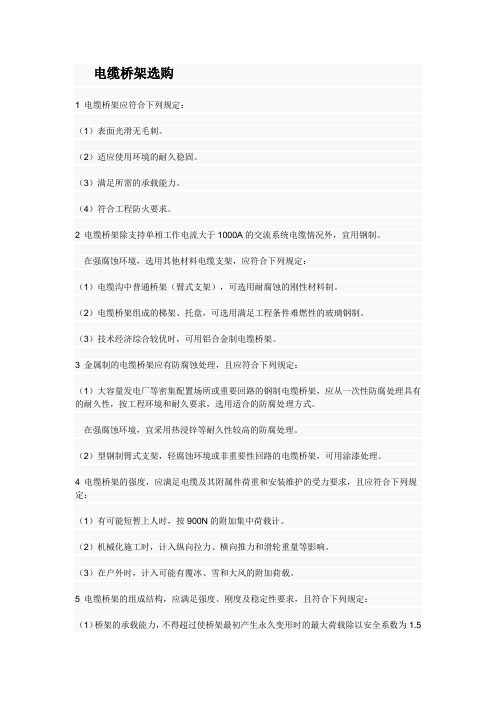

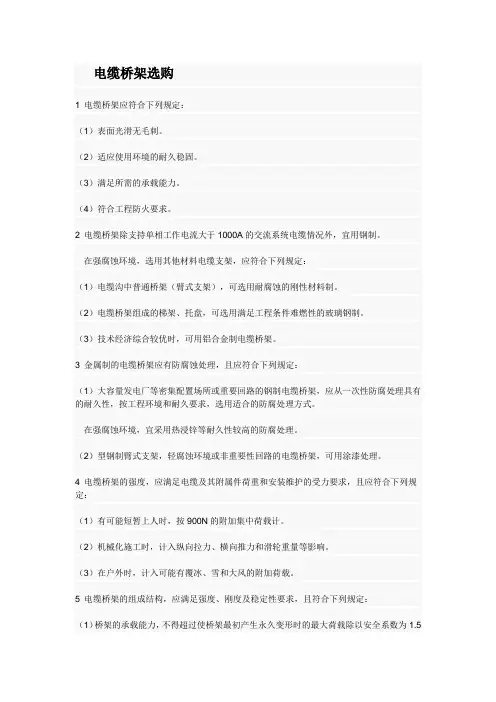

电缆桥架选购1 电缆桥架应符合下列规定：（1）表面光滑无毛刺。

（2）适应使用环境的耐久稳固。

（3）满足所需的承载能力。

（4）符合工程防火要求。

2 电缆桥架除支持单相工作电流大于1000A的交流系统电缆情况外，宜用钢制。

在强腐蚀环境，选用其他材料电缆支架，应符合下列规定：（1）电缆沟中普通桥架（臂式支架），可选用耐腐蚀的刚性材料制。

（2）电缆桥架组成的梯架、托盘，可选用满足工程条件难燃性的玻璃钢制。

（3）技术经济综合较优时，可用铝合金制电缆桥架。

3 金属制的电缆桥架应有防腐蚀处理，且应符合下列规定：（1）大容量发电厂等密集配置场所或重要回路的钢制电缆桥架，应从一次性防腐处理具有的耐久性，按工程环境和耐久要求，选用适合的防腐处理方式。

在强腐蚀环境，宜采用热浸锌等耐久性较高的防腐处理。

（2）型钢制臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。

4 电缆桥架的强度，应满足电缆及其附属件荷重和安装维护的受力要求，且应符合下列规定：（1）有可能短暂上人时，按900N的附加集中荷载计。

（2）机械化施工时，计入纵向拉力、横向推力和滑轮重量等影响。

（3）在户外时，计入可能有覆冰、雪和大风的附加荷载。

5 电缆桥架的组成结构，应满足强度、刚度及稳定性要求，且符合下列规定：（1）桥架的承载能力，不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值。

（2）梯架、托盘在允许均布承载作用下的相对挠度值，对钢制不宜大于1/200；对铝合金制不宜大于1/300。

（3）钢制托臂在允许承载下的偏斜与臂长比值，不宜大于1/100。

6 电缆桥架种类的选择，应符合下列规定：（1）明敷的全塑电缆数量较多，或电缆跨越距离较大、高压电缆蛇形安置方式时，宜用电缆桥架。

（2）除（1）项外，可用普通桥架、吊架直接支持电缆。

7 电缆桥架品种的选择，应符合下列规定：（1）在有易燃粉尘场所，或需屏蔽外部的电气干扰，应采用无孔托盘。

电缆桥架选型步骤1.确定环境条件，环境条件一般有三种：腐蚀环境，正常环境，特殊环境。

2.确定走向，根据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可沿工艺管道走。

3.计算荷重，计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G G总=n1q1+……nnqn式中：q1.q2.q3……qn为每根电缆单位重量（kg/m）n1.n2.n3……nn为相同电缆的根数G总<G允（电缆桥架的允许荷载，参照荷载曲线图表）4.电缆桥架选型，根据电缆荷载及桥架安装处的环境，以桥架的荷载曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

5.根据电缆走向及安装的环境确定桥架的固定方式：悬挂式、直立式，（这两种形式可采用单侧固定或双侧固定）、壁侧式等。

6.各种电缆在电缆桥架上的层次安排与层间距离。

电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次往下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。

层次电缆用途采用的电缆桥架形式计算机电缆带盖板的盘架或槽架，全封闭式屏蔽电流带盖板的盘架或槽架，全封闭式一般控制电缆梯架低压动力电缆梯架高压动力电缆1.5 ～ 3KV 带盖板的盘架特高压动力电缆3 ～ 5KV 带盖板的盘架各层电缆的层间距离为：控制电缆≥ 200mm，动力电缆≥ 300mm,机械化敷设电缆≥ 400mm7.当桥架的固定方式采用悬挂式且托臂为单侧多层式安装时，为了立柱受力平衡，应选用对称载荷方式，敷设电缆桥架。

8.大跨距敷设电缆，可选用大跨距电缆桥架。

9.电缆桥架在穿越易受外来机械损伤的地区和日晒地区，应选用防护盖板。

10.当电缆槽或桁架式梯架需转变分支时，可采用各种弯通连接。

11.选择电缆桥架的支撑间距应小于允许支撑跨距。

宽度应留有一定的备用空位，以便以后增添电缆用。

12.当电力电缆和控制电缆较少时，可在一个电缆架上安装，但中间要用隔板将电力电缆和控制电缆隔开。

电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。

1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。

电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。

1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。

1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。

其整体耐火性能应满足国家有关规范或标准的要求。

在工程防火要求较高的场所．不宜采用铝合金电缆桥架。

1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。

1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。

1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。

若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。

1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。

电缆桥架的设计、选型、安装步骤详解1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、其它安装(1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

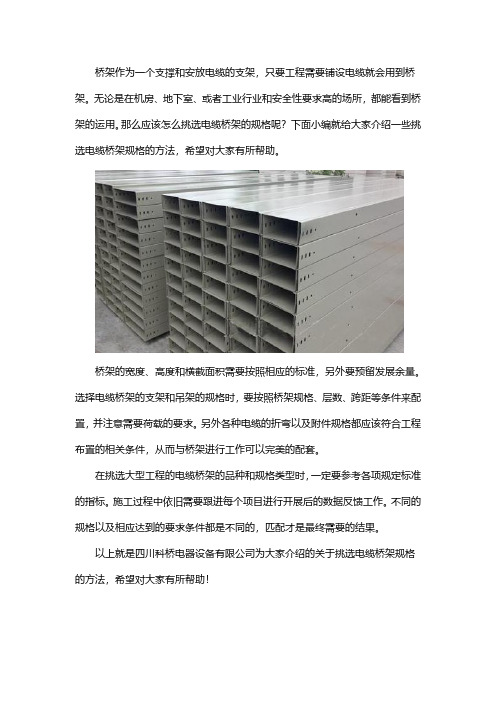

桥架作为一个支撑和安放电缆的支架，只要工程需要铺设电缆就会用到桥架。

无论是在机房、地下室、或者工业行业和安全性要求高的场所，都能看到桥架的运用。

那么应该怎么挑选电缆桥架的规格呢？下面小编就给大家介绍一些挑选电缆桥架规格的方法，希望对大家有所帮助。

桥架的宽度、高度和横截面积需要按照相应的标准，另外要预留发展余量。

选择电缆桥架的支架和吊架的规格时，要按照桥架规格、层数、跨距等条件来配置，并注意需要荷载的要求。

另外各种电缆的折弯以及附件规格都应该符合工程布置的相关条件，从而与桥架进行工作可以完美的配套。

在挑选大型工程的电缆桥架的品种和规格类型时，一定要参考各项规定标准的指标。

施工过程中依旧需要跟进每个项目进行开展后的数据反馈工作。

不同的规格以及相应达到的要求条件都是不同的，匹配才是最终需要的结果。

以上就是四川科桥电器设备有限公司为大家介绍的关于挑选电缆桥架规格的方法，希望对大家有所帮助！。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

电缆桥架选购方法跟着时代的行进，不少建材也更新换代越来越先进，电缆桥架就是技术创新的产品，现已得到了不少建材商的喜欢，许多工程都会使用到。

但是不少人在选购电缆桥架方面有不少的疑问，不知道该用什么规格型号的，往往会大材小用，造成成本的增加。

下面为大家介绍一下关于电缆桥架在选购方面的知识：一、电缆桥架结构选择我们常常在工程规划文件里边将电缆桥架统称为“桥架”，可是并未具体的指出其类型和结构特征等等，因为不同的结构、标准和原料桥架价格距离较大，届时收购人员一头雾水的盲目购买，形成本钱添加或许收购回来的桥架不适用等一系列的问题。

所以在规划的接单应要求规划师依据施工环境和技能要求，标明桥架的结构和类型，合理的挑选电缆桥架。

二、电缆桥架材质选择电缆桥架原料是桥架工程常见的另一个问题。

如果是依照桥架资料来区分，能够分为钢制电缆桥架、玻璃钢电缆桥架、铝合金电缆桥架等。

铝合金桥架重量轻，因为钢和铝比重不同（AI=2.7,Fe=7.86）份额约为3：1。

铝合金桥架外形和荷载性与钢质桥架根本附近，不过费用方面铝合金桥架会比镀锌钢制桥架造假要高20%，并且运用寿命是钢制电缆桥架的5倍以上。

玻璃钢桥架的特点是质量轻，比重是碳钢的1/4，运用寿命长，但价格是钢制桥架的3倍。

切开便利、拼装灵敏、装置无需动火等都是施工方面的优势。

三、电缆桥架表面防腐类别选择工程规划常见问题三：电缆桥架类型没有标明防腐层的类别，也没有一致文字。

电缆桥架依照外表防腐层类别区分主要有热浸锌、冷镀锌、粉末静电喷涂等。

冷镀锌适用于一些轻腐蚀环境的室外，造价较低。

热浸锌适用于重腐蚀室外环境可是造价高。

粉末喷塑适用于枯燥常温室内环境，价格一般。

规划人员可根据工程环境来挑选外表防层类别。

四、电缆桥架防火等级选择电缆桥架在有防火要求的环境安装时，可在桥架及其支架表面涂上防火涂层或者在桥架、托盘内添加具有耐火或燃烧性能低的隔板、网等材料构成封闭或者半封闭的结构。

电缆桥架尺寸怎么选择及计算桥架安装时应当注意哪些问题电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范引导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应依据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等构成。

建筑物内桥架可以独立架设,也可以附设在各种建（构）筑物和管廊支架上。

电缆桥架有哪些种类呢？安装电缆桥架时应当注意那些问题？（2）实际敷设的工序和技术要求①、弹线定位：依据设计图纸确定桥架走向，从始端至终端找好水平线或垂直线，用粉线袋在线路的中心外进行弹线，依照设计图要求及施工验收规范规定，分别找出分线盒、分线口及支架的实在位置，用铅笔分别标注。

一般支架间距为1．01．5m。

②、桥架敷设：依据标准位置放置分线盒和支架，然后放置桥架和出线口，同时依据需要加各种配件，朝上的桥架不必立得太长，否则易被砸断。

连接完毕后，调整支架和塑料盖，使出线口到适当高度。

达到位置正确，固定坚固，走向合理。

桥架水平或垂直敷设部分平直度和垂直度允许偏差不超过5mm。

为防止灰浆进入，各连接处周边抹专用胶，各分线盒、出线口盒盖拧紧，并用铁丝绑扎，未端加塑料封堵。

浇筑混凝土时设专人看护，发觉问题适时处理。

③、跨接地线焊接：依据施工规范，确定跨接线规格。

地线两端焊接面不小于该跨接线截面的6倍，焊缝均匀坚固。

④、槽内配线：首先清扫桥架，可先将带线穿插至出线口，然后将布条绑在带线一端，从中一端将布线条拉出，反复多次可将桥架内的杂物和积水清理干净，也可用空气压缩机将桥架内的杂物和积水吹出。

放线前应先检查管及桥架连接处的护日是否齐全。

⑤、线路检查及绝缘遥测可参照管内穿绝缘导线安装工程的相关部分。

⑥、面板安装：搭配装修，依据各出线口用途，安装相应的面板。

（3）针对本工程的特别预埋要求依据本工程的建筑为混凝土的特点，在桥架安装施工前应当注意以下几点：①、依据弱电管线系统的设计在混凝土支撑处应当在混凝土没有防腐处理前应当预先烧制桥架支撑角铁，为桥架的安装准备固定件。
