热镀锌又被称为热镀锌,热镀锌桥架是由冷喷热镀锌桥架构成，原锌层经物理学打磨抛光除去。
特点在本来的绝大部分的赶到提升。
热镀锌是热镀锌桥架的全新升级，有着着比热镀锌桥架更为强大的使用期及其耐腐蚀特性，可以用于一切的地形地貌中。
镀锌线管规格型号有:Φ16、Φ20、Φ25、Φ32、Φ40、Φ50。
镀锌线管壁厚有: 0.8毫米、1. 0Mm、1.毫米、1. 3mm、1. 5毫米、1. 6毫米。
热镀锌桥架国家标准薄厚:
槽体式/金属托盘桥架板才最少容许薄厚规范:桥架总宽<300mm时，薄厚挑选1.3mm，后盖板挑选1. omm；
300mm≤桥架总宽<500mm时，薄厚挑选2.0mm，后盖板挑选1.3mm；
500mm≤桥架总宽<800mm时，薄厚挑选3.0mm，后盖板薄厚挑选1.5mm。
一般梯式桥架板材最少容许薄厚规范:
当桥架总宽度为300m时，选择13mm厚度，后盖为10mm；
当桥架总宽度小于500mm时，厚度为15mm，后盖板为15mm；
500mm≤桥架总宽<800mm~时，薄厚挑选2.0mm，后盖板薄厚挑选2.0mm。
河南宝恒电气设备有限公司具备产品开发、设计、制造、施工、调试一条龙服务,生产热镀锌电缆桥架，母线槽。
产品具有性能好、安装方便、质量优、价格低等特点。
国标桥架规格及壁厚标准桥架是一种常见的电气安装设施。
它是一种由金属材料制成，能够支撑电缆、光纤、管道等设施的设备。
根据规格和材料的不同，桥架具有不同的颜色、厚度和形状。
在我们的生活中，电梯、建筑物和机房等地方都需要使用桥架。
为了保证桥架的质量、安全和可靠性，我们需要理解国标桥架规格及壁厚标准。
第一步骤：了解桥架的规格在国标中，对于桥架的规格标准已经有了明确的规定。
这些规格包括通用桥架、电缆桥架、光缆桥架等不同种类的桥架规格。
其中，通用桥架标准的高度和宽度尺寸为100，150，200和300mm。
每个规格的宽度和高度都不同，因此我们需要根据实际需要来选择不同尺寸的桥架。
此外，在选取桥架时，我们还需要注意它的承载能力，以确保能够承载我们所需要的电缆、光缆等设施。
第二步骤：了解桥架的壁厚桥架的壁厚对于其质量和稳定性非常重要。
随着桥架的使用年限增长，如果它的壁厚不足，则容易变形或者出现连接问题。
因此，在选购桥架时，我们应该了解不同规格桥架的壁厚标准。
相比于普通通用桥架来说，电缆桥架的壁厚应该稍微厚一些。
而且，在选取桥架时，我们还需要注意其材料，以确保它在强度和硬度方面符合我们的要求。
第三步骤：了解桥架的安装方式安装桥架的过程中，我们需要考虑到其安装方式。
一般来说，桥架的安装方式主要有直线安装和弯曲安装两种。
直线安装是指将桥架沿着直线整齐地安装。
而弯曲安装是指将桥架沿着弧线布置，因此在这种情况下，我们需要选择不同形状的桥架。
第四步骤：了解桥架的附件规格在选购桥架时，我们还需要了解与之相配套的附件规格。
这些附件包括固定支架、转角接头、弯头、T型接头和十字接头等。
通过合理选择不同形状和规格的附件，我们可以为桥架的安装提供更多的灵活性和便捷性。
总之，了解国标桥架规格及壁厚标准对于我们正确选择桥架是非常重要的。
除了上述的步骤以外，在选购桥架时，我们还需要注意到一些其他方面的问题，如桥架的防腐处理、桥架的材料等。
只有全面考虑这些方面，我们才能够选择到质量、安全、稳定的桥架。

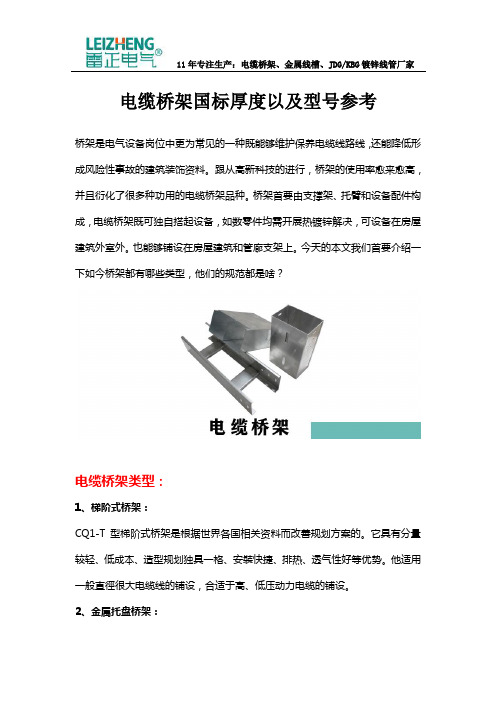

电缆桥架国标厚度以及型号参考桥架是电气设备岗位中更为常见的一种既能够维护保养电缆线路线，还能降低形成风险性事故的建筑装饰资料。
跟从高新科技的进行，桥架的使用率愈来愈高，并且衍化了很多种功用的电缆桥架品种。
桥架首要由支撑架、托臂和设备配件构成，电缆桥架既可独自搭起设备，如数零件均需开展热镀锌解决，可设备在房屋建筑外室外。
也能够铺设在房屋建筑和管廊支架上。
今天的本文我们首要介绍一下如今桥架都有哪些类型，他们的规范都是啥？电缆桥架类型：1、梯阶式桥架：CQ1-T型梯阶式桥架是根据世界各国相关资料而改善规划方案的。
它具有分量较轻、低成本、造型规划独具一格、安裝快捷、排热、透气性好等优势。
他适用一般直徑很大电缆线的铺设，合适于高、低压动力电缆的铺设。
2、金属托盘桥架：金属托盘桥架是原油、化工厂、轻工业、通讯器材等层面运用最普遍的一种。
它具有分量较轻、荷载大、造型规划美观大方、构造简易、安裝快捷等优势。
它即适用动力电缆的安裝，也合适于变频电缆的铺设。
3、槽式桥架：槽式桥架是一种全封闭式型桥架。
它最适用铺规划算机电缆、电力电缆、热电阻电缆线以及他高精度系统软件的变频电缆等。
它对变频电缆的屏蔽掉影响和重浸蚀中自然环境电缆线的安全防护都是有不错的实际效果。
梯阶式、金属托盘、槽体式桥架分别长处和缺点：梯阶式汇线桥架具有优良的自然通风特性，不防污、不防影响。
槽体式、金属托盘汇线桥架具有防污、防影响特性。
桥架国家标准厚度：注：国家标准一般是较为严实对安全性规则很高的工程项目而使用的较多。
<100毫米桥架总宽<150mm~时，薄厚需选择1.5毫米<150mm桥架总宽<400mm~时，薄厚就得选择1.5毫米至1.8毫米<400mm桥架总宽<600Mm~时，选择1.8毫米至2.0Mm<600Mm桥架总宽<1200Mm~时，选择2.0Mm至2.5毫米。
电缆桥架国家标准厚度（2020版）按目前2020年电缆桥架国标厚度，还是依据《JBT10216-2013 电控配电用电缆桥架》这份标准作为参考：在这里纠正下，国家标准的开头是GB或者GB/T，至于这份JBT开头的是机械行业标准的意思，电缆桥架这个产品厚度这一块国家没有严格给出指定的标准，所以全部人都是以这份机械标准作为参考。
当然也可以依据《TCECS 31-2017 钢制电缆桥架工程技术规程》标准作为参考（这份推荐壁厚更厚一点）包括我们供应商拿电缆桥架样板去国家检验局检测，检测局工作人员都是依据这份《JBT10216-2013 电控配电用电缆桥架》标准去检测产品。
电缆桥架国家标准厚度怎么选？（视频告诉你）根据《JBT10216-2013 电控配电用电缆桥架》，电缆桥架国标厚度标准如下：电缆桥架规格表：根据 JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架规格如下图：电缆桥架简介：电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。
电缆桥架型号介绍：电缆桥架常用的型号种类：槽式桥架、梯式桥架、托盘式桥架（详情如下）无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。
梯式电缆桥架：梯式桥架简称“ 梯式电缆桥架” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。
有孔电缆托盘桥架（托盘式电缆桥架）：是半密封型，它跟槽式桥架的姿态十分类似，它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。
以上便是桥架国标厚度（最新）的介绍，希望以上的介绍大家看完之后能对电缆桥架有更清晰的认识。
国标桥架规格及壁厚一、引言国标桥架是一种常见的电缆支架，广泛应用于建筑、电力、通信等领域。
在使用桥架时，规格和壁厚是两个重要的参数。
本文将详细介绍国标桥架的规格和壁厚。
二、国标桥架规格国标桥架规格是指桥架的尺寸大小。
根据国家标准，桥架的规格分为50mm、75mm、100mm、150mm、200mm、300mm六种。
其中，50mm和75mm规格的桥架主要用于轻型电缆的敷设，100mm和150mm规格的桥架适用于中型电缆的敷设，200mm和300mm规格的桥架则适用于重型电缆的敷设。
在选择桥架规格时，需要根据电缆的类型、数量和敷设环境等因素进行综合考虑。
一般来说，电缆数量较少、敷设环境较狭窄的地方可以选择小规格的桥架，而电缆数量较多、敷设环境较宽敞的地方则需要选择大规格的桥架。
三、国标桥架壁厚国标桥架壁厚是指桥架的材料厚度。
根据国家标准，桥架的壁厚分为1.0mm、1.2mm、1.5mm、2.0mm、2.5mm、3.0mm六种。
其中，1.0mm 和1.2mm壁厚的桥架主要用于轻型电缆的敷设，1.5mm和2.0mm壁厚的桥架适用于中型电缆的敷设，2.5mm和3.0mm壁厚的桥架则适用于重型电缆的敷设。
在选择桥架壁厚时，需要根据电缆的重量、敷设长度和敷设环境等因素进行综合考虑。
一般来说，电缆重量较轻、敷设长度较短的地方可以选择薄壁桥架，而电缆重量较重、敷设长度较长的地方则需要选择厚壁桥架。
四、结论国标桥架规格和壁厚是影响桥架使用效果的两个重要参数。
在选择桥架时，需要根据电缆的类型、数量、重量、敷设长度和敷设环境等因素进行综合考虑，选择合适的规格和壁厚的桥架，以确保电缆的安全敷设和稳定运行。
热镀锌桥架国标厚度表
热镀锌又被称作“热浸锌”，热镀锌桥架是由冷喷锌桥架历经物理学打磨抛光正确处理加工除去原来锌层，再将桥架放进600°C上下持续高温消溶的锌液中，推动桥架表面粘附很厚锌层。
特性在原本的绝大多数的基数上的提升。
热镀锌是热镀锌桥架的全新升级升級，拥有着比热镀锌桥架更加强悍的使用寿命以及抗腐蚀特点，能能用一切的地理环境中。
热镀锌桥架型号规格各自有：槽体式桥架、托盘式桥架、梯阶式桥架
槽体式桥架：又被称为“托盘式没孔电缆桥架”，是一种全封闭式的桥架，拥有非常好的耐腐蚀工作能力。
托盘式桥架：又被称为“托盘式有孔桥架”，底端含有开洞，因此得到了排热快这一特性。
阶梯式桥架:基于世界各国材料制品开发的新桥架，属于开放桥架，具有馀热快、结构简单、安装方便等特性。
热镀锌桥架国标厚度表：。
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家电缆桥架分类及厚度电缆桥架是一款为维修保养电缆而演化的产品，是电缆的维修保养壳，防止电缆收到外界因素的损坏。
重要由固定支架、托臂和安裝零配件组成，桥架重要类型可以分为梯式桥架、没孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立构建安装，全部零件均需进行热浸镀锌处理，可安装在建筑物外户外。
还能够铺装在建筑物和管廊支架上。
在地下停车场、制造厂厂房等许多外露电缆务必被维修保养的供配电系统地理环境全是见到电缆桥架的运用电缆桥架分类：没孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种封闭式型的电缆桥架。
最可用铺装计算机电缆、电线电缆、热电偶电缆及其他高精密系统的变频电缆等。
它对变频电缆的屏蔽危害和重腐蚀地理环境中电缆的安全防范全是有非常好的预期效果。
梯式桥架：梯式桥架统称“梯式桥架”它外型不同寻常像折叠梯子模样，中间焊用横杠工程加固支点促进净重比较轻、成本低、承受能力极强、透气性率好，一般直径比较大的电缆和高、低动力电缆的铺装全是运用到。
有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密闭性型，它跟槽式桥架的样子十分类似，它具有净重比较轻、载荷大、产品造型设计别具一格、结构简单、安装方便快捷等优点。
既可用动力电缆的安装，也可用变频电缆的铺装。
电缆桥架国家行业标准薄厚：注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。
<100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm<150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm<400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm<600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm。
镀锌桥架镀锌层厚度标准《镀锌桥架镀锌层厚度标准》前言嘿，朋友们！今天咱们来聊聊镀锌桥架镀锌层厚度标准这个事儿。
你知道吗，在很多建筑工程、电气布线等项目里，镀锌桥架那可是相当重要的一个角色。
它就像一个坚固又可靠的小助手，保护着桥架里面的电缆之类的东西。
那镀锌层呢，就像是给桥架穿上的一层铠甲，而这层铠甲的厚度可是有标准的哦。
咱们了解这个标准，一方面能保证工程的质量，另一方面也能让我们在使用和选择镀锌桥架的时候心里更有底儿，所以今天就跟着我好好探究一下这个镀锌层厚度标准吧。
适用范围这镀锌桥架镀锌层厚度标准适用的场景可不少呢。
比如说在各种建筑物的电气系统安装里，无论是住宅、写字楼，还是工厂、商场啥的。
就像咱们常见的住宅，从电表箱到各个房间的电线敷设，可能就会用到镀锌桥架来规整线路，这时候镀锌层厚度就得符合标准。
还有在一些工业厂房里，大型的电气设备之间的线路连接，镀锌桥架承担着保护和支撑电缆的任务，这里的镀锌层厚度标准也是一视同仁的。
再比如在数据中心，那里面可是有成千上万的电缆和线路，镀锌桥架是保障线路安全有序的重要部件，其镀锌层厚度当然也要遵循相应标准啦。
简单说呢，只要是用到镀锌桥架来铺设电缆、电线的地方，这个镀锌层厚度标准就大概率适用。
术语定义1. 镀锌桥架- 说白了，镀锌桥架就是一种桥架，桥架是用来支撑电缆和电线的架子，就像给电缆们盖了个小房子一样。
而镀锌桥架呢，就是在这个桥架的表面镀上了一层锌。
这层锌可以起到很好的保护作用，防止桥架生锈、腐蚀啥的。
你可以想象一下，这锌就像是给桥架涂了一层超级保护膜。
2. 镀锌层厚度- 这个就是指在桥架表面所镀的锌层的厚度啦。
这个厚度可不是随便定的，它是衡量镀锌桥架质量的一个很重要的指标呢。
就好比一件衣服的厚度，厚一点可能就更保暖、更耐用，镀锌层厚一点就能更好地保护桥架。
正文1. 标准的核心部分- 1.1化学成分要求- 在镀锌桥架的镀锌层里，锌的纯度是有一定要求的。
国标桥架规格表厚度国标桥架规格表是指根据国家标准制定的桥架的规格参数表，其包含了桥架的厚度、宽度、高度以及其他各项技术指标等相关内容。
在实际工程应用中，桥架的厚度是其中关键的一个参数，下面将详细介绍国标桥架规格表中有关桥架厚度的相关参考内容。
首先，国标桥架规格表的厚度参数主要分为两种，一种是桥架的壁厚，另一种是桥架的压接强度。
桥架的壁厚是指桥架外壁的厚度，其直接影响到桥架的强度和稳定性。
一般而言，桥架壁厚的单位为mm，常见的有1mm、1.2mm、1.5mm、2mm等等。
壁厚的选择需要根据桥架的用途和负载要求来确定，一般情况下，桥架的壁厚越大，承载能力越强，但同时会增加成本和重量。
另一种桥架厚度参数是桥架的压接强度。
桥架的压接强度是指桥架底座和支架之间的连接方式。
桥架通常通过底座和支架进行固定，而底座和支架之间的连接方式是通过压接来实现的。
桥架的压接强度决定了桥架的稳定性和安全性。
一般而言，桥架的压接强度要按照相应的规范进行设计和选择。
此外，在国标桥架规格表中，还有一些其他与桥架厚度相关的参考内容。
例如，桥架的宽度和高度也与厚度有一定的关系。
桥架的宽度主要影响到电缆的安装和维护工作，一般情况下，桥架的宽度要根据电缆的数量和规格来确定。
桥架的高度则与底座和支架的高度有关，其一般根据实际工程需要和施工要求来确定。
综上所述，国标桥架规格表中的厚度参考内容主要包括桥架的壁厚和压接强度。
壁厚决定了桥架的强度和稳定性，压接强度影响桥架的连接方式和安全性。
此外，桥架的宽度和高度也与厚度有一定的关系。
这些参考内容在实际工程中需要根据具体情况来确定，以保证桥架的安全、稳定和可靠。
喷塑喷塑电缆桥架厚度标准喷塑电缆桥架是一种常见的电缆支架，它具有耐腐蚀、耐高温、防火等特点，广泛应用于工业、建筑等领域。
为了确保喷塑电缆桥架的使用寿命和安全性，对其喷涂的厚度进行标准化是十分必要的。
下面是喷塑电缆桥架厚度标准的详细介绍。
1、喷涂前的处理在进行喷涂之前，需要进行表面处理。
首先需要清理表面的污物和油脂，以保证喷涂的牢固性。
然后进行除锈处理，将表面的锈蚀物去除干净，以免影响喷塑质量。
清理和除锈处理完成后，再进行表面处理，使其变得均匀细腻。
2、喷涂的厚度标准（1）环氧聚酯粉末的干膜厚度应在50μm-60μm之间。
3、喷涂技术的要求（1）喷涂应在室内进行，避免受风吹雨淋等气象条件的影响。
（2）选择喷枪要尽可能的轻便，方便喷涂。
（3）搅拌涂料时要注意，不可过度搅拌，以免对涂料的成份产生影响。
（4）喷涂时应均匀地涂抹，避免出现喷涂不均的现象。
（5）喷涂完毕后要进行试验，检查涂层的质量和厚度是否符合标准。
二、喷塑电缆桥架的喷涂效果及质量要求1、颜色鲜艳美观。
2、涂层平整、光滑，无明显凹凸。
3、涂层附着力强，不易剥落。
4、涂层表面不易被划伤，不易受到化学腐蚀的影响。
5、涂层厚度符合标准，厚薄均匀。
需要特别提醒的是，喷塑电缆桥架在使用过程中要避免受到剧烈撞击和强力拉扯，以免影响喷涂质量和使用寿命。
除了对喷塑电缆桥架喷涂厚度的标准化外，还有一些其他的注意事项需要大家牢记，以确保喷塑电缆桥架的使用寿命和安全性。
一、喷涂前的表面处理在进行喷涂之前，需要进行表面处理，以确保喷涂后涂层的附着力和耐久性。
表面处理的过程包括清洗、除锈和表面处理。
清洗要彻底，清除表面的灰尘和油脂等杂质，以保证喷涂的牢固性；除锈需要去除表面的锈蚀物和铁锈，使表面变得平整；表面处理通常采用喷砂、喷铝等工艺，使表面光滑细腻，便于涂料的喷涂。
二、选择合适的涂料选择适合的涂料是确保喷塑电缆桥架喷涂质量的重要因素。
特别是在应用于户外环境时，应优先选择防紫外线和防腐蚀性能较好的涂料。
