如何选择电缆桥架形式及品种

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

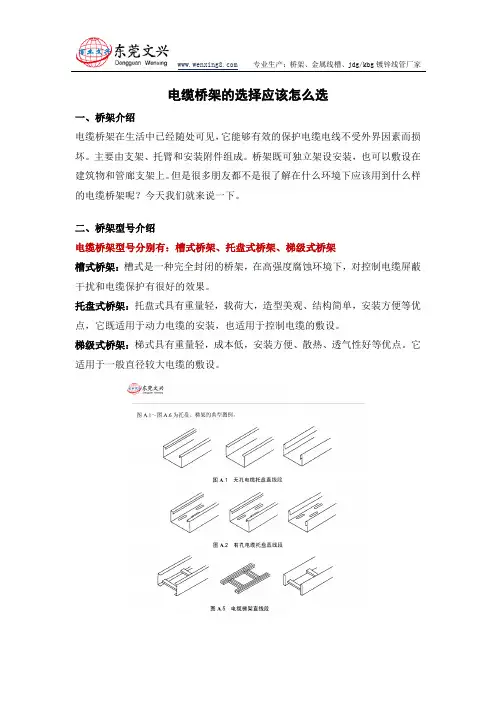

电缆桥架的选择应该怎么选一、桥架介绍电缆桥架在生活中已经随处可见，它能够有效的保护电缆电线不受外界因素而损坏。

主要由支架、托臂和安装附件组成。

桥架既可独立架设安装，也可以敷设在建筑物和管廊支架上。

但是很多朋友都不是很了解在什么环境下应该用到什么样的电缆桥架呢？今天我们就来说一下。

二、桥架型号介绍电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：槽式是一种完全封闭的桥架，在高强度腐蚀环境下，对控制电缆屏蔽干扰和电缆保护有很好的效果。

托盘式桥架：托盘式具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。

梯级式桥架：梯式具有重量轻，成本低，安装方便、散热、透气性好等优点。

它适用于一般直径较大电缆的敷设。

三、桥架材质介绍电缆桥架材质分别有：镀锌、铝合金、不锈钢镀锌桥架：适用于室内中度腐蚀，不可用在室内有防腐蚀需求的环境下，镀锌桥架的锌层使得它使用寿命得到加强。

铝合金桥架：适用于室内外中度腐蚀环境，铝合金桥架有着不错抗腐蚀能力以及抗电磁干扰能力。

不锈钢桥架：能适用到任何的安装环境中，众所周知不锈钢有着非常高的硬度，而且不会出现生锈、磨损、腐蚀等情况，能够非常好的保护电缆。

四、桥架工艺介绍电缆桥架工艺分别有：防火、喷塑、热镀锌防火桥架：适用于需要有防火等级的环境，外层加防火涂料，防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果。

喷塑桥架：适用于室内外中度腐蚀环境，喷塑桥架可以自由的选择喜欢的颜色，对一些有外观需求的建筑物来说是非常不错的选择。

热镀锌桥架：可以使用在任何环境中，热镀锌是镀锌桥架的升级版，有着非常强大的使用寿命以及抗腐蚀性能。

五、电缆桥架的规格电缆桥架的规格是根据需要搭载数量多少与多少重量的电缆去选择的。

六、电缆桥架使用推荐表。

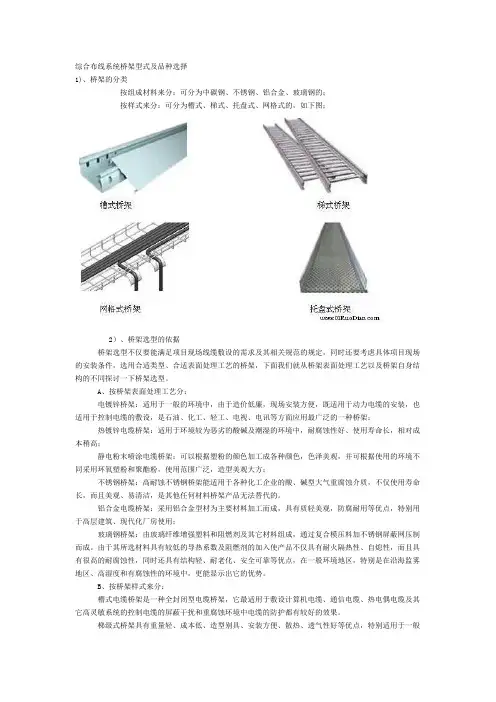

综合布线系统桥架型式及品种选择1)、桥架的分类按组成材料来分：可分为中碳钢、不锈钢、铝合金、玻璃钢的；按样式来分：可分为槽式、梯式、托盘式、网格式的，如下图；2）、桥架选型的依据桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。

A、按桥架表面处理工艺分：电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架；热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高；静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方；不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。

铝合金电缆桥架：采用铝合金型材为主要材料加工而成，具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用；玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。

由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。

B、按桥架样式来分：槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。

电缆桥架结构形式及选用原则电缆桥架是指用于支撑和维护电缆的一种金属架空结构，其作用是为电缆提供稳定的支撑和保护，同时可在水平和垂直方向上进行布线。

本文将介绍电缆桥架的常见结构形式以及选用原则。

电缆桥架的结构形式电缆桥架可以按照结构形式分为以下几种：1. 悬挂式电缆桥架悬挂式电缆桥架是指将架体单独吊挂于吊杆、吊索或钢丝绳上，通过调整吊杆或钢丝绳的高度来完成对电缆桥架的高度控制。

悬挂式电缆桥架适用于跨越较大距离的场所。

2. 基础式电缆桥架基础式电缆桥架是指将架体直接安装于基础上，包括外露式和内置式两种结构。

外露式电缆桥架一般用于室外场所，内置式电缆桥架则用于室内场所。

3. 隧道式电缆桥架隧道式电缆桥架主要应用于大型的地下综合管廊、隧道等场合，其结构形式一般采用双侧带孔构造，可快速布线和更换电路。

4. 铁路电缆桥架铁路电缆桥架是一种专门为机车车辆电气化系统设计的电缆桥架。

其结构形式包括悬吊式、墙壁式、地面式等多种，能够满足不同场合的要求。

电缆桥架的选用原则在选用电缆桥架时，需要根据具体情况进行综合考虑。

以下是电缆桥架的选用原则：1. 负载能力电缆桥架需要能够承受所承载电缆的负载，因此在选用时需要考虑到预估负载能力。

2. 路线布局在布局电缆桥架时，需要consideration-tiling 电缆桥架的直线长度、弯曲半径、交叉路径、连通数量等因素。

3. 安装和维护选用的电缆桥架需要方便安装和维护，以免后期维护成本过高。

4. 环境适应性不同地区的环境条件和气候条件都会对电缆桥架的使用产生影响。

在选择时应考虑到所使用场所的环境情况。

5. 材料质量电缆桥架所使用的材料质量不仅会影响使用寿命，还会影响承重能力、抗冲击性和防腐蚀能力等特性。

结论电缆桥架是现代电力系统极为重要的组成部分之一，其选用要根据实际需求进行综合考虑，结合负载能力、路线布局、安装维护、环境适应性和材料质量等多种因素进行综合分析。

只有选用合适的电缆桥架方案，才能保证电力系统的正常运行与稳定工作。

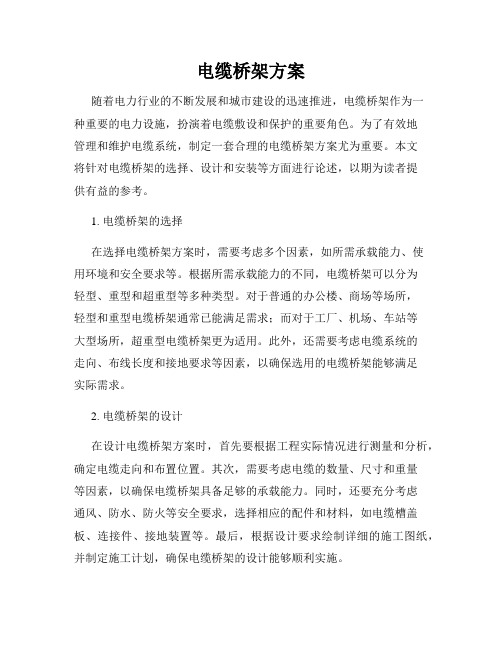

电缆桥架方案随着电力行业的不断发展和城市建设的迅速推进，电缆桥架作为一种重要的电力设施，扮演着电缆敷设和保护的重要角色。

为了有效地管理和维护电缆系统，制定一套合理的电缆桥架方案尤为重要。

本文将针对电缆桥架的选择、设计和安装等方面进行论述，以期为读者提供有益的参考。

1. 电缆桥架的选择在选择电缆桥架方案时，需要考虑多个因素，如所需承载能力、使用环境和安全要求等。

根据所需承载能力的不同，电缆桥架可以分为轻型、重型和超重型等多种类型。

对于普通的办公楼、商场等场所，轻型和重型电缆桥架通常已能满足需求；而对于工厂、机场、车站等大型场所，超重型电缆桥架更为适用。

此外，还需要考虑电缆系统的走向、布线长度和接地要求等因素，以确保选用的电缆桥架能够满足实际需求。

2. 电缆桥架的设计在设计电缆桥架方案时，首先要根据工程实际情况进行测量和分析，确定电缆走向和布置位置。

其次，需要考虑电缆的数量、尺寸和重量等因素，以确保电缆桥架具备足够的承载能力。

同时，还要充分考虑通风、防水、防火等安全要求，选择相应的配件和材料，如电缆槽盖板、连接件、接地装置等。

最后，根据设计要求绘制详细的施工图纸，并制定施工计划，确保电缆桥架的设计能够顺利实施。

3. 电缆桥架的安装电缆桥架的安装过程需要严格按照设计要求进行。

首先，需要对施工场地进行清理和准备工作，确保施工环境安全整洁。

然后，按照施工图纸进行桥架的组装和安装，注意各个连接点的牢固性和平整度。

在安装过程中，还要注意检查电缆桥架的水平度和垂直度，以确保电缆的敷设规范和安全性。

最后，进行电缆的敷设和连接，然后进行电缆桥架的验收和测试，确保其达到设计要求和安全标准。

总结起来，电缆桥架方案的选择、设计和安装等环节都需要认真对待，保证电缆系统的可靠性和安全性。

只有在充分考虑实际需求和合理设计的基础上，才能制定出有效的电缆桥架方案。

希望本文对读者在进行电缆桥架方案选择和实施过程中提供一定的帮助与指导。

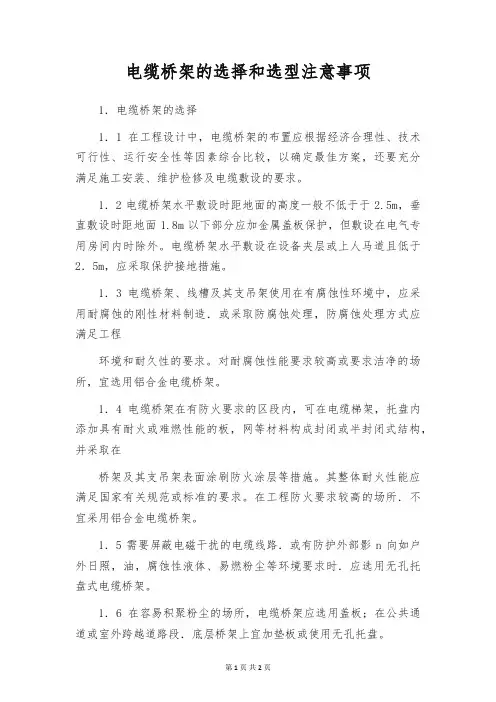

电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。

1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。

电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。

1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。

1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。

其整体耐火性能应满足国家有关规范或标准的要求。

在工程防火要求较高的场所．不宜采用铝合金电缆桥架。

1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。

1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。

1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。

若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。

1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。

桥架选型手册一、概述桥架是电缆敷设的重要载体，用于保护电缆在管道中安全、可靠地传输电力和信息。

本手册旨在为读者提供有关桥架的选型、安装和维护等方面的指导，以确保电缆系统的稳定性和安全性。

二、桥架类型及特点1. 槽式桥架：适用于室内或室外环境，具有较高的防腐性能和防火性能。

其结构简单，易于维护，但占用空间较大。

2. 梯形桥架：适用于大跨度场所，具有较强的承载能力和通风性能。

其外观美观，但成本较高。

3. 托盘式桥架：适用于各种环境和电压等级的电缆敷设，具有良好的通风散热性能和承重能力。

其造型多样，可根据需求定制。

4. 大跨度桥架：适用于大空间场所，具有较高的承载能力和通风性能。

其造型独特，可有效降低噪音和振动。

5. 组合式桥架：将槽式、梯形、托盘和大跨度等不同类型的桥架进行组合，以满足不同场合的需求。

其灵活性强，适用范围广。

三、桥架选型原则1. 根据工程要求选择合适的规格尺寸，确保满足电缆敷设的要求。

2. 根据环境因素（如湿度、温度、腐蚀性物质等）选择耐腐蚀、防火性能良好的桥架材质。

3. 根据使用场合（如室内、室外、大跨度等）选择适合的桥架类型和结构形式。

4. 根据预算和工程周期等因素考虑桥架的成本和质量。

四、桥架材料与规格推荐1. 槽式桥架常用板材包括镀锌钢板和不锈耐蚀钢板等；横梁可选优质碳素钢或不锈钢。

推荐规格：宽度200～300mm，高度根据实际需要而定。

2. 梯形桥架通常采用镀锌钢板制作横梁，内外两侧可选用其他板材。

推荐规格：宽高比至少为2:1，以保证通风效果。

3. 托盘式桥架常见材质有冷轧钢板、铝合金板和高分子复合材料等；承重层厚度一般为20～50mm，具体视需求而定。

4. 大跨度桥架常采用轻质高强铝合金型材或预应力技术以减小跨度并提高承重能力。

建议跨度不超过15米，特殊情况应经过计算确定。

5. 组合式桥架可根据不同类型桥架的特点进行搭配组合，实现多功能应用。

常用的组合方式有槽梯结合、托盘与梯形结合等。

电缆桥架的规格和型号大全
电缆桥是由支架、支架、手臂和配件组成，可安装在建筑物或管道上，是一种能够保护电缆免受外界因素影响，确保日常用电安全的建筑材料。

它们可以在地下停车场、购物中心、超市和其他地方看到。

电缆桥架型号：
1.托盘电缆桥架
托盘电缆桥架广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等面进行敷设电缆具造型美观、结构简单、安装便（散热、透气性）等特点。

2.梯级式电缆桥架
适用于力电缆要求适用于控制电缆敷设采用隔板进行同层电缆桥架敷设力电缆
控制电缆梯级、托盘电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐处理。

3.槽式电缆桥架
槽型电缆桥架是全封闭电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其高灵敏度系统控制电缆等。

电缆保护在严重腐蚀环境下有效。

槽式电缆盘的表面处理为静电喷涂、镀锌、热浸镀锌和镀锌再喷涂，用于同一环境的重腐蚀环境，应进行特殊防腐处理。

电缆桥架规格选择
1.复合环氧树脂电缆桥的宽度和高度应按照下表选择，并应按照电缆真实充电率
的规定值，不得超过有关标准规格，电力电缆应为40%-50%，控制电缆应为50%-70%，另加10%-25%的发展余额。

2.各种弯曲通道及附件均须符合工程条件，并须与桥梁配套。

3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4.桥梁截面的选择如下表所示。

桥梁电缆网络中任何线路的最大自动过流保护额定电流或设定值(a)桥梁截面的最小值(mm2)。

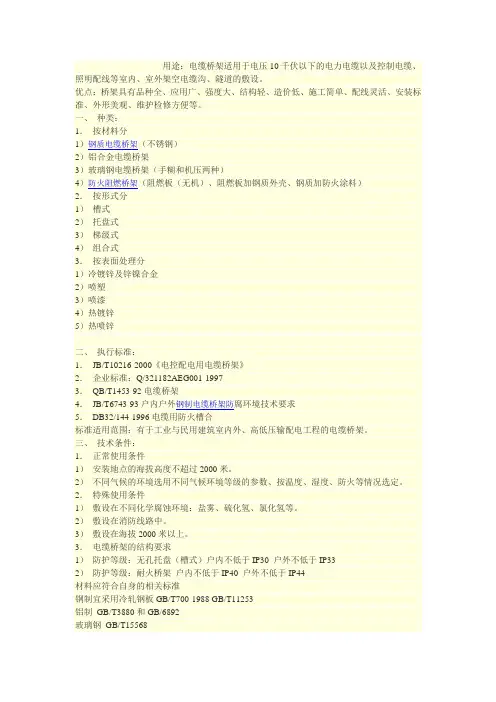

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

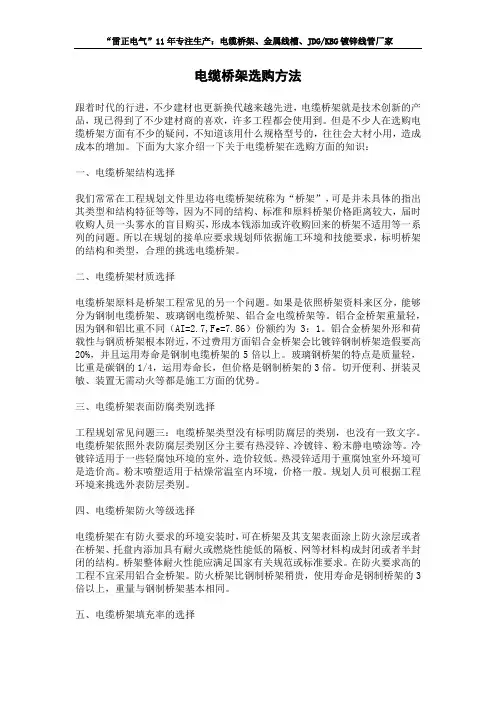

电缆桥架选购方法跟着时代的行进，不少建材也更新换代越来越先进，电缆桥架就是技术创新的产品，现已得到了不少建材商的喜欢，许多工程都会使用到。

但是不少人在选购电缆桥架方面有不少的疑问，不知道该用什么规格型号的，往往会大材小用，造成成本的增加。

下面为大家介绍一下关于电缆桥架在选购方面的知识：一、电缆桥架结构选择我们常常在工程规划文件里边将电缆桥架统称为“桥架”，可是并未具体的指出其类型和结构特征等等，因为不同的结构、标准和原料桥架价格距离较大，届时收购人员一头雾水的盲目购买，形成本钱添加或许收购回来的桥架不适用等一系列的问题。

所以在规划的接单应要求规划师依据施工环境和技能要求，标明桥架的结构和类型，合理的挑选电缆桥架。

二、电缆桥架材质选择电缆桥架原料是桥架工程常见的另一个问题。

如果是依照桥架资料来区分，能够分为钢制电缆桥架、玻璃钢电缆桥架、铝合金电缆桥架等。

铝合金桥架重量轻，因为钢和铝比重不同（AI=2.7,Fe=7.86）份额约为3：1。

铝合金桥架外形和荷载性与钢质桥架根本附近，不过费用方面铝合金桥架会比镀锌钢制桥架造假要高20%，并且运用寿命是钢制电缆桥架的5倍以上。

玻璃钢桥架的特点是质量轻，比重是碳钢的1/4，运用寿命长，但价格是钢制桥架的3倍。

切开便利、拼装灵敏、装置无需动火等都是施工方面的优势。

三、电缆桥架表面防腐类别选择工程规划常见问题三：电缆桥架类型没有标明防腐层的类别，也没有一致文字。

电缆桥架依照外表防腐层类别区分主要有热浸锌、冷镀锌、粉末静电喷涂等。

冷镀锌适用于一些轻腐蚀环境的室外，造价较低。

热浸锌适用于重腐蚀室外环境可是造价高。

粉末喷塑适用于枯燥常温室内环境，价格一般。

规划人员可根据工程环境来挑选外表防层类别。

四、电缆桥架防火等级选择电缆桥架在有防火要求的环境安装时，可在桥架及其支架表面涂上防火涂层或者在桥架、托盘内添加具有耐火或燃烧性能低的隔板、网等材料构成封闭或者半封闭的结构。

电缆桥架规格及型号怎么选桥架是一款为维护保养电缆线而衍化的商品，是电缆线的维护保养壳，避免电缆线接到外部要素的毁坏。

关键由支撑架、托臂和安裝配件构成，电缆桥架关键种类能够分成梯式桥架、没孔托盘式桥架（槽式电缆桥架）、有孔托盘式桥架（金属托盘桥架）等。

电缆桥架可以单独设置，所有部件都需要通过热镀锌解决，可以设置在住宅建筑的室外。

还可以铺设在房屋建筑和管廊支架上。

在地下车库、加工厂工业厂房等很多露出电缆线必须被维护保养的供电系统自然环境都是看到桥架的应用。

电缆桥架类型介绍：镀锌桥架：镀锌桥架的原材料叫“冷镀锌轧板”。

冷镀锌轧板是将钢板经过化学清洗后放置入电镀液中（内含氧化锌），通电后锌分子被电离出来被附着在钢板的表面形成镀锌，再将冷镀锌轧板通过制作成型为镀锌桥架。

铝合金桥架：铝合金桥架桥架由铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大；铝合金电缆桥架表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力。

不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

静电喷塑桥架：由镀锌桥架经过表面加工一层静电粉末喷塑而成，使得桥架表面光滑，亦可根据安装环境选择搭配颜色，有抗腐蚀、耐磨、防水和使用寿命长等性能。

防火烤漆桥架：是由镀锌桥架经过加工表面一层防火涂料生产而成，使得桥架耐热、耐水、耐腐蚀等性能。

热浸镀锌桥架：首先把原产品镀锌槽式桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中，使得桥架表面附着厚厚的锌层。

电缆桥架常用规格介绍：应用自然环境不一样，必须挑选的电缆桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。

一般，挑选和选购电缆桥架，只必须留意下列4个关键点。

1、挑选适合的结构特征电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。

因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。

桥架的选择标准电缆桥架介绍：电缆桥架是一款用于维护电缆桥架的产品，它既能够维护电缆不被外界环境损坏，又可屏蔽电力传输中所发生的的磁场搅扰，然后确保供电和用电安全。

电缆桥架的组成主要有支架、托臂、装置附件等，桥架除了能够独立装置架起，也能够敷设在建筑物和管廊支架上，且桥架配件悉数均需求镀锌处理。

电缆桥架型号：市面常用的桥架型号：槽式电缆桥架、托盘式桥架、梯式桥架槽式电缆桥架：是归于全封闭的桥架，相似一个盒子相同维护电缆。

用于敷设计算机电缆、通讯电缆、高活络体系的操控电缆等。

它对操控电缆的屏蔽搅扰和重腐蚀环境中电缆的防护都有较好的作用。

梯式电缆桥架：外形类似于梯子，中心焊有横杆加固支撑具有重量轻、成本低、承受能力极强、透气性好等特色，一般适用于直径比较大的电缆和高、低动力电缆的敷设都会使用到。

托盘式电缆桥架：托盘式桥架是半密封型，它跟槽式桥架的姿态十分类似，它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。

既适用于动力电缆的装置，也适用于操控电缆的敷设更多桥架类型：以下是针对一些有施工要求或者安装要求所特别定制的桥架型号，给大家提供参考电缆桥架怎么选择？关于上述问题是大家在挑选桥架的时候比较棘手的问题，既要降低成本，又要选择符合安全标准且性价比高的桥架。

针对这个问题可以参考以下源自JB/T 10216-2013《电控配电用电缆桥架》中的电缆桥架环境适用推荐标准：电缆桥架主要材质分类：镀锌桥架：铝合金桥架：不锈钢桥架：电缆桥架主要表面处理分类：防火桥架：喷塑桥架：热浸锌桥架：电缆桥架常用规格：根据JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架常用规格如下图：以上便是桥架的选择标准的介绍，希望以上的介绍大家看完之后能对电缆桥架有更清晰的认识，在挑选桥架的时候不再犯愁。

1 .电缆桥架的结构形式（1）电缆桥架是梯级式、托盘式、槽式电缆桥架的总称，按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。

（2）按结构形式分为梯级式电缆桥架（简称：梯架）、托盘式电缆桥架（简称：托盘）、槽式电缆桥架（简称：槽盒）。

（3）梯架、托盘和槽盒各有优缺点；梯架具有良好的通风性能，但不防尘、不防干扰。

托盘、槽式具有防尘、防干扰性能，但散热性能较差。

（4）电缆桥架在民用建筑中主要用于明敷布线。

2 .梯级式电缆桥架（简称：梯架）梯级式电缆桥架它具有重量轻、成本低、安装方便、散热、透气好等优点，适用于直径较大电缆的敷设。

在工业与民用建筑中、通常用于明敷布线系统。

梯架选用原则如下：（1）普通电力电缆、通信电缆布线可采用梯架布线，但不可在的闷顶或吊顶内敷设;（2）除950℃、3h的矿物绝缘电缆外，750℃、1.5h的耐火电缆不可采用梯架布线；（3）在强弱电竖井内应优先考虑采用梯架。

3 .托盘式电缆桥架（简称：托盘）托盘式电缆桥架在工业与民用建筑中应用最广泛的一种。

它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于较小直径的强电电缆的安装，也适合于弱电电缆的敷设。

工程中托盘有带盖和不带盖两种敷设方式，无盖托盘散热性能好，但落灰尘清扫麻烦，通常用于无尘或少尘场所，否则应采用带盖托盘。

托盘选用原则如下：（1）普通电力电缆、通信电缆布线可采用托盘布线，但无盖托盘不允许在闷顶或吊顶内敷设；（2）750o C>1.5h的耐火电缆可采用有盖托盘布线，但外壳要采取防火措施。

4,槽式电缆桥架（简称：槽盒）槽式电缆桥架是一种全封闭型电缆桥架，其概念上与盘架的区别是高、宽比不同，托盘浅而宽，而槽盒则具有一定的深度。

它最适用于敷设计算机电缆、通信电缆及控制电缆等发热较低的电缆布线。

金属槽盒布线可使弱电电缆免受强电线路的干扰，塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。

槽盒通常用于明敷布线系统，选用原则如下：（1）承载大电流的电缆不宜采用槽金布线，因其散热性能较差，要考虑电缆的降容系数；（2）成束电缆在吊顶内敷设时，应采用封闭式橘盒或托盘，以提高防火性能。

常用电缆桥架、金属线槽、梯架、拖盘、线管壁厚选型标准电缆桥架、金属线槽、梯架、拖盘和线管等是现代建筑常用的电缆敷设工具。

不同的应用场景和工程需求需要选择适合的桥架、线槽、梯架、拖盘和线管，并根据具体情况选择合适的壁厚。

本文将从常用的电缆桥架、金属线槽、梯架、拖盘和线管五个方面，介绍选型标准。

1.电缆桥架电缆桥架是一种用于电缆敷设的重要设备，广泛应用于建筑、电力、通信等行业。

常用的电缆桥架有钢制电缆桥架、玻璃钢电缆桥架和铝合金电缆桥架等。

选用电缆桥架时需要考虑以下几个因素：(1)载荷能力：根据实际所需敷设的电缆数量和重量，选择适当的电缆桥架载荷能力，以确保安全和稳定的敷设；(2)寿命和耐腐蚀性能：根据环境条件和使用寿命要求，选择适合的电缆桥架材料，以避免长期使用中出现腐蚀和损坏；(3)安装和维护便捷性：以确保电缆敷设的高效和方便性，选择易于安装和维护的电缆桥架。

2.金属线槽金属线槽是安装在墙壁、天花板或地面上的一种电线电缆敷设工具。

选用金属线槽时要考虑以下几个因素：(1)物理特性：金属线槽应具有足够的强度和刚度，以承受敷设电缆时的压力和重量；(2)耐腐蚀性能：选择具有良好耐腐蚀性的金属材料，以避免长期使用中出现腐蚀和损坏；(3)绝缘性能：金属线槽应具有良好的绝缘性能，以保证电缆和设备的安全；(4)安装和维护便捷性：选择易于安装和维护的金属线槽，以提高工作效率。

3.梯架梯架是一种用于电线电缆敷设的钢制或铝制设备。

选用梯架时要考虑以下几个因素：(1)负载能力：根据实际敷设电缆的负载情况，选择适当的梯架负载能力；(2)材料和耐腐蚀性能：选择具有良好耐腐蚀性的钢材或铝材，以延长梯架的使用寿命；(3)可调性：梯架应具备可调性，以适应不同敷设需求；(4)安装和维护便捷性：选择易于安装和维护的梯架，以提高工作效率。

4.拖盘拖盘是用于电缆敷设的一种承载结构，常用于工业场所的电缆敷设。

选用拖盘时要考虑以下几个因素：(1)载荷能力：根据实际敷设的电缆数量和重量，选择适当的拖盘载荷能力；(2)材料和耐腐蚀性能：选择具有良好耐腐蚀性的材料，以延长拖盘的使用寿命；(3)结构和尺寸：根据敷设需求选择合适的拖盘结构和尺寸；(4)安装和维护便捷性：选择易于安装和维护的拖盘，以提高工作效率。

桥架作为一个支撑和安放电缆的支架，只要工程需要铺设电缆就会用到桥架。

无论是在机房、地下室、或者工业行业和安全性要求高的场所，都能看到桥架的运用。

桥架分很多种，大家知道怎么选择吗？
1、桥框架、槽及其支撑吊架应在腐蚀条件下使用耐腐蚀刚性材料制成。

或采用防腐处理，抗氧化处理方法应满足工程要求。

地位和持久性的应用。

铝合金电缆桥架应用于耐腐蚀要求较高或应用于酸洗的地方。

2、在具有防火应用的区段中，可以向电缆梯、托盘中添加耐火或耐火板、网和其它材料以形成开放或半封闭结构。

3、在工程设计中，桥架框架的布置应根据经济适用性、技术可行性、施工安全性等因素进行比较，以保证最佳的处理，同时也满足施工安装、养护和碾压的要求。

4、当水平放置时，桥架从空中的高度通常不小于2.5m。

一个小金属盖应该被珍藏在垂直低于1.8米从天空，除了当它被放置在一个电气室。

电缆桥架应铺设在层间或马道上，不超过2.5m。

桥架及其支撑吊架用防火涂料涂装。

消防员应能满足国家的要求，无论其规范或规范如何。

在消防安全要求较高的地方，不应采用铝合金电缆桥架。

5、电缆线路具有重要的电磁干扰障碍，或有保护性的外膜N，针对环境要求，如室外阳光、石油、腐蚀性液体、易燃性粉尘等，应采用无孔托盘电缆桥架。

6、在灰尘容易堆积的地方，应选择电缆桥架的盖板；在干部通道或马路对面的室外路段中选择盖板。

底桥框架应设置垫板或无孔托盘。

以上就是四川科桥电器设备有限公司为大家介绍的电缆桥架怎么选型号和规格的相关内容，希望对大家有所帮助！。

常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。

桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。

桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。

无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。

梯架:是由边和若干横档组成的梯形部分。

组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。

电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。

梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。

托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。

底部打孔，便于散热。

常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。

2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。

3.根据最大缆索总均布载荷值校核桥梁强度。

检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。

q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。

4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。

5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。

电缆桥架的种类及适用范围电缆桥架的使用范围是非常广泛的，在实践当中有很多的场所都是可以应用到这样的一种产品的。

可以说电缆桥架所具有的具体的种类是非常的多的，那么所具有的种类具体来讲都有哪些呢？下面为大家盘点一下所具有的具体类型都有哪些吧。

1、梯级式电缆桥架这一种类型的电缆桥架是根据国内外的一些有关资料来进行改进和设计的，其所具有的优点是非常的多的。

其优点主要包括重量轻、成本低、造型别致等等。

在对其进行安装的时候也是非常的方便的，其所具有的散热和透气性能也是非常的好的。

一般来讲在一些直径比较大的电缆敷设的场合是非常的适合的，这可以说是一个非常重要的类型。

2、托盘式电缆桥架这一种类型的桥架也是一个非常重要的种类，可以说是在石油、化工、轻工、电讯等行业当中使用得最为广泛的一种。

其所具有的重量也是比较的低的，其负载量也是非常的大的，在造型方面也是非常的美观的，是非常适合于对控制电缆的敷设使用的。

3、槽式电缆桥架这一种类型的电缆桥架是一种全封闭性的桥架产品。

对于敷设计算机电缆、通信电缆、热电偶电缆等具有高灵敏系统的控制电缆是非常的适用的，对于屏蔽干扰和重腐蚀性环境的防护效果都是非常的好的，因此其所具有的防尘性和防干扰性也是非常的好的。

4、组合式电缆桥架这是一种新型的桥架产品，其所具有的适用范围也是最为广泛的。

可以适用于各种的工程、单位、电缆的敷设当中，其所具有的结构也是非常的简单的、配置非常的灵活，形式也是非常的新颖的。

综上所述，电缆桥架所具有的主要的种类就包括上面的这些了，可以看出,在实际当中进行选择和使用的时候一定要注意根据自己的实际需要来选择最为适合自己的类型，这样才能够让所具有的作用得到最大的发挥。

李白写的“举头望明月，低头思故乡”,看月亮，必须得抬头看，不然你看见的月只是水中月，而思故乡，必须得低头，看着脚下的土地，土地连结深情，传递的思念感应才会自然。

可见，李白对抬头和低头，有看似经典的认识，只是李白的脖颈不听使唤，该低头时却抬头，该抬头时却低头，搞得李白一辈子光碰头，有时被摔的鼻青脸肿的，但这时的李白爱喝酒，喝了酒就疯疯癫癫的，于是，李白就借着痛感籍着癫意把一肚子的酒吐出来，成就了“君不见黄河之水天上来……”的诗句。
