电缆桥架选型表

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那它具体有哪些型号可供消费者选择呢？想必消费者在购买的时候也是比较想知道的，那下面，就给大家分享一下，以便大家进行参考。

具体的型号规格是：
单位：毫米
消费者在购买的时候可以进行参考。

以上就是河南宝恒电气设备有限公司分享的全部内容，希望对大家有所帮助。

该公司生产各种电缆桥架，母线槽。

产品包括:槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

电缆桥架可以分为很多种不同的型号，电缆桥架厂家在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。

根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。

电缆桥架规格型号表一般会出现以下字母：【XQJ、XQJ-C、XQJ-T、XQJ-P】XQJ是代表桥架系列的意思；XQJ-C/无孔电缆托盘桥架（槽式电缆桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

XQJ-T/梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

XQJ-P/有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

XQJ系列钢制电缆桥架具有品种齐，应用广、结构轻、强度大、造价低、施工简单、配线灵活、安装标准、外形美观等特点，对工矿企业的技术改造、扩充电缆维护检修带来方便。

LQJ系列铝合金抗腐蚀桥架，选用高强度耐腐蚀铝合金标准型材表面阳板氧化处理后，采用不锈钢紧固件或铆钉固定成型的方式组装，克服了一般紧固件易腐蚀的弊病。

应具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀性、使用寿命长、安装方便、不需维护保养特点，适用于一般环境地区，在沿海盐雾地区高温度和腐蚀的环境中使用，更能显示它保持抗腐蚀的优越性，是敷设电缆的理想产品。

BQJ系列玻璃阻燃桥架是用玻璃钢纤维防腐材料制成的一种新型产品，它具有强度高、绝缘性好、重量轻、结构合理、配线灵活、防腐、防酸、防火、寿命长、安装简便等优点。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

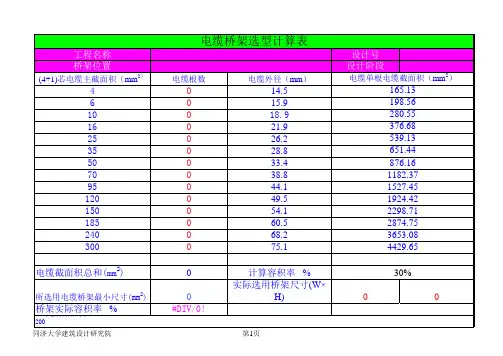

强弱电电线电缆桥架计算表强弱电电线电缆桥架计算表强弱电电线电缆桥架是电缆输电系统和布线系统中必不可少的设备，它是对电线电缆进行保护和支持的主要装置。

强弱电电线电缆桥架的选择和安装要求十分严格，需要考虑多种因素，如电缆类型、电缆长度、负荷等级、环境条件等，才能确保电缆传输能够稳定可靠。

这里提供一个基于规范计算的强弱电电线电缆桥架计算表，以供参考。

1.强电电缆计算表(1)输电能力计算表根据电缆所承受的负荷，可按下表计算其输电能力（kVA）。

电缆规格电流容量（A）电缆长度（m）输电能力（kVA）YJV22-0.6/1kV 55 50 7.5YJV22-1.8/3kV 33 50 11.25YJV22-3.6/6kV 23 50 15YJV22-6/10kV 17 50 20YJV22-8.7/10kV 14 50 22.5YJV22-12/20kV 11 50 30YJV22-18/30kV 7 50 37.5YJV22-21/35kV 6 50 45YJV22-26/35kV 5 50 56.3(2)线缆桥架规格计算表电缆输电系统中，线缆桥架的选择要考虑接口保护、桥架重量、桥架强度等多种因素。

根据以下表格提供的参数，可计算出合适线缆桥架的规格。

电缆输电能力（kVA）桥架长度（m）桥架安装高度（m）桥架材料桥架规格7.5 10 2.5 镀锌钢板300×50×1.5mm11.25 15 2.5 镀锌钢板400×50×1.5mm15 20 3 镀锌钢板400×60×2.0mm20 25 3 镀锌钢板500×60×2.0mm22.5 30 3 镀锌钢板500×70×2.0mm30 40 4 镀锌钢板600×80×2.5mm37.5 50 4 镀锌钢板800×80×2.5mm45 60 4 镀锌钢板800×100×3.0mm56.3 70 5 镀锌钢板1000×100×3.0mm2.弱电电缆计算表(1)传输距离计算表根据弱电电缆所承受的信号传输距离，可按以下表格计算其传输能力。

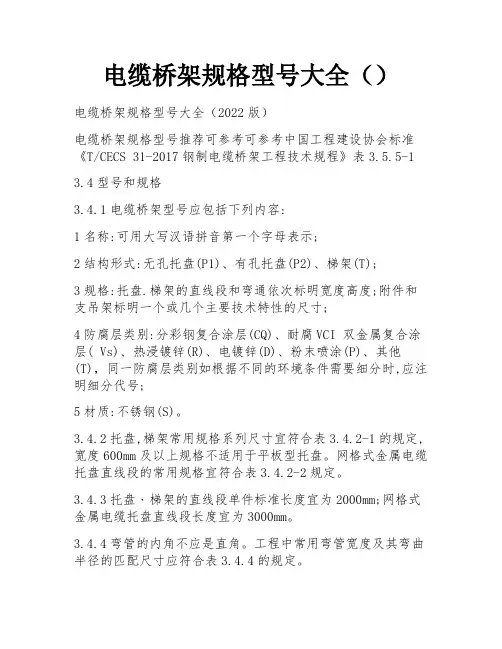

电缆桥架规格型号大全（）电缆桥架规格型号大全（2022版）电缆桥架规格型号推荐可参考可参考中国工程建设协会标准《T/CECS 31-2017钢制电缆桥架工程技术规程》表3.5.5-13.4型号和规格3.4.1电缆桥架型号应包括下列内容:1名称:可用大写汉语拼音第一个字母表示;2结构形式:无孔托盘(P1)、有孔托盘(P2)、梯架(T);3规格:托盘.梯架的直线段和弯通依次标明宽度高度;附件和支吊架标明一个或几个主要技术特性的尺寸;4防腐层类别:分彩钢复合涂层(CQ)、耐腐VCI 双金属复合涂层( Vs)、热浸镀锌(R)、电镀锌(D)、粉末喷涂(P)、其他(T)，同一防腐层类别如根据不同的环境条件需要细分时,应注明细分代号;5材质:不锈钢(S)。

3.4.2托盘,梯架常用规格系列尺寸宜符合表3.4.2-1的规定,宽度600mm及以上规格不适用于平板型托盘。

网格式金属电缆托盘直线段的常用规格宜符合表3.4.2-2规定。

3.4.3托盘﹑梯架的直线段单件标准长度宜为2000mm;网格式金属电缆托盘直线段长度宜为3000mm。

3.4.4弯管的内角不应是直角。

工程中常用弯管宽度及其弯曲半径的匹配尺寸应符合表3.4.4的规定。

3.4.5 有孔托盘底部通风孔面积应在托盘底部总面积的30%~40%范围内。

3.4.6 梯架直线段横档或模压增强底托盘直线段底部加强筋应均匀布置,梯架横档的中心间距不应大于300mm,载荷等级B级及以上的模压增强底托盘底部加强筋中心间距不应大于250mrn ;弯通的横档或加强筋间中心距取其1/2长度处。

3.4.7梯架横档宽度不应小于20mm，横档高度不应小于20mm3.4.8支、吊架或立柱上尚定托臂的开孔位置或焊接位置-应满足托盘﹑梯架多层设置时层间中心距为200mm. 250mm , 300mm、350mm的要求。

3.4.9各种附件和支、吊架在满足相应载荷的条件下.其规格尺寸应配合托盘,梯架确定。

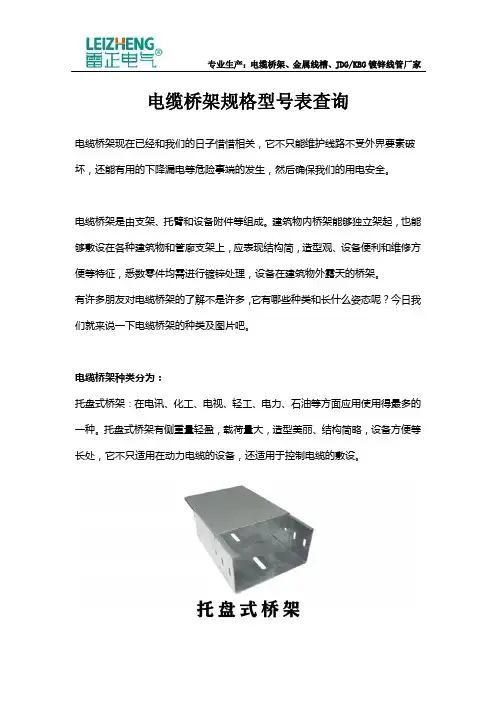

电缆桥架规格型号表查询电缆桥架现在已经和我们的日子惜惜相关，它不只能维护线路不受外界要素破坏，还能有用的下降漏电等危险事端的发生，然后确保我们的用电安全。

电缆桥架是由支架、托臂和设备附件等组成。

建筑物内桥架能够独立架起，也能够敷设在各种建筑物和管廊支架上，应表现结构简，造型观、设备便利和维修方便等特征，悉数零件均需进行镀锌处理，设备在建筑物外露天的桥架。

有许多朋友对电缆桥架的了解不是许多，它有哪些种类和长什么姿态呢？今日我们就来说一下电缆桥架的种类及图片吧。

电缆桥架种类分为：托盘式桥架：在电讯、化工、电视、轻工、电力、石油等方面应用使用得最多的一种。

托盘式桥架有侧重量轻盈，载荷量大，造型美丽、结构简略，设备方便等长处，它不只适用在动力电缆的设备，还适用于控制电缆的敷设。

梯式桥架：一种由国内外最新资料研制的一种新式桥架，它具有重量轻，造价低，造型匠心独运，设备便利、散热、透气性好等利益。

它适用于一般直径较大电缆的敷设，超级适用于高、低压动力电缆的敷设。

槽式桥架：是一种全封闭型电缆桥架，和托盘式桥架极为相似，它最适用于敷设计算机电缆、通讯电缆、热电度偶电缆及其它高活络体系的控制电缆等，它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

以下为电缆桥架规格型号表：规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）电缆桥架怎么检验：1．依据企业标准对桥架检验2．检验程序及检测方法（1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法；（2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷；（3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法；。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。

电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。

这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为功效大体雷同，实在不然。

桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的差别，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大（200×100到600×200),/，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差别较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架规格型号表格参考
电缆桥架分为槽式、托盘来式和梯架式、网格局等结构，由支架、托臂和设备附件等组成。

建筑物内桥架能够独立架起，也能够附设在各种建(构)筑物和管廊自支架上，应表现结构简略，造型漂亮、装备灵敏和修理便利等特征，悉数零件均需进行镀锌处理。

设备在建筑物外露天的桥架，如果是在附近海滨或归于腐蚀区，则原料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。

以下三种电缆桥架在不同的环境中所发挥的用处也是大不相同的，咱们接下来看看它们的详细介绍吧！
无孔托盘式电缆桥架（槽式桥架）：这种桥架是一种跟盒子相同全密封的电缆桥架，由于有着全密封的特性，所以能够完全抵挡外界给电缆电线带来的不确定要素的损坏。

它非常适用在敷设计算机电缆、通讯电缆、热电偶电缆及其它高活络系统的控制电缆的屏蔽烦扰和重腐蚀环境中。

有孔托盘式电缆桥架（托盘桥架）：这种桥架和槽式桥架有着非常类似的外观，但是它仍是有着跟槽式桥架不同的当地。

那就是带有打孔来加强它的散热功用。

是石油、化工、电力、轻工、电视、电讯等方面运用最广泛的一种，它非常适宜用在敷设动力电缆的设备，也非常适用在控制电缆的敷设。

梯级式电缆桥架：这种桥架是现在最新型的电缆桥架，它是由国内外的最新资料研发出来的一种具有重量轻盈、造价低、造型一起、设备便利、散热性、透气性好等特征的电缆桥架。

非常适用在直径比较大的电缆敷设，很适用在高、低动力电缆的敷设。

电缆桥架标准介绍：
咱们该怎样去挑选电缆桥架的标准呢？其实电缆桥架标准主要是或许咱们需求敷设多重的电缆。
