电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。
一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。
电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。
就连我们平时居住的高层建筑也是要使用到电缆桥架。
那么今天我们就来讲解一下电缆桥架规格和型号吧。
桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。
它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。
它即适用于动力电缆的设备，也适合于控制电缆的敷设。
槽式电缆桥架：是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。
它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。
梯式电缆桥架：是根据国内外有关资料而改进规划的。
它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。
电缆桥架的规格和型号大全在各种工程上，电缆桥架是被经常使用的。
生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。
以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。
电缆桥架的规格选择：1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。
6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。
电缆桥架型号：无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。
最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。
它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。
梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。
它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。
一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。
带孔托盘式电缆桥架:托盘式电缆桥架是半密封的，非常类似于槽型桥架。
具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。
电缆桥架分类及国家标准桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。
房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。
安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。
电缆桥架分类：常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。
这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。
1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。
2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。
3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。
电缆桥架国家标准薄厚：注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。
<100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm<150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm<400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm<600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm。

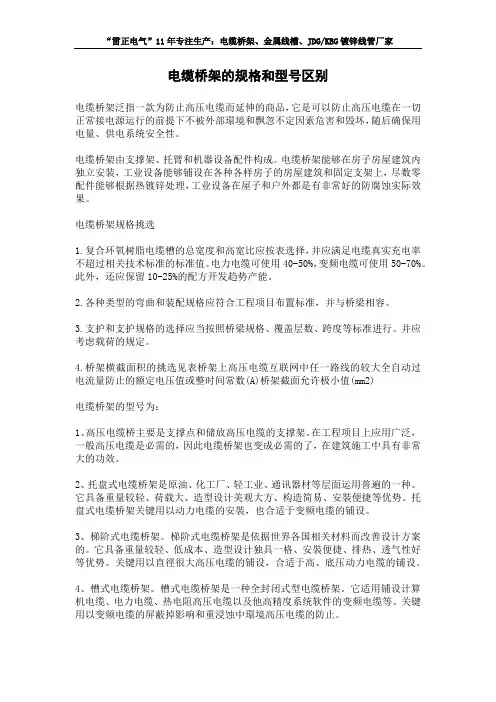

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家电缆桥架的规格和型号区别电缆桥架泛指一款为防止高压电缆而延伸的商品，它是可以防止高压电缆在一切正常接电源运行的前提下不被外部環境和飘忽不定因素危害和毁坏，随后确保用电量、供电系统安全性。
电缆桥架由支撑架、托臂和机器设备配件构成。
电缆桥架能够在房子房屋建筑内独立安装，工业设备能够铺设在各种各样房子的房屋建筑和固定支架上，尽数零配件能够根据热镀锌处理，工业设备在屋子和户外都是有非常好的防腐蚀实际效果。
电缆桥架规格挑选1.复合环氧树脂电缆槽的总宽度和高宽比应按表选择，并应满足电缆真实充电率不超过相关技术标准的标准值。
电力电缆可使用40-50%，变频电缆可使用50-70%。
此外，还应保留10-25%的配方开发趋势产能。
2.各种类型的弯曲和装配规格应符合工程项目布置标准，并与桥梁相容。
3.支护和支护规格的选择应当按照桥梁规格、覆盖层数、跨度等标准进行。
并应考虑载荷的规定。
4.桥架横截面积的挑选见表桥架上高压电缆互联网中任一路线的较大全自动过电流量防止的额定电压值或整时间常数(A)桥架截面允许极小值(mm2)电缆桥架的型号为：1、高压电缆桥主要是支撑点和储放高压电缆的支撑架。
在工程项目上应用广泛，一般高压电缆是必需的，因此电缆桥架也变成必需的了，在建筑施工中具有非常大的功效。
2、托盘式电缆桥架是原油、化工厂、轻工业、通讯器材等层面运用普遍的一种。
它具备重量较轻、荷载大、造型设计美观大方、构造简易、安裝便捷等优势。
托盘式电缆桥架关键用以动力电缆的安裝，也合适于变频电缆的铺设。
3、梯阶式电缆桥架。
梯阶式电缆桥架是依据世界各国相关材料而改善设计方案的。
它具备重量较轻、低成本、造型设计独具一格、安裝便捷、排热、透气性好等优势。
关键用以直徑很大高压电缆的铺设，合适于高、底压动力电缆的铺设。
4、槽式电缆桥架。
槽式电缆桥架是一种全封闭式型电缆桥架。
电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。
1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。
电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。
1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。
1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
其整体耐火性能应满足国家有关规范或标准的要求。
在工程防火要求较高的场所．不宜采用铝合金电缆桥架。
1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。
1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。
1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。
若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。
1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。
桥架选型手册一、概述桥架是电缆敷设的重要载体，用于保护电缆在管道中安全、可靠地传输电力和信息。
本手册旨在为读者提供有关桥架的选型、安装和维护等方面的指导，以确保电缆系统的稳定性和安全性。
二、桥架类型及特点1. 槽式桥架：适用于室内或室外环境，具有较高的防腐性能和防火性能。
其结构简单，易于维护，但占用空间较大。
2. 梯形桥架：适用于大跨度场所，具有较强的承载能力和通风性能。
其外观美观，但成本较高。
3. 托盘式桥架：适用于各种环境和电压等级的电缆敷设，具有良好的通风散热性能和承重能力。
其造型多样，可根据需求定制。
4. 大跨度桥架：适用于大空间场所，具有较高的承载能力和通风性能。
其造型独特，可有效降低噪音和振动。
5. 组合式桥架：将槽式、梯形、托盘和大跨度等不同类型的桥架进行组合，以满足不同场合的需求。
其灵活性强，适用范围广。
三、桥架选型原则1. 根据工程要求选择合适的规格尺寸，确保满足电缆敷设的要求。
2. 根据环境因素（如湿度、温度、腐蚀性物质等）选择耐腐蚀、防火性能良好的桥架材质。
3. 根据使用场合（如室内、室外、大跨度等）选择适合的桥架类型和结构形式。
4. 根据预算和工程周期等因素考虑桥架的成本和质量。
四、桥架材料与规格推荐1. 槽式桥架常用板材包括镀锌钢板和不锈耐蚀钢板等；横梁可选优质碳素钢或不锈钢。
推荐规格：宽度200～300mm，高度根据实际需要而定。
2. 梯形桥架通常采用镀锌钢板制作横梁，内外两侧可选用其他板材。
推荐规格：宽高比至少为2:1，以保证通风效果。
3. 托盘式桥架常见材质有冷轧钢板、铝合金板和高分子复合材料等；承重层厚度一般为20～50mm，具体视需求而定。
4. 大跨度桥架常采用轻质高强铝合金型材或预应力技术以减小跨度并提高承重能力。
建议跨度不超过15米，特殊情况应经过计算确定。
5. 组合式桥架可根据不同类型桥架的特点进行搭配组合，实现多功能应用。
常用的组合方式有槽梯结合、托盘与梯形结合等。

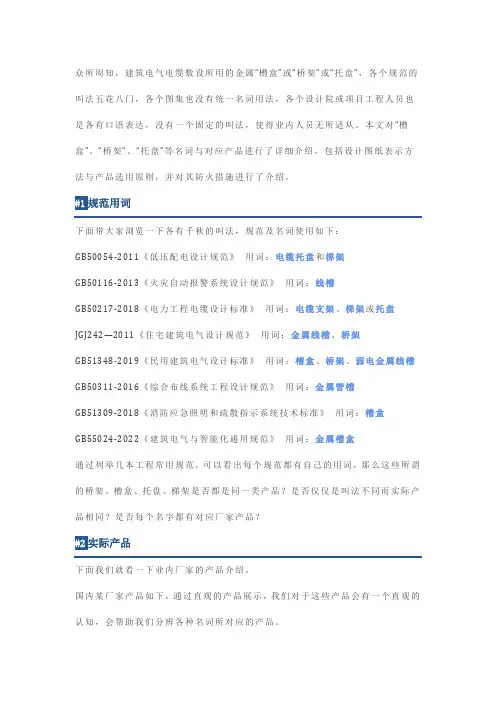

众所周知，建筑电气电缆敷设所用的金属“槽盒”或“桥架”或“托盘”，各个规范的叫法五花八门，各个图集也没有统一名词用法，各个设计院或项目工程人员也是各有口语表达，没有一个固定的叫法，使得业内人员无所适从。
本文对“槽盒”、“桥架”、“托盘”等名词与对应产品进行了详细介绍，包括设计图纸表示方法与产品选用原则，并对其防火措施进行了介绍。
规范用词下面带大家浏览一下各有千秋的叫法，规范及名词使用如下：GB50054-2011《低压配电设计规范》用词：电缆托盘和梯架GB50116-2013《火灾自动报警系统设计规范》用词：线槽GB50217-2018《电力工程电缆设计标准》用词：电缆支架、梯架或托盘JGJ242—2011《住宅建筑电气设计规范》用词：金属线槽、桥架GB51348-2019《民用建筑电气设计标准》用词：槽盒、桥架、弱电金属线槽GB50311-2016《综合布线系统工程设计规范》用词：金属管槽GB51309-2018《消防应急照明和疏散指示系统技术标准》用词：槽盒GB55024-2022《建筑电气与智能化通用规范》用词：金属槽盒通过列举几本工程常用规范，可以看出每个规范都有自己的用词，那么这些所谓的桥架、槽盒、托盘、梯架是否都是同一类产品？是否仅仅是叫法不同而实际产品相同？是否每个名字都有对应厂家产品？实际产品下面我们就看一下业内厂家的产品介绍。
国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知，会帮助我们分辨各种名词所对应的产品。
金属梯架金属梯架水平弯通托盘式桥架托盘式桥架水平弯通槽式桥架槽式桥架水平弯通#3产品选用原则各种产品的应用原则是什么呢？不同产品有自己独特的应用领域？是的，正是由于应用原则和领域不同，才会产生出这么多不同名称的产品，下面具体介绍如下：梯式桥架，简称梯架非封闭式，重量轻，成本低，散热透气好，适用于低压强电非消防电缆、高压电缆。
托盘式桥架，简称托盘非封闭式，承载大，散热透气好，适用于低压强电非消防电缆、高压电缆。

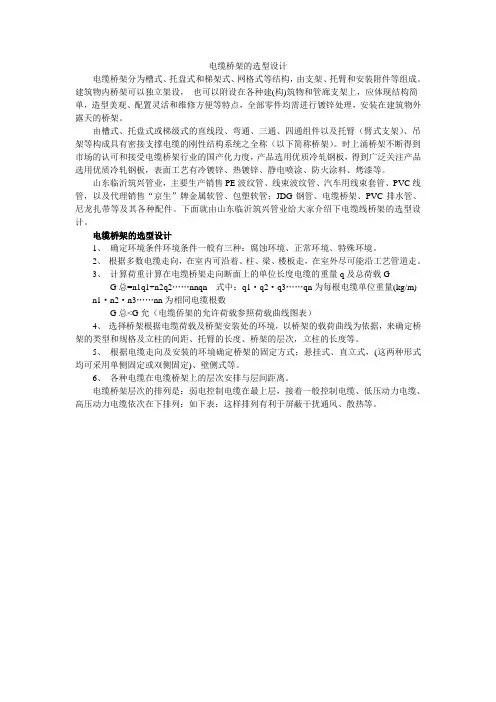

电缆桥架的选型设计电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。
时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。
山东临沂筑兴管业，主要生产销售PE波纹管、线束波纹管、汽车用线束套管、PVC线管，以及代理销售“京生”牌金属软管、包塑软管；JDG钢管、电缆桥架、PVC排水管、尼龙扎带等及其各种配件。
下面就由山东临沂筑兴管业给大家介绍下电缆线桥架的选型设计。
电缆桥架的选型设计1、确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。
2、根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。
3、计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载GG总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位重量(kg/m) n1·n2·n3……nn为相同电缆根数G总<G允（电缆侨架的允许荷载参照荷载曲线图表）4、选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。
5、根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。
6、各种电缆在电缆桥架上的层次安排与层间距离。
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。
电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。
建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。
设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。
梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。
它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。
一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。
托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。
它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。
它不仅适用于电力电缆设备，也适用于控制电缆的敷设。
槽式电缆桥架：槽式桥架是一种全封闭的索桥。
适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。
它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。
阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。
槽式、托盘式汇线桥架具有防尘、防搅扰功能。
电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。
一般，挑选和购买桥架，只需求注意以下4个关键。
1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。
因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。
2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。
比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。
3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。
4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。
电缆桥架类型分析标准型号及设计选型用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
1）厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am ＞3mm厚度70am 局部55am 检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。
2）电镀锌或锌镍合金桥架主体≥12 am 附注（93）3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4）附着力——镀涂层对底材的粘合牢度热镀锌按附录B试验应不脱落5）电镀锌和锌合金按附录B试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。
4．光泽度防护处理的表面光泽应不低于60%。
检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。
5．耐盐雾性表面防护层应具有表4中规定的3级耐盐雾性。
6．制造精度1）桥架的长度极限偏差当长度小于等于2米时，极限偏差为±2mm，当长度大于2mm时，极限偏差±4mm2）桥架的宽度极限偏差当宽度大于400mm时，极限偏差为±4mm，当宽度小于等于400mm时，极限偏差为±3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
28、选择电缆桥架应注意的问题：1）电缆桥架按结构分：封闭线槽式、托盘式、梯级式、组合式。
2）按材质分：钢制普通电缆桥架、阻燃防火桥架、铝合金桥架、玻璃钢桥架。
在防火等级较高的建筑内优先选用阻燃桥架，在有腐蚀气体环境中优先选择玻璃钢桥架。
电缆桥架有直线桥架和各种角度的弯头、三通、四通等部件，在订货时需根据图纸走向实测实量，将直线槽及弯头、三通等部件品种规格、数量、吊支架规格水量列出明细表。
29、电缆桥架进场检查验收注意的问题：1）电缆桥架的品种、规格和数量必须与订货单一致，材质及其厚度应符合要求，一般桥架宽在300mm以上时，钢板厚度为1.5mm，桥架宽300mm及以上时钢板厚度大于或等于2mm，连接板厚度与桥架相同。
2）电缆桥架部件的品种、规格、数量是否与定货单一致，包括部位弯曲方向，桥架盖设置位置等是否正确。
3）电缆吊、支架品种、规格、数量是否与定货单一致，紧固附件是否正确。
4）电缆桥架连接板、紧固附件是否正确。
5）所有直线槽、部件、吊支架是否有机械损伤，金属材质的防腐是否均匀、完整、不流淌、不透底。
6）将进场直线槽、部件等现场式组装，检查连接缝是否均匀，且不大于1mm。
7）有防火要求的其消防备案回执应在有效期内，确保消防产品的质量合格可靠。
30、封闭母线的种类：1）按供电方式份：单相二线制，单相三线制，三相四线制，三相五线制。
2）按绝缘分：空气绝缘、缠涂高强绝缘材料绝缘3）按材质分：铜母线、铝母线31、封闭母线安装应注意的问题：1）封闭母线有直线（含开关），始端母线箱、变容接头等组成的，应按电力系统需要予以选用组合。
2）封闭母线宜安装在干燥、非腐蚀性主体的场所。
3）穿过楼板时应装设弹簧支架。
4）封闭母线安装应顺直，并且固定必须牢固。
5）封闭插接式母线每段母线对接前，绝缘电阻测试值不小于20MΩ ，合格后，才能安装组对。
32、电气竖井内布线应注意的问题：1）电气竖井一般适用多层和高层建筑内强电及弱电垂直干线的敷设，可采用金属管、金属线槽、电缆、电缆桥架及封闭式母线等布线方式。
2）竖井内应敷有接地干线和接地端子，其他无关的管道不应从竖井通过。
3）竖井内楼层间应做防火密封隔离，其竖井硬实耐火极限不低于1小时的非燃烧体，在每层均应设立维护检修门，并应开向公共走廊，竖井内留有不小于0.8m的操作维护距离。
4）防火密封隔离堵料、涂料应选用国家鉴定的定型产品，试验期限有效，宜由有资质的专业队伍施工。
5）电缆桥架楼板的预留洞，应考虑做防火封堵所必须的几何尺寸。
33、电气保护系统的保护范围有哪些要求：电气设备在正常情况下不带电的金属外壳，除另有规定者之外，均应该设有可靠的电气保护。
1）电动机、变压器及其他电气设备的底座金属外壳。
2）电气设备的传动装置。
3）室内、外变、配电装置的金属构架，操作手柄及靠近带电部分的金属围栏和金属门。
4）配电箱（盘）与控制操作台的金属外壳和框架以及装设有电器的门。
5）电缆的外皮及电力电缆接线盒、终端盒的外壳。
6）电力线路的金属保护管及其箱盒等。
34、常用的电气保护系统方式：1）TT系统：电气系统有一个直接接地点，设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极。
2）IT系统：电气系统的带电部分与大地间无直接连接（或有一点经足够大的阻抗接地），设备的外露可导电部分通过保护线接至接地极。
3）TN系统：电气系统有一点直接接地，设备的外露可导电部分通过保护线与该点连接。
TN系统有三种形式：TN-S系统：整个系统的零线与保护线是分开的；TN-C系统：整个系统的零线与保护线是合一的；TN-C-S系统：该系统在入户前零线与保护线是合一的，入户后零线与保护线是分开的，在220/380V三相四线制供电电流的电气系统中广泛应用。
35、接地电阻的测试方法和注意事项：一、测试方法：1、将仪表放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
二、注意事项：1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下鱼后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）10、当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。
36、带Π接箱的电气保护系统施工要求：带Π接箱的电气系统一般用于高层建筑或公用建筑，将接地装置的接地母线直接引至Π接箱处接到保护线的汇流排上，中性线的汇流排通过汇流排或导线接到保护线汇流排上做重复接地，Π接箱处所有保护线均接到保护线汇流排上，严禁接错或混接。
37、室内电气插座的安装要求：对室内插座安装有三个要求，1）安全，2）美观，3）使用方便。
1）托儿所、幼儿园、小学校插座距地面不宜低于1.8m，同一场所安装的插座高度应一致，低于1.8m的插座应采用安全型插座。
2）车间及实验室的插座高度距地面不宜小于0.3m，特殊场所暗装插座也不应低于0.15m，同一室内的同一高度插座的高度差不宜大于5mm，并列安装的相同型号的插座高度差不宜大于0.5mm。
3）落地插座应具有牢固可靠的保护盖板。
4）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接。
5）单相三孔、三相四孔及三相五孔插座的保护线均应接在上孔，插座接地端子不应与零线端子直接相连，接地或接零线在插座间不串联连接。
