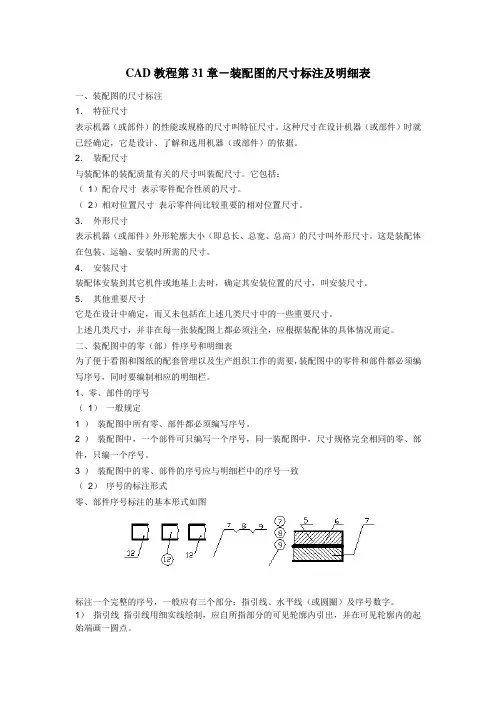

CAD教程第31章-装配图的尺寸标注及明细表

CAD教程第31章-装配图的尺寸标注及明细表

CAD教程第31章－装配图的尺寸标注及明细表一、装配图的尺寸标注1．特征尺寸表示机器（或部件）的性能或规格的尺寸叫特征尺寸。

这种尺寸在设计机器（或部件）时就已经确定，它是设计、了解和选用机器（或部件）的依据。

2．装配尺寸与装配体的装配质量有关的尺寸叫装配尺寸。

它包括：（1）配合尺寸表示零件配合性质的尺寸。

（2）相对位置尺寸表示零件间比较重要的相对位置尺寸。

3．外形尺寸表示机器（或部件）外形轮廓大小（即总长、总宽、总高）的尺寸叫外形尺寸。

这是装配体在包装、运输、安装时所需的尺寸。

4．安装尺寸装配体安装到其它机件或地基上去时，确定其安装位置的尺寸，叫安装尺寸。

5．其他重要尺寸它是在设计中确定，而又未包括在上述几类尺寸中的一些重要尺寸。

上述几类尺寸，并非在每一张装配图上都必须注全，应根据装配体的具体情况而定。

二、装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。

1、零、部件的序号（1）一般规定1 ）装配图中所有零、部件都必须编写序号。

2 ）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。

3 ）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。

1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。

2 ）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

3 ）序号数字在指引线的水平线上或圆圈内注写序号时，其字高比该装配图中所注尺寸数字高度大一号，也允许大两号。

当不画水平线或圆圈，在指引线附近注写序号时，序号字高必须比该装配图中所标注尺寸数字高度大两号。

（3）序号的编排方法序号在装配图周围按水平或垂直方向排列整齐，序号数字可按顺时针或逆时针方向依次增大，以便查找。

装配图的尺寸标注

装配图的尺寸标注

２、明细栏
•
明细栏一般由零件序号、代号、名称、 数量、材料等内容组成。其尺寸格式如图 4.8所示。 明细栏应画在标题栏的上方。 如果上方位置不够 ，也可紧靠在标题栏的 左方画出。明细栏外框竖线为粗实线, 其 余为细实线。 • 明细栏中零件序号应按自下而上的顺 序填写。标准件的规格参数写在名称栏内， 其国标号写在备注栏内。
本节结束，返回目录
3.2 零件图的视图选择和尺寸标注
一、视图选择和尺寸标注总的要求
零件图视图选择的原则就是：在完整、清晰地表 达零件的内外结构和形状的前提下，尽量减少图形数 量，以便于画图和看图。 零件图的尺寸标注，除了符合前面讲过的完整、 正确、清晰的要求以外，还要符合“合理”的要求。 所谓合理，是指所标注的尺寸能满足设计和加工工 艺的要求，也就是使零件既能在机器中很好地工作， 达到设计的性能要求；又能使零件便于制造、测量 和检验，符合加工工艺的要求。
二、常见典型零件的视图选择和尺寸标注分析
１、轴套类零件
２、盘盖类零件 ３、薄板冲压类零件 ４、注塑零件和镶嵌零件
图3.2
图 3.1、图3.3 图3.4、图3.5 图3.6、图3.7
本节结束，返回目录
返回
返回
返回
返回
返回
返回
返回
3.3 零件图上的技术要求
一、表面粗糙度
由于多种因素的影响，经过加工后的零件表 面都存在着微观的峰谷和凹凸不平，如图3.8所 示，表面粗糙度就是指加工表面上所具有的较小 间距和峰谷所组成的微观几何形状特性。
本节结束，返回目录
返回
返回
返回
4.4 读装配图
一、读装配图的基本要求 １、了解产品或部件的用途和工作原理。 ２、了解各个零件的名称、作用、数量、材 料和基本结构形状。 ３、明确各个零件之间的相对位置，装配关 系和装拆顺序。

CAD教程第31章-装配图的尺寸标注及明细表

CAD教程第31章-装配图的尺寸标注及明细表

CAD教程第31章－装配图的尺寸标注及明细表一、装配图的尺寸标注1．特征尺寸表示机器（或部件）的性能或规格的尺寸叫特征尺寸。

这种尺寸在设计机器（或部件）时就已经确定，它是设计、了解和选用机器（或部件）的依据。

2．装配尺寸与装配体的装配质量有关的尺寸叫装配尺寸。

它包括：（1）配合尺寸表示零件配合性质的尺寸。

（2）相对位置尺寸表示零件间比较重要的相对位置尺寸。

3．外形尺寸表示机器（或部件）外形轮廓大小（即总长、总宽、总高）的尺寸叫外形尺寸。

这是装配体在包装、运输、安装时所需的尺寸。

4．安装尺寸装配体安装到其它机件或地基上去时，确定其安装位置的尺寸，叫安装尺寸。

5．其他重要尺寸它是在设计中确定，而又未包括在上述几类尺寸中的一些重要尺寸。

上述几类尺寸，并非在每一张装配图上都必须注全，应根据装配体的具体情况而定。

二、装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。

1、零、部件的序号（1）一般规定1 ）装配图中所有零、部件都必须编写序号。

2 ）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。

3 ）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。

1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。

2 ）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

3 ）序号数字在指引线的水平线上或圆圈内注写序号时，其字高比该装配图中所注尺寸数字高度大一号，也允许大两号。

当不画水平线或圆圈，在指引线附近注写序号时，序号字高必须比该装配图中所标注尺寸数字高度大两号。

（3）序号的编排方法序号在装配图周围按水平或垂直方向排列整齐，序号数字可按顺时针或逆时针方向依次增大，以便查找。

[精品]CAD机械制图尺寸标注详解

[精品]CAD机械制图尺寸标注详解

工艺基准：
★設計基準
C 10
6
D
30
M8×0.75 (辅助基准）E
15 A
13
A
45
40 ±0.02
58
5
2
4
10 12
2
6
35 65 A-A 90 B
B—高度方向设计基准 C—长度方向设计基准 D—宽度方向设计基准
8
R
30
8
17
16
30
+0.027 0
22
15
52 70
10
F---工艺基准
F
18 26
尺寸線終端有箭頭和斜線兩種形式，機械圖樣一般用箭頭形式。 當尺寸線太短沒有足夠的位置畫箭頭時，允許將箭頭畫在尺寸線 外邊，尺寸線終端採用箭頭形式時，標註連續的小尺寸可用圓點 代替中間箭頭。
六、尺寸的清晰布置
1、应尽量标注在视图外面，以免尺寸线、尺 寸数字与视图的轮廓线相交。


R 好！ 不好！
2、同心圆柱的直径尺寸，最好注在非圆的 视图上。
（3）尺寸标注应符合工艺要求，即应尽可能符合零件的加工 顺序和检测方法。
（4）不允许注成封闭尺寸链。 （5）考虑测量方便。 （6）同一加工方法的尺寸尽量集中标注。 （7）有联系的尺寸应协调一致。
★ 考虑测量的方便与可能
不容易测量 容易测量
不容易测量
容易测量
A L
A BL
BB L
B C
C L
★ 关联零件间的尺寸应协调
尽量避免在不可见的轮廓线上标注尺寸。
（二）标注尺寸的基本要求 正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺寸，不遗漏， 不重复。

装配图(装配图中的尺寸标注、零件序号和明细栏)

装配图(装配图中的尺寸标注、零件序号和明细栏)

01
审核与修改Leabharlann 完成装配图的绘制后，需要进行审核 与修改，确保图纸的准确性和完整性。
05
02
绘制装配示意图
在绘制正式装配图之前，先绘制装配 示意图，以帮助确定各零件的相对位 置和装配关系。
03
绘制零件草图
根据装配示意图，绘制各零件的草图， 包括零件的结构形状、尺寸、配合性 质等。
04
绘制装配图
在零件草图的基础上，完成装配图的 绘制，包括标注尺寸、技术要求、零 件序号等。
指导生产和装配过程
装配图是生产和装配过程中的重要依据，它详细 标明了各零件的尺寸、配合性质、安装顺序等， 使得生产人员能够按照图纸进行生产和装配。
保障产品质量
在产品设计和开发过程中，装配图是确保产品质 量的重要工具。通过装配图，可以检查出设计中 的错误和不合理之处，从而避免在后期生产中出 现质量问题。
角度标注
用于标注两线之间的夹角或圆 弧的角度。
半径和直径标注
用于标注圆弧的半径或圆的直 径。
坐标标注
用于标注零件在装配图中的位 置坐标。
尺寸标注的注意事项
优先选用基本单位
避免使用封闭尺寸链
尺寸标注应优先选用国际标准的基本单位 ，如米、厘米、毫米等。
封闭尺寸链会导致尺寸标注出现冗余和矛 盾，应尽量避免使用。
建立管理流程
建立零件序号的管理流程，明确责任和分工。
定期维护
定期对零件序号进行维护和更新，确保其准 确性和完整性。
记录和统计
对零件序号进行记录和统计，以便于查询和 追溯。
培训和指导
对相关人员进行培训和指导，提高其零件序 号的标注和管理能力。
04
明细栏
明细栏的内容

工程制图CAD装配图

工程制图CAD装配图
1.一组图形 表达机器工作原理、零件间装配关系、
零件主要结构。
2.必要的尺寸 性能、装配、总体、安装等尺寸。 3.技术要求 装配、检验、使用等方面的要求。 4.零件序号、明细栏和标题栏
转子油泵装配图
装配图的图样画法
除已讨论的机件的图样画法，还有一些表达机器的 特殊表示法。
规定画法
特殊表示法
装配图的规定画法
密封防漏的结构
为防止机器内部 液体外漏同时防止外 部灰尘侵入，要采用 密封防漏措施。
滚动轴承的密封
滚动轴承需要进行 密封，防止外部的灰尘 和水分进入轴承，也防 止轴承的润滑剂渗漏。
部件测绘
部件测绘的步骤 ： 1．对部件全面了解和分析 2．拆卸零件 3. 画装配示意图 4. 画零件草图
1．对部件全面了解和分析
装配图的零件序号 及明细栏、标题栏
零件序号
标题栏和明细栏
零件序号注写
零件序号
零件序号的箭头指引
指引线弯折
零件序号
公共指引线
标题栏和明细栏
装配图的明细栏画在标题栏上方。 明细栏中，零件序号编写顺序是从下向上。
装配体构形设计的合理性
常见装配结构的合理性要求 接触面与配合面的结构 螺纹连接的合理结构 轴向零件的固定结构 防松的结构 密封防漏的结构
4. 对零件图上尺寸的处理
(1) 装配图上已注出的尺寸，在零件图上直接注出。 (2)与标准件有关的尺寸(如螺纹尺寸)，从相应标准中查取。 (3)在明细栏中给定的尺寸(如垫片厚度)，按给定尺寸注写。 (4)根据装配图所给数据应进行计算的尺寸（如齿轮分度圆 直径），计算后注写。 (5)相邻零件接触面尺寸及连接件的定位尺寸要协调一致。 (6)由标准规定的尺寸（如倒角、沉孔），从手册中查取。 其他尺寸从装配图中按比例量取标注，注意尺寸数字的圆整。

工程制图-装配图-尺寸+明细栏

工程制图-装配图-尺寸+明细栏
两面接触
两面配合
两面不配合
• 两个(或两个以上)零件邻接时，剖面线的倾斜方应相反或间隔不同。但同一 零件在各视图上的剖面线方向和间隔必须一致。
• 剖切平面通过标准件和实心件的轴线时，按不剖处理。剖切平面垂直于轴 线时，要画剖面线。
特殊画法：拆卸画法 、假想画法（双点划线表示）、简化画法、夸大 画法、单独表达某个零件的画法
一、装配图的尺寸标注
目的: 与零件图不同 只需:标注必要尺寸
表明 ★部件或机器的性能 ★零件间装配关系 ★部件外廓大小 ★对外安装情况 ★关键结构、形状
装配图需要标注的尺寸各类
1. 性能（规格）尺寸 表示部件的性能和规格的尺寸。
2. 装配尺寸 零件之间的配合尺寸。
3. 安装尺寸 将部件安装到机座上所需要的尺寸。
先画出需要编号零件的指 引线和横线，检查无重复、无 遗漏时，再统一填写序号。
2. 明细栏
明细栏是部件全部零件的详细目录,表中填有零件的序号 、名称、数量、材料、附注及标准。
明细栏在标题栏的上方，当位置不够时可移一部
分紧接标题栏左边继续填写 。
明细栏中的零件序号应与装配图中的零件编号 一致，并且由下往上填写，因此，应先编零件序 号再填明细栏。
复习：画装配图在分析部件，确定视图表达方案的基础上， 按下列步骤画图。
1.选择图纸、确定绘图比例 2. 画图框、标题栏、明细栏，布图 3. 画视图
注 意 ① 从主视图入手，按各装配线上的装配顺序逐个画出各零件。
② 从主体零件画起，注意每个零件的定位。
复习：画装配图在分析部件，确定视图表达方案的基础上， 按下列步骤画图。
3、安装尺寸
★ 安装时重要
必保的相对位置
如：吸、出油口 与 机座

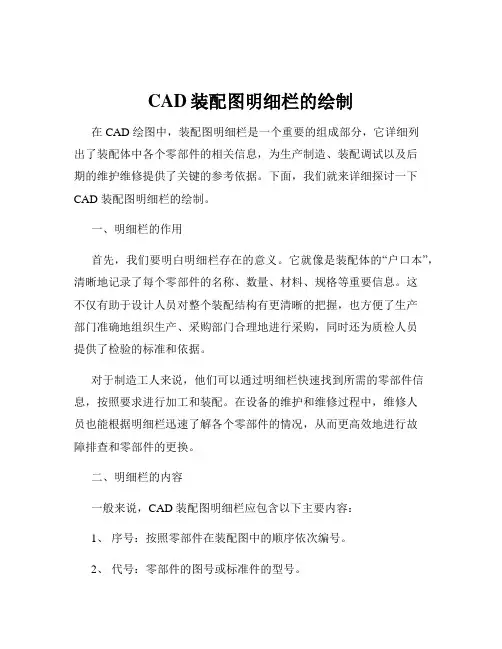

CAD装配图明细栏的绘制

CAD装配图明细栏的绘制

CAD装配图明细栏的绘制在 CAD 绘图中，装配图明细栏是一个重要的组成部分，它详细列出了装配体中各个零部件的相关信息，为生产制造、装配调试以及后期的维护维修提供了关键的参考依据。

下面，我们就来详细探讨一下CAD 装配图明细栏的绘制。

一、明细栏的作用首先，我们要明白明细栏存在的意义。

它就像是装配体的“户口本”，清晰地记录了每个零部件的名称、数量、材料、规格等重要信息。

这不仅有助于设计人员对整个装配结构有更清晰的把握，也方便了生产部门准确地组织生产、采购部门合理地进行采购，同时还为质检人员提供了检验的标准和依据。

对于制造工人来说，他们可以通过明细栏快速找到所需的零部件信息，按照要求进行加工和装配。

在设备的维护和维修过程中，维修人员也能根据明细栏迅速了解各个零部件的情况，从而更高效地进行故障排查和零部件的更换。

二、明细栏的内容一般来说，CAD 装配图明细栏应包含以下主要内容：1、序号：按照零部件在装配图中的顺序依次编号。

2、代号：零部件的图号或标准件的型号。

3、名称：零部件的具体名称。

4、数量：该零部件在装配体中所需的数量。

5、材料：零部件所使用的材料。

6、重量：零部件的单件重量和总重量。

7、备注：用于补充说明一些特殊的要求或信息。

这些内容的准确和完整对于保证装配工作的顺利进行至关重要。

三、明细栏的格式明细栏的格式通常有一定的规范和标准，但在实际绘制中也可以根据具体需求进行适当的调整。

常见的格式有以下几种特点：1、表格形式：明细栏通常以表格的形式呈现，表格的列宽和行高要根据内容的多少进行合理的设置，以保证信息清晰易读。

2、分区明确：不同的信息类别应分别列在不同的区域，使各部分内容一目了然。

3、标题栏：在表格的上方应有醒目的标题栏，注明“明细栏”字样。

4、对齐方式：一般来说，序号、数量等数字类信息应靠右对齐，名称、材料等文字类信息应靠左对齐。

四、绘制明细栏的步骤接下来，我们来了解一下绘制 CAD 装配图明细栏的具体步骤：1、确定位置和大小：根据装配图的布局和幅面大小，合理确定明细栏的位置和大小。

9.2装配图的尺寸标注、零部件序号和明细表

9.2装配图的尺寸标注、零部件序号和明细表

第二节 装配图的尺寸标注、 零部件序号和明细表
二、装配图的零部件序号和明细栏
装配图中所有的零部件均需编号，同时，在标题栏上方的 明细栏中与图中序号一一对应地列出。 1、零部件序号及其编排方法 指引线应自所指零件的可 见轮廓内引出，并在末端画一圆点。 若所指部分（很薄的零 件或涂黑的剖面）内不宜画圆点时，可在指引线的末端画出箭 头，并指向该部分的轮廓。 指引线不允许相交。当通过有剖面线的区域时，指引线不 应与剖面线平行。 相同的零件、部件用一个序号，一般只标注一次。在指引 线的水平线（细实线）上方或圆（细实线）内注写序号；序号 字高比图中尺寸数字高度大一号或两号 。 2、明细栏（GB/T10609.2-1989） 明细栏紧靠标题栏上方画出，是装配图中全部零件的详细 目录。
第二节 装配图的尺寸标注、 零规格（性能）尺寸 表示机器、部件规格或性能的尺寸， 是设计和选用部件的主要依据。 2、装配尺寸 表示零件之间装配关系的尺寸。
3、安装尺寸 表示将部件安装到机器上或将整机安装到基座 上所需的尺寸。
4、外形尺寸 表示机器或部件外形轮廓的大小，即总长、总 宽和总高尺寸。为包装、运输、安装所需的空间大小的依据。

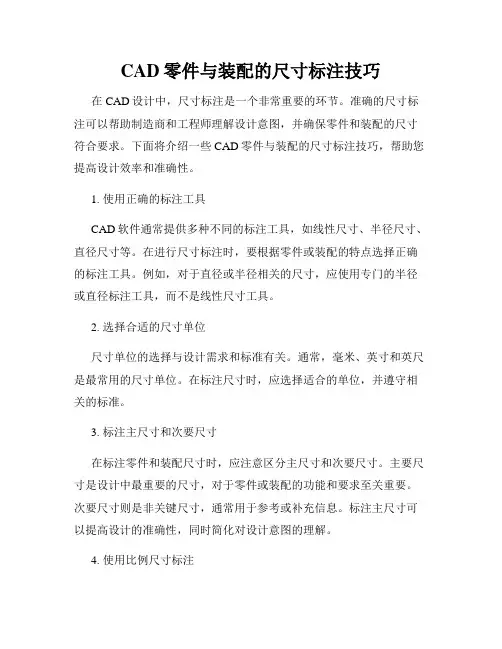

CAD零件与装配的尺寸标注技巧

CAD零件与装配的尺寸标注技巧

CAD零件与装配的尺寸标注技巧在CAD设计中，尺寸标注是一个非常重要的环节。

准确的尺寸标注可以帮助制造商和工程师理解设计意图，并确保零件和装配的尺寸符合要求。

下面将介绍一些CAD零件与装配的尺寸标注技巧，帮助您提高设计效率和准确性。

1. 使用正确的标注工具CAD软件通常提供多种不同的标注工具，如线性尺寸、半径尺寸、直径尺寸等。

在进行尺寸标注时，要根据零件或装配的特点选择正确的标注工具。

例如，对于直径或半径相关的尺寸，应使用专门的半径或直径标注工具，而不是线性尺寸工具。

2. 选择合适的尺寸单位尺寸单位的选择与设计需求和标准有关。

通常，毫米、英寸和英尺是最常用的尺寸单位。

在标注尺寸时，应选择适合的单位，并遵守相关的标准。

3. 标注主尺寸和次要尺寸在标注零件和装配尺寸时，应注意区分主尺寸和次要尺寸。

主要尺寸是设计中最重要的尺寸，对于零件或装配的功能和要求至关重要。

次要尺寸则是非关键尺寸，通常用于参考或补充信息。

标注主尺寸可以提高设计的准确性，同时简化对设计意图的理解。

4. 使用比例尺寸标注对于较大或较小的零件或装配，可以考虑使用比例尺寸标注。

比例尺寸标注可以将设计缩小或放大显示，以便更清楚地标注尺寸。

这样做可以减少设计图纸的尺寸，并提供更好的可读性。

5. 使用对齐和相对尺寸标注技巧在进行尺寸标注时，应考虑使用对齐和相对尺寸标注技巧。

对齐标注可确保不同零件和部件之间的尺寸关系正确。

相对尺寸标注可以使设计更简洁，同时提供更多的尺寸信息。

6. 使用尺寸标准和约定标注尺寸时，应使用适当的尺寸标准和约定。

尺寸标准可以确保设计的一致性和互换性，同时遵守行业或国家的标准。

有时，还可以根据特定的项目要求使用特定的尺寸约定。

7. 使用注释和符号标注技巧除了尺寸标注外，有时还需要使用注释和符号来提供更多的设计信息。

注释可以在设计中解释特定要求或注意事项，而符号可以表示特定的零部件或组装方式。

正确使用注释和符号可以使设计更具可读性和可理解性。

装配图二装配图中的尺寸标注零件序号和明细栏

装配图二装配图中的尺寸标注零件序号和明细栏

装配图的尺寸标注
装配尺寸
性能（规格）尺寸
总
体
尺
寸
安装尺寸
二、配合尺寸的标注与识读
1.配合 指相同基本尺寸相互结合的孔、轴公差带之间的关系。如
ф50H8的孔与ф 50f7的轴结合在一起，即为配合。
常见的配合制有两种：基孔制、基轴制。 （1）基孔制
（2）基轴制
常见的配合有间隙配合、过盈配合、过渡配合三种。 （1）间隙配合的概念及相关计算
装配图（二）
【学习内容】 一、装配图的尺寸 二、 配合 三、装配图的零部件序号与明细栏
一、装配图的尺寸
装配图与零件图的作用不同，对尺寸标注的要求也不同。 装配图是设计和装配机器(或部件)时用的图样，因此不必 把零件制造时所需要的全部尺寸都标注出来。
一般装配图应标注下面几类尺寸：
1.性能(规格)尺寸 2.装配尺寸（配合尺寸、相对位置尺寸） 3.安装尺寸 4.总体尺寸 5.其他重要尺寸
【课堂小结】
1．简述装配图尺寸类型 ； 2．总结配合尺寸的类型、标注 。
【课堂练习】
机械制图习题集（多学时）7-1，练习配合尺寸。 【课后作业】
思考：装配图应标注哪些尺寸？教材7-4铣床尾座 装配图中的尺寸各属于哪类尺寸？
配不同的公差带的孔，称为基轴制），基本偏差为h、公差等 级为7级的基准轴与基本偏差为D、公差等级为8级的孔的配 合。
三、装配图的零部件序号与明细栏
明细栏：填写零件序号、名称、材个顺序号，依相邻位置按一定的顺序方向标注。 顺序号的下方用一细实线标注或用圆圈圈出，指引线用细实线画出。
（2）过盈配合概念及相关计算
（3）过渡配合概念及相关计算
2.配合尺寸标注
ф 50H8/ ф 50f7 表示基本尺寸为ф 50（H表示以孔作为

CAD机械制图尺寸标注详解[1]

CAD机械制图尺寸标注详解[1]

R
R 4×
4×
好！
不好！
精品课件
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
好！
精品课件
不好！
5、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特 征较清楚的视图上
精品课件
七.尺寸標註時應注意的幾點問題
1. 标注线性尺寸时尺寸线必须与所标注的线段平行。
尺寸数字
1.5×45° 1.5×45° 数字高度3.5毫米
1、尺寸基准的种类
♣ 设计基准：
从设计角度考虑，为满足零件在机器或部件中对其结 构、性能要求而选定的一些基准。
♣ 工艺基准： 从加工工艺的角度考虑，为便于零件的加工、测量
而选定的一些基准，称为工艺基准。
精品课件
★設計基準
10 C
A 13
30
45
A
26
35
65
B
A-A 90
4 10 12 4 0±0 . 0 2 58 6 + 1 6 0 .0 2 7
⑶ 尺寸数字不可被任
何图线所通过，否
则必须将该图线断 开。
精品课件
16
中心线断开
二.零件图的尺寸标注
一、尺寸基准的选择 二、尺寸标注的合理性要求
三、标注尺寸的基本原则 四、零件上常见孔的标注尺寸
精品课件
一、尺寸基准的选择
尺寸基准一般选择零件上较大的加工面、两零件的结合面、零件的 对称平面、重要的平面和轴肩。
機械製圖尺寸標註
精品课件
主要內容
一、尺寸標註的基本方法 二、零件圖的尺寸標註 三、裝配圖的尺寸標註
精品课件
一、尺寸標註的基本方法
1.尺寸标注的基本规则与要求 2.尺寸的組成及標註方法 3.尺寸標註時應注意的幾點問題

AutoCAD尺寸标注数据表

AutoCAD尺寸标注数据表

AutoCAD尺寸标注数据表说明：此文档2001年12月20日 星期四始发于南江石屋网站，后网站 不在。

今偶然翻出，发于百度。

原题目“尺寸标柱数据表”。

取消返回等超链接。

南江石 2014年 09 月06 日1.尺寸标注环境变量名列表2.尺寸标注型式实体数据表3.尺寸标注环境变量名称与代号对照表14.尺寸标注环境变量名称与代号对照表25.尺寸标注环境变量数据表6.尺寸标注实体数据表1（基本数据）7.尺寸标注实体数据表2（基本与扩展数据） 8.尺寸标注实体数据表3（扩展数据及其意义）9.横向标注尺寸标注数据表 10.竖向标注尺寸标注数据表11.斜向标注尺寸标注数据表12.VBA尺寸标注实体扩展数据表(不注偏差) 13.VBA尺寸标注实体扩展数据表(标注偏差)14.尺寸组码、变量、值及其意义 15.扩展数据性质组码1.尺寸标注环境变量名列表下面是ddmodify.lsp文件中的尺寸标注环境变量名列表：参见14.尺寸组码、变量、值 及其意义。

0-7 (list "DIMSTYLE" "Style name" "Standard flag values""dimpost" "dimapost" "dimblk" "dimblk1" "dimblk2"8-16 "dimscale" "dimasz" "dimexo" "dimdli" "dimexe""dimrnd" "dimdle" "dimtp" "dimtm"17-24 "dimtxt" "dimcen" "dimtsz" "dimaltf""dimlfac" "dimtvp" "dimtfac" "dimgap"25-32 "dimtol" "dimlim" "dimtih" "dimtoh""dimse1" "dimse2" "dimtad" "dimzin"33-41 "dimalt" "dimaltd" "dimtofl" "dimsah" "dimtix""dimsoxd" "dimclrd" "dimclre" "dimclrt"42-47 "dimunit" "dimdec" "dimtdec""dimaltu" "dimalttd" "dimaunit"48-57 "dimjust" "dimsd1" "dimsd2" "dimtolj" "dimtzin""dimaltz" "dimalttz" "dimfit" "dimupt" "dimtxsty")返回文头 返回主页 返回2.尺寸标注型式实体数据表下面是由(tblsearch "dimstyle" "standard")获得的尺寸标注型式实体数据表，参见14. 尺寸组码、变量、值及其意义。

CAD装配图明细栏的绘制

CAD装配图明细栏的绘制

课题任务装配图明细栏的绘制〔1〕需 2 课时教学目的要求能熟练使用“表格”、“文字”、“块”、“属性”命令绘制与填写装配图明细栏。

教学重点掌握“表格样式”、“绘制表格”、“修改表格”等命令的使用方法教学难点“表格样式”、“绘制表格”、“修改表格”等命令的使用方法教案编写日期年月日教学内容与教学过程提示与补充一、组织课堂教学二、复习回忆三、新授内容任务目标绘制并填写如下图千斤顶装配图的明细栏。

要求：线型符合国标相关知识点〔一〕创建表格样式菜单命令：【格式】→【表格样式】键盘命令：TABLESTYLE1.“创建新的表格样式”2．关于“新建表格样式”对话框〔1〕起始表格：使用户可以在图形中指定一个表格作样例来设置此表格样式的格式〔2〕表格方向：在“表格方向”下拉列表中，选择“向上”或“向下”〔3〕单元样式：在“单元样式”下拉列表中有“数据”、“表头”、“标题”三个选项，它们分别用于设置表格的数据特性，列标题或表标题的外观〔4〕“常规”选项卡：用于选择当前单元格的样式〔5〕“文字”选项卡：用于文字的样式、高度、颜色、角度等特性〔6〕“边框”选项卡：用于控制当前单元格样式的表格网格线的外观〔7〕单元样式预览：显示当前表格样式设置效果的样例〔二〕绘制表格菜单命令：【绘图】→【表格】工具栏：〖绘图〗→〖表格〗键盘命令：TABLE或TB〔三〕编辑表格1．选择表格与表单元要选择表格，可直接单击表格线或利用选择窗口选择整个表格要选择单个表单元，可直接在该表单元内单击。

要选择多个单元，可在表单元内单击并在多个单元上拖动或者按住SHIFT 键并在另一个单元内单击，可以同时选中这两个单元以及它们之间的所有单元2．编辑表格数据双击绘图屏幕中已有表格的某一单元格，弹出【文字格式】工具栏，并将表格显示成编辑模式，同时将所双击的单元格醒目显示。

在编辑模式修改表格中的各数据后，单击【文字格式】工具栏中的【确定】按钮，即可完成表格数据的修改。

CAD装配图明细栏的绘制

CAD装配图明细栏的绘制
教 学
重 点
掌握“表格样式”、“绘制表格”、“修改表格” 等命令的使用方法
教 学
难 点
“表格样式”、“绘制表格”、“ 月 日
教 学 内 容 与 教 学 过 程
提示与补充
一、组织课堂教学
二、复习回顾
三、新授内容
技能训练
与检测
1、练习题：绘制图示标题栏、明细栏，并填写文字。要求：线型符合国标

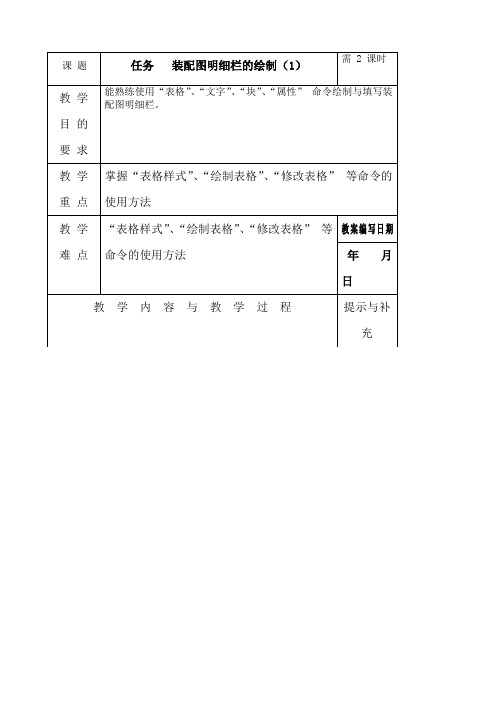

课题
任务 装配图明细栏的绘制（1）
需2课时
教 学
目 的
要 求
能熟练使用“表格”、“文字”、“块”、“属性” 命令绘制与填写装配图明细栏。
教 学
重 点
掌握“表格样式”、“绘制表格”、“修改表格” 等命令的使用方法
教 学
难 点
“表格样式”、“绘制表格”、“修改表格” 等命令的使用方法
教案编写日期
年 月 日
教 学 内 容 与 教 学 过 程
提示与补充
一、组织课堂教学
二、复习回顾
三、新授内容
任务目标
绘制并填写如图所示千斤顶装配图的明细栏。要求：线型符合国标
相关知识点
（一）创建表格样式
菜单命令：【格式】→【表格样式】
键盘命令：TABLESTYLE
1.“创建新的表格样式”
2．关于“新建表格样式”对话框
（1）起始表格：使用户可以在图形中指定一个表格作样例来设置此表格样式的格式
（6）“边框” 选项卡：用于控制当前单元格样式的表格网格线的外观
（7）单元样式预览：显示当前表格样式设置效果的样例
（二）绘制表格
菜单命令：【绘图】→【表格】
工具栏：〖绘图〗→〖表格〗
键盘命令：TABLE或TB
? （三）编辑表格

CAD装配图纸细节标注方法

CAD装配图纸细节标注方法

CAD装配图纸细节标注方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的软件。

在CAD中，装配图纸是一种重要的工具，用于展示产品的组装方式和零部件之间的关系。

而细节标注则是装配图纸中必不可少的一部分，用于清晰准确地描述零部件的尺寸、形状和特征。

本文将介绍CAD装配图纸细节标注的方法。

在CAD软件中，细节标注是通过使用标注工具实现的。

标注工具通常位于CAD软件的工具栏或菜单栏中，使用起来相对简单。

下面是一些常用的细节标注方法：1. 直接标注：直接标注是最简单的细节标注方法之一。

在CAD装配图纸中，选中要标注的尺寸，然后点击标注工具，在图纸上自动出现标注线和标注文字。

标注文字通常自动显示尺寸的数值，但也可以手动输入。

直接标注适用于简单的尺寸标注，如直线的长度、圆的直径等。

2. 基线标注：基线标注常用于多个尺寸标注的情况。

基线标注通过绘制一条基准线，并在基准线上标注多个尺寸。

在CAD软件中，选择基线标注工具，在图纸上绘制基准线，然后选择要标注的尺寸，并将它们放置在基准线上。

基线标注通常用于具有共同基准的尺寸组合，如孔的中心距离、孔的直径等。

3. 链接标注：链接标注允许将多个标注链接在一起，以减少图纸上的混乱。

在CAD软件中，选择链接标注工具，然后按顺序选择要标注的尺寸。

选择完成后，标注文字将按照选择的顺序排列，并通过连接线连接起来。

链接标注适用于尺寸之间存在关联的情况，如一个尺寸是另一个尺寸的两倍。

4. 提示标注：提示标注用于标注特定的特征和细节。

在CAD软件中，选择提示标注工具，然后在图纸上选择特定的点或线，以显示与之相关的尺寸和文字。

提示标注适用于标注特定的形状、角度或孔的位置等。

除了上述方法外，CAD软件还提供了许多其他标注工具，如直径标注、角度标注、半径标注等，可以根据具体需要选择使用。

在标注时，应注意以下几点：1. 确保标注的准确性：标注应该与实际尺寸一致，以确保设计的准确性和一致性。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

CAD教程第31章－装配图的尺寸标注及明细表
一、装配图的尺寸标注
1．特征尺寸
表示机器（或部件）的性能或规格的尺寸叫特征尺寸。

这种尺寸在设计机器（或部件）时就已经确定，它是设计、了解和选用机器（或部件）的依据。

2．装配尺寸
与装配体的装配质量有关的尺寸叫装配尺寸。

它包括：
（1）配合尺寸表示零件配合性质的尺寸。

（2）相对位置尺寸表示零件间比较重要的相对位置尺寸。

3．外形尺寸
表示机器（或部件）外形轮廓大小（即总长、总宽、总高）的尺寸叫外形尺寸。

这是装配体在包装、运输、安装时所需的尺寸。

4．安装尺寸
装配体安装到其它机件或地基上去时，确定其安装位置的尺寸，叫安装尺寸。

5．其他重要尺寸
它是在设计中确定，而又未包括在上述几类尺寸中的一些重要尺寸。

上述几类尺寸，并非在每一张装配图上都必须注全，应根据装配体的具体情况而定。

二、装配图中的零（部）件序号和明细表
为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。

1、零、部件的序号
（1）一般规定
1 ）装配图中所有零、部件都必须编写序号。

2 ）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。

3 ）装配图中的零、部件的序号应与明细栏中的序号一致
（2）序号的标注形式
零、部件序号标注的基本形式如图
标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。

1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。

2 ）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

3 ）序号数字在指引线的水平线上或圆圈内注写序号时，其字高比该装配图中所注尺寸数字高度大一号，也允许大两号。

当不画水平线或圆圈，在指引线附近注写序号时，序号字高必须比该装配图中所标注尺寸数字高度大两号。

（3）序号的编排方法
序号在装配图周围按水平或垂直方向排列整齐，序号数字可按顺时针或逆时针方向依次增大，以便查找。

在一个视图上无法连续编完全部所需序号时，可在其他视图上按上述原则继续编写。

（4）其它规定
1）同一张装配图中，编注序号的形式应一致。

2 ）当序号指引线所指部分内不便画圆点时（如很薄的零件或涂黑的剖面），可用箭头代替圆点，箭头需指向该部分轮廓。

3 ）指引线可以画成折线，但只可曲折一次。

4 ）指引线不能相交。

5 ）当指引线通过有剖面线的区域时，指引线不应与剖面线平行。

6 ）一组紧固件或装配关系清楚的零件组，可采用公共指引线。

但应注意水平线或圆圈要排列整齐。

三、明细栏（根据GB 10609.2—89）
1、明细栏的画法
（1）明细栏一般应紧接在标题栏上方绘制。

若标题栏上方位置不够时，其余部分可画在标题栏的左方。

（2）当明细栏直接绘制在装配图中时，其格式和尺寸按GB 10609.2—89。

（3）明细栏最上方（最末）的边线一般用细实线绘制。

（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4幅面单独绘制出明细栏。

若一页不够，可连续加页。

其格式和要求参看国标GB10609.2-89。

2、明细栏的填写
（1）当明细栏直接画在装配图中时，明细栏中的序号应按自下而上的顺序填写，以便发现有漏编的零件时，可继续向上填补。

如果是单独附页的明细栏，序号应按自上而下的顺序填写。

（2）明细栏中的序号应与装配图上编号一致，即一一对应。

（3）代号栏用来注写图样中相应组成部分的图样代号或标准号。

（4）备注栏中，一般填写该项的附加说明或其它有关内容。

如分区代号、常用件的主要参数，如齿轮的模数、齿数，弹簧的内径或外径、簧丝直径、有效圈数、自由长度等。

（5）螺栓、螺母、垫圈、键、销等标准件，其标记通常分两部分填入明细栏中。

将标准代号填入代号栏内，其余规格尺寸等填在名称栏内。

四、装配图上技术要求的注写
装配图中的技术要求，一般可从以下几个方面来考虑：
1．装配体装配后应达到的性能要求。

2．装配体在装配过程中应注意的事项及特殊加工要求。

例如，有的表面需装配后加工，有的孔需要将有关零件装好后配作等。

3．检验、试验方面的要求。

4．使用要求。

如对装配体的维护、保养方面的要求及操作使用时应注意的事项等。

与装配图中的尺寸标注一样，不是上述内容在每一张图上都要注全，而是根据装配体的需要来确定。

技术要求一般注写在明细表的上方或图纸下部空白处。

如果内容很多，也可另外编写成技术文件作为图纸的附件。
