第十六章 电压 电阻
第1节 电压
1．电压是形成电流的原因。 2．要在电路中得到持续电流必须满足两个条件：(1)有电源提供电压；(2)电 路是通路。
典例剖析 【例】下列说法中正确的是( ) A．电路中只要有电压就会有电流 B．电路中只要有电源就会有电流 C．电压是产生电流的必要条件 D．只要电路是通路，导体中就会有电流通过 【分析】 电路要有持续电流的必要条件：①电路两端有电压；②电路是通 路。 【答案】 C
3．在下面的电路中，闭合开关 S，能用电压表测量 L2 两端电压的是( C )
4．一只电压表有 3V 和 15 V 两个量程，实验中用的是 3V 挡量程，某次实验
中 3V 挡量程的刻度盘上刻度线模糊，从 15V 挡量程的刻度盘上读到的电压
恰好是 6.5V，则实际测得的电压是( C )
A．6. 5V
B．2. 5V
C．1. 3V
D．1. 15V
5．如图所示是用电压表测灯泡两端电压的电路，其中电压表使用正确的是 (A )
6．如下图所示的电路图中，当开关 S 闭合时，电压表 测量的是灯 L1 两 端的电压， 测量的是灯 L2 两端的电压。
7．灯 L1 与 L2 串联，先用电压表测灯 L1 两端的电压，如图所示，再测灯 L2
C．手机电池电压是 3.7V
D．对人体安全的电压是 36V
电压的测量 如图所示，当电压表使用“－”“3”两个接线柱时，电压表的最大测量值是 3V ，最小分度值是 0.1V ，此时电压表的示数是 1.1V ；当电压表使用 “－”“15”两个接线柱时，电压表的最大测量值是 15V ，最小分度值是 0.5V ，示 【例】关于如图所示的电表，下列说法中不正确的是( )

并在1827年将 研究结果总ห้องสมุดไป่ตู้ 为：
导体中的电流，跟这段导体两端的
电压成正比，跟这段导体的电阻成反比。
公式： I ＝ 变换公式：
U
R
U=IR
R=
U I
I（A） 单位：U（V）
R（Ω）
1、有人根据公式R=U/I跟公式I=U/R在 形式上相似，说“电阻R跟电压成正 比，跟电流成反比”。你认为这种说 法对吗？为什么？
力提高三类群体在社会中的和谐度。 1、救助困难群众。要在原有基础上, 进一步 构建好 以 最低生活保障和灾民救助制度为基础, 以医疗 、教育 、住房 、
例4、读出下列各图的示数： 甲 1.6V ，乙 12.5V 。
例5、使自由荷定向移动形成电流的原因是：（ C ）
A、电量 B、电流 C、电压 D、电路是通路
电压表的使用规则是：①电压表要并联在电路 中；②、要使电流从“+”接线柱流入，从“一” 接线柱流出；③、要使被测电压不超过电压表 最大量程(如无法确定电压大小，应先选用大 量程)。④、可以把电压表直接接到电源的两 极上。
电阻
电路中的用电器对电流具有阻碍作用， 我们用电器的电阻值表示电器对电流的 阻碍作用的强弱。
欧姆定律发现初期，许多物理学家不能正确 理解和评价这一发现，并遭到怀疑和尖锐的批评。 研究成果被忽视，经济极其困难，使欧姆精神抑郁。 直到1841年英国皇家学会授予他最高荣誉的科普利 金牌，才引起德国科学界的重视。
人们为纪念他，将测量电阻的物理量单位以欧 姆的姓氏命名。
欧姆研究了 I R
U
欧姆定律：
答：不对。因为电阻是导体本身的一种 性质，它只跟导体的材料、长度、 横截面积和温度有关，跟电流、电 压无关。

答：灯丝中通过的电流是0.45安。
21
2、已知电阻和电流，求电压？ 【例题2】一个电热水器工作时电热丝的电阻是 44欧，通过的电流是5安，求电热水器工作时 两端的电压。
解： 已知 R＝44欧，I＝5安
因为I＝U/R，所以 U＝IR ＝5安×44欧＝220伏
答：电热水器工作时两端的电压是220伏。
22
5.0
10.0 15.0 20.0 电阻R（欧）
14
实验结论2： 电压不变时，通过电阻的电流与电阻的阻值 成反比。
二、欧姆定律
1、德国物理学家欧姆研究了电流与电压、电阻 的关系，在 1827年得出了如下结论 ：
导体中的电流，跟这段导体两端的电压成正比， 跟这段导体的电阻成反比。
2、公式： I ＝
U R
当电路中电阻一定时， 电压越大，电流越 大 ；
图一
比较图二和图三： 电压 相同， 灯的电阻 不相同，
灯较暗（电流较小）的是 C 灯，
图二
当电路中电压一定时， 电阻越大，电流越 小 ；
图三
3
一、电流与电压、电阻的关系
电流、电压、电阻这三个量之间到底有什么规律呢？ 研究这三个量之间的关系，可以用什么方法进行实验：
电压与电流的比值基本相等。
9
实验结论1： 电阻不变时，通过电阻的电流与加在电阻两端 的电压成正比。
以上表格中计算出的电压与电流的比值 是否完全相等？与同学讨论结果，并分析原因。 电压与电流的比值不是完全相等。 科学实验研究总会有误差存在的。
10
2、电流与电阻的关系
控制变量： 保 持电压不变；
改变电阻， 研究 电流 和 电阻 的关系
1．图 4-59 中，更换定值电阻 R ，调节滑动变阻器

可以保持_电__阻__不变，改变_电__阻__两__端__的__电__压_， 再看电流怎么变化。
2、画出你设计电路图
A
V
R
新知探究
一、探究通过导体的电流与电压、电阻的关系 3、设计的实验要用到什么仪器？
电源、开关、滑动变阻器、定值电阻、电 压表、电流表、导线
滑动变阻器的作用是：改变电阻R两端的电压
。2021年3月16日星期二2021/3/162021/3/162021/3/16
• 15、会当凌绝顶，一览众山小。2021年3月2021/3/162021/3/162021/3/163/16/2021
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021/3/162021/3/16March 16, 2021
新知探究

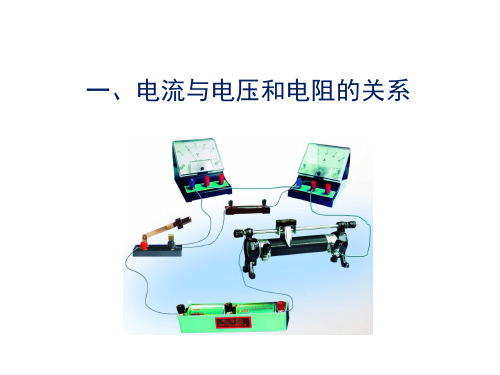

一、探究通过导体的电流与电压、电阻的关系 器材和实物连接
新知探究
一、探究通过导体的电流与电压、电阻的关系
4、连接电路应注意的问题 （1）开关应处于__断__开___状态； （2）滑动变阻器的滑片处于阻值_最__大_ 位置； （3）认清电压表、电流表的_正__负__接线柱； （4）电压表、电流表的_量___程__选择要正确；
新知探究
一、探究通过导体的电流与电压、电阻的关系
提出问题
通过导体的电流可能与什么因素有关？
猜想和假设
（1）通过导体中的电流与导体两端的电压有什 么关系？ 猜：导体两端电压越大，导体中的电流越大。 （2）通过导体的电流与导体的电阻有什么关系？ 猜：导体的电阻越小，导体中的电流越大。
新知探究
一、探究通过导体的电流与电压、电阻的关系 设计并进行试验
新知探究
一、探究通过导体的电流与电压、电阻的关系
分析实验1 保持__R__不变，研究 I 随 U 的变化关系

次序 电压U/V 电流I/A 电阻R/Ω
1
10 4
2.5
2
10
3 20
25
4
5
想一想 U=IR
I=U/R
R=U/I
R=U/I跟I=U/R类似， 那能否认为电阻跟电压 成正比，跟电流成反比？
导体的电阻是导体本身固有的一种性 质，导体电阻的大小是由导体的长度、 横截面积和材料决定的，当电阻两端电 压改变时，通过它的电流也成正比例改 变，而电压与电流比值（即电阻）不 变，是一个定值（可以看出电阻的大小 等于电压与电流的比值），故电阻跟电 压、电流无关，不存在正、反比的关 系。所以R=U／I，只能用来计算电阻的 大小，而不能用作电阻的定义式 。
通过今天这节课的学习，你有哪些收获？
德国物理学家欧姆研究了电流与电压、电阻的关系
在1827年得出了如下
结论：
德 国 科 学 家
导体中的电流，跟 这段导体两端的电压 成正比，跟这段导体 的电阻成反比。
欧
这个结论叫做欧姆定律。
姆
如图所示的电路图．开关闭合后，把P向左移 动，则 ( ) A．两表示数都变大 B．两表示数都变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
如图所示电路，已知电源电压为6V， 电阻R1=10Ω，滑动变阻器R2的最大 值是20Ω，当滑动片P从口向b移动的 过程中，电压表的最大示数是____V， 电流表最小示数是____A。
如图所示，电源电压不变，开关闭合后将 滑动变阻器滑片P向b滑动时 ( ) A．电流表和电压表示数都变小 B．电流表和电压表示数都变大 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
某电阻两端接1.5伏电压时， 它的电阻是5欧。请计算通过 这个电阻的电流是多少？

第十七章 欧姆定律
电流与电压和电阻的关系
情景导入
加在导体两端的电压越高，流过导体的
电流就会越_大___； 导体的电阻越大，流过它的电流就会越__小__。
那么流过导体的电流与导体的电阻及加在它两端的电压 存在怎样的定量关系呢？
教学目标
使学生会同时使用电压表和电流表测量一段 导体两端的电压和其中的电流
课堂小结
①电阻一定时，导体中的电流跟 导体两端的电压成正比。
②电压一定时，导体中的电流跟 导体的电阻成反比。
