初中物理电阻的测量ppt

单电流表2解2
1.闭合S1，断开S2，电流表测出Rx中的电流记为Ix。 2.再闭合S2， R0与Rx并联，电流表测干路电流I。 则：R0中电流I0=I-Ix；Rx、 R0两端电压 Ux = U0=I0R0=（ I-Ix ）R0。 3. 被测电阻： Rx=Ux/Ix= （ I-Ix ）R0 / Ix。 （返回）
抽奖特权
VIP有效期内可以无限制将选中的文档内容一键发送到手机，轻松实现多端同步。 开通VIP后可以在VIP福利专区不定期抽奖，千万奖池送不停！
福利特权
开通VIP后可在VIP福利专区定期领取多种福利礼券。
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
单电压表1解1
1.用电压表测出RX两端电压记为UX。 2.再用电压表测出R0两端电压记为U0，则通过 R0、RX的电流I=U0/R0。 3.被测电阻： RX=UX/I=UXR0/U0。
返回
单电压表1解2
1.用电压表测出R0两端电压记为U0，则通过R0、 RX的电流I=U0/R0。 2.再用电压表测出 RX两端电压记为UX。 3.被测电阻： RX=UX/I=UXR0/U0。
图一
图二
特点：电流表使用两次，连接一次电路。 （返回）
单电流表测电阻3
1.原理：串联电路电压、电流的关系及欧姆 定律。
2.电路图：
3.特点：连接一次电路
解 返回
单电压表测电阻1
1. 原理：串联电路电流的关系及欧姆定律 2. 电路图：
图一
图二
3. 特点：电压表使用两次，连接两次电路。 返回
单电压表测电阻2
特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能 阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。

C．0～3 A，0～3 V D．0～3 A，0～15 V 5．某同学按下图所示电路连好实验器材后， 闭合开关，灯泡正常发光，但电压表指针 C 不动，这可能是 ( ) A．电流表烧坏，电路开路
B．电流表完好，与电流表相连的导线断了
C．电压表接线柱处导线短路
本节课你有什 么收获呢？
表达式：
例题二发散：在“伏安法”测电阻实 验中，如果电流表损坏了，给你一个 电压不变的电源，一只电压表，一个 阻值已知的电阻 R ，开关和几根导线， 使用以上器材测出未知电阻R 的值， 画出电路图，写出所测的物理量和R 的最后表达式x Rx
2.实验步骤: （a）S闭合测出R0的电压为U0; I = U0 /R0 （b）再测出Rx的电压为Ux ; I=Ux/Rx Ux*R0/U0 。 （c）Rx=_________ 3.讨论改进 1.电路设计
第十七章
欧姆定律
第三节

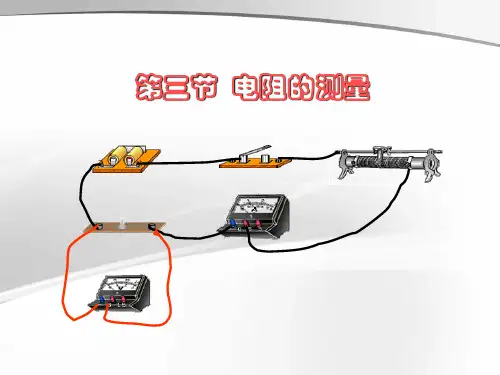

电阻的测量
