桥架支架制作与安装计算公式
桥架支架是一种用于支撑和固定桥架的结构，它承受着桥架和其上承载的各种设备、管道和电缆的重量。
在设计桥架支架时，需要考虑多种因素，包括最大的载荷、支撑间距、材料强度等，以确保支撑结构的稳定性和可靠性。
下面是一些常用的桥架支架制作与安装的计算公式：
1.最大载荷计算：
桥架支架的最大载荷由桥架及其上的设备、管道和电缆的质量决定。
根据设备和管道的重量，可以计算出每个支架所承受的负荷。
最大载荷公式如下：
W=Σ(w+q)
其中，W为桥架支架的最大载荷，w为设备的重量，q为管道和电缆的重量。
2.支撑间距计算：
支撑间距是指桥架支架的每根横梁之间的距离。
支撑间距需要根据桥架支架的最大载荷和材料的强度来确定，以确保支撑结构的稳定性。
支撑间距计算公式如下：
L=1.2*((W+m)/(S*f))
其中，L为支撑间距，W为最大载荷，m为横梁的质量，S为横梁的截面面积，f为横梁的强度。
3.材料强度计算：
桥架支架的材料强度需要满足设计要求，以确保支架的稳定性和安全性。
材料强度计算公式如下：
σ=F/A
其中，σ为材料的应力，F为材料的受力，A为材料的截面面积。
以上是一些常用的桥架支架制作与安装的计算公式，可以根据实际设计要求和具体情况进行调整和应用。
在实际应用中，还需要考虑支架的连接方式、材料的选择和制作工艺等因素，以确保支架的稳定性和可靠性。

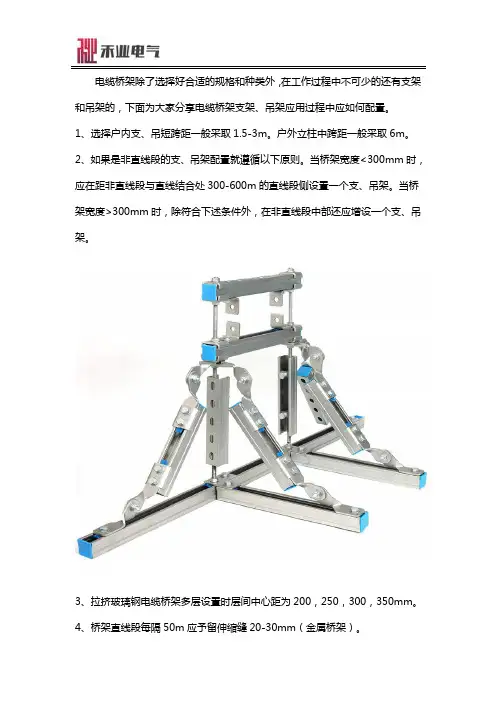

电缆桥架除了选择好合适的规格和种类外，在工作过程中不可少的还有支架和吊架的，下面为大家分享电缆桥架支架、吊架应用过程中应如何配置。
1、选择户内支、吊短跨距一般采取1.5-3m。
户外立柱中跨距一般采取6m。
2、如果是非直线段的支、吊架配置就遵循以下原则。
当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。
当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
防火：要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房。
在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士携手合作。
更多电缆桥架信息请直接拨打咨询电话。
电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
() 桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
() 组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的计算以“片”作为计量单位。
就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少K G桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300m m，与梁及其他障碍物交叉处间的距离不宜小于50mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量一些常见的漏项的项目：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。

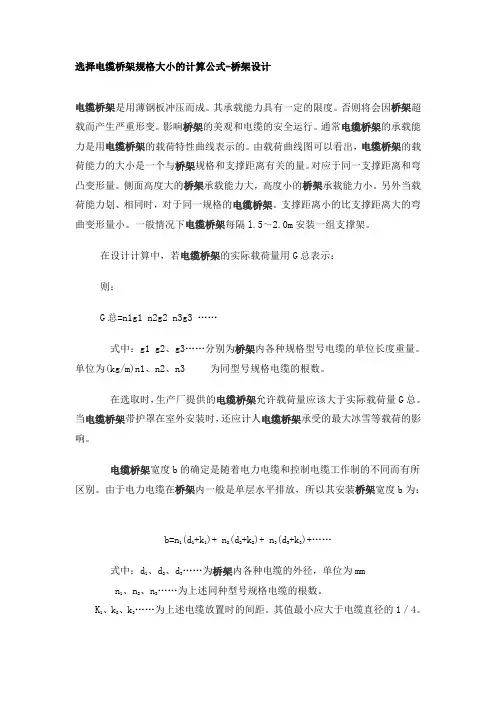

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s 为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
电缆桥架支架定额
电缆桥架支架定额是指在电缆桥架安装工程中，对于支架的安装数量和安装标准的规定。
具体的定额会根据不同的工程要求和具体的设计方案而有所差异。
一般来说，电缆桥架支架定额包括以下几个方面的内容：
1. 支架安装数量：根据电缆桥架设计方案和布线需求，确定支架的安装数量。
这包括水平支架、垂直支架、转角支架等不同类型的支架。
2. 支架安装标准：规定支架的安装要求和标准，包括支架的水平度、垂直度、平整度等要求。
3. 支架材质和尺寸：确定支架所采用的材质和尺寸，以及相应的安装方法和固定设备。
4. 支架布置间距：规定在不同情况下支架的布置方式和间距，以保证电缆桥架的稳定性和安全性。
5. 支架安装方法：确定支架的安装方法，包括支架的固定和连接方式，以确保支架的稳固和可靠性。
6. 其他方面的要求：根据具体情况，可能还会对支架的防腐、防火、防雷等要求进行规定。
电缆桥架支架定额的制定对于电缆桥架安装工程的顺利进行和
质量控制起到重要的指导作用。
根据定额进行施工，可以确保支架的安装质量和桥架系统的可靠性，提高工程的安全性和使用寿命。

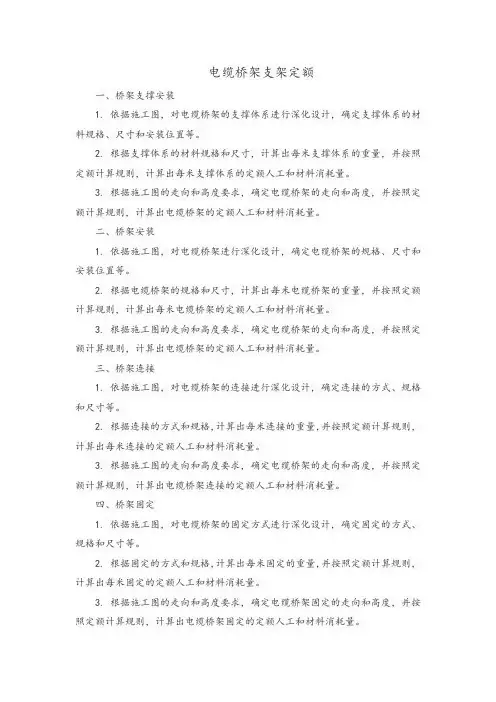

电缆桥架支架定额一、桥架支撑安装1. 依据施工图，对电缆桥架的支撑体系进行深化设计，确定支撑体系的材料规格、尺寸和安装位置等。
2. 根据支撑体系的材料规格和尺寸，计算出每米支撑体系的重量，并按照定额计算规则，计算出每米支撑体系的定额人工和材料消耗量。
3. 根据施工图的走向和高度要求，确定电缆桥架的走向和高度，并按照定额计算规则，计算出电缆桥架的定额人工和材料消耗量。
二、桥架安装1. 依据施工图，对电缆桥架进行深化设计，确定电缆桥架的规格、尺寸和安装位置等。
2. 根据电缆桥架的规格和尺寸，计算出每米电缆桥架的重量，并按照定额计算规则，计算出每米电缆桥架的定额人工和材料消耗量。
3. 根据施工图的走向和高度要求，确定电缆桥架的走向和高度，并按照定额计算规则，计算出电缆桥架的定额人工和材料消耗量。
三、桥架连接1. 依据施工图，对电缆桥架的连接进行深化设计，确定连接的方式、规格和尺寸等。
2. 根据连接的方式和规格，计算出每米连接的重量，并按照定额计算规则，计算出每米连接的定额人工和材料消耗量。
3. 根据施工图的走向和高度要求，确定电缆桥架的走向和高度，并按照定额计算规则，计算出电缆桥架连接的定额人工和材料消耗量。
四、桥架固定1. 依据施工图，对电缆桥架的固定方式进行深化设计，确定固定的方式、规格和尺寸等。
2. 根据固定的方式和规格，计算出每米固定的重量，并按照定额计算规则，计算出每米固定的定额人工和材料消耗量。
3. 根据施工图的走向和高度要求，确定电缆桥架固定的走向和高度，并按照定额计算规则，计算出电缆桥架固定的定额人工和材料消耗量。
五、桥架调整1. 依据施工实际情况，对电缆桥架的位置进行调整。
调整的内容包括桥架的水平度、垂直度、标高等。
2. 根据调整的内容和要求，计算出每米调整的重量，并按照定额计算规则，计算出每米调整的定额人工和材料消耗量。
3. 根据施工实际情况，确定电缆桥架调整的位置和方式，并按照定额计算规则，计算出电缆桥架调整的定额人工和材料消耗量。
电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn 1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
桥架长度的计算方式
桥架是一种用于支撑电缆、管道等设备的结构。
在进行桥架设计时，需要确定桥架的长度，以确保设备能够得到足够的支撑。
下面介绍一些常见的桥架长度计算方式。
1. 桥架长度=管道长度+水平弯头长度+垂直弯头长度+支架长度
这是最常见的计算方法。
管道长度包括直线段长度和弯头长度。
水平弯头长度是指管道在水平方向上的拐角长度，垂直弯头长度是指管道在垂直方向上的拐角长度。
支架长度是指用于支撑管道和弯头的桥架长度。
2. 桥架长度=（管道长度+弯头长度）÷sinθ
这种计算方法适用于管道和弯头的弯曲角度较大的情况。
θ为管道弯曲角度的一半，sinθ可通过查表或计算得出。
3. 桥架长度=管道长度+水平弯头长度+垂直弯头长度+支架长度+膨胀节长度
膨胀节用于连接管道的两端，防止管道因温度变化而产生应力。
膨胀节长度需要加入桥架长度的计算中。
需要注意的是，不同的管道和弯头类型可能会有不同的计算方式，设计师需要根据具体情况进行计算。
同时，桥架长度的计算也需要考虑到局部荷载、风荷载等因素。
- 1 -。
一、概述45度桥架是一种常用的结构支架，它可以用于支撑各种管道、电缆等设施，其制作公式和计算方法对于工程实践具有重要的指导意义。
本文将就45度桥架的制作公式和计算方法进行探讨，以期为工程设计和施工提供参考。
二、45度桥架的结构特点1. 45度桥架的结构形式45度桥架通常由横梁、纵梁、支撑杆等构件组成，其结构呈45度角斜放。
2. 45度桥架的优势45度桥架具有结构稳定、承载能力强、安装方便等优点，因而被广泛应用于各种工程中。
三、45度桥架制作公式1. 横梁长度公式横梁长度L可以根据45度桥架的结构特点和具体使用要求来计算，其公式为：L = √(H^2 + D^2)其中，H为横梁到地面的高度，D为横梁的水平投影长度。
2. 纵梁长度公式纵梁长度可以根据横梁长度和45度角的特性来计算，其公式为：L' = L / √23. 支撑杆长度公式支撑杆长度可以根据纵梁长度和横梁长度来计算，其公式为：H' = L' - D四、45度桥架的计算方法1. 承载能力的计算45度桥架的承载能力主要受到横梁和纵梁的受力情况影响，可以根据材料的强度和结构的受力情况来计算其承载能力，确保其符合使用要求。
2. 安装稳固性的计算安装45度桥架时，需考虑其在各种条件下的稳固性，可以根据支撑杆的长度和角度等来进行计算，确保其安装稳固可靠。
五、45度桥架制作过程中需注意的问题1. 材料选择在制作45度桥架时，需要选择合适的材料，例如钢材、铝材等，确保其具有足够的强度和耐久性。
2. 结构设计在设计45度桥架的结构时，需考虑其受力情况和使用环境，确保其结构合理、稳定。
3. 安装要求在安装45度桥架时，需按照设计要求和安装规范来进行，确保其安装稳固可靠。
六、结论45度桥架是一种常用的结构支架，其制作公式和计算方法对于工程实践具有重要的指导意义。
通过本文对45度桥架的制作公式和计算方法进行探讨，可以为工程设计和施工提供参考，确保其结构稳定、安装可靠。
电缆桥架型号电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。
这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为功效大体雷同，实在不然。
桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的差别，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大（200×100到600×200),/，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差别较大，支吊架的个数差异大；桥架有专门标准（详见CECS31.91）,/，而线槽无专门规范- ]!固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。
公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。
例如，如果水平放置一个50m的电缆桥架，则根据一组2m的支撑，有26组支撑和吊架（其材料通常由角钢或通丝制成，或者全部由角钢制成）和衣架（根据现场实际情况确定）。
每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。
在硬件手册中检查相应规格的角钢的类型，以得到每米的重量，然后乘以26组，即桥架和吊架的重量。
扩展数据：常见情况：如何计算100 * 100200 * 100400 * 100的桥支架。
桥的高度距顶板2m。
该？使用10个直通导线悬挂器，底板为横臂。
间距要求为2m =1。
假设每种类型的桥梁为100m，如何计算？答：桥梁和屋顶之间的高度为2m，吊杆的长度为2m。
例如，100m桥，100 * 100，每个支架2m，100/5 = 50（套）电缆桥架类型和品种的选择1.当需要屏蔽电缆网络免受电气干扰或保护外部影响（如腐蚀性液体，易燃灰尘等）时，请使用（FB）型槽型复合防腐屏蔽电缆桥架（带盖）应该选择。
2.在强腐蚀性环境中，应使用（f）类环氧树脂复合防腐和阻燃电缆桥架。
支架和支架也应使用相同的材料制成，以延长电缆桥架和附件的使用寿命。
应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。
3.除上述条件外，还可以根据现场环境和技术要求选择桥架式，槽式，梯级式，玻璃防腐阻燃电缆桥架或普通钢桥。
应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。
4.在公共通道的底部或公共通道的底部。
大跨度跨过公共通道时，可以提高桥梁的承载能力，也可以根据用户要求选择脚手架。
5.对于大跨度（> 3M），应选择复合桥（FB）。
6.复合环氧树脂桥（f）应在室外使用。
公式：50*角铁bai质量du+50套*2根*2m每根*通丝质量=总质量根据规范一般电缆桥架水平zhi安装的支架间距为1.5～3m；垂直安dao装的支架间距不大于2m；根据上述规则先计算支吊架的数量。
例如有50米电缆桥架水平敷设，按2米一组支吊架（根据现场实际情况确定）计算，一共有26组支吊架（支吊架的材料一般由角钢或通丝组合或全部都由角钢）。
而每组支吊架根据标高等计算出实际长度，也就是一组支吊架的长度。
再查五金手册里相应规格的角钢型号得到每米理重，再乘以26组，即为桥架支吊架的重量。
扩展资料：常见案例：100*100，200*100,400*100,的桥架支架怎么计算，桥架距顶板高度2m，采用? 10的通丝吊杆，底板采用横担，间距要求2m=1个，假设每种桥架100m，请问怎么计算？答案：桥架距顶板高度2m，吊杆长2m，如；100m桥架，100*100的，2m每个支架，100/5=50（套）电缆桥架型式及品种的选择1、需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树脂桥架（F）。
电缆桥架支架计算方法1.支架型号选择：根据工程要求和实际情况，选择适合的电缆桥架支架型号。
一般情况下，支架的型号会根据电缆桥架的宽度和高度、所携带电缆的数量和重量等进行选择，以确保支架具有足够的承载能力。
2.布置间距计算：根据电缆桥架的长度和高度以及电缆数量和布置方式，计算出支架之间的间距。
一般情况下，间距应根据电缆桥架的尺寸和负荷要求进行适当调整，以确保电缆桥架的稳定性和安全性。
3.支架数量计算：根据布置间距和电缆桥架的总长度、高度以及所携带的电缆数量，计算出需要的支架数量。
支架数量的计算应考虑到电缆的重量、长度和布置方式，以确保电缆桥架结构的均匀分布和承载能力。
4.负荷计算：根据所携带的电缆数量、重量、长度以及布置方式，计算出电缆桥架的总负荷。
负荷计算主要包括静载荷和动载荷。
静载荷是指电缆自身的重量和额外加在电缆上的重量，而动载荷是指电缆在运行过程中产生的动力荷载，如风荷载和地震荷载等。
5.支架设计：根据负荷计算的结果，进行支架的设计。
支架的设计包括支架材料的选择和尺寸计算。
支架材料的选择应考虑到工程要求、环境条件以及可用性等因素，以确保支架具有足够的强度和刚度。
尺寸计算主要包括支架的截面尺寸、间距和高度等的确定，以确保支架具有足够的承载能力和稳定性。
6.结构分析：进行支架结构的有限元分析和力学计算，以验证支架设计的合理性和可行性。
结构分析主要包括支架的静力学分析和动力学分析，通过分析支架的受力情况和变形情况，确定支架的可靠性和稳定性。
7.施工和验收：按照设计要求和标准进行电缆桥架支架的施工和验收。
施工过程中应严格按照设计图纸和技术要求进行施工，确保支架的质量和安全。
验收过程中应检查支架的尺寸、质量、安装情况和可靠性等，以确保支架符合设计要求和工程标准。
综上所述，电缆桥架支架计算方法主要包括支架型号选择、布置间距计算、支架数量计算、负荷计算、设计分析、施工和验收等内容。
通过科学的计算和设计，可以确保电缆桥架支架具有足够的承载能力和稳定性，保障电缆桥架的正常使用。
