QBZ-80开关原理图详解本帖是《防爆开关原理与维修教程》其中之一,欢迎阅读教程全部内容:图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通与断开而工作的。
现在,我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM 的触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中的开关,是通过手动来控制。
那么左边的真空接触器是如何工作的哪?再看下图:作,从而带动真空管内的触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪?图八原理图八很好的解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合的同时,也带动了辅助触点中的常开点KM闭合。
这是,即使你松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后,吸合线圈断电的问题。
但是你想过没有,现在线圈吸合之后,能够维持住了,我们应该怎样把它停下来哪?图十接触器控制原理图再对比一下,发现图十比图八又多了一个元件,按钮SB2。
实操培训教案主题内容QBZ-80开关的原理及故障处理课时 1授课教师及职务廉洁培训对象参加井下电钳工实操培训人员授课地点机电队会议室授课时间2016.04.29教学目的方法教学目的:熟悉掌握开关的原理及开关简单故障的诊断与处理,从而在实际工作中减少开关的故障率,增强业务水平、应急处理能力和安全意识,达到实现安全生产的目的。
教学方法:讲授、实际操作重点难点授课重点:QBZ-80N真空电磁启动器的常见故障及处理方法。
授课难点:QBZ-80N真空电磁启动器的技术参数、结构原理。
教学过程及授课内容第一节执行标准及特点QBZ-80、120、200/1140(660)矿用隔爆型真空电磁起动器(简称起动器)执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》,隔爆型式为“ExdI”。
起动器采用快开门结构,结构简单合理,操作方便,本体采用立板式,使用简单的控制线路,便于维护。
起动器远距离起动和停止负载,具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器(以下简称起动器)适用于控制交流50HZ、电压为1140V 或660V、容量在296KVA 以下的防爆电气设备(如:水泵、局部扇风机等)。
可用于煤矿井下或其它周围空气中含有爆炸性气体(如:甲烷)的工矿企业中,但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征,主要参数由阿拉伯数字表示。
示例:额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器,其型号标记为:QBZ—80/1140(660)。
第四节技术参数电源电压不低于额定值的75%,起动器应能可靠的工作;电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数第五节外形尺寸重量:68㎏尺寸:790×560×645QBZ-80、120/1140(660)D 外形图第六节结构原理结构、原理及电流整定说明按以下说明进行:结构:起动器外壳采用圆形快开门结构。
《防爆开关原理与维修教程》之一,教程全部内容:欢迎加本人QQ:2363945025(验证时请注名:防爆开关)图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通与断开而工作的。
现在,我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM的触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中的开关,是通过手动来控制。
那么左边的真空接触器是如何工作的哪?再看下图:图五真空接触器结构图图六图四的那个白方框,他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上的衔铁动作,从而带动真空管内的触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪?原理图八很好的解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合的同时,也带动了辅助触点中的常开点KM闭合。
这时,即使你松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过的途径如图九中箭头所示。

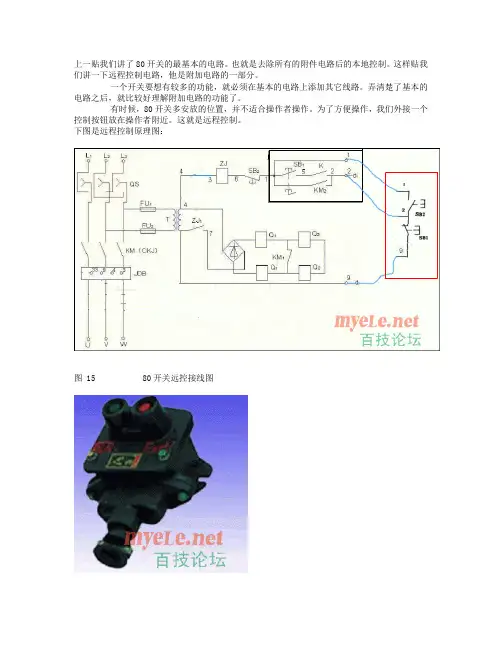

上一贴我们讲了80开关的最基本的电路。
也就是去除所有的附件电路后的本地控制。
这样贴我们讲一下远程控制电路,他是附加电路的一部分。
一个开关要想有较多的功能,就必须在基本的电路上添加其它线路。
弄清楚了基本的电路之后,就比较好理解附加电路的功能了。
有时候,80开关多安放的位置,并不适合操作者操作。
为了方便操作,我们外接一个控制按钮放在操作者附近。
这就是远程控制。
下图是远程控制原理图:图 15 80开关远控接线图图 16图15与上一贴的图13比较一下,其主要区别就是方框中标出的部分,多了一个1号线和一个开挂K。
他们两个就是为远程控制而设置的。
在图13中,我们把开关K用蓝线短接了,并擦除了1号线,同时将2号线和9号线也用蓝线短接了。
主要是便于分析。
在实际使用中,近控的时(即使用开关本身的按钮控制),是把开关K打到合的位置,2号线和9号线分别接地(开关外壳)或者用导线相连后再接地。
也就等效于图13中用蓝线短接了。
图15中,红色框中是远控按钮(实物如图16), 3根蓝线线为连接线远控时:开关K打到分的位置,这样就切断了开关本身的启动按钮回路,防止别人误操作。
开关的1、2、9号线分别与远控按钮的1、2、9号线相连。
如图15。
其控制回路为:按下远程启动按钮:36V电源4端——ZJ线圈——本机停止按钮SB2——SB1——1#线——远控启动按钮SB2——远控停止按钮SB1——9#端子至电源另一端。
线圈ZJ得电吸合。
使中间继电器的触点闭合,从而使真空接触的的线圈的电。
其线圈回路为:36V电源4端——真空接触器线圈——ZJ1——电源另一端9#。
真空接触器吸合后,带动主触点和辅助触点KM2闭合。
松开远程启动按钮SB1后,由于KM2已经闭合,为中间继电器的线圈ZJ维持吸合提供了回路,其回路为:36V电源4端——ZJ线圈——本机停止按钮SB2——KM2——2#线——远程停止按钮SB1——9#端子至电源另一端。
当需要停止时,按下远程或本机的任何一个停止按钮,都可以断开了中间继电器吸合线圈ZJ的回路,ZJ释放,中间继电器触点ZJ1断开,切断了真空接触器线圈的回路。

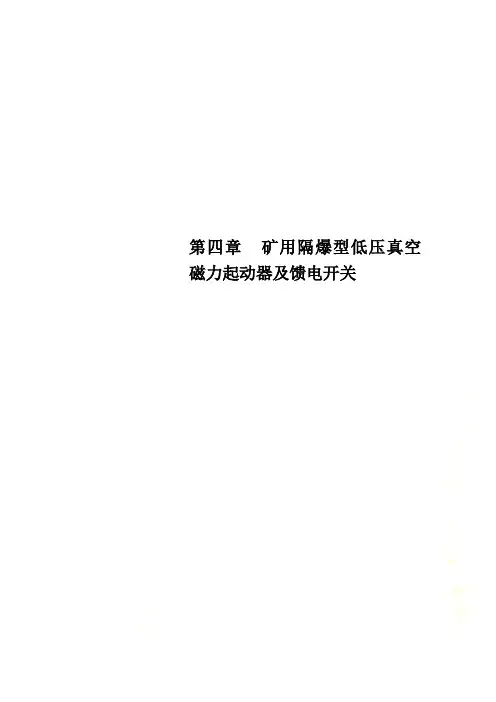

第四章矿用隔爆型低压真空磁力起动器及馈电开关第三章我公司常用低压真空磁力起动器及馈电开关第一节 QBZ-80、120、200矿用隔爆型真空磁力起动器原理图解矿用各型真空磁力起动器,其工作原理、外形、结构大多相似。
下面先对其中某一型号的起动器作一详细剖析,讲解其工作原理、接线方法、分立元件的作用等。
通过这一小节,能起到触类旁通的作用,以便对其它类型开关作进一步的分析。
一、图解QBZ-80、120、200图一 QBZ-80、120、200内部结构图图二 QBZ-80、120、200原理图上面两张图是QBZ-80、120、200开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通与断开而工作的。
现在,我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM的触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中的开关,是通过手动来控制。
那么左边的真空接触器是如何工作的哪?再看下图:图四图五真空接触器结构图图四的那个白方框,他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上的衔铁动作,从而带动真空管内的触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合呢?图八原理图八很好的解决了这个问题。
实习报告一、QBZ-80 开关的原理第一节执行标准及特点QBZ-80、120、200/1140(660)矿用隔爆型真空电磁起动器(简称起动器)执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》,隔爆型式为“ExdI”。
起动器采用快开门结构,结构简单合理,操作方便,本体采用立板式,使用简单的控制线路,便于维护。
起动器远距离起动和停止负载,具有过载、断相、短路、漏电闭锁检测等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器(以下简称起动器)适用于控制交流50HZ、电压为1140V 或660V、容量在296KV A 以下的防爆电气设备(如:水泵、局部扇风机等)。
可用于煤矿井下或其它周围空气中含有爆炸性气体(如:甲烷)的工矿企业中,但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征,主要参数由阿拉伯数字表示。
示例:额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器,其型号标记为:QBZ—80/1140(660)。
第四节技术参数电源电压不低于额定值的75%,起动器应能可靠的工作;电源电压超过或达到额定值的10%时允许短时工作。
第五节外形尺寸重量:68 ㎏尺寸:790×560×645 QBZ-80、120/1140(660)D 外形图第六节结构原理结构、原理及电流整定说明按以下说明进行:结构:起动器外壳采用圆形快开门结构。
内部装一块控制底板,底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器,底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。
起动器的盖子和隔离开关的手柄有机械闭锁,保证断电源后开盖,未盖上盖子不能送电。
工作原理:按电机运转方向的要求,合上隔离换向开关QS,电源接入控- 6 - 制变压器初级得电,次级9、4两端输出36V交流电,使JDB得电,漏电检测开始。
