CRTSⅡ型板式无砟轨道设计

目录一、概 述 (1)二、路基上CRTSⅡ型板式无砟轨道 (3)（一）结构组成 (3)（二）形式尺寸及相关技术要求 (5)三、桥梁上CRTSⅡ型板式无砟轨道 (6)（一）结构组成 (6)（二）形式尺寸及相关技术要求 (8)四、隧道内CRTSⅡ型板式无砟轨道 (13)（一）结构组成 (13)（二）形式尺寸及相关技术要求 (13)五、岔区板式无砟轨道 (15)（一）结构组成 (15)（二）形式尺寸及相关技术要求 (17)六、过渡段设计技术 (19)（一）设计原则 (19)（二）技术措施 (19)一、概 述2005年，我国系统引进了德国博格板式无砟轨道设计、制造、施工、养护维修及工装、工艺等成套技术。

在铁道部“引进、消化、吸收、再创新”的战略部署下，通过京津城际铁路的工程实践，无砟轨道系统技术总结、系统技术再创新工作，已经形成了我国CRTSⅡ型板式无砟轨道系统成套技术。

图1.1 运营中的京津城际铁路目前，京沪高速铁路以及国内的大部分客运专线铁路均采用了CRTSⅡ型式无砟轨道，其主要结构特点如下：CRTSⅡ型板式无砟轨道与其他类型无砟轨道的明显区别在于全线轨道板和桥上底座板均为纵向连续结构，这是CRTSⅡ型板式无砟轨道系统的主要特点。

1.轨道板采用工厂化预制，通过布板软件计算出轨道板布设、制作、打磨、铺设等工序所需的全部轨道几何数据，实现了设计、制造和施工的数据共享；2.轨道板相互之间通过纵向精轧螺纹钢筋连接，较好地解决了板端变形问题，提高了行车舒适度；3.轨道板采用数控机床打磨工艺，打磨精度可达0.1mm，通过高精度的测量和精调系统，轨道板铺设后即可获得高精度的轨道几何，最大限度的降低铺轨精调工作，大幅度提高综合施工进度。

4.桥上底座板不受桥跨的限制，为跨越梁缝的纵向连续结构， 桥上的轨道板与路基、隧道内的一致，均为标准轨道板，利于工厂化、标准化生产，便于质量控制，同时简化轨道板的安装和铺设；5.摩擦板、端刺结构是桥上CRTSⅡ型板式无砟轨道系统的锚固体系，通过摩擦板和端刺将温度力和制动力传递到路基；6.梁面设置设置滑动层，隔离桥梁与轨道间的相互作用，以减小桥梁伸缩引起的钢轨和板内纵向附加力，实现大跨连续梁上取消伸缩调节器；7.一般情况下，在桥梁固定支座上方，桥梁和底座板间设置剪力齿槽、预埋件，将制动力和温度力及时向墩台上传递；8.在梁缝处设置高强度挤塑板，减小梁端转角对无砟轨道结构的影响；9.在底座板两侧设置侧向挡块进行横向、竖向限位；10.支承层采用水硬性材料或素混凝土，不需要配筋，结构简单，施工方便，同时可减少工程投资。

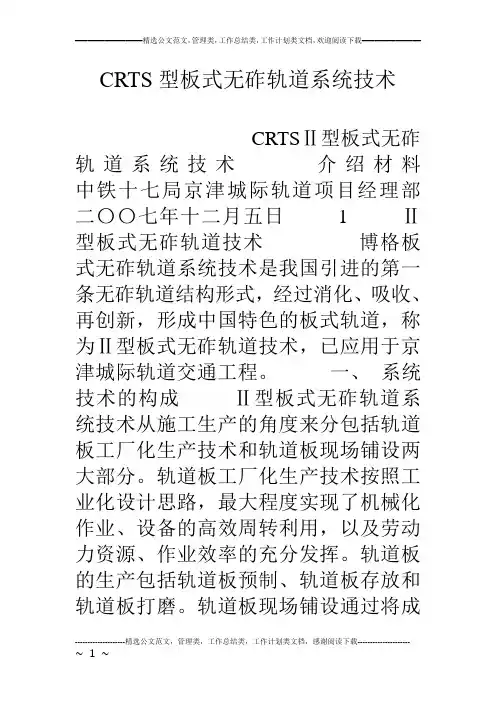

CRTS型板式无砟轨道系统技术CRTSⅡ型板式无砟轨道系统技术介绍材料中铁十七局京津城际轨道项目经理部二〇〇七年十二月五日 1 Ⅱ型板式无砟轨道技术博格板式无砟轨道系统技术是我国引进的第一条无砟轨道结构形式，经过消化、吸收、再创新，形成中国特色的板式轨道，称为Ⅱ型板式无砟轨道技术，已应用于京津城际轨道交通工程。

一、系统技术的构成Ⅱ型板式无砟轨道系统技术从施工生产的角度来分包括轨道板工厂化生产技术和轨道板现场铺设两大部分。

轨道板工厂化生产技术按照工业化设计思路，最大程度实现了机械化作业、设备的高效周转利用，以及劳动力资源、作业效率的充分发挥。

轨道板的生产包括轨道板预制、轨道板存放和轨道板打磨。

轨道板现场铺设通过将成品轨道板在轨道砼基床上的精确定位和固定来最终确定钢轨道的空间几何形态，包括桥梁底座砼/路基支承层砼及侧向挡块施工、轨道板粗铺(含现场运输存放)、轨道板精调、沥青水泥砂浆灌注、轨道板张拉连接、轨道板剪切连接。

Ⅱ型板式无砟轨道系统技术从技术属性来分包括：轨道板预制工艺，轨道板打磨工艺，轨道板铺设前的沉降评估，精确测量技术(包括轨道板生产与打磨测量控制，设标网的测量与控制(相当于CP Ⅱ)，轨道基准网的测量与评估(相当于CPⅢ)以及轨道板粗铺后的精确调整及精调后的测量评估)，轨道板及底座砼的绝缘措施，长桥上底座砼张拉工艺，沥青水泥砂浆搅拌及灌注工艺。

其中，轨道板生产(预制及打磨)、精确测量和沥青水泥砂浆的搅拌和灌注是Ⅱ型板系统的三大核心技术。

2 二、结构组成介绍1．轨道板的结构灌浆孔预设断裂位置横向预应力轨道扣件纵向连接锚固钢筋图1 标准轨道板结构示意图轨道板分标准板和异型板。

标准板结构如上图所示。

标准板长，宽，厚，为预应力砼结构。

标准板纵向分20个承轨道台，承轨台设计适应于有挡肩扣件(VOSSLOH扣件)，经过打磨后确定了其在线路上唯一位臵属性，所以每一块板都有各个的顺序编号。

异型板包括补偿板、特殊板、小曲线半径板以及道岔板，其中补偿板、特殊板、小曲线半径板均在标准板基础上发展变化而来，与标准板有着类似的结构特点，分别用于补偿调整线路长度、道岔前后过渡、曲线半径小于1500米地段。

第一章 CRTSⅡ型板式无砟轨道施工技术一、前言以CRTSⅡ型板式无碴轨道为代表的纵连板式无碴轨道，由于运用了特殊的无辅助轨测量定位技术，因而在施工过程中从底座混凝土浇筑、轨道板运铺及垫层砂浆灌注等均采用轮胎式成套施工机械及设备（以下简称“轮胎式成套机组”），进而可在铺轨到达之前完成轨道板铺设及轨道线性调整的绝大多数工作，在减少铺轨后期工作量的同时，也实现了无砟轨道施工的多点平行作业，为加快工程进度缩施工周期创造了条件。

这种轮胎式成套机组施工技术在长桥地段的优势尤为明显，也更适用今后铁路客运专线大规模采用长桥设计的需要。

以京津城际铁路长桥上CRTSⅡ型板式无碴轨道施工为例，纵连板式无碴轨道的施工包括：底座钢筋混凝土浇筑，轨道板的运输和铺设，轨道板精调，垫层CA 砂浆的搅拌与灌注，以及后期轨道板宽缝张拉及混凝土浇筑和轨道板剪力连接。

所使用的成套机组包括：混凝土运输罐车、混凝土汽车泵、平板汽车及汽吊、轮胎式铺板龙门吊、轮胎式轨道板双向运输车、CA砂浆移动搅拌车以及其他运输车辆。

二、概述㈠、工程概况京津城际轨道交通工程全长113.2km，采用CRTSⅡ型板式无砟轨道结构，引进德国博格板式无砟轨道系统，是我国第一条设计时速350km的无砟轨道铁路客运专线。

中铁二局承担了约5000块/16.8双线公里CRTSⅡ型轨道板铺设的施工任务，其中80%位于长桥地段，施工工期2007年5月至10月28日。

中铁二局在取得长桥上底座混凝土浇筑、轨道板桥面运铺、快速精调、高性能沥青水泥砂浆（以下简称“CA砂浆”）的重大技术突破后，于2007年6月4日开始底座混凝土施工、7月4日在全线率先开始CRTSⅡ型轨道板灌浆施工。

㈡、技术特点CRTSⅡ型板式无砟轨道，沿用了博格预应力轨道板结构、数控磨床打磨承轨槽、高精度定位、CA砂浆垫层等原有的技术和设计。

CRTSⅡ型板式无砟轨道系统层次构成自下而上依次为：桥梁上19cm厚钢筋混凝土底座或路基上30cm厚素混凝土底座、3cm厚CA砂浆垫层、20cm厚轨道板、扣件系统和无缝长钢轨，轨道板标准长度650cm 、宽255cm 。

CRTSⅡ型板式无砟轨道施工方案1.施工准备工作1.1轨道设计：根据需要确定轨道的布置、规格和数量，并进行轨道段的划分。

1.2材料准备：准备好CRTSⅡ型板式无砟轨道的相关材料，包括轨道板、预应力构件、安装工具等。

1.3施工人员：组织施工人员，包括轨道施工人员、设备操作人员等。

1.4设备准备：准备好施工所需的设备，包括安装机、起吊设备、测量仪器等。

2.施工步骤2.1地基准备：清理施工区域，确保地基平整、无杂物。

2.2安装轨道板：根据轨道设计要求，使用安装机将轨道板依次安装在地基上。

2.3固定轨道板：使用预应力构件进行轨道板的预应力固定。

预应力构件的选择和安装依据轨道设计要求进行。

2.4轨道板的上部结构施工：根据需要进行轨道板上部结构的施工，包括防护板、轨枕、轨扣、防滑材料等的安装。

2.5轨道调整和测试：使用测量仪器对轨道进行调整和测试，确保轨道的水平度和弯曲度符合要求。

2.6悍然施工：轨道施工完成后，进行固定和检查，确保施工质量。

3.安全措施3.1施工现场安全：在施工现场设置警示标志和围栏，做好交通组织，保证施工现场的安全。

3.2施工人员安全：施工人员需佩戴安全帽、防护鞋等个人防护装备，严禁穿插行走，确保施工人员的安全。

3.3设备操作安全：设备操作人员需熟悉设备操作规程，确保设备操作的安全。

3.4安全教育：对施工人员进行安全教育和培训，提高他们的安全意识和自我保护能力。

4.质量控制4.1施工图纸：按照设计图纸进行施工，确保施工过程及结果符合图纸要求。

4.2构件安装：按照规范要求进行预应力构件的选择和安装，确保轨道的稳定性和安全性。

4.3施工过程监控：加强对施工过程的监控，对轨道的每个阶段进行检查和验收。

4.4轨道测试：使用测量仪器对轨道进行测试，检测轨道的弯曲度和平整度，确保轨道的质量。

4.5隐蔽工程验收：在轨道施工完成后，进行隐蔽工程验收，确保施工质量符合要求。

综上所述，CRTSⅡ型板式无砟轨道施工方案包括施工准备工作、施工步骤、安全措施和质量控制等内容。

第一章 CRTSⅡ型板式无砟轨道施工技术一、前言以CRTSⅡ型板式无碴轨道为代表的纵连板式无碴轨道，由于运用了特殊的无辅助轨测量定位技术，因而在施工过程中从底座混凝土浇筑、轨道板运铺及垫层砂浆灌注等均采用轮胎式成套施工机械及设备（以下简称“轮胎式成套机组”），进而可在铺轨到达之前完成轨道板铺设及轨道线性调整的绝大多数工作，在减少铺轨后期工作量的同时，也实现了无砟轨道施工的多点平行作业，为加快工程进度缩施工周期创造了条件。

这种轮胎式成套机组施工技术在长桥地段的优势尤为明显，也更适用今后铁路客运专线大规模采用长桥设计的需要。

以京津城际铁路长桥上CRTSⅡ型板式无碴轨道施工为例，纵连板式无碴轨道的施工包括：底座钢筋混凝土浇筑，轨道板的运输和铺设，轨道板精调，垫层CA 砂浆的搅拌与灌注，以及后期轨道板宽缝张拉及混凝土浇筑和轨道板剪力连接。

所使用的成套机组包括：混凝土运输罐车、混凝土汽车泵、平板汽车及汽吊、轮胎式铺板龙门吊、轮胎式轨道板双向运输车、CA砂浆移动搅拌车以及其他运输车辆。

二、概述㈠、工程概况京津城际轨道交通工程全长113.2km，采用CRTSⅡ型板式无砟轨道结构，引进德国博格板式无砟轨道系统，是我国第一条设计时速350km的无砟轨道铁路客运专线。

中铁二局承担了约5000块/16.8双线公里CRTSⅡ型轨道板铺设的施工任务，其中80%位于长桥地段，施工工期2007年5月至10月28日。

中铁二局在取得长桥上底座混凝土浇筑、轨道板桥面运铺、快速精调、高性能沥青水泥砂浆（以下简称“CA砂浆”）的重大技术突破后，于2007年6月4日开始底座混凝土施工、7月4日在全线率先开始CRTSⅡ型轨道板灌浆施工。

㈡、技术特点CRTSⅡ型板式无砟轨道，沿用了博格预应力轨道板结构、数控磨床打磨承轨槽、高精度定位、CA砂浆垫层等原有的技术和设计。

CRTSⅡ型板式无砟轨道系统层次构成自下而上依次为：桥梁上19cm厚钢筋混凝土底座或路基上30cm 厚素混凝土底座、3cm 厚CA 砂浆垫层、20cm 厚轨道板、扣件系统和无缝长钢轨，轨道板标准长度650cm 、宽255cm 。
