预制内墙板安装完毕后,★1绘制排板图时使用。
★2预制内墙板安装高度:85mm厚墙板安装高度不宜大于3.2m。
100、120mm的墙板安装的隔墙高度不宜大于4.2m。
墙板高度超过以上范围,应根据实际情况另行设计。
★3用于分户墙时,需要有相关的隔声检验报告,并应符合设计要求。
材料说明图集号13VKJ-131 审核赵汉昌校对张芸设计张芸、于飞、唐俊林、张彬页1-8第一册:预制混凝土条形内墙板工艺工法第二分册:立模浇筑工艺成型配筋轻质混凝土预制内墙板5.墙板物理性能检查项目墙板厚度85mm 100mm 120mm 抗冲击性能,次≥8抗弯承载/板自重,倍数≥1.5抗压强度,MPa ≥7.5软化系数≥0.80面密度,kg/m2 ≤90 ≤110 ≤125含水率,%≤8干燥收缩值,mm/m ≤0.4吊挂力,N ≥1,500空气声计权隔声量,db ≥40 ≥45 ≥50 耐火极限,h ≥1 ≥1.5 ≥2燃烧性能A1或A2级传热系数,W/m2.k ≤2.06.安装辅材6.1安装辅材主要包括粘接剂、嵌缝剂、耐碱玻纤网格布、木楔、钢卡件、钢托件、射钉、钢钉、胶垫、EPS泡沫棒、填缝材料及修补砂浆等。
6.3 嵌缝材料:包括嵌缝剂和嵌缝带。
嵌缝剂使用厂家提供的配套嵌缝剂。
嵌缝带:用于板缝连接时的增强材料,宜选用宽度为100/50的耐碱玻纤网格布,性能要求如下:二氧化锆含量≥14.5%、纵横向抗拉强度≥1200N/5cm,单位面积量≥160g/m2、延伸率大于2%。
6.4木楔:起临时固定作用。
宜选用强度较大的木材制成,如白橡木、硬枫木、胡桃木等,规格为45(W)X250(L)X3-40mmT。
6.5 钢卡件:L型。
钢材厚度不小于2mm,规格为25(宽)X100(长)X100(高),并需热浸镀锌处理,镀锌层厚度不小于35μm。
6.6 钢托件:L型。
钢材厚度不小于2mm,规格为65(宽)X100(长)X100(高),并需热浸镀锌处理,镀锌层厚度不小于35μm。

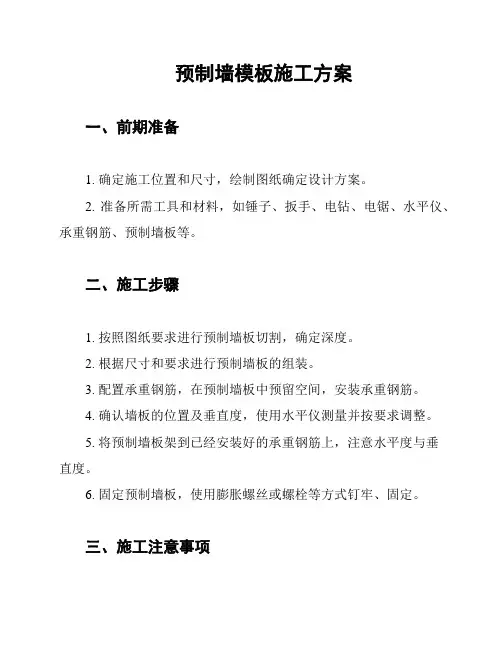

预制墙模板施工方案
一、前期准备
1. 确定施工位置和尺寸,绘制图纸确定设计方案。
2. 准备所需工具和材料,如锤子、扳手、电钻、电锯、水平仪、承重钢筋、预制墙板等。
二、施工步骤
1. 按照图纸要求进行预制墙板切割,确定深度。
2. 根据尺寸和要求进行预制墙板的组装。
3. 配置承重钢筋,在预制墙板中预留空间,安装承重钢筋。
4. 确认墙板的位置及垂直度,使用水平仪测量并按要求调整。
5. 将预制墙板架到已经安装好的承重钢筋上,注意水平度与垂
直度。
6. 固定预制墙板,使用膨胀螺丝或螺栓等方式钉牢、固定。
三、施工注意事项
1. 施工前要进行相应的安全检查,确保工作现场安全。
2. 在施工过程中,要保证预制墙板的垂直度和水平度,确保构造面平整、牢固。
3. 施工完成后要进行检查、验收和维护,确保施工质量的可靠性和持久性。
4. 在施工现场,应设置警示牌、围挡,避免人员、机械的误伤等事故发生。
四、总结
预制墙模板施工是一项需要高度注意和认真细致的工作,施工前的准备和施工过程中的细节处理都需要加强管理和监督。
只有保证施工质量和安全,才能保证建筑物的安全、耐久、美观。

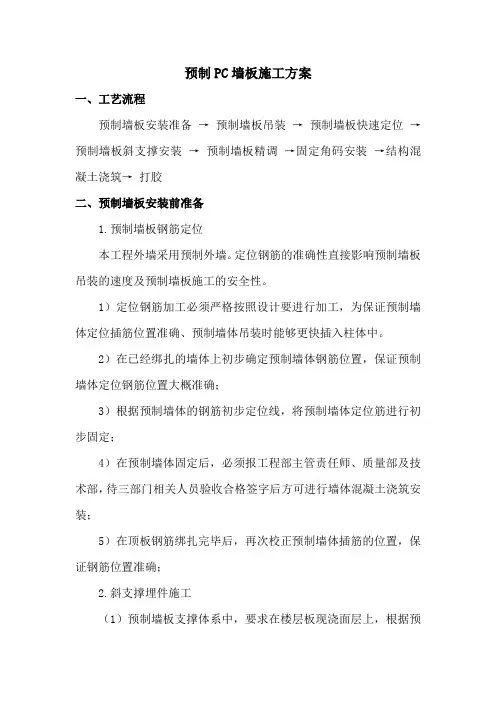

预制PC墙板施工方案一、工艺流程预制墙板安装准备→预制墙板吊装→预制墙板快速定位→预制墙板斜支撑安装→预制墙板精调→固定角码安装→结构混凝土浇筑→打胶二、预制墙板安装前准备1.预制墙板钢筋定位本工程外墙采用预制外墙。
定位钢筋的准确性直接影响预制墙板吊装的速度及预制墙板施工的安全性。
1)定位钢筋加工必须严格按照设计要进行加工,为保证预制墙体定位插筋位置准确、预制墙体吊装时能够更快插入柱体中。
2)在已经绑扎的墙体上初步确定预制墙体钢筋位置,保证预制墙体定位钢筋位置大概准确;3)根据预制墙体的钢筋初步定位线,将预制墙体定位筋进行初步固定;4)在预制墙体固定后,必须报工程部主管责任师、质量部及技术部,待三部门相关人员验收合格签字后方可进行墙体混凝土浇筑安装;5)在顶板钢筋绑扎完毕后,再次校正预制墙体插筋的位置,保证钢筋位置准确;2.斜支撑埋件施工(1)预制墙板支撑体系中,要求在楼层板现浇面层上,根据预埋螺栓定位图进行定位,并弹线标出,要求预埋螺栓定位必须准确。
PC预留螺栓孔,结构可以采用预埋钢筋拉环一次性使用。
三、预制墙板吊装1.墙板吊装采用模数化吊装梁,根据预制墙板的吊环位置采用合理的起吊点,用卸扣将钢丝绳与外墙板的预留吊环连接,起吊至距地500mm,检查构件外观质量及吊环连接无误后方可继续起吊。
2.预制墙板吊装时,要求塔吊缓慢起吊,吊至作业层上方600mm 左右时,施工人员用两根溜绳用搭钩钩住,用溜绳将板拉住,缓缓下降墙板。
四、预制墙板斜支撑安装用螺栓将预制墙板的斜支撑杆安装在预制墙板及现浇板上的螺栓连接件或钢筋拉环上,进行初调,保证墙板的大致竖直。
在预制墙板初步就位后,利用固定可调节斜支撑螺栓杆进行临时固定。
五、墙板快速就位后,进行墙板精确调节1. 吊装完成后将斜支撑安装在墙板楼面上,斜支撑长螺杆长2387mm、短螺杆长955mm,可调节长度为±100mm。
2. 墙板安装精度调节,利用长短斜支撑调节杆,在垂直于墙板方向、平行于墙板方向以及墙板水平标高放线进行校正调节,调节要求按照预先控制线缓慢调节,具体调节校正措施如下:1)平行墙板方向水平位置校正措施:通过在楼板面上弹出墙板控制线进行墙板位置校正,墙板按照位置线就位后。
预制墙板吊装施工工艺流程预制墙板作为建筑施工中的重要构件,在现代建筑工程中使用越来越广泛。
预制墙板具有工艺精度高、加工精度高、操作便捷等优点,可以大大缩短建筑施工周期,提高施工效率。
预制墙板吊装施工工艺流程是建筑施工中的重要环节之一,下面我们来详细介绍一下预制墙板吊装施工工艺流程。
一、预制墙板制作预制墙板是在工厂中进行加工制作的,首先需要制定好生产计划和制作工艺,然后根据设计图纸和尺寸要求进行纵横向裁切,再进行开料、钻孔、加工、安装各种金属挂件、放置预留孔、预留插销孔等加工工序,最后进行质量检验,确保每块预制墙板的尺寸精度和质量符合标准要求。
二、搭设钢丝绳吊装系统搭设钢丝绳吊装系统需要先对吊装现场进行勘测,根据预制墙板尺寸和重量要求,确定合适的吊装位置和吊装高度,再设计出相应的钢丝绳吊装系统,包括滑轮组、吊钩、钢丝绳、缆绳等。
三、准备吊装设备在吊装现场搭设完钢丝绳吊装系统后,需要准备好吊装设备。
根据预制墙板的重量和尺寸要求,选用合适的吊机和吊具,包括吊钩、吊杆、履带吊车等。
四、吊装安装在进行吊装安装前,需要先对预制墙板进行检查,确保质量符合标准要求。
吊装时,需要协同操作人员顺应吊车的运动,确保预制墙板准确安装到设计位置。
同时,需要根据设计要求进行水平检测、垂直检测等,确保预制墙板位置准确无误。
当然,需要注意的是,吊装过程中,要严格遵守各项安全规定,防止发生意外事故。
五、预制墙板调整在进行预制墙板吊装安装后,还需要对预制墙板进行调整,确保墙板的平整度和垂直度符合要求。
如果在吊装过程中发现墙板有明显的倾斜或者位置偏离空间设计要求,需要及时进行调整,避免对后续施工造成影响。
六、固定和连接预制墙板吊装安装完成后,需要进行固定和连接。
首先,进行墙板与墙板之间的连接,采用榫接、插销固定、焊接等方式。
其次,对墙板与结构墙体之间的连接进行固定,可以采用钢筋混凝土浇筑、膨胀螺栓、贴合嵌缝等方式。
总之,预制墙板吊装施工工艺流程的实施需要依靠精湛的技术,遵循严谨的操作流程,确保工程质量和安全。

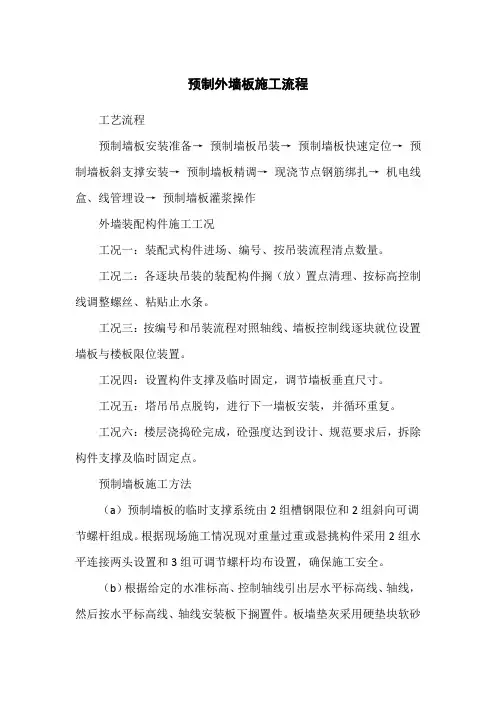

预制外墙板施工流程
工艺流程
预制墙板安装准备→预制墙板吊装→预制墙板快速定位→预制墙板斜支撑安装→预制墙板精调→现浇节点钢筋绑扎→机电线盒、线管埋设→预制墙板灌浆操作
外墙装配构件施工工况
工况一:装配式构件进场、编号、按吊装流程清点数量。
工况二:各逐块吊装的装配构件搁(放)置点清理、按标高控制线调整螺丝、粘贴止水条。
工况三:按编号和吊装流程对照轴线、墙板控制线逐块就位设置墙板与楼板限位装置。
工况四:设置构件支撑及临时固定,调节墙板垂直尺寸。
工况五:塔吊吊点脱钩,进行下一墙板安装,并循环重复。
工况六:楼层浇捣砼完成,砼强度达到设计、规范要求后,拆除构件支撑及临时固定点。
预制墙板施工方法
(a)预制墙板的临时支撑系统由2组槽钢限位和2组斜向可调节螺杆组成。
根据现场施工情况现对重量过重或悬挑构件采用2组水平连接两头设置和3组可调节螺杆均布设置,确保施工安全。
(b)根据给定的水准标高、控制轴线引出层水平标高线、轴线,然后按水平标高线、轴线安装板下搁置件。
板墙垫灰采用硬垫块软砂
浆方式,即在板墙底按控制标高放置墙厚尺寸的硬垫块,然后沿板墙底铺砂浆,预制墙板一次吊装,坐落其上。
(c)吊装就位后,采用靠尺检验挂板的垂直度,如有偏差用调节杆进行调整。
(d)预制墙板通过可调节螺杆与现浇结构联系固定。
可调节螺杆外管为Ф60×6,中间杆直径为Ф45mm,材质为45#中炭钢,其抗拉强度按Ⅱ级钢计算
(e)预制墙板安装、固定后,再按结构层施工工序进行后一道工序施工。

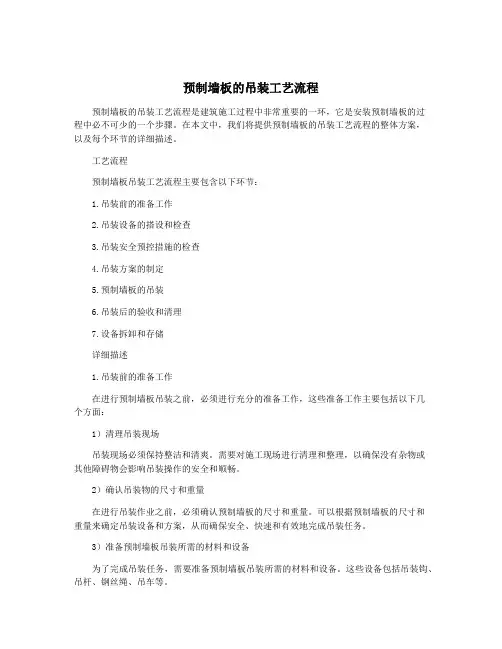

预制墙板的吊装工艺流程预制墙板的吊装工艺流程是建筑施工过程中非常重要的一环,它是安装预制墙板的过程中必不可少的一个步骤。
在本文中,我们将提供预制墙板的吊装工艺流程的整体方案,以及每个环节的详细描述。
工艺流程预制墙板吊装工艺流程主要包含以下环节:1.吊装前的准备工作2.吊装设备的搭设和检查3.吊装安全预控措施的检查4.吊装方案的制定5.预制墙板的吊装6.吊装后的验收和清理7.设备拆卸和存储详细描述1.吊装前的准备工作在进行预制墙板吊装之前,必须进行充分的准备工作,这些准备工作主要包括以下几个方面:1)清理吊装现场吊装现场必须保持整洁和清爽。
需要对施工现场进行清理和整理,以确保没有杂物或其他障碍物会影响吊装操作的安全和顺畅。
2)确认吊装物的尺寸和重量在进行吊装作业之前,必须确认预制墙板的尺寸和重量。
可以根据预制墙板的尺寸和重量来确定吊装设备和方案,从而确保安全、快速和有效地完成吊装任务。
3)准备预制墙板吊装所需的材料和设备为了完成吊装任务,需要准备预制墙板吊装所需的材料和设备。
这些设备包括吊装钩、吊杆、钢丝绳、吊车等。
2.吊装设备的搭设和检查吊装设备的搭设和检查是吊装过程中非常关键的一步。
这个环节的任务是确保吊装设备的安全、稳定和可靠。
下面我们来看看吊装设备的搭设和检查步骤:1)选择吊装设备根据墙板的尺寸和重量,选择适合的吊装设备。
常用的吊装设备有吊车和塔吊。
2)搭建吊装设备搭建吊装设备的过程需要按照相关规定和标准操作,确保设备的安全和稳定。
3)检查设备对吊装设备进行全面的检查,确保设备没有损坏或者故障。
需要检查的部分包括机械系统、液压系统、电气系统等。
3.吊装安全预控措施的检查前两个环节的完成之后,需要进行吊装安全预控措施的检查,这是确保吊装作业安全的保证。
下面我们来看看吊装安全预控措施的检查步骤:1)排除人员和物品在吊装作业开始之前,需要将吊装现场清理干净,将其他人员和物品移离现场。
2)确保通风吊装作业所在的环境中必须有足够的通风,以防止吊装作业中产生危险的气体和蒸气。
预制墙板施工工艺1. 概述预制墙板施工工艺是一种现代化的建筑施工方法,它采用工厂预制好的墙板进行安装,以提高施工效率和质量。
2. 施工准备在进行预制墙板施工之前,需要进行以下准备工作:- 确定施工场地,并进行勘测和规划。
- 确定预制墙板的尺寸和材料规格。
- 准备施工所需的工具和设备。
3. 施工步骤预制墙板施工可按以下步骤进行:步骤一:基础施工- 确保施工场地的基础已完成并满足设计要求。
- 将预制墙板安装所需的基础支撑结构进行施工。
步骤二:预制墙板的安装- 将预制墙板按照设计要求进行顺序摆放,并进行定位和固定。
- 使用合适的连接件将预制墙板连接在一起。
步骤三:管路安装- 根据设计要求,进行管路的布置和安装。
- 确保管路与预制墙板的连接牢固可靠。
步骤四:墙面处理- 对预制墙板进行涂刷、砂浆抹灰等墙面处理工作。
- 确保墙面平整、美观。
4. 施工注意事项在进行预制墙板施工时,需要注意以下事项:- 确保预制墙板的质量和尺寸符合设计要求。
- 确保预制墙板之间的连接牢固可靠。
- 管路的安装需要遵循相关建筑规范和安全要求。
- 施工过程中需注意人员安全,合理分配工作任务。
5. 施工质量控制为保证预制墙板施工质量,可以采取以下措施:- 定期检查和测试预制墙板的质量和尺寸。
- 严格按照施工规范和要求进行施工。
- 按照设计要求进行材料的使用和选配。
以上为预制墙板施工工艺的基本介绍和步骤,在实际施工中,还需根据具体项目和设计要求进行调整和补充。
施工过程中应充分注意安全和质量控制,确保施工工艺的顺利进行。

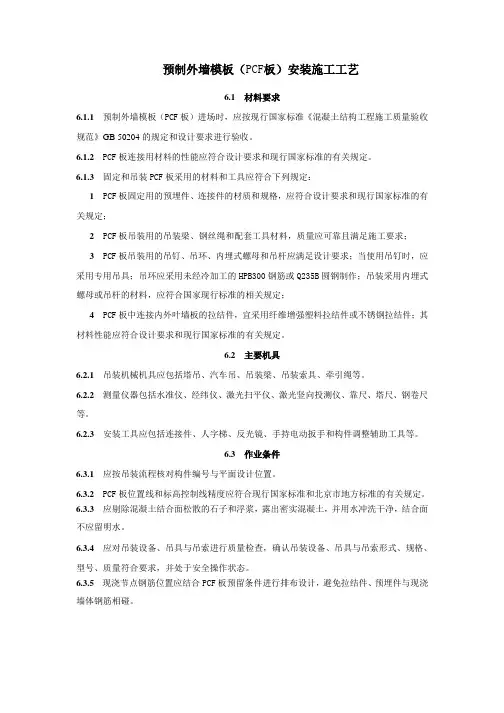

预制外墙模板(PCF板)安装施工工艺6.1材料要求6.1.1预制外墙模板(PCF板)进场时,应按现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定和设计要求进行验收。
6.1.2PCF板连接用材料的性能应符合设计要求和现行国家标准的有关规定。
6.1.3固定和吊装PCF板采用的材料和工具应符合下列规定:1 PCF板固定用的预埋件、连接件的材质和规格,应符合设计要求和现行国家标准的有关规定;2 PCF板吊装用的吊装梁、钢丝绳和配套工具材料,质量应可靠且满足施工要求;3 PCF板吊装用的吊钉、吊环、内埋式螺母和吊杆应满足设计要求;当使用吊钉时,应采用专用吊具;吊环应采用未经冷加工的HPB300钢筋或Q235B圆钢制作;吊装采用内埋式螺母或吊杆的材料,应符合国家现行标准的相关规定;4 PCF板中连接内外叶墙板的拉结件,宜采用纤维增强塑料拉结件或不锈钢拉结件;其材料性能应符合设计要求和现行国家标准的有关规定。
6.2 主要机具6.2.1 吊装机械机具应包括塔吊、汽车吊、吊装梁、吊装索具、牵引绳等。
6.2.2 测量仪器包括水准仪、经纬仪、激光扫平仪、激光竖向投测仪、靠尺、塔尺、钢卷尺等。
6.2.3 安装工具应包括连接件、人字梯、反光镜、手持电动扳手和构件调整辅助工具等。
6.3 作业条件6.3.1 应按吊装流程核对构件编号与平面设计位置。
6.3.2PCF板位置线和标高控制线精度应符合现行国家标准和北京市地方标准的有关规定。
6.3.3应剔除混凝土结合面松散的石子和浮浆,露出密实混凝土,并用水冲洗干净,结合面不应留明水。
6.3.4应对吊装设备、吊具与吊索进行质量检查,确认吊装设备、吊具与吊索形式、规格、型号、质量符合要求,并处于安全操作状态。
6.3.5 现浇节点钢筋位置应结合PCF板预留条件进行排布设计,避免拉结件、预埋件与现浇墙体钢筋相碰。
6.4 施工工艺6.4.1 PCF板安装宜按图6.4.1规定的流程进行:测量放线→PCF板吊装→临时固定→PCF墙板校正→连接件紧固→混凝土浇筑(达到拆除条件后)临时固定措施拆除图6.4.1 PCF板安装施工工艺流程6.4.2 PCF板安装前,应进行测量放线,预制混凝土构件安装位置应准确。
预制内隔墙板施工工艺及控制要点图文详解预制内墙板,相对于传统砌筑墙体优势多多,可实现免抹灰,减少了空鼓、开裂等质量通病问题,而且建造速度快,受气候条件制约小,节约劳动力并可提高建筑质量。
因此,预制内墙板已被行业广泛接受并应用。
01预制内墙板的优势与存在的问题
02预制内墙板质量控制要点
03预制内墙板推进中应注意的主要事项
1.设计前置,合理配板,杜绝变更;
2.保证工序间歇,杜绝抢工;
3.门头板、门边板是裂缝高发处,应谨慎对待;
4.预制墙板与主体结构相接处用补板调节;
5.阴阳角要用异形板;
6.设备预埋在预制板上墙前进行,杜绝在墙上开槽;
7.精装修开始前全面检查、修补;。

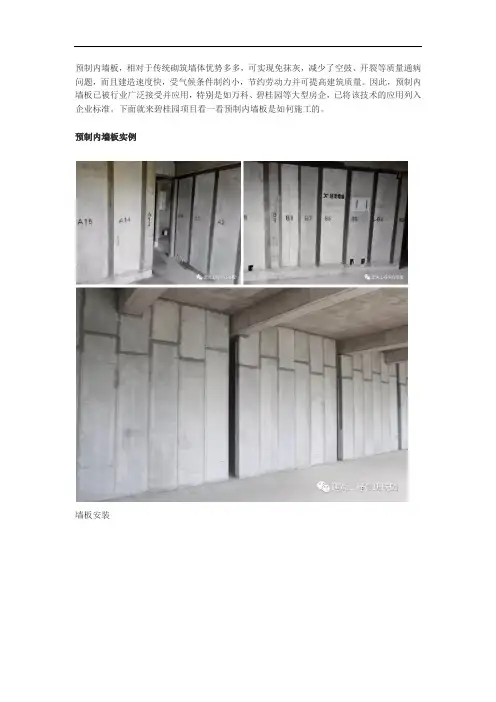

预制内墙板,相对于传统砌筑墙体优势多多,可实现免抹灰,减少了空鼓、开裂等质量通病问题,而且建造速度快,受气候条件制约小,节约劳动力并可提高建筑质量。
因此,预制内墙板已被行业广泛接受并应用,特别是如万科、碧桂园等大型房企,已将该技术的应用列入企业标准。
下面就来碧桂园项目看一看预制内墙板是如何施工的。
预制内墙板实例墙板安装细部样板板材及辅材预制内墙板施工流程①复线②切割③装抗震胶④榫槽批浆⑤立板⑥调整⑦检查量测⑧装L形卡码⑨连续安装⑩补底缝⑪退木楔补缝⑫水电开槽⑬水电安装⑭挂网补缝内墙板安装质量要点材料:集中堆放、集中切割、下垫上盖;复线:100%结构尺寸复核;切割:统一切割,弹线切割;辅材安装:立板前先安装PE棒、抗振胶垫;墙板安装:竖缝、顶缝挤浆安装,勾缝处理,严禁空缝、假缝;墙板测量:随装、随测、随调整,严禁安装后扰动;灌缝:底部灌缝前必须用水冲洗干净,灌缝必须密实、分二次灌缝;木楔:木楔必须间隔7天后才允许取出,禁止提前扰动;水电安装工艺要点划线验收:防止大面积开槽造成墙板破损;切割剔凿:禁止野蛮暴力施工;砂浆修补:回填密实、修补平整。
成品保护要点安装7天内禁止任何碰撞;走道墙板防止撞击破损(阳角);墙面泥浆、粉尘防止污染(水电专业)。
防开裂措施1、设计要点主体结构与墙板连接处设置企口;排版合理、尽量减少切割板(长墙构造柱定位由墙板厂家确认);消除异形墙体构造连接;2、墙板性能干燥收缩值3、专用砂浆性能要求抗压强度≥C15粘结强度≥0.7Mpa柔韧性≥1.0mm4、施工要求防水反坎强度(C20)进行墙板施工;墙板竖缝拼缝挤浆安装,保证满浆满缝;墙板底缝清洗地面后灌浆,保证砂浆连接稳定;各道工序技术间歇符合安装要求,禁止提前扰动;水电精确定位,防止大面积开槽造成墙板破损;墙板开槽必须采用专用工具,严禁野蛮暴力凿打。

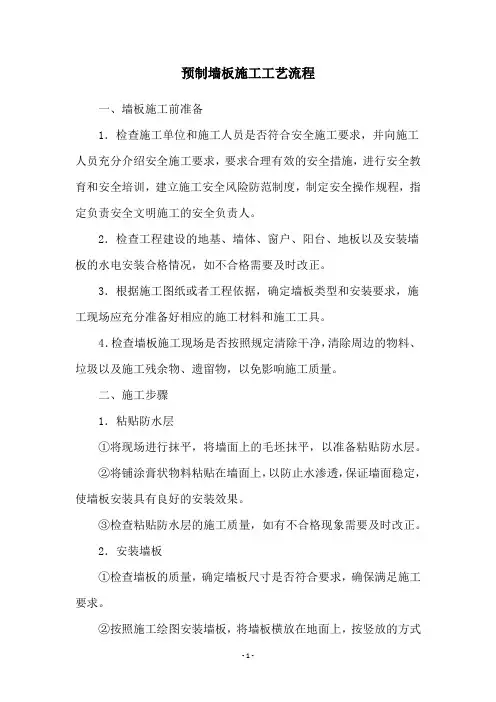

预制墙板施工工艺流程
一、墙板施工前准备
1.检查施工单位和施工人员是否符合安全施工要求,并向施工人员充分介绍安全施工要求,要求合理有效的安全措施,进行安全教育和安全培训,建立施工安全风险防范制度,制定安全操作规程,指定负责安全文明施工的安全负责人。
2.检查工程建设的地基、墙体、窗户、阳台、地板以及安装墙板的水电安装合格情况,如不合格需要及时改正。
3.根据施工图纸或者工程依据,确定墙板类型和安装要求,施工现场应充分准备好相应的施工材料和施工工具。
4.检查墙板施工现场是否按照规定清除干净,清除周边的物料、垃圾以及施工残余物、遗留物,以免影响施工质量。
二、施工步骤
1.粘贴防水层
①将现场进行抹平,将墙面上的毛坯抹平,以准备粘贴防水层。
②将铺涂膏状物料粘贴在墙面上,以防止水渗透,保证墙面稳定,使墙板安装具有良好的安装效果。
③检查粘贴防水层的施工质量,如有不合格现象需要及时改正。
2.安装墙板
①检查墙板的质量,确定墙板尺寸是否符合要求,确保满足施工要求。
②按照施工绘图安装墙板,将墙板横放在地面上,按竖放的方式
将墙板放入安装位置,根据墙体的棱角确定墙板的位置,注意不要受潮,以免粘贴墙板后墙体受潮影响施工质量。
③确定墙板固定方式,将墙板上的铆钉固定在墙体上,以保证墙板的稳定性和牢固性。
④安装完毕后,检查墙板的合并情况,确认墙板是否牢固,以及墙板两侧的间距是否均匀。
3.清理施工现场
完成施工后,应及时清理施工现场,清除墙板施工中的垃圾、残余物,将施工现场恢复到清洁、整洁状态。
预制构件的制作与生产工艺(一)PC外墙板预制技术PC外墙板板厚有160mm、180 mm等,在现场吊装后只需安装窗扇及玻璃即可,这样给现场施工提供了很大方便,但同时也给构件生产提出了很高要求,是对生产工艺和生产技术的一次新挑战。
PC外墙板预制技术的难点及关键(1) PC外墙板面砖与混凝土一次成型,因此保证面砖的铺贴质量是产品质量控制的关键;(2) PC外墙板窗框预埋在构件里,因此采取适当的定位和保护措施是保证产品质量的重点;(3) 由于面砖、窗框、预埋件及钢筋等在混凝土浇捣前已布置好,因此对混凝土振捣提出了很高的要求,是生产过程控制的重点;(4) 由于PC外墙板厚度比较薄,侧向刚度比较差,对堆放及运输要求比较高,因此产品保护也是质量控制的重点;(5) 要保证PC外墙板的几何尺寸和尺寸变化,钢模设计也是生产技术的关键。
PC外墙板生产工艺的确定PC外墙板的生产布置在厂内的西侧场地进行,根据生产进度需要直排布置6个生产模位。
蒸汽管道利用原有的外线路,同时根据生产模位的位置进行布置。
构件蒸养脱模后直接吊至翻转区翻转竖立后堆放。
钢筋加工成型在钢筋车间内进行,钢筋骨架在生产模位附近场地绑扎。
混凝土由厂搅拌站供应。
PC外墙板模板主要采用钢模,钢筋加工成型后整体绑扎,然后吊到模板内安装,混凝土浇筑后进行蒸汽养护。
生产过程中的模板清洁、钢筋加工成型、面砖粘贴、窗框安装、预埋件固定、混凝土施工及蒸汽养护、拆模搬运等工序均采用工厂式流水施工,每个工种都由相对少数固定的娴熟工人操作实施。
PC外墙板生产工艺流程详图如下:PC外墙板生产工艺流程图(二)模具设计与组装技术1、模具设计根据建筑变化的需要及安装位置的不同,PC外墙板的尺寸形状变化较为复杂,同时对墙板的外观质量和外形尺寸的精度要求也很高,外形尺寸的长度和宽度误差均不得大于3mm,弯曲也应小于3mm。
这些都给模具设计和制作增加了难度,要求模板在保证一定刚度和强度的基础上,既要有较强的整体稳定性,又要有较高的表面平整度,并且容易安装和调整,适应不同外形尺寸PC外墙板生产的需要。
pc混凝土预制构件的制作与生产工艺第一节PC外墙板预制技术产品概况PC外墙板板厚有160mm、180 mm等,由于外饰面砖及窗框在预制过程中完成,在现场吊装后只需安装窗扇及玻璃即可,这样给现场施工提供了很大方便,但同时也给构件生产提出了很高要求,是对生产工艺和生产技术的一次新挑战。
PC外墙板预制技术的难点及关键(1) PC外墙板面砖与混凝土一次成型,因此保证面砖的铺贴质量是产品质量控制的关键;(2) PC外墙板窗框预埋在构件里,因此采取适当的定位和保护措施是保证产品质量的重点;(3) 由于面砖、窗框、预埋件及钢筋等在混凝土浇捣前已布置好,因此对混凝土振捣提出了很高的要求,是生产过程控制的重点;(4) 由于PC外墙板厚度比较薄,侧向刚度比较差,对堆放及运输要求比较高,因此产品保护也是质量控制的重点;(5) 要保证PC外墙板的几何尺寸和尺寸变化,钢模设计也是生产技术的关键。
PC外墙板生产工艺的确定PC外墙板的生产布置在厂内的西侧场地进行,根据生产进度需要直排布置6个生产模位。
蒸汽管道利用原有的外线路,同时根据生产模位的位置进行布置。
构件蒸养脱模后直接吊至翻转区翻转竖立后堆放。
钢筋加工成型在钢筋车间内进行,钢筋骨架在生产模位附近场地绑扎。
混凝土由厂搅拌站供应。
PC外墙板模板主要采用钢模,钢筋加工成型后整体绑扎,然后吊到模板内安装,混凝土浇筑后进行蒸汽养护。
生产过程中的模板清洁、钢筋加工成型、面砖粘贴、窗框安装、预埋件固定、混凝土施工及蒸汽养护、拆模搬运等工序均采用工厂式流水施工,每个工种都由相对少数固定的娴熟工人操作实施。
PC外墙板生产工艺流程详图如下:PC外墙板生产工艺流程图第二节模具设计与组装技术(1) 模具设计根据建筑变化的需要及安装位置的不同,PC外墙板的尺寸形状变化较为复杂,同时对墙板的外观质量和外形尺寸的精度要求也很高,外形尺寸的长度和宽度误差均不得大于3mm,弯曲也应小于3mm。
这些都给模具设计和制作增加了难度,要求模板在保证一定刚度和强度的基础上,既要有较强的整体稳定性,又要有较高的表面平整度,并且容易安装和调整,适应不同外形尺寸PC外墙板生产的需要。
预制墙板的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预制墙板的生产工艺流程详解预制墙板,作为一种现代化建筑构件,因其高效、环保和质量可控等优点,近年来在建筑业中得到了广泛应用。
预制墙体生产工艺流程预制墙体是指在专业生产基地中,采用工厂化生产方式制造的墙体构件,然后将其运送到现场进行安装。
预制墙体的生产工艺流程包括材料准备、混合浇筑、养护、修整、装配和运输等环节。
首先是材料准备。
预制墙体的主要材料包括水泥、砂、骨料、钢筋、膨胀剂等。
生产厂家需根据设计要求,准备好所需材料。
水泥、砂和骨料要进行筛分、测量和配制,确保比例准确。
钢筋要根据设计要求进行切割和弯曲。
接下来是混合浇筑。
在预制墙体的生产车间,根据设计图纸,将预先配制好的水泥、砂和骨料等原材料进行混合。
在混合过程中,需根据具体需要添加适量的膨胀剂,用以提高墙体的隔热性能。
同时,将预先切割好的钢筋放入模具中,以增加墙体的强度。
然后是养护。
混合浇筑完成后,需要将墙体模具放置在养护室内进行养护。
在此期间,需要控制室内温湿度,以保证墙体的水化反应正常进行。
养护室内通常配备了专业的自动化温湿度控制系统,能够精确控制养护环境。
养护完成后,就是修整环节。
在修整环节中,需要检查墙体的尺寸和表面平整度,对不符合要求的部分进行处理,以保证墙体质量符合标准。
接下来是装配。
将修整好的预制墙板,根据设计要求进行装配。
通常情况下,可以使用专业的抗震连接件进行墙板之间的连接。
在装配过程中,需要使用专业的工具进行固定和对齐。
最后是运输。
预制好的墙体构件通常使用专门的运输车辆进行运送。
在运输过程中,需要保证墙体构件不受损坏和变形。
同时,还需要控制车速和路况,确保运输的安全。
以上是预制墙体生产工艺流程的主要环节。
通过工厂化生产方式,预制墙体能够在质量、效率和节能方面都有显著的优势,广泛应用于建筑行业。
预制墙板的制作过程预制墙板是一种用于建筑施工的墙体材料,它通过工厂预先制作好,在工地上直接安装使用。
预制墙板制作过程包括原材料准备、制板、加工、质检和包装等环节。
原材料准备是制作预制墙板的第一步。
常用的原材料有水泥、砂子、石膏、纤维素等。
这些原材料需要按照一定的配比进行准备,并进行筛选和清洗,以确保质量和使用效果。
接下来是制板环节。
首先,将准备好的原材料按照配比放入搅拌机中进行搅拌,使其充分混合。
然后,将混合好的材料倒入模具中,利用振动台或压力机进行振动或压实,使材料均匀分布,并排除空气泡沫。
经过一段时间的硬化,预制墙板的基本形状就形成了。
加工环节是预制墙板制作过程中的重要环节。
在这一环节中,需要对制作好的基本形状进行修整和加工,以满足建筑施工的需要。
加工可以包括切割、打孔、开槽等操作,这些操作可以使用机械设备或手工工具完成。
质检是预制墙板制作过程中的关键环节之一。
在质检环节中,需要对制作好的预制墙板进行检验,以确保其符合相关的标准和要求。
质检可以包括外观检查、尺寸检测、强度测试等内容,只有合格的预制墙板才能进入下一步的包装和出厂。
最后是包装环节。
在包装环节中,需要对制作好的预制墙板进行包装,以便运输和使用。
常用的包装材料有塑料薄膜、木质板材等。
包装时需要注意保护预制墙板的表面免受损坏,并确保包装牢固可靠,以防止在运输过程中发生损坏。
预制墙板的制作过程中,每一个环节都需要严格控制质量,确保制作出来的预制墙板符合相关的标准和要求。
同时,制作过程中还需要注意工人的安全防护,避免发生事故。
总结起来,预制墙板的制作过程包括原材料准备、制板、加工、质检和包装等环节。
每个环节都需要严格控制质量,确保制作出来的预制墙板符合相关标准和要求。
预制墙板的制作过程需要专业的设备和技术,并需要注意工人的安全防护。
预制墙板作为一种高效、节能、环保的建筑材料,被广泛应用于各种建筑工程中。
它的制作过程经过严格的质检和控制,能够保证其质量和使用效果。
图片简介:本技术介绍了一种预制墙板的施工方法。
该预制墙板的施工方法包括以下步骤:步骤一,工厂预制墙板后进行编号,并运至现场;步骤二,构件检查并进行编号确认;步骤三,吊装前预制墙板的底部布设位置施工;步骤四,预制墙板的起吊与安装;预制墙板起吊前先进行的斜撑上下支撑端座的安装,预制墙板起吊后进行位置调整并连接斜撑固定,然后塔吊吊钩松钩,进行预制墙板垂直度的调整,最后,对预制墙板的周边进行封仓,使用灌浆套筒注浆。
该预制墙板的施工方法为构件组拼式,将结构墙板分为无数块,工厂预制好后,现场吊运安装,并经过一定的施工处理,有利于提高施工质量,有利于加快工程进度,有利于提高建筑品质。
技术要求1.一种预制墙板的施工方法,其特征在于,包括以下步骤:步骤一,工厂预制墙板后进行编号,并运至现场;步骤二,构件检查并进行编号确认;施工现场对预制墙板进行检查,包括:剪力墙钢筋校核和灌浆、溢浆孔的清理检查;步骤三,吊装前预制墙板的底部布设位置施工;步骤四,预制墙板的起吊与安装;预制墙板起吊前先进行的斜撑上下支撑端座的安装,预制墙板起吊后进行位置调整并连接斜撑固定,然后塔吊吊钩松钩,进行预制墙板垂直度的调整,最后,对预制墙板的周边进行封仓,使用灌浆套筒注浆。
2.根据权利要求1所述的预制墙板的施工方法,其特征在于,所述预制墙板分为预制外墙板和预制内墙板,所述预制外墙板吊装前底部布设位置的施工包括:压条的铺设、底部垫片的标高找平、灌浆区分仓和非灌浆区域砂浆的铺设;所述预制内墙板吊装前底部布设位置的施工包括:底部垫片的标高找平。
3.根据权利要求1所述的预制墙板的施工方法,其特征在于,所述斜撑包括:上支撑端座、上支撑连接螺栓、支撑杆、下支撑连接螺栓和下支撑端座,所述上支撑端座通过上支撑连接螺栓与支撑杆的上端铰接,所述下支撑端座通过下支撑连接螺栓与支撑杆的下端铰接,所述上支撑端座通过墙板预埋螺母与预制墙板安装固定,所述下支撑端座通过楼板预埋螺母与楼板安装固定。
大型预制墙板施工工法大型预制墙板施工工法一、前言大型预制墙板施工工法是一种将预制混凝土墙板进行现场拼装安装的施工方法。
相对于一般的现场浇筑墙体工程,大型预制墙板施工工法具有施工周期短、质量可控、施工噪音小等优势,因此在现代建筑中得到广泛应用。
二、工法特点1. 施工周期短:大型预制墙板工法采用的是工厂预制的方式,预制墙板在工厂进行加固和模具处理,可以大幅度减少现场施工时间,提高施工效率。
2. 质量可控:工厂预制的墙板在质量上可以事先得到严格控制,减少了施工过程中的质量隐患,保证墙体强度和稳定性。
3. 施工噪音小:相比于传统现场浇筑墙体工程,大型预制墙板施工过程中的噪音较小,不仅可以提高施工环境,减少邻近居民的干扰,还有利于施工人员的健康。
三、适应范围大型预制墙板施工工法适用于多种类型的建筑工程,如商业综合体、别墅、公共建筑、住宅小区等。
无论是居民楼、办公楼还是厂房等建筑,都可以采用大型预制墙板施工工法。
四、工艺原理大型预制墙板施工工法的理论依据是将工厂预制的墙板通过吊装设备等特定工具安装到施工现场。
首先,在现场确定墙体的位置布置,然后提前在墙体指定位置进行标注和设备设置,以保证墙板的准确安装。
工艺原理主要包括墙板准备、现场布置、墙板安装、墙板连接等几个环节。
五、施工工艺1. 墙板准备:根据设计要求,在工厂预制墙板,包括加固、浇筑和养护等工艺。
2. 现场布置:在施工现场布置必要的设备,包括吊装设备、定位工具等。
3. 墙板安装:使用吊装设备将墙板一块块安装到施工现场,并根据设计要求进行精确调整和定位。
4. 墙板连接:通过墙板的搭接、锚固、砌缝等方式进行坚固连接,保证整个墙体的稳定性。
六、劳动组织大型预制墙板施工工法需要有具备相关技能和经验的工人参与施工,包括预制墙板的制造工人、吊装工人、安装工人等。
根据工程规模和施工周期,合理组织工人,确保施工进度和质量。
七、机具设备大型预制墙板施工工法需要使用一系列机具设备,主要包括吊装设备(如起重机、吊车等)、标志设备(如激光仪、测量工具等)、安装辅助设备(如脚手架、加固工具等)等。
