预制内墙板工艺工法图集

..编制说明.《万科住宅建筑构造图集(二)--- 预制内墙板工艺工法》是由中国建筑标准设计研究院和万科企业股份有限公司(以下简称万科)共同编制的用于万科及其下属公司管理的建筑工程专用图集。

本图集在总结广州、、、、、沈阳等公司应用预制内墙板经验的基础上，推出试行版。

主要包括预制内墙板的深化设计、材料要求以及工艺流程和构造做法。

供设计、施工、监理等单位在万科工程中试用。

1 编制依据:《建筑用轻质隔墙条板》GB/T23451—2009 《建筑轻型条板隔墙技术规程》JGJ/T157—2008 《建筑隔墙用轻质条板》JG/T169—2005 《建筑工程施工质量验收统一》GB50300 《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007 《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011《轻质隔墙条板质量检验评定标准》DBJ01-29 《四川省灰砂混凝土空心隔墙板标准图集》川08J135 《住宅设计规范》GB50096-2011 《住宅建筑规范》GB50368-2005 《建筑设计防火规范》GBJ16-2006 《高层民用建筑防火设计规范》GB50045-20052 适用范围:2.1万科及其下属公司在各地管理的新建及改、扩建的住宅和公建项目；2.2抗震设防烈度6-8度的地区。

3 主要内容:本图集共分四个分册。

第一分册通用部分主要描述了隔墙板深化设计要求并给出隔墙板排板图示例及隔墙板安装顺序图。

第二—第四分册按照预制内墙板原材料、构造和生产工艺的不同，分别给出了蒸压陶粒混凝土预制内墙板、轻骨料混凝土预制内墙板和钢筋混凝土预制内墙板的材料说明、质量验收标准、成品保护要求、工艺流程及构造做法说明。

4其他：4.1选用预制内墙板时，其防火和隔声性能应满足施工图纸的要求。

4.2预制内墙位于有防水要求的房间（如卫生间、洗衣间等）时，应设置混凝土反坎。

并建议优先采用预制混凝土反坎（与现浇楼板同期施工就位）。

预制内墙板工艺工法预制内墙板工艺工法是一种先进的建筑技术，它将内墙板制作成标准化的模块，并在工厂中进行加工和组装，然后再运到现场进行安装。

这种工法在建筑业中被广泛应用，能够提高工程的质量和效率。

预制内墙板工艺的工法可以分为以下几个步骤：第一步是设计和制作内墙板的模块。

根据建筑设计的要求，设计师会绘制出内墙板的详细图纸，并确定模块的尺寸和结构要求。

然后，工厂会根据这些图纸制作出内墙板的模块。

这些模块可以包括墙板、门窗洞口和电线开孔等。

第二步是在工厂中进行加工和组装。

首先，工厂会使用自动化设备对内墙板的模块进行加工，如切割和打孔。

然后，工人会按照设计要求将这些模块组装成完整的内墙板。

在这个过程中，工人需要确保模块之间的连接牢固，并且表面光滑。

第三步是运输和安装内墙板。

完成内墙板的制作和组装后，工厂会将它们打包并运输到施工现场。

在现场，工人按照设计要求将内墙板进行安装。

通常情况下，内墙板可以通过简单的螺栓或钢结构进行固定。

安装完成后，工人需要进行验收和修复，确保内墙板的质量和密封性。

使用预制内墙板工艺的工法有许多优势。

首先，它能够提高工程的质量和效率。

由于内墙板是在工厂中制作和组装的，因此可以避免现场施工中的误差和质量问题。

其次，预制内墙板能够加快施工进度。

因为内墙板是提前制作好的，所以可以节约大量的施工时间。

此外，预制内墙板还能够减少对资源的浪费，提高建筑的可持续发展性。

总之，预制内墙板工艺工法是一种现代化的建筑技术，它能够提高质量、效率和可持续性。

随着建筑行业的发展，预制内墙板工法有着广阔的应用前景。

通过采用这种工法，可以为建筑工程带来更多的价值和效益。

预制内墙板工艺工法是一种在建筑业中广泛应用的先进技术，能够将内墙板制作成标准化的模块，并在工厂中进行加工和组装，然后再运到施工现场进行安装。

这种工法能够提高工程的质量和效率，减少施工时间和成本，因此备受建筑行业关注和青睐。

预制内墙板工法的流程包括设计、制作、加工、组装、运输和安装等多个环节。

编制说明《万科住宅建筑构造图集--- 预制墙板工艺工法》是由万科企业股份(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。

本图集在总结、、南、、、、、、等公司应用预制墙板经验的基础上，推出试行版。

主要包括预制墙板的深化设计、材料要求以及工艺流程和构造做法。

供设计、施工、监理等单位在万科工程中试用。

1.编制依据:《建筑用轻质隔墙条板》 GB/T23451—2009《建筑轻型条板隔墙技术规程》 JGJ/T157—2008《建筑隔墙用轻质条板》 JG/T169—2005《建筑工程施工质量验收统一》 GB50300《轻骨料混凝土隔墙板施工技术规程》 DB11/T491-2007《蒸压粒混凝土墙板应用技术规程》 DBJ/T—15-84-2011《轻质隔墙条板质量检验评定标准》 DBJ01-29《省灰砂混凝土空心隔墙板标准图集》川08J135《住宅设计规》 GB50096-2011《建筑设计防火规》 GBJ16-2006《高层民用建筑防火设计规》 GB50045-20052.适用围: 4.其他：4.1防火、隔声：选用预制墙板时，其防火和隔声性能应满足施工图纸的要求。

4.2防潮、防水构造：预制墙板位于有防水要求的房间时（如卫生间、洗衣间等），应设置混凝土反坎。

建议优先采用预制混凝土反坎（与现浇楼板同期施工就位）。

4.3抗震构造：预制墙板顶端用U型、L型钢板卡及射钉与结构梁（板）固定。

4.4 抗裂构造：4.4.1墙板板边榫头、榫槽构造4.4.2使用与墙板材料配套的粘结剂、嵌缝剂、嵌缝带4.4.3在“L型”、“T型”“十字型”等应力集中部位，预制墙板的连接应采用定制转角板解决。

具体做法详见第一册的第二、三分册。

门洞口的抗裂构造详见第一册第二、三分册及附录的容。

4.5 电气专业预留预埋：仅允许在预制墙板的孔芯部位预埋电管。

立模浇筑成型工艺的预制墙板，电气专业预留预埋应在工厂加工完成。

挤压成型工艺的预制墙板，电气专业预留预埋可在现场完成。

预制内墙板安装完毕后，第二分册：立模浇筑工艺成型配筋轻质混凝土预制内墙板5.墙板物理性能检查项目墙板厚度85mm 100mm 120mm 抗冲击性能，次≥8抗弯承载/板自重，倍数≥1.5抗压强度，MPa ≥7.5软化系数≥0.80面密度，kg/m2 ≤90 ≤110 ≤125含水率，％≤8干燥收缩值，mm/m ≤0.4吊挂力，N ≥1,500空气声计权隔声量，db ≥40 ≥45 ≥50 耐火极限，h ≥1 ≥1.5 ≥2燃烧性能A1或A2级传热系数，W/m2.k ≤2.06.安装辅材6.1安装辅材主要包括粘接剂、嵌缝剂、耐碱玻纤网格布、木楔、钢卡件、钢托件、射钉、钢钉、胶垫、EPS泡沫棒、填缝材料及修补砂浆等。

6.2粘接剂：预制内墙板间以及它与结构之间的连接应使用厂家提供的配套粘结剂。

6.3 嵌缝材料：包括嵌缝剂和嵌缝带。

嵌缝剂使用厂家提供的配套嵌缝剂。

嵌缝带：用于板缝连接时的增强材料，宜选用宽度为100/50的耐碱玻纤网格布，性能要求如下：二氧化锆含量≥14.5%、纵横向抗拉强度≥1200N/5cm，单位面积量≥160g/m2、延伸率大于2%。

6.4木楔：起临时固定作用。

宜选用强度较大的木材制成，如白橡木、硬枫木、胡桃木等，规格为45(W)X250(L)X3-40mmT。

6.5 钢卡件：L型。

钢材厚度不小于2mm，规格为25(宽)X100(长)X100(高)，并需热浸镀锌处理，镀锌层厚度不小于35μm。

6.6 钢托件：L型。

钢材厚度不小于2mm，规格为65(宽)X100(长)X100(高)，并需热浸镀锌处理，镀锌层厚度不小于35μm。

6.7 射钉：固定钢卡件用。

规格Φ4 x 3.5mm。

6.8 钢钉：固定钢托架用。

规格Φ5.5x 90mm。

需做电镀处理。

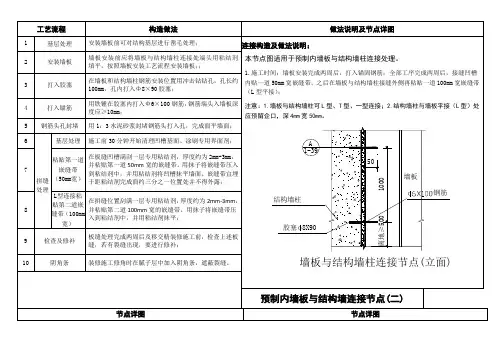

6.9 锚筋：连接预制内墙板和结构墙（柱）用。

Φ6钢筋，长度 100mm。

6.10 胶垫：调整安装高度用。

规格为32*20*30。

6.11 EPS泡沫棒：直径Φ40～80mm，长度为100～150mm。

预制内隔墙板施工工艺及控制要点图文详解预制内墙板，相对于传统砌筑墙体优势多多，可实现免抹灰，减少了空鼓、开裂等质量通病问题，而且建造速度快，受气候条件制约小，节约劳动力并可提高建筑质量。

因此，预制内墙板已被行业广泛接受并应用。

01预制内墙板的优势与存在的问题
02预制内墙板质量控制要点
03预制内墙板推进中应注意的主要事项
1.设计前置，合理配板，杜绝变更；
2.保证工序间歇，杜绝抢工；
3.门头板、门边板是裂缝高发处，应谨慎对待；
4.预制墙板与主体结构相接处用补板调节；
5.阴阳角要用异形板；
6.设备预埋在预制板上墙前进行，杜绝在墙上开槽；
7.精装修开始前全面检查、修补；。

............《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2............材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。
